Гидравлический электронасос

Гидравлический электронасос

Иллюстрации

Показать все

Реферат

Изобретение относится к электромашиностроению, в частности к индукционным насосам, и может быть использовано в различных областях техники, например в качестве привода водного транспорта.

Известен гидравлический электронасос (Пат. RU 2537790 C2. Бюл. №1 от 10.01.2015) для перекачки любой жидкости, который содержит статор с трехфазной обмоткой, установленную неподвижно на статоре трубу для герметизации, два магнитных подшипника, ротор с постоянным магнитом и винтовыми лопастями. При подключении к электросети трехфазной обмотки статора благодаря возникающему вращающему магнитному полю ротор начинает вращаться в магнитных подшипниках и перекачивать жидкость из одного резервуара в другой.

Недостатком данного электронасоса является статическая неустойчивость вращения ротора в магнитных подшипниках из-за колебаний последнего в радиальном и осевом направлениях, вызванных наличием зазора между ротором и магнитными подшипниками, а также отсутствием подпора ротору в осевом направлении.

Изобретение направлено на обеспечение статической устойчивости вращения ротора в подшипниках.

Это достигается тем, что к фланцам трубы прикрепляются два щита с отверстиями и центральной частью, в отверстии которой размещен вал на подшипниках, при этом винтовые лопасти в свою очередь жестко соединены с валом, а ротор торцами соприкасается со щитами.

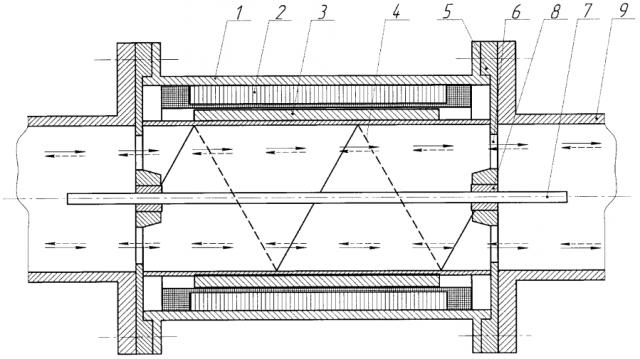

На чертеже представлена конструктивная схема гидравлического электронасоса.

Насос содержит трубу 1 для герметизации, установленный в ней статор 2 с трехфазной обмоткой, ротор 3 с постоянным магнитом в виде трубы с закрепленными на ее внутренней поверхности винтовыми лопастями 4, два прикрепленных к фланцам трубы 1 щита 5 с отверстиями 6 и центральной частью, в отверстии которой размещен вал 7 на подшипниках 8, и патрубки 9. При этом винтовые лопасти 4 жестко соединены с валом 7, а ротор 3 торцами соприкасается со щитами 5 для обеспечения герметизации статора 2.

Насос работает следующим образом.

При подключении статора 2 к электросети ротор 3 вместе с валом 7 будет устойчиво (без колебаний в радиальном и осевом направлениях) вращаться в подшипниках 8. В связи с этим благодаря вращению вместе с ротором 3 винтовых лопастей 4 жидкость по патрубкам 9 будет устойчиво перекачиваться из одного резервуара в другой, проходя при этом через отверстия 6 в щитах 5. Благодаря соприкосновению ротора 3 со щитами 5 перекачиваемая жидкость не будет поступать в полость между ротором 3 и статором 2 и тем самым обеспечивается герметизация последнего.

При перемене мест полюсов трехфазной обмотки происходит изменение направления вращения магнитного поля в статоре 1, и перекачиваемая жидкость будет перемещаться в обратном направлении (на чертеже штриховые стрелки).

Применение данного изобретения в народном хозяйстве позволит более эффективно использовать технические возможности индукционных электронасосов.

Гидравлический электронасос, содержащий трубу для герметизации, статор с трехфазной обмоткой, ротор с постоянным магнитом в виде трубы и винтовыми лопастями и два магнитных подшипника, отличающийся тем, что к фланцам трубы прикрепляются два щита с отверстиями и центральной частью, в отверстии которой размещен вал на подшипниках, при этом винтовые лопасти в свою очередь жестко соединены с валом, а ротор торцами соприкасается со щитами.
