Реферат

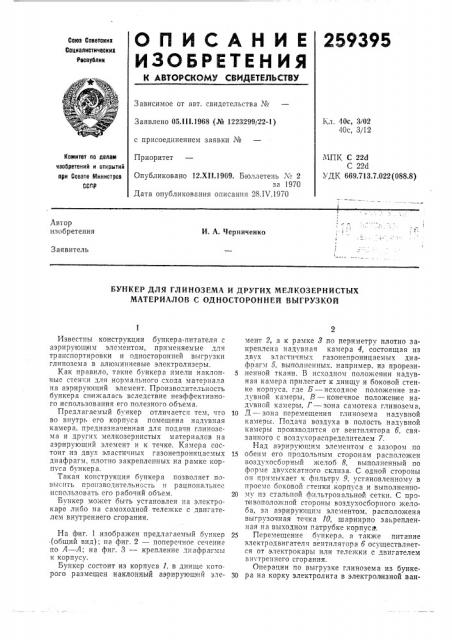

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. - !Ос, 3/02

10с, 3/12

Заявлено 05.! II.1968 (№ 1223299/22-1) с присоединением заявки №

ИПК С 22d

С 22d

УДК 6G9.713.7.022 (088.8) Комитет по делам изобретений и открытий при Совете Миниотрое еСвр

Приоритет

Опубликовано т 2.Х1!.1969. Бюллетень,Х 2 за 1970

Дата опубликования описания 28.IV.1970

Автор изобретения

И. А. Черниченко

Заявитель

БУНКЕР ДЛЯ ГЛИНОЗЕМА И ДРУГИХ МЕЛКОЗЕРНИСТЫХ

МАТЕРИАЛОВ С ОДНОСТОРОННЕЙ ВЫГРУЗКОЙ

Известны конструкции бункера-питателя с аэрирующ!им элементом, применяемые для транспортировки и односторонней выгрузки глинозема в алюминиевые электролизеры.

Как правило, такие бункера имели наклонные стенки для нормального схода материала на аэрирующий элемент. Производительность бункера снижалась вследствие неэффективного использования его полезного объема.

Предлагаемый бункер отличается тем, что во внутрь его корпуса помещена надувная камера, предназначенная для подачи глинозема и други: мелкозернистых материалов на аэрирующий элемент и к течке. Камера состоит из двух эластичных газонечроницаемых диафрагм, плотно закрепленных на рамке корпусаа бункер а.

Такая конструкция бункера позволяет повысить поопзводительность и рациональнее использовать его рабочий ооъем.

Бункер может быть установлен на электрокаре либо на самоходной тележке с двигателем внутреннего сгорания.

На фиг. 1 изображен предлагаемый оункер (оощий вид); на фиг. 2 — поперечное сечение по А — А; на фиг. 3 — крепление диафрагмы к корпусу.

Бункер состоит из корпуса 1, в днище которого размещен наклонный аэрирующий элемент 2, а к рамке 8 по периметру плотно закреплена надувная камера 4, состоящая из двух эластичных газонепроницаемых диафрагм 5, выполненных. например, из прорези5 пенной ткани. В исходном положении надувная камера прилегает к днищу и боковой стенке корпуса, где Б — исходное положение надувной камеры,  — конечное положен ие надувной камеры, 1 — зона самотека глинозема, 1О Д вЂ” зона перемещения глинозема надувной камеры. Подача воздуха в полость надувной камеры производится от вентилятора б, связанного с воздухораспределителем 7.

Над аэрирующим элементом с зазором по

15 обеим его продольным сторонам расположен воздухосборный желоб 8, выполненный по форме двухскатного склиза. С одной стороны он примыкает к фильтру 9, установленному в проеме боковой стенки корпуса и выполненно20 му из стальной фильтровальной сетки. С противоположной стороны воздухосборного желоба, за аэрирующим элементом, расположена выгрузочная течка 10, шарнирно закрепленная на выходном патрубке корпуса.

25 Перемещение бункера, а также питание электродвигателя вентилятора б осуществляется от электрокары или тележки с двигателем вн»треннего сгорания.

Операции по выгрузке глинозема из бунке30 ра на корку электролита в электролизной ван259395

А-А

У,зал Е

Составитель H. Рыбачук

Редактор T. И. Зубкова

Техред T. П. Курилко

Корректор Р. И. Крючкова

Типография, пр. Сапунова, 2 йе осуществляют в следующей последовательности.

Выгрузочная течка устанавливается в положение «выгрузка» и включается электродвигатель вентилятора. После перевода воздухораспределителя в положение «выгрузка» воздух поступает в аэрирующий элемент, образуя на его наклонной поверхности хорошо текучий слой глинозема, движущийся в направлении выгрузочной течии на выход. Поступление новых порций глинозема или другого мелкозернистого материала на аэрирующий элемент через щели между ним и воздухосборным желобом, а также транспортирование его по аэрирующему элементу к течке идет непрерывно. Отработанный воздух собирается под воздухосборным желобом, движется под ним к фильтру и, пройдя его, уже очищенный уходит в атмосферу.

После, выгрузки глинозема из зоны самотека Г и перевода воздухораспределителя в положение «выгрузка — камера» воздух поступает также и в надувную камеру, вытесняя при этом глинозем на аэрирующий элемент из зоны Д.

Перемещение глинозема можно произво5 дить и в положении воздухораспределителя

«камера» без выгрузки глинозема из бункера.

Предмет изобретения

10 Бункер для глинозема и других мелкозернистых материалов с односторонней выгрузкой, включающий корпус с аэр ирующим элементом, воздухосборный желоб, течку, воздухораспределитель и воздуходувку, отличаю15 бийся тем, что, с целью увеличения производительности бункера и эффективного использования его полезного объема, во внутрь корпуса помещена надувная камера из эластичного газонепроницаемого материала, предназна20 ченная для подачи глинозема и других мелкозернистых материалов на аэрирующий элемент.
