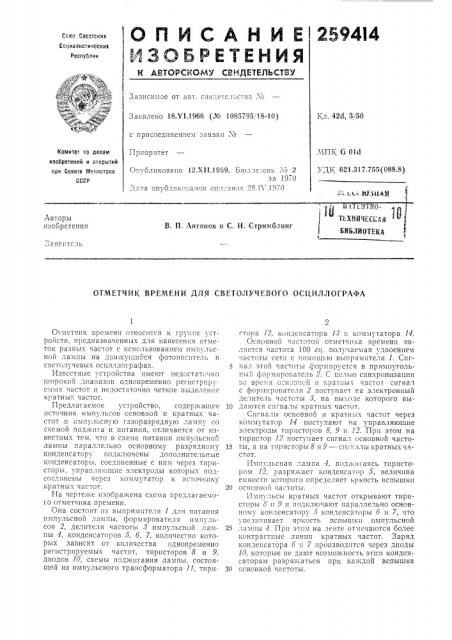

ОПИСАНИЕ 2694)4

ИЗОБРЕТЕНИЯ

Н АЕТОРСХОМУ СРНДЕТЕЛЬСТНУ

Спайз Советоких

Содидлисти lоских

Реопублии

Зависимое от авт, сви .етсл ства №

Кл. 42d, 3/50

Заявлено 18Х1.1966 (¹ !085795, 18-10) с присоединением заявки ¹

МПК G Old

УДК 621.317.755(088.8) Приоритет

Комитет f10 делам изобретений и открытий при Совете йти,êотроз

СССР

Опубликовано 12.Х11.1969. Бюлле-, снь № 2 за 1970

Дата опубликования Ч х 100

Авторы изобретения пхииихссхи

БИБЛИОТНИ

В. П. Антонов и С. И. Стримблинг

=аявитсль

ОТМЕТЧИК ВРЕМЕНИ ДЛЯ СВЕТОЛУЧЕВОГО ОСЦИЛЛОГРАФА

Отмстчик времени относится к группе устройств, предназначенных для нанесения отметок разных частот с использованием Iiìïóëüñной лам Ibl на движуп,ш.ся фотопоситель в светолучевых осциллографах.

Изгсстные устройства имеют недостаточно широкий диапазон одновременно регистрируемых частот и недостаточно четкое выделение кратны : частот.

Предлагаемое устройство, содержащее источник импульсов основной и кратных частот,и импульсную газоразрядную лампу со схемой поджига и питания, отличается от известных тем, что в схеме питания импульсно, лампы параллельно основному разрядному конденсатору подключены дополнительные конденсаторы, соединенные с HIDI через тиристоры. управляющие электроды которых подсосд,шены через коммутатор к источнику кратных частот.

-Ia чертеже изображена схема предлагаемого отметчика времени.

GHB состоит из выпрямителя 1 для питашгя импульсной лампы, формирователя импульсов 2, делителя частоты 8 импульсной лампы 4, конденсаторов 5, б, 7, количество которых зависит от количества одновременно регистрируемых частот, тиристоров 8 и 9, диодов 10, схемы поджигания лампы, состоящей из импульсного трансформатора ll, тиритора 12, конденсатора 18 i коммутатора 14.

Осногной частотой отметчика времени является IBcTQTB 100 гп, получаемая удвоением

|астоты сети с помощью выпрямителя 1. Сиг5 иал этой частоты формируется в прямоугольHый фОрмиоователь 2. С Lc 7 bio синхронизации во время о=Hовиой и «раT;- ыx частот сигна I с формирователя 2 поступает На электронный делитель частоты 8, на выходе которого вы10 даются сигналы «pBTHbix частот.

Сигна7bl основной и кратных частот через коммутатор 14 поступают на управляющие электроды тиристоров 8, 9 и 12. При этом на тирпстор 12 поступает сигнал основной часто15 ты, а на тцристоры 8 и 9 — сигналы кратных частот.

Импульсная лампа 4, поджигаясь тиристором 12, разряжает конденсатор 5, величина емкости которого определяет яркость вспышки

20 основной частоты.

Импульсы кратных частот открывают тиристоры 8 и 9 и подклю ià оТ параллельно основному конденсатору 5 конденсаторы б и 7, что увеличивает яркость вспышки импульсной

25 лампы 4. При этом на лепте отмечаются более контрастные линии кратных частот. Заряд конденсатора б и 7 производится через диоды

10, которые пе дают возможность этим конденсаторам разряжаться при каждои Вспышке

30 Основной частоты.
