Система каркаса световой шахты и способ монтажа системы каркаса световой шахты

Система каркаса световой шахты и способ монтажа системы каркаса световой шахты

Иллюстрации

Показать все

Реферат

Изобретение относится к системе каркаса световой шахты согласно п. 1 формулы изобретения и к способу монтажа системы каркаса световой шахты согласно п. 14 формулы изобретения.

Известно множество систем каркаса световой шахты. Всевозрастающую роль играет технически простой и быстрый монтаж каркаса световой шахты на месте установки. Во многих случаях необходима подгонка положения каркаса световой шахты к соответствующей отметке поверхности земли, то есть после того, как каркас световой шахты был соединен со стеной, каркас световой шахты должен быть приподнят или же опущен. В известных системах каркаса световой шахты данная подгонка к отметке поверхности земли является технически трудоемкой и требующей больших затрат времени, вследствие чего трудоемкость монтажа и время монтажа являются очень большими.

В известных системах каркаса световой шахты для подгонки к поверхности земли является необходимым отвинчивание или же перемещение винтов или подобного.

Поэтому задача настоящего изобретения состоит в том, чтобы разработать систему каркаса световой шахты или же способ, который предоставляет возможность технически простой регулировки высоты или же подгонки к отметке поверхности земли, прежде всего без отвинчивания резьбовых соединений.

Данная задача решена посредством системы каркаса световой шахты по п. 1 формулы изобретения и способа монтажа системы каркаса световой шахты по п. 14 формулы изобретения.

Прежде всего, задача решена посредством системы каркаса световой шахты, содержащей арретирующий элемент для соединения системы каркаса световой шахты со стеной здания, и каркаса световой шахты с областью арретирования для приема части арретирующего элемента, причем арретирующий элемент выполнен с возможностью соединения со стеной таким образом, что арретирующий элемент является по существу неподвижным параллельно поверхности стены и выполнен таким образом, что в позиции сцепления он сцеплен с геометрическим замыканием с выемкой для сцепления области арретирования таким образом, что каркас световой шахты является соединенным со стеной по существу неподвижно вдоль продольного направления области арретирования, и что в положении деблокировки арретирующий элемент обеспечивает возможность перемещения каркаса световой шахты, когда каркас световой шахты расположен на стене, по отношению к арретирующему элементу по существу вдоль продольного направления области арретирования.

Существенный пункт изобретения состоит в том, что во время нахождения арретирующего элемента в положении деблокировки, каркас световой шахты является перемещаемым или же регулируемым по высоте, то есть вдоль продольного направления области арретирования, так что каркас световой шахты или же верхняя кромка каркаса световой шахты может быть подогнана к отметке поверхности земли. Другой существенный пункт заключается в том, что посредством позиционирования арретирующего элемента в положении сцепления технически просто обеспечивается надежное и неподвижное вдоль продольного направления области арретирования соединение между каркасом световой шахты и стеной. Выгодным здесь является то, что, с одной стороны, технически просто реализуется возможность перемещения каркаса световой шахты относительно стены или же арретирующего элемента, с другой стороны, технически просто обеспечивается неподвижное вдоль продольного направления области арретирования (то есть при эксплуатации в вертикальном направлении) соединение между каркасом световой шахты и стеной. Благодаря этому технически просто возможны быстрая подгонка высоты каркаса световой шахты к отметке поверхности земли и (затем) неподвижное вдоль продольного направления области арретирования (то есть при эксплуатации в вертикальном направлении) крепление каркаса световой шахты к стене. Выгодным является, прежде всего, то, что регулировка каркаса световой шахты по высоте или же его подгонка к отметке поверхности земли является технически просто выполнимой даже после соединения каркаса световой шахты (через арретирующий элемент) со стеной. За счет этого сокращается время монтажа и снижается трудоемкость монтажа. За счет этого снижаются затраты на монтаж каркаса световой шахты на стене. В дополнение к этому, благодаря сцеплению арретирующего элемента с геометрическим замыканием с областью арретирования опускание каркаса световой шахты или же перемещение каркаса световой шахты вдоль продольного направления области арретирования (то есть в вертикальном направлении) надежно предотвращается даже под нагрузкой.

В одной форме выполнения арретирующий элемент выполнен таким образом, что он является вручную перемещаемым из положения сцепления в положение деблокировки и вручную перемещаемым из положения деблокировки в положение сцепления. Выгодным здесь является то, что каркас световой шахты является просто переводимым одним единственным лицом без других вспомогательных средств из состояния перемещаемости по отношению к арретирующему элементу или же по отношению к стене в состояние крепления или же арретирования на арретирующем элементе или же стене. За счет этого время монтажа снижается далее. Помимо этого, не требуется никакого инструмента, благодаря чему трудоемкость монтажа снижается далее. В дополнение к этому, на месте монтажа для монтажа каркаса световой шахты или же его подгонки к отметке поверхности земли требуется меньше рабочих.

В другой форме выполнения арретирующий элемент и область арретирования выполнены таким образом, что посредством перемещения арретирующего элемента из области арретирования, последующего поворота арретирующего элемента на угол около 90° вокруг проходящей вдоль продольной оси арретирующего элемента оси, и последующего перемещения арретирующего элемента в область арретирования имеется возможность перемещения как из положения сцепления в положение деблокировки, так и из положения деблокировки в положение сцепления. Преимуществом здесь является то, что арретирующий элемент является технически особенно просто переводимым или же перемещаемым из положения деблокировки в положение сцепления и наоборот. За счет этого далее снижается время монтажа и далее снижается трудоемкость монтажа. Помимо этого, является технически особенно просто разъединяемым неподвижное вдоль продольного направления области арретирования (то есть при эксплуатации в вертикальном направлении) соединение между каркасом световой шахты и стеной. В дополнение к этому, заметно упрощается обращение с системой каркаса световой шахты, так как пользователь должен запомнить лишь единственный процесс перемещения, потому что для перевода арретирующего элемента из положения деблокировки в положение сцепления и наоборот должен быть выполнен точно такой же процесс перемещения.

Область арретирования может иметь несколько, прежде всего равномерно удаленных друг от друга, выемок для сцепления для приема части арретирующего элемента в положении сцепления таким образом, что верхний конец каркаса световой шахты является располагаемым на разных расстояниях от арретирующего элемента. Преимуществом здесь является то, что каркас световой шахты технически просто может быть быстро и надежно закреплен на стене в разных (заранее заданных) позициях, то есть с разными расстояниями между верхним концом каркаса световой шахты и арретирующим элементом.

В другой форме выполнения несколько выемок для сцепления соединены друг с другом посредством соединительных каналов таким образом, что установленная в области арретирования в положении сцепления часть арретирующего элемента в положении деблокировки является перемещаемой от первой выемки для сцепления из нескольких выемок для сцепления к непосредственно примыкающей второй выемке для сцепления из нескольких выемок для сцепления. Преимуществом здесь является то, что во время перемещения каркаса световой шахты по отношению к арретирующему элементу арретирующий элемент не должен удерживаться, прежде всего на расстоянии от области арретирования, а обе руки рабочего на месте находятся в свободном распоряжении или же находятся в распоряжении для перемещения каркаса световой шахты. Другим преимуществом является то, что арретирующий элемент не защелкивается сам по себе в одной из выемок для сцепления, так как такое автоматическое защелкивание очень сильно препятствовало бы перемещению каркаса световой шахты по отношению к арретирующему элементу или же стене или же затрудняло бы его, прежде всего, если каркас световой шахты перемещается по отношению к арретирующему элементу вверх или же вниз больше, чем на одну выемку для сцепления.

Арретирующий элемент может содержать арретирующий крепежный элемент для соединения арретирующего элемента со стеной здания, причем арретирующий крепежный элемент имеет пружину, прежде всего винтовую пружину, и винт с головкой или пружину, прежде всего винтовую пружину, и шпильку с гайкой, причем пружина и винт или пружина и шпилька являются располагаемыми таким образом, что пружина прижимается к головке винта или к гайке и прикладывает к арретирующему элементу усилие в направлении области арретирования. Преимуществом здесь является то, что арретирующий элемент надежно удерживается в положении сцепления. В дополнение к этому, слишком слабо, то есть недостаточно туго, затянутые крепежные винты или гайки не оказывают никакого (существенного) влияния на надежное и неподвижное вдоль продольного направления области арретирования (то есть при эксплуатации в вертикальном направлении) соединение каркаса световой шахты со стеной, так как это компенсируется посредством пружины. Помимо этого, при переводе арретирующего элемента из положения сцепления в положение деблокировки или наоборот перемещение арретирующего элемента к области арретирования или же в нее (последний шаг) может быть выполнено посредством простого отпускания арретирующего элемента. После отпускания пружина перемещает арретирующий элемент к области арретирования.

В другой форме выполнения арретирующий элемент содержит две рукоятки для захвата арретирующего элемента для перемещения арретирующего элемента из области арретирования и для поворота арретирующего элемента. Преимуществом здесь является то, что монтажник на месте может просто и надежно захватывать, перемещать и поворачивать арретирующий элемент. В дополнение к этому, монтажник может однозначно и просто визуально определять, находится ли арретирующий элемент в положении деблокировки или в положении сцепления.

Система каркаса световой шахты может содержать предохраняющий от перемещения элемент, а каркас световой шахты может иметь предохраняющую от перемещения канавку для приема части предохраняющего от перемещения элемента, причем предохраняющий от перемещения элемент является жестко соединяемым со стеной таким образом, что перемещение каркаса световой шахты по отношению к стене перпендикулярно предохраняющей от перемещения канавке по существу предотвращается, и одновременно является возможным перемещение каркаса световой шахты по отношению к стене параллельно предохраняющей от перемещения канавке. Преимуществом здесь является то, что во время (повторного) заполнения монтажной ямы, которая была выкопана для монтажа каркаса световой шахты, каркас световой шахты в области предохраняющего от перемещения элемента не может быть перемещен вбок, то есть при эксплуатации влево или вправо, а также не может отдалиться от стены. В дополнение к этому, таким образом достигается то, что по существу предотвращается перекос между арретирующим элементом или же арретирующим крепежным элементом и областью арретирования (направляющая для выдвижного ящика).

В другой форме выполнения каркас световой шахты имеет соединительное устройство для присоединения воздухоотводящей трубы для установления соединения между внутренним пространством каркаса световой шахты под верхней кромкой каркаса световой шахты и внешним пространством над верхней кромкой каркаса световой шахты. Преимуществом здесь является то, что даже при по существу водонепроницаемом или воздухонепроницаемом перекрытии верхнего проема каркаса световой шахты (через которое при эксплуатации падает свет) становится возможным воздухообмен между внутренним пространством каркаса световой шахты и окружающей средой или же окружающим пространством.

Каркас световой шахты может иметь канавку задней стенки для приема части задней стенки световой шахты, причем при эксплуатации задняя стенка световой шахты служит обшивкой части стены. Преимуществом здесь является то, что задняя стенка световой шахты может быть установлена технически просто. Задняя стенка световой шахты дает возможность экономного каширования или же облицовки расположенной до высоты каркаса световой шахты части стены. В дополнение к этому, отпадает трудоемкое и требующее много времени оштукатуривание части стены, которая обращена к каркасу световой шахты или же находится в световой шахте, так как она уже является облицованной. Помимо этого, установка или же монтаж задней стенки световой шахты выполняется технически просто. В дополнение к этому, посредством нанесения на заднюю стенку световой шахты изоляции по периметру можно без трудоемкой подгонки и/или наклеивания в световой шахте изоляции по периметру достичь внешнего изолирования в области каркаса световой шахты.

Каркас световой шахты может иметь соединяющую со стеной установочную область для приема соединяющего со стеной профиля, причем при эксплуатации соединяющий со стеной профиль служит для контактирования со стеной и для опоры покровной плиты или покровной решетки. За счет этого является возможным, что покровная плита/покровная решетка или же крышка для закрытия верхнего проема световой шахты, которая образуется каркасом световой шахты, укладывается на четыре опорные кромки, так как благодаря соединяющему со стеной профилю опорная кромка имеется также на обращенной к стене стороне крышки. В дополнение к этому, является возможным также надежное и долговечное уплотнение между стеной и покровной плитой или же покровной решеткой, так как все области соединений между каркасом световой шахты, стеной дома и покровной плитой/покровной решеткой могут быть уплотнены технически просто.

Преимущественным образом система каркаса световой шахты содержит соединяющий со стеной профиль, причем соединяющий со стеной профиль выполнен для установления непроницаемого, прежде всего водонепроницаемого, преимущественным образом воздухонепроницаемого, соединения между каркасом световой шахты и стеной. За счет этого можно технически просто выполнить проходящее по периметру уплотнение между каркасом световой шахты, то есть сверху, снизу, справа и слева, и стеной.

В другой форме выполнения система каркаса световой шахты содержит соединяющий со стеной профиль, причем соединяющий со стеной профиль выполнен для установления непроницаемого, прежде всего водонепроницаемого, преимущественным образом воздухонепроницаемого, соединения между покровной плитой или покровной решеткой и стеной. За счет этого технически просто является выполнимым непроницаемое соединение между покровной плитой или покровной решеткой и стеной.

Относительно способа задача решена посредством способа монтажа системы каркаса световой шахты, прежде всего системы каркаса световой шахты по одному из предшествующих пунктов формулы изобретения, включающего в себя этапы: расположение каркаса световой шахты, включая область арретирования, на стене, соединение арретирующего элемента со стеной, соединение арретирующего элемента с областью арретирования каркаса световой шахты, перемещение каркаса световой шахты по отношению к арретирующему элементу вдоль продольного направления области арретирования во время нахождения арретирующего элемента в положении деблокировки и при расположении каркаса световой шахты на стене, и арретирование каркаса световой шахты по отношению к стене посредством того, что арретирующий элемент перемещается из положения деблокировки в положение сцепления, причем в положении сцепления арретирующий элемент сцепляется с геометрическим замыканием в области арретирования таким образом, что каркас световой шахты является неподвижно вдоль продольного направления области арретирования соединенным со стеной.

Существенный пункт способа состоит в том, что во время нахождения арретирующего элемента в положении деблокировки, каркас световой шахты перемещается по высоте, то есть вдоль продольного направления области арретирования, так что верхняя кромка каркаса световой шахты может быть подогнана к отметке поверхности земли. Другой существенный пункт состоит в том, что посредством позиционирования арретирующего элемента в положении сцепления обеспечивается надежное и неподвижное вдоль продольного направления области арретирования соединение между каркасом световой шахты и стеной. Преимуществом здесь является то, что, с одной стороны, каркас световой шахты перемещается относительно стены или же арретирующего элемента технически просто, с другой стороны, технически просто выполняется неподвижное вдоль продольного направления области арретирования соединение между каркасом световой шахты и стеной. Благодаря этому являются возможными быстрая подгонка каркаса световой шахты по высоте к отметке поверхности земли и (затем) неподвижное вдоль продольного направления области арретирования крепление каркаса световой шахты к стене. Преимуществом является, прежде всего, то, что даже после соединения каркаса световой шахты (через арретирующий элемент) со стеной регулировка каркаса световой шахты по высоте или же его подгонка к отметке поверхности земли является технически просто выполнимой. Благодаря этому сокращается время монтажа и снижается трудоемкость монтажа. За счет этого снижаются расходы на монтаж каркаса световой шахты на стене. В дополнение к этому, посредством сцепления арретирующего элемента в области арретирования опускание каркаса световой шахты надежно предотвращается даже под нагрузкой.

Для перемещения арретирующего элемента из положения сцепления в положение деблокировки арретирующий элемент может быть перемещен из области арретирования, затем повернут приблизительно на 90° вокруг проходящей вдоль продольной оси арретирующего крепежного элемента оси вращения, и затем вдвинут в область арретирования. Преимуществом этого является то, что арретирующий элемент переводится из положения деблокировки в положение сцепления и наоборот технически особенно просто. За счет этого далее сокращается время монтажа и далее снижается трудоемкость монтажа. Помимо этого, разъединение неподвижного вдоль продольного направления области арретирования соединения между каркасом световой шахты и стеной является технически особенно простым.

Арретирующий элемент может быть перемещен из положения сцепления в положение деблокировки, когда арретирующий элемент находится в положении деблокировки, каркас световой шахты может быть вновь перемещен по отношению к арретирующему элементу вдоль продольного направления области арретирования, и каркас световой шахты может быть вновь арретирован по отношению к арретирующему элементу посредством того, что арретирующий элемент перемещается из положения деблокировки в положение сцепления. За счет этого предоставляется возможность технически простой и быстро выполнимой подгонки к отметке поверхности земли. В дополнение к этому, после неподвижного вдоль продольного направления области арретирования соединения каркаса световой шахты со стеной это соединение может быть также вновь технически просто разъединено, а затем каркас световой шахты может быть вновь перемещен по высоте.

Для перемещения арретирующего элемента из положения деблокировки в положение сцепления арретирующий элемент может быть перемещен из области арретирования, затем повернут приблизительно на 90° вокруг проходящей вдоль продольной оси арретирующего крепежного элемента оси вращения, и затем введен в область арретирования. Преимуществом этого является то, что арретирующий элемент переводится из положения деблокировки в положение сцепления и наоборот технически особенно просто. За счет этого далее сокращается время монтажа и далее снижается трудоемкость монтажа. Помимо этого, разъединение неподвижного вдоль продольного направления области арретирования соединения между каркасом световой шахты и стеной является технически особенно простым.

Предпочтительные формы выполнения вытекают из дополнительных пунктов формулы изобретения. В дальнейшем изобретение разъясняется подробнее с помощью чертежей примеров выполнения. При этом показано на:

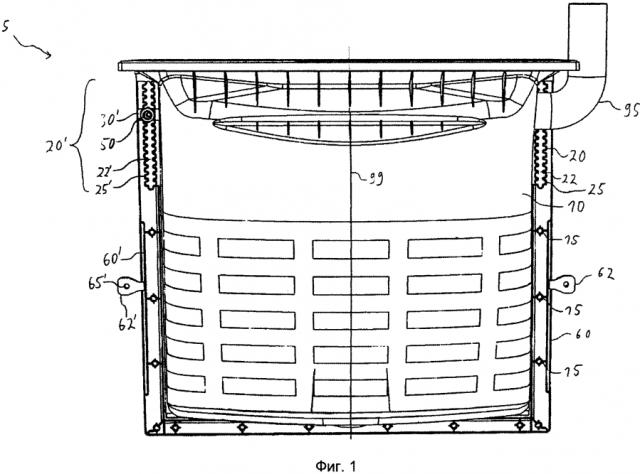

Фиг. 1 - схематический вид сбоку на форму выполнения системы каркаса световой шахты согласно изобретению,

Фиг. 2 - другой схематический вид сбоку на систему каркаса световой шахты согласно фиг. 1,

Фиг. 3 - другой схематический вид сбоку на систему каркаса световой шахты согласно фиг. 1 или же фиг. 2,

Фиг. 4 - вид в перспективе на систему каркаса световой шахты согласно фиг. 1-3 без задней стенки световой шахты,

Фиг. 5 - детальный вид на арретирующий элемент согласно фиг. 1-4,

Фиг. 6 - детальный вид на соединяющий со стеной профиль и область арретирования согласно фиг. 1-4,

Фиг. 7 - другой детальный вид на область арретирования с арретирующим элементом согласно фиг. 1-4,

Фиг. 8 - другой схематический вид сбоку на систему каркаса световой шахты согласно фиг. 1-3 без соединяющего со стеной профиля и без задней стенки световой шахты, и

Фиг. 9 - вид на соединяющий со стеной профиль в перспективе.

В последующем описании для одинаковых и одинаково действующих частей применяются одни и те же ссылочные обозначения.

Фиг. 1 показывает схематический вид сбоку на форму выполнения соответствующей изобретению системы 5 каркаса световой шахты. Система 5 каркаса световой шахты содержит каркас 10 световой шахты и арретирующий элемент 30, 30'. Фиг. 2 показывает другой схематический вид сбоку на систему каркаса световой шахты согласно фиг. 1, причем на фиг. 2 показана противоположная сторона каркаса 10 световой шахты. Фиг. 3 показывает другой схематический вид сбоку на систему 5 каркаса световой шахты согласно фиг. 1 или же фиг. 2, причем можно видеть вид сбоку на каркас 10 световой шахты.

Каркас 10 световой шахты служит для выполнения световой шахты на стене (не показана) здания.

Понятия «сверху», «снизу», «слева», «справа» относятся соответственно к показанной на фиг. 1 ориентации каркаса 10 световой шахты, в котором проем каркаса 10 световой шахты, через который при эксплуатации в световую шахту падает свет, показывает вверх.

Каркас 10 световой шахты имеет на своих показанных на фиг. 1 правой, нижней и левой внешних кромках фланец 13 каркаса световой шахты для контактирования каркаса 10 световой шахты со стеной при эксплуатации. Каркас 10 световой шахты имеет на части своего фланца 13 каркаса световой шахты, а именно на левой верхней части и правой верхней части, по области 20, 20' арретирования. Области 20, 20' арретирования служат для соединения каркаса 10 световой шахты со стеной. Для этого каждый из арретирующих элементов 30, 30' соединяется неподвижно вдоль продольного направления области 20, 20' арретирования со стеной и (затем) с областью 20, 20' арретирования. Продольное направление области 20, 20' арретирования проходит вдоль ее наибольшей протяженности. Она расположена на фиг. 1 сверху вниз или же снизу вверх. Одновременно арретирующий элемент 30, 30' соединен со стеной также таким образом, что перемещения арретирующего элемента 30, 30' параллельно поверхности стены (то есть на фиг. 1 вправо/влево и вверх/вниз) являются невозможными. Под перемещениями параллельно поверхности стены следует понимать линейные перемещения (параллельный перенос), но не поворотные движения (вращение). Это означает, что арретирующий элемент 30, 30' не является перемещаемым параллельно стене (параллельный перенос), но является поворачиваемым в плоскости, параллельной стене (вращение). Для того чтобы переместить арретирующий элемент 30, 30' из положения деблокировки в положение сцепления или же наоборот, арретирующий элемент 30, 30', среди прочего, поворачивается в параллельной поверхности стены плоскости.

Тем не менее является также допустимым, что области 20, 20' арретирования пролегают (в ориентации каркаса световой шахты согласно фиг. 1) слева направо, то есть продольные направления области 20, 20' арретирования проходят при эксплуатации слева направо. Вследствие этого является возможным перемещение каркаса 10 световой шахты по отношению к стене или же арретирующим элементам 30, 30' влево или же вправо (по отношению к ориентации каркаса световой шахты согласно фиг. 1) и соответствующее арретирование.

Фиг. 5 показывает детальный вид на арретирующий элемент 30, 30' согласно фиг. 1-4. Арретирующий элемент 30, 30' имеет в своем центре выемку 39 для крепежного элемента. Посредством выемки 39 для крепежного элемента направляется арретирующий крепежный элемент 50, с помощью которого арретирующий элемент 30, 30' соединяется со стеной неподвижно вдоль продольного направления области 20, 20' арретирования. По существу «неподвижно вдоль продольного направления области 20, 20' арретирования» здесь означает, что арретирующий элемент 30, 30' не может перемещаться вверх/вниз по отношению к стене.

Тем не менее арретирующий элемент 30, 30' может быть отдален от стены от нескольких миллиметров до нескольких сантиметров, чтобы быть переведенным из положения деблокировки в положение сцепления и наоборот. Арретирующим крепежным элементом 50 может быть, например, шпилька 50 с гайкой 53. Является также допустимым, что арретирующим крепежным элементом 50 является винт. Являются допустимыми другие виды арретирующих крепежных элементов.

Область 20, 20' арретирования имеет несколько выемок 25, 25' для сцепления, которые соответственно расположены в ряд сверху вниз. Выемки 25, 25' для сцепления соединены друг с другом в направлении продольного направления области 20, 20' арретирования (наибольшая протяженность области 20, 20' арретирования, которая на фиг. 1 проходит сверху вниз) посредством соединительных каналов 22, 22'. Это означает, что каждая из областей 20, 20' арретирования состоит из расширенных участков (выемки для сцепления 25, 25') и суженных участков (соединительные каналы 22, 22'), которые плавно переходят друг в друга. Как на верхнем конце, так и на нижнем конце соответствующей области 20, 20' арретирования расположена полукруглая выемка. Она служит для удержания каркаса 10 световой шахты после соединения каркаса 10 световой шахты со стеной в самой нижней позиции или же самой верхней позиции каркаса 10 световой шахты, то есть световая шахта расположена в яме как можно глубже или же как можно выше. Область арретирования имеет длину в продольном направлении (на фиг. 1 сверху вниз) около 30 см. Расстояние между центральными точками выемок 25, 25' для сцепления составляет от около 10 мм до около 20 мм.

Арретирующий элемент 30, 30' имеет по существу двойную Z-образную форму. В арретирующем элементе 30, 30' содержится по существу плоский элемент 33 опорной поверхности. Элемент 33 опорной поверхности имеется в наличии в том месте, в котором обе Z-образные части арретирующего элемента 30, 30' двойной Z-образной формы соединяются друг с другом. Из элемента 33 опорной поверхности выступает сцепляющий элемент 32. Сцепляющий элемент 32 имеет по своему центру выемку 39 для крепежного элемента, которая пролегает также сквозь элемент 33 опорной поверхности. Посредством данной выемки 39 для крепежного элемента арретирующий крепежный элемент 50 направляется сквозь сцепляющий элемент 32 и элемент 33 опорной поверхности, то есть сквозь весь арретирующий элемент 30, чтобы закрепить или же арретировать арретирующий элемент 30 на стене неподвижно вдоль продольного направления области 20, 20' арретирования.

Сцепляющий элемент 32 выполнен по существу симметрично относительно плоскости, которая проходит через центральную точку выемки 39 для крепежного элемента и перпендикулярно элементу 33 опорной поверхности. Сцепляющий элемент 32 выполнен по существу I-образным, причем в своей середине, то есть в области выемки 39 для крепежного элемента, он имеет, измеряя параллельно элементу 33 опорной поверхности, больший поперечный размер, чем в своих краевых областях. Переход от области с меньшим поперечным размером к средней области сцепляющего элемента 32 с большим поперечным размером является плавным, то есть закругленным или же непрерывным. Внешние кромки сцепляющего элемента 32 выполнены тоже закругленными.

Арретирующий элемент 30, 30' имеет две рукоятки 35, 35'. Обе рукоятки 35, 35' выполнены соответственно проходящими параллельно элементу 33 опорной поверхности. Между элементом 33 опорной поверхности и рукоятками 35, 35' расположено по соединителю, которые проходят перпендикулярно элементу 33 опорной поверхности и перпендикулярно соответствующей рукоятке 35, 35'. Соединители соответственно соединяют элемент 33 опорной поверхности с каждой из рукояток 35, 35'. Рукоятки 35,35' служат для захвата арретирующего элемента пользователем или же монтажником. Одновременно по положению рукояток 35, 35' пользователь или же монтажник может визуально или осязательно легко определить, находится ли арретирующий элемент 30, 30' в положении сцепления или в положении деблокировки.

Арретирующий элемент 30, 30' может находиться в положении сцепления или в положении деблокировки. Возможны, конечно, также промежуточные положения между положением сцепления и положением деблокировки. В положении сцепления сцепляющий элемент 32 арретирующего элемента 30, 30' входит в сцепление с геометрическим замыканием с выемкой 25, 25' для сцепления области 20, 20' арретирования. В дополнение к этому, в положении сцепления элемент 33 опорной поверхности контактирует с областью 20, 20' арретирования. Так как арретирующий элемент 30, 30' через арретирующий крепежный элемент 50 является соединенным со стеной по существу неподвижно вдоль продольного направления области 20, 20' арретирования и арретирующий элемент 30 входит в сцепление с геометрическим замыканием с выемкой 25 для сцепления каркаса световой шахты, то каркас 10 световой шахты является соединенным со стеной по существу неподвижно вдоль продольного направления области 20, 20' арретирования (то есть на фиг. 1 сверху вниз или же снизу вверх). За счет этого, в положении сцепления перемещение каркаса 10 световой шахты по отношению к стене или же по отношению к арретирующему элементу 30, 30' вверх и/или вниз не является возможным. В положении сцепления высота верхнего конца каркаса 10 световой шахты по отношению к отметке поверхности земли является неизменяемой.

Выемки 25, 25' для сцепления выполнены дополнительно к сцепляющему элементу 32 арретирующего элемента 30, 30', так что движения каркаса 10 световой шахты по отношению к арретирующему элементу 30, 30' влево или же вправо по существу тоже являются невозможными. За счет этого, в положении сцепления арретирующего элемента 30, 30' каркас 10 световой шахты является не перемещаемым или же неподвижным параллельно поверхности стены. Арретирующий элемент 30, 30' нагружается со своей задней стороны, то есть с обратной по отношению к сцепляющему элементу 32 стороны, пружиной 55. Пружина 55 прижимается к гайке 53 шпильки 50 и таким образом удерживает арретирующий элемент 30, 30' в положении сцепления. Альтернативно, при применении в качестве арретирующего крепежного элемента 50 винта пружина 55 прижимается к головке винта.

Перемещения между каркасом 10 световой шахты и стеной перпендикулярно поверхности стены дома являются возможными, так как каркас 10 световой шахты вместе с арретирующим элементом 30, 30' может быть перемещен с помощью внешнего усилия в сторону от поверхности стены против действия пружины 55 в направлении гайки 53 на расстояние от нескольких миллиметров до сантиметра. После отпускания каркаса 10 световой шахты и, следовательно, после исчезновения внешнего усилия каркас 10 световой шахты посредством возвратного усилия пружины вновь движется в свою первоначальную позицию, а именно к контакту со стеной. При по существу неподвижном вдоль продольного направления области 20, 20' арретирования соединении со стеной перемещение каркаса 10 световой шахты вверх или же вниз является невозможным или же возможным лишь в малейшей мере, что по причине строительных допусков является неизбежным.

Монтаж системы 5 каркаса световой шахты происходит следующим образом. Сначала один арретирующий элемент 50 или же два арретирующих элемента 50 на одинаковой высоте по существу жестко соединяются со стеной. Вслед за этим каркас 10 световой шахты располагается на стене таким образом, чтобы арретирующий крепежный элемент проходил сквозь область 20, 20' арретирования.

Альтернативно, можно также сначала расположить на стене каркас 10 световой шахты, а после этого шпильку или же винт провести сквозь области 20, 20' арретирования и по существу жестко соединить со стеной, то есть, например, провести по одному винту сквозь каждую из областей 20, 20' арретирования и завинтить в стену здания.

В последующем шпилька или же арретирующий крепежный элемент 50 проводится сквозь выемку 39 для крепежного элемента арретирующего элемента 30 и таким образом арретирующий элемент соединяется с арретирующим крепежным элементом 50. Затем на шпильку 50 навинчивается гайка 53, так что арретирующий элемент 30, 30' располагается между гайкой 53 и каркасом 10 световой шахты.

При применении винта с головкой винт должен быть проведен сквозь арретирующий элемент 30, 30' и область 20, 20' арретирования каркаса 10 световой шахты уже перед завинчиванием винта в стену. Только таким образом при применении винта достигается то, что арретирующий элемент 30, 30' находится между головкой винта и каркасом 10 световой шахты.

Теперь арретирующий элемент 30, 30' является соединенным со стеной по существу неподвижно вдоль продольного направления области 20, 20' арретирования (на фиг. 1 вверх или вниз). Перемещение арретирующего элемента 30, 30' вправо или влево на фиг. 1 тоже является невозможным. За счет этого, арретирующий элемент 30, 30' является неподвижным параллельно поверхности стены дома (по отношению к стене дома).

В дополнение к этому, каркас 10 световой шахты соединен с каждым из обоих арретирующих элементов 30, 30'. В зависимости от того, находится ли арретирующий элемент или же арретирующие элементы в положении деблокировки или в положении сцепления, каркас 10 световой шахты по отношению к стене или же арретирующему элементу 30, 30' является перемещаемым вдоль продольного направления области 20, 20' арретирования (на фиг. 1 вверх или же вниз) или же каркас 10 световой шахты является соединенным со стеной через арретирующий элемент 30, 30' и арретирующий крепежный элемент 50 по существу неподвижно вдоль продольного направления области 20, 20' арретирования или же жестко, то есть не перемещаемо по высоте (а также не перемещаемо влево или вправо). Затем или также еще перед этим в каждый из арретирующих элементов 30, 30' может быть вставлено по пружине 55, которая нагружает арретирующий элемент 30, 30' усилием в направлении области 20, 20' арретирования. Усилие пружины 55 проходит перпендикулярно продольному направлению области 20, 20' арретирования, то есть на фиг. 1 входит в плоскость изображения.

Для перевода или же перемещения арретирующего элемента 30, 30' из положения сцепления в положение деблокировки пользователь берется преимущественным образом за обе рукоятки 35, 35', вытягивает арретирующий элемент 30, 30' против упругого усилия пружины 55 из области 20, 20' арретирования в направлении гайки 53 или же головки винта. За счет этого сцепляющий элемент 32 арретирующего элемента 30, 30' выходит из сцепления с выемками 25, 25' для сцепления или же с областью 20, 20' арретирования. Затем арретирующий элемент 30, 30' поворачивается приблизительно на 90° вокруг оси вращения, которая при эксплуатации проходит параллельно продольной оси арретирующего крепежного элемента или шпильки 50 (на фиг. 1
