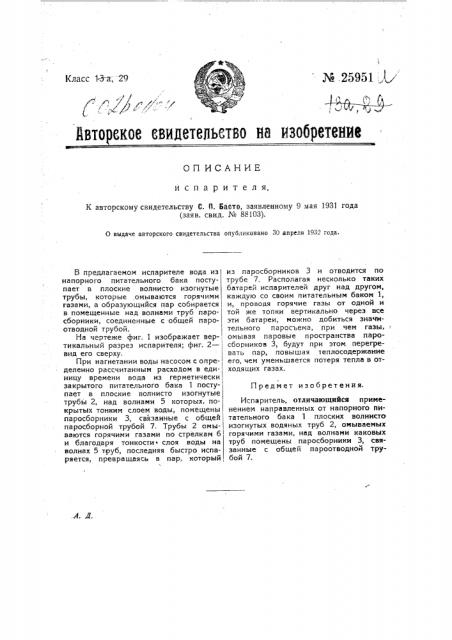

1 № 25951,„„»
Класс 1"З-а-, 29 йвторекое евидетельетво нв изобретение
ОП ИСАНИЕ испарителя.
К авторскому свидетельству С. П. Басто, заявленному 9 мая 1931 года (заяв. свид. № 88103).
О выдаче авторского свидетельства опуоликовано 30 апреля 1932 года.
Предмет изобретения.
В предлагаемом испарителе вода из напорного питательного бака поступает в плоские волнисто изогнутые трубы, которые омываются горячими газами, а образующийся пар собирается в помещенные над волнами труб паросборники, соединенные с общей пароотводной трубой.
На чертеже фиг. 1 изображает вер-, тикальный разрез испарителя; фиг. 2 —; вид его сверху.
При нагнетании воды насосом с определенно рассчитанным расходом в единицу времени вода из герметически,, закрытого питательного бака 1 посту- пает в плоские волнисто изогнутые трубы 2, над волнами 5 которых, покрытых тонким слоем воды, помещены паросборники 3, связанные с общей паросборной трубой 7. Трубы 2 омываются горячими газами по стрелкам б и благодаря тонкости ° слоя воды на волнах 5 труб, последняя быстро испаряется, превращаясь в пар, который, из ларосборников 3 и отводится по трубе 7. Располагая несколько таких батарей испарителей друг над другом, каждую со своим питательным баком 1, и, проводя горячие газы от одной и той же топки вертикально через все эти бата реи, можно добиться значительного паросъема, при чем газы. омывая паровые пространства паросборников 3, будут при этом. перегревать пар, повышая теплосодержание его, чем уменьшается потеря тепла в отходящих газах.
Испаритель, отличающийся применением направленных от напорного питательного ба ка 1 плоских волнисто изогнутых водяных труб 2, омываемых горячими газами, над волнами каковых труб помещены паросборники 3, связанные с общей пароотводной трубой 7.
