Реферат

Изобретение относится к машиностроению, в частности к деталям машин, и может быть использовано в зубчатых передачах с картерным смазыванием, смазываемых методом погружения.

Известно смазочное устройство зубчатой передачи, содержащее масляную ванну с жидким смазочным материалом, расположенную в корпусе передачи и в которую погружено нижерасположенное зубчатое колесо передачи, см., например, «Справочник машиностроителя: В 6-ти т. Т. 4., книга II. Под ред. Н.С. Ачеркана, 3-е изд., испр. и доп. - М.: Машгиз, 1963», стр. 746.

Недостаток данного смазочного устройства состоит в том, что нижерасположенное зубчатое колесо, погруженное в масляную ванну, при своем вращении оказывает нежелательное возмущающее действие на смазочный материал ванны - в направлении от входа колеса в масляную ванну до выхода его из ванны; при этом происходит нежелательное интенсивное (в зависимости от скорости вращения колеса в ванне) перемешивание и взбалтывание смазочного материала ванны; при этом происходит взмучивание осадка со дна ванны; может происходить и вспенивание смазочного материала. Все это ухудшает смазывающие свойства смазочного материала ванны и ухудшает процесс смазывания им трущихся поверхностей зубчатых колес передачи.

В качестве прототипа взята конструкция смазочного устройства зубчатой передачи, содержащей масляную ванну с жидким смазочным материалом, расположенную в корпусе передачи и в которую погружено нижерасположенное зубчатое колесо передачи, см. «Дунаев П.Ф., Леликов О.П. Детали машин. Курсовое проектирование: Учеб. пособие для машиностроит. спец. техникумов. - М.: Высш. шк., 1984. - 336 с., ил.», стр. 131, рис. 8.1.

Недостатки прототипа - те же, что и у аналога.

Изобретением решается задача повышения качества смазывания.

Для этого смазочное устройство зубчатой передачи содержит масляную ванну с жидким смазочным материалом, расположенную в корпусе передачи и в которую погружено нижерасположенное зубчатое колесо передачи; причем в ванне, параллельно торцам нижерасположенного колеса, с зазорами относительно этих торцов, расположена пара прямоугольных пластин, укрепленных на дне ванны и прилегающих к дну без зазора по всей своей длине; высота пластин выше верхнего уровня масляной ванны; пластины по своей длине перекрывают точки соприкосновения окружности вершин нижерасположенного колеса с верхним уровнем масляной ванны; внутри корпуса передачи, в каждом его углу, установлена вертикальная накладка, расположенная по высоте от дна масляной ванны, с превышением верхнего уровня смазочного материала ванны; в плане накладки вписаны в углы с плавным сопряжением со стенками корпуса, а верхние части накладок выполнены скошенными вовнутрь корпуса.

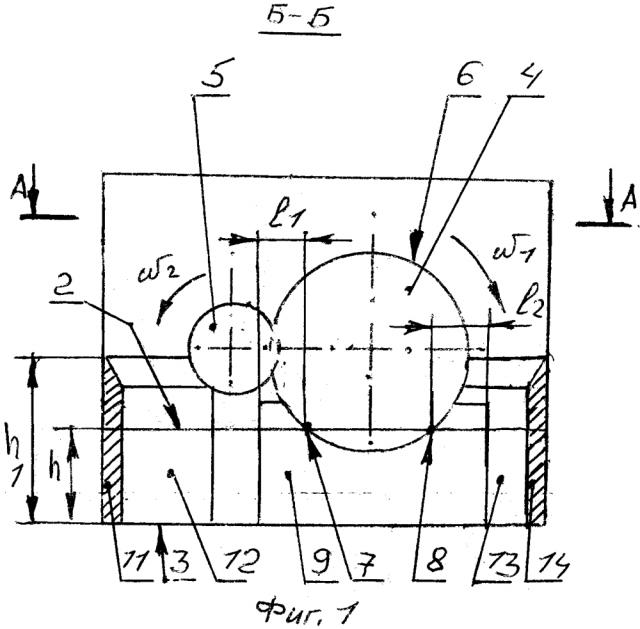

Сущность изобретения поясняется чертежами, на которых изображены: зубчатая передача со смазочным устройством (вид спереди в разрезе) - фиг. 1, то же (вид сверху в разрезе) - фиг. 2, то же (вид сбоку в разрезе) - фиг. 3.

На чертежах показаны: масляная ванна с жидким смазочным материалом 1, верхний уровень 2 смазочного материала, корпус 3 передачи, нижерасположенное зубчатое колесо 4, парное зубчатое колесо 5, окружность вершин 6 нижерасположенного колеса, точки 7 и 8 пересечения окружности 6 с уровнем 2, пластины 9 и 10; накладки 11, 12, 13, 14; глубина h масляной ванны; высота h₁ накладок; перекрытия l₁ и l₂; направления вращения ω₁ и ω₂ колес 4 и 5.

Смазочное устройство зубчатой передачи содержит масляную ванну с жидким смазочным материалом 1 с верхним уровнем 2 и глубиной h, расположенную в корпусе 3 передачи. В масляную ванну погружено нижерасположенное зубчатое колесо 4 передачи, находящееся в зацеплении с парным зубчатым колесом 5. Окружность вершин 6 колеса 4 пересекается с верхним уровнем 2 ванны в точках 7 и 8. Со стороны обоих торцов колеса 4 расположена пара прямоугольных пластин 9 и 10, укрепленных на дне корпуса 3 передачи и расположенных параллельно торцам колеса, с зазорами Δ относительно этих торцов. Высота пластин (9 и 10) выше уровня 2 масляной ванны на величину h₁. Пластины (9 и 10) по всей своей длине примыкают к днищу без зазора относительно дна. По своей длине пластины (9 и 10) перекрывают точки 7 и 8 - на величины l₁ и l₂. Внутри корпуса передачи (масляной ванны) 3, в каждом его углу, установлена вертикальная накладка (11, 12, 13, 14), расположенная на высоте от дна масляной ванны, с превышением верхнего уровня 2 масляной ванны - высотой h₁. В плане накладки (11, 12, 13, 14) вписаны в углы корпуса с плавным сопряжением со стенками корпуса, а верхние части накладок выполнены скошенными вовнутрь корпуса.

Работает данное смазочное устройство следующим образом. При вращении (ω₁) зубчатого колеса 4, погруженного в смазочный материал 1 масляной ванны, этот смазочный материал захватывается зубьями колеса 4 и переносится в зону зацепления с парным колесом 5, осуществляя смазывание сопряженных зубьев колес (4 и 5). При этом зубчатое колесо 4 оказывает на смазочный материал ванны возмущающее воздействие. Наличие пластин 9 и 10 позволяет отделить зону вращения (ω₁) колеса 4 от остального объема масляной ванны и снизить степень возмущающего воздействия колеса (зубьев его зубчатого венца и торцов тела и торцов зубчатого венца) на смазочный материал ванны. Кроме того, наличие пластин (9 и 10) позволяет задать требуемое направление движения смазочного материала в ванне (направление указано стрелками, см. фиг. 2). Наличие накладок 11, 12, 13, 14, вписанных в углы корпуса и плавно сопряженных со стенками корпуса, позволяет снизить вероятность завихрения течения смазочного материала ванны в районе углов. А выполнение верха накладок скошенными не позволяет смазочному материалу удерживаться на этих накладках и способствует его стеканию в масляную ванну.

По сравнению с прототипом предлагаемая конструкция смазочного устройства зубчатой передачи позволяет снизить возмущающее действие, оказываемое на смазочный материал ванны вращающимся в нем зубчатым колесом передачи, а также задать перемещению смазочного материала в масляной ванне оптимальные направления перемещения. Все это позволяет повысить качество смазывания.

Смазочное устройство зубчатой передачи, преимущественно с картерным смазыванием методом погружения, содержащее масляную ванну с жидким смазочным материалом, расположенную в корпусе передачи и в которую погружено нижерасположенное зубчатое колесо передачи, отличающееся тем, что в ванне, параллельно торцам нижерасположенного зубчатого колеса, с зазорами относительно этих торцов, расположена пара прямоугольных пластин, укрепленных на дне ванны и прилегающих к дну без зазора по всей своей длине; высота пластин выше верхнего уровня масляной ванны; пластины по своей длине перекрывают точки соприкосновения окружности вершин нижерасположенного колеса с верхним уровнем масляной ванны; внутри корпуса передачи, в каждом его углу, установлена вертикальная накладка, расположенная по высоте от дна масляной ванны, с превышением верхнего уровня смазочного материала ванны; в плане накладки вписаны в углы с плавным сопряжением со стенками корпуса; а верхние части накладок выполнены скошенными вовнутрь корпуса.
