Транспортное и упаковочное устройство для яиц

Транспортное и упаковочное устройство для яиц

Иллюстрации

Показать все

Реферат

В соответствии с первой особенностью настоящее изобретение относится к транспортирующему устройству для транспортировки яиц для упаковочного устройства для яиц, содержащему подложку обеспечения подачи, которая проходит в направлении транспортировки от подающего наружного конца к разгрузочному наружному концу и которая при наблюдении в направлении транспортировки ограничена с обеих сторон направляющими, проходящими по меньшей мере по существу в направлении транспортировки, при этом транспортирующее устройство для транспортировки выполнено с возможностью доставки яиц по меньшей мере по двум разгрузочным дорожкам разгрузочного конвейера, которые распределены в поперечном направлении, проходящем под прямым углом к направлению транспортировки. Разгрузочные дорожки могут являться частью дозирующей подложки.

Известное транспортирующее устройство для транспортировки яиц, как часть упаковочного устройства для яиц, выполнено с возможностью распределения яиц по меньшей мере по двум, обычно по пяти или шести, разгрузочным дорожкам для упаковки яиц на следующем этапе в соответствующем количестве или множества яиц. Недостаток существующих транспортирующих устройств для транспортировки яиц заключается в том, что распределение по разгрузочным дорожкам без сбоев не достигается автоматическим путем. То есть подложки обеспечения подачи не подходят для непрерывной доставки всегда надлежащего числа яиц, например n, на скорости, подходящей для пропускной способности упаковочного устройства, к которому необходимо произвести доставку. Причина этого состоит в том, что из-за своей формы яйца перемещаются по подложке обеспечения подачи неуправляемым образом, вследствие чего поток по меньшей мере к одной разгрузочной дорожке может быть временно перегорожен. Повышение скорости подложки обеспечения подачи не является выходом из данной ситуации, так как влечет за собой повышение вероятности скопления яиц и, следовательно, риска того, что яйца разобьются вследствие толкающего усилия.

Указанный недостаток, присущий известным транспортирующим устройствам для транспортировки яиц, до сих пор не устранен удовлетворительным образом. Частичное решение, предложенное в известных устройствах, заключается во временной остановке подложки обеспечения подачи в случае блокировки и в ручной расчистке этой блокировки с обеспечением возможности последовательного получения яиц разгрузочными дорожками. Это решение используется в параллельных упаковщиках. Другое частичное решение заключается в компенсации отсутствия по меньшей мере одного яйца в ряду разгрузочной дорожки с помощью дополнительного процесса, так что все упаковки оказываются заполнены полностью. Это решение используется в последовательных упаковщиках. Однако последовательные упаковщики медленнее параллельных упаковщиков. Оба частичных решения снижают максимально достижимую пропускную способность упаковочного устройства.

Таким образом, задачей настоящего изобретения в соответствии с его первой особенностью является обеспечение транспортирующего устройства для транспортировки яиц в соответствии с ограничительной частью формулы, благодаря которому обеспечивается надежная подача яиц ко всем разгрузочным дорожкам с меньшим вмешательством оператора по сравнению с существующими транспортирующими устройствами для транспортировки яиц или при отсутствии вмешательства оператора. В соответствии с настоящим изобретением данная задача решена благодаря тому, что подложка обеспечения подачи содержит по меньшей мере на части ее длины распределитель яиц по меньшей мере с двумя распределительными подложками, проходящими параллельно друг другу и выполненными с возможностью независимого приведения в действие приводящими устройствами, и расположенные на линии с ними распределительные участки, кроме того, предусмотрены датчики, которые во время работы определяют, доставлено ли яйцо в распределительный участок. Такой распределитель обеспечивает возможность придания распределительным подложкам различных скоростей в зависимости от ситуации, благодаря чему можно избежать блокировки выше по потоку от распределительных подложек или блокировка может быть расчищена быстрее, чем в известных транспортирующих устройствах для транспортировки яиц. Таким образом решена задача настоящего изобретения. Транспортирующее устройство для транспортировки яиц содержит датчики, выполненные с возможностью измерения числа яиц между распределительными лентами и соответствующими распределительными участками. Это обеспечивает возможность управления приводом распределительных подложек посредством управляющего устройства на основании информации, выработанной датчиками. Привод подающего конвейера, расположенный выше по потоку, кроме того, может управляться на основании информации отдатчика.

Распределительные участки предпочтительно расположены между распределительными подложками и разгрузочными дорожками, но также могут быть встроены в них.

Датчик предпочтительно расположен в начале и/или в конце каждой разгрузочной дорожки для определения факта прохождения яйца. Таким образом, число яиц на разгрузочной дорожке может быть определено как разница между числом яиц, которые прошли начало и конец разгрузочной дорожки. Путем сравнения числа яиц на различных разгрузочных дорожках управляющее устройство может определить, нужна ли регулировка толкающего усилия, а следовательно, привода одной или нескольких распределительных подложек.

Выше по потоку от распределительных подложек может быть расположен еще один датчик, выполненный с возможностью определения отрезка, на котором распределяемые яйца скопились на подложке обеспечения подачи перед распределительными участками. Когда число яиц перед распределительными подложками относительно велико, повышается вероятность разбивания из-за толкающего усилия. С другой стороны, перед распределительными участками должно находиться достаточное число яиц для того, чтобы яйца распределялись надлежащим образом и с достаточным потоком через распределительные участки.

Подложка обеспечения подачи предпочтительно снабжена разделяющими средствами, расположенными по ее ширине с целью разделения общего подаваемого потока на требуемое количество подпотоков, проходящих параллельно друг другу. Разделяющие средства могут, к примеру, содержать полосу с отверстиями, соответствующими распределительным участкам. В качестве альтернативы, разделяющие средства могут образовывать вход посредством по меньшей мере одной стойки, расположенной под прямым углом к подложке обеспечения подачи между двумя потоками, которые необходимо разделить.

В предпочтительном варианте реализации в соответствии с настоящим изобретением разделяющие средства расположены вблизи перехода между распределительными подложками и распределительными участками. Таким образом, общий подающий поток яиц может быть разделен на подпотоки вблизи соответствующего перехода.

С целью предотвращения повреждений яиц на переходе между подложкой обеспечения подачи, проходящей по всей ширине, и по меньшей мере двумя соединительными распределительными подложками может быть выполнена передающая полоса, проходящая под прямым углом к направлению транспортировки подложки обеспечения подачи.

Предпочтительно, чтобы поперечная конвейерная лента была расположена под прямым углом к направлению транспортировки между распределяющим конвейером и распределяющей подложкой, причем поперечный конвейер может приводиться в действие под прямым углом к направлению транспортировки транспортирующего устройства для транспортировки яиц. Риск блокировки может быть также снижен за счет приведения передающей полосы в возвратно-поступательное движение управляемым или произвольным образом под прямым углом к направлению транспортировки.

Такая поперечная конвейерная лента, расположенная выше по потоку от распределительных участков или дозирующей подложки, независимо от распределительных подложек может также по меньшей мере частично решить задачу, на решение которой направлено настоящее изобретение. Так, например, транспортирующее устройство для транспортировки яиц для упаковочного устройства для яиц содержит подложку обеспечения подачи, проходящую в направлении транспортировки от подающего наружного конца к разгрузочному наружному концу и которая при наблюдении в направлении транспортировки ограничена с обеих сторон направляющими, проходящими по существу в направлении транспортировки, при этом транспортирующее устройство для транспортировки выполнено с возможностью доставки яиц по меньшей мере по двум разгрузочным дорожкам разгрузочного конвейера, которые разнесены в поперечном направлении, проходящем под прямым углом к направлению транспортировки, причем подложка обеспечения подачи содержит поперечную конвейерную ленту, расположенную под прямым углом к направлению транспортировки между распределительным конвейером и распределительными подложками, а поперечный конвейер выполнен с возможностью приведения его в действие под прямым углом к направлению транспортировки транспортирующего устройства для транспортировки яиц. Транспортирующее устройство для транспортировки яиц предпочтительно содержит датчики, которые во время работы определяют, доставлено ли яйцо в распределительный участок. Следовательно, поперечная конвейерная лента может управляться путем управления ее приводом на основании указанных показаний датчиков.

Для надежного разделения и/или направления отдельных подпотоков яиц предпочтительно, чтобы ограничивающий элемент проходил между двумя смежными распределительными участками для образования соответствующей границы между двумя распределительными участками разгрузочного конвейера, который соединен или предназначен для соединения. Это предотвращает повторное смешивание разделенных потоков яиц после из разделения.

Когда число распределительных подложек соответствует числу распределительных участков, существует возможность раздельного управления потоками яиц к разгрузочным дорожкам. Такое раздельное управление может быть реализовано в том случае, если число распределительных участков меньше, чем число разгрузочных дорожек, например, на каждые две распределительные дорожки приходится по одному распределительному участку или иначе. Так как известные транспортирующие устройства для транспортировки яиц склонны к скоплению на одной или двух сторонах подложки обеспечения подачи, разделение распределительного конвейера хотя бы на две распределительных подложки и два распределительных участка может обеспечить существенное преимущество по отношению к уровню техники.

В предпочтительном варианте реализации настоящего изобретения подложка обеспечения подачи содержит конвейерную ленту, которая проходит по меньшей мере по существу по всей ширине подложки обеспечения подачи и которая выполнена с возможностью приведения ее в действие в направлении транспортировки яиц транспортирующего устройства для транспортировки. Конвейерные ленты хорошо подходят для транспортировки яиц.

Распределительные подложки транспортирующего устройства для транспортировки яиц предпочтительно также содержат конвейерную ленту.

Еще лучший переход между распределительными подложками и соответствующими распределительными участками достигается, когда распределительные подложки проходят до передающей полосы, проходящей по всей ширине подложки обеспечения подачи распределительного участка. Передающая полоса обеспечивает надежный переход между различными конвейерами и таким образом снижает риск разбивания яиц.

В соответствии со второй особенностью настоящее изобретение относится к упаковочному устройству для яиц, содержащему транспортирующее устройство для транспортировки яиц в соответствии с первой особенностью настоящего изобретения, расположенное между подающим конвейером и разгрузочным конвейером. Конечно, транспортирующее устройство для транспортировки яиц необязательно располагать непосредственно между подающим конвейером и разгрузочным конвейером. Кроме того, термины подающий конвейер и разгрузочный конвейер должны пониматься широко в контексте настоящего изобретения. Упаковочное устройство, напрямую соединенное с транспортирующим устройством для транспортировки яиц, будет в данном контексте также пониматься как разгрузочный конвейер.

В соответствии с третьей особенностью настоящее изобретение относится к способу улучшения потока яиц в существующих упаковочных устройствах для яиц, содержащих подающий конвейер, транспортирующее устройство для транспортировки яиц и разгрузочный конвейер, способ, по которому размещают транспортирующее устройство для транспортировки яиц в соответствии с первой особенностью настоящего изобретения между подающим конвейером и разгрузочным конвейером. Например, транспортирующее устройство для транспортировки яиц в соответствии с настоящим изобретением может заменить существующее транспортирующее устройство для транспортировки яиц. Благодаря улучшенным распределительным характеристикам транспортирующего устройства для транспортировки яиц с распределителем в соответствии с первой особенностью настоящего изобретения подложка обеспечения подачи, расположенная выше по потоку от распределительных подложек и проходящая по всей ширине транспортирующего устройства для транспортировки яиц, может быть выполнена относительно короткой, так что заменяющее транспортирующее устройство для транспортировки яиц может быть соединено с подающим конвейером и разгрузочным конвейером без смещения этих конвейеров.

В соответствии с четвертой особенностью настоящее изобретение относится к способу распределения общего потока яиц на требуемое число подпотоков с использованием транспортирующего устройства для транспортировки яиц. В соответствии с настоящим изобретением согласно способу передают яйца с подложки обеспечения подачи, проходящей по всей ширине транспортирующего устройства для транспортировки яиц, по меньшей мере на две распределительные подложки, проходящие параллельно друг другу и выполненные с возможностью независимого приведения в действие и расположенные на линии с подложкой обеспечения подачи. Это также может пониматься в широком смысле, что распределительные подложки не обязательно должны быть соединены напрямую с подложкой обеспечения подачи, но что в промежутке могут располагаться промежуточные средства. Термин «на линии с» означает на линии направления транспортировки, что не означает прохождение по прямой линии.

Настоящее изобретение будет объяснено далее со ссылкой на прилагаемые чертежи, на которых:

на фиг.1 показан вид в перспективе на часть упаковочного устройства для яиц с транспортирующим устройством для транспортировки яиц в соответствии с настоящим изобретением;

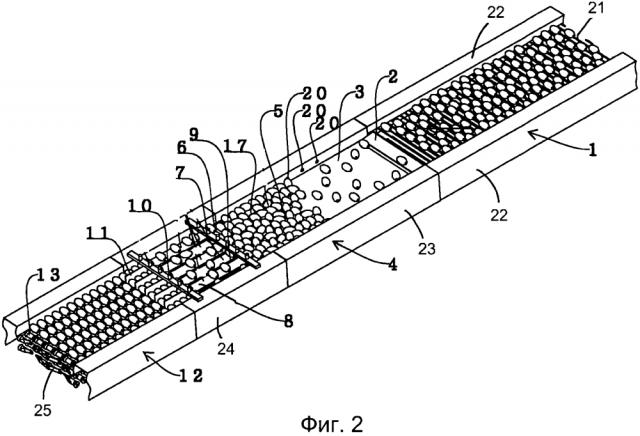

на фиг.2 показан вид в перспективе устройства, показанного на фиг.1, в процессе работы;

на фиг.3 схематически показан вид сверху части упаковочного устройства для яиц с альтернативным транспортирующим устройством для транспортировки яиц.

На фиг.1 показан вид сверху в перспективе части упаковочного устройства для яиц с подающим конвейером 1, транспортирующим устройством 4 для транспортировки яиц и разгрузочным конвейером 12. Подающий конвейер 1 содержит прутковый конвейер 21 с приводом (не показан) и двумя направляющими 22, которые препятствуют возможному падению яиц по бокам пруткового конвейера 21. Ниже по потоку от подающего конвейера 1 расположена передающая полоса 2, которая выступает в роли своего рода разделения между приводным подающим распределителем 1 и приводным транспортирующим устройством 4 для транспортировки яиц. Транспортирующее устройство 4 для транспортировки яиц содержит конвейерную ленту 3 с приводом (не показан), поперечную распределительную ленту 18 и шесть распределительных лент 17, проходящих рядом друг с другом в продольном направлении, причем каждая из них содержит отдельный привод (не показан). Ниже по потоку от конвейерной ленты 3 расположена передающая полоса 5, которая обеспечивает переход между конвейерной лентой 3 и распределительными лентами 17. Ниже по потоку от распределительных лент 17 расположена передающая полоса 5, которая обеспечивает переход между распределительными лентами 17 и дозирующей подложкой 8, которая переносит яйца в направлении разгрузочного конвейера 12. Над дозирующей подложкой 8 расположены ограничивающие стенки 11, которые образуют шесть дорожек для яиц. Как указано вначале, над дозирующей подложкой 8 имеются шесть входных датчиков 7, а вблизи конца, шесть выходных датчиков 10, которые соответственно измеряют, сколько яиц доставлено с транспортирующего устройства 4 по каждой дорожке на дозирующую подложку и сколько яиц выложено с каждой дорожки на разгрузочный конвейер 12. Между распределительными лентами 17 и разгрузочными дорожками дозирующей подложки расположены распределительные участки (не показаны). На каждую распределительную ленту 17 приходится один распределительный участок. По меньшей мере две разгрузочные дорожки могут быть связаны с распределительным участком. В первом случае входные датчики могут быть расположены в положении распределительного участка разгрузочной дорожки. Во втором случае датчик, расположенный на распределительном участке, считает прохождение яиц в соответствующем распределительном участке. В этом случае дополнительный входной датчик может быть предусмотрен для каждого разгрузочной дорожки, что не является существенной частью изобретения.

Конвейерная лента 3, группа распределительных лент 17 и дозирующая подложка 8 с боков прикрыты направляющими 23, 24, которые служат для предотвращения возможного падения яиц по бокам транспортирующего устройства для транспортировки яиц. В данном случае в направляющих 23 расположены три датчика 20 запаса в виде фотоэлементов, которые определяют, скапливаются ли яйца в пределах соответствующего датчика 20 запаса. Данное измерение происходит при измерении датчиками запаса, как далеко проходят яйца вперед по распределительным лентам. На основании этого регулируется скорость подающего конвейера 1, так что обеспечена возможность непрерывного упаковки на высокой скорости с малыми нарушениями или без них. Разгрузочный конвейер 12 расположен ниже по потоку от транспортирующего устройства 4 с дозирующей подложкой 8. Разгрузочный конвейер 12 содержит прутковый конвейер 25 с шестью конвейерными роликами 13 на каждом прутке. Указанные шесть конвейерных роликов двух смежных прутков единовременно определяют шесть положений выкладывания яиц. Разгрузочный конвейер 12 транспортирует яйца к упаковочному блоку для упаковки яиц (не показан), в который каждый раз должны подаваться по 6 яиц за заход.

На фиг.2 показано устройство по фиг.1 во время работы. Яйца подаются подающим конвейером 1 к прутковому конвейеру 21 непрерывным, но переменным потоком яиц. Скорость, при которой приводится в действие прутковый конвейер 21, зависит от измерений датчиков 20 запаса, которые определяют уровень, которого достигает запас яиц, поданных транспортирующим устройством 4 к дозирующей подложке 8. Яйца катятся от пруткового конвейера 21 через передающую полосу 2 (неприводную) на конвейерную ленту 3, которая транспортирует яйца далее в направлении распределительных подложек 17 и дозирующей подложки 8 и после которой распределительные подложки 17, в силу независимого управления их скоростью, транспортируют и распределяют яйца на распределительные участки и разгрузочные дорожки. Над дозирующей подложкой 8 расположены ограничивающие стенки 11, которые делят общую транспортировочную ширину устройства на шесть дорожек 9. На этом разделении скорость яиц временно замедляется в силу того, что яйца, которые переносятся неупорядоченно по конвейерной ленте 3 и распределительным лентам 17 в направлении дозирующей подложки 8, должны найти свой путь на одну из дорожек 9. Данное снижение скорости приводит к скоплению яиц на распределительных лентах 17 и конвейерной ленте 3 перед дозирующей подложкой 8. Данное скопление с одной стороны желательно, так как необходимое количество яиц таким образом всегда предоставляется дозирующей подложке 8. С другой стороны, (слишком) большое скопление яиц нежелательно, так как существует риск разбивания яиц, когда толкающее усилие становится (слишком) большим. Следовательно, управление подачей яиц по подающему конвейеру 1 осуществляется в зависимости от скопления яиц на конвейерной ленте 3, измеренного датчиками 20 запаса, т.е. когда (слишком) много яиц присутствует на конвейерной ленте 3, скорость транспортировки подающего конвейера 1 снижается.

Еще одной особенностью яиц является то, что они стремятся скатиться на одну сторону на конвейерной ленте. Этот факт является следствием того, что яйца имеют асимметричную форму. Когда относительно большое число яиц катится к определенной стороне конвейерной ленты 3, на соответствующей стороне присутствует относительно большое число яиц, вследствие чего датчики 20 запаса вырабатывают сигнал о том, что конвейерная лента 3 относительно хорошо заполнена. Однако при этом возможно, что на другой стороне присутствует относительно мало яиц. Через некоторое время данная ситуация более или менее разрешится благодаря тому, что яйца также будут произвольно скатываться в направлении относительно пустой стороны. Однако желательно более равномерное распределение яиц по ширине конвейерной ленты 3.

Еще одна особенность, проявляющаяся в транспортирующем устройстве 4, заключается в том, что яйца должны быть перемещены из относительно неупорядоченного состояния в упорядоченное состояние к дорожкам 9. В результате того, что яйца всегда проходят по меньшей мере через один вход на одной из дорожек 9 в комбинации с толкающим давлением яиц на конвейерной ленте 3, этот процесс проходит удовлетворительно. Вход по меньшей мере на одну из дорожек 9, однако, иногда блокируется, так как яйца перед соответствующей дорожкой/дорожками 9 прочно застревают и становятся почти или полностью неподвижными относительно друг друга. В устройстве по настоящему изобретению и, в частности, согласно описанному предпочтительному варианту реализации выполнен разделитель с распределительными лентами 17, выполненными с возможностью приведения их в действие независимо друг от друга, который в значительной степени способствует предотвращению блокировки и в случаях, когда применимо, более быстрой расчистке блокировок на транспортирующем устройстве 4. Когда входными датчиками 7 обнаружена относительная разница в подаче по меньшей мере на одну дорожку 9, скорость транспортировки соответствующей распределительной ленты (лент) 17 увеличивается относительно скорости других распределительных лент 17. Скопление яиц, например, на правой стороне конвейерной ленты 9 может таким образом быть компенсировано увеличением скорости транспортировки одной или двух распределительных лент 17 на левой стороне конвейерной ленты 3. С первого взгляда это может показаться нелогичным, так как на левой стороне определенно присутствует малое число яиц. Однако, направляя яйца быстрее на соответствующей стороне к соответствующим дорожкам 9, толкающее давление яиц будет иметь компенсирующий эффект. В качестве дополнительной необязательной меры поперечная распределительная лента 18 размещена в транспортирующем устройстве 4, которое может приводиться в действие в направление ширины конвейерной ленты 3, то есть под прямым углом к направлению транспортировки яиц, для улучшенного распределения яиц по ширине транспортирующего устройства 4. Поперечная распределительная лента является корректировочной мерой. Когда распределение яиц на транспортирующем устройстве 4 идеально, поперечная распределительная лента 18 не приведена в действие. Однако, когда происходит неправильное распределение яиц на транспортирующем устройстве 4, определенное, например, датчиками 20 запаса и/или входными датчиками 7, поперечная распределительная лента 18 временно активируется для смещения яиц поперечной распределительной лентой 18 на сторону с относительно малым числом яиц. Когда скорость транспортировки по меньшей мере одной распределительной ленты 17 на относительно пустой стороне транспортирующего устройства 4 является относительно высокой в сравнении с другими распределительными лентами 17, то увеличивается вероятность получения лучшего распределения яиц по ширине транспортирующего устройства 4. Аналогично, когда обнаружено скопление по меньшей мере перед одной дорожкой 9, толкающее давление на соответствующей дорожке/дорожках увеличивается посредством увеличения скорости транспортировки соответствующей распределительной ленты (лент) 17. Яйца, которые переместились на одну из дорожек 9, затем катятся далее к запасу на соответствующей дорожке 9 перед переходом на разгрузочный конвейер 12. Разгрузочный конвейер 12 принимает ряд из шести яиц единовременно и транспортирует яйца далее по существу известным образом к упаковочному блоку (не показан)

На фиг.3 показан вид сверху еще одного варианта реализации части упаковочного устройства для яиц с подающим конвейером 41, транспортирующим устройством 44 для транспортировки яиц и разгрузочным конвейером 52. Подающий конвейер 41 содержит прутковый конвейер 61 с приводом (не показан) и двумя направляющими 62, которые используются для предотвращения возможного падения яиц по бокам пруткового конвейера 61. Ниже по потоку от подающего конвейера 41 расположена передающая полоса 42, которая выступает в роли разделителя между приводным подающим распределителем 41 и приводным транспортирующим устройством 44. Транспортирующее устройство 44 содержит конвейерную ленту 3 с приводом (не показан), поперечную распределительную ленту 58 и передающую полосу 45. Поперечная конвейерная лента 58 выполнена с возможностью приведения ее в действие приводом (не показан) в направлении ширины, соответствующем направлению смещения яиц. За передающей полосой расположены шесть распределительных участков 57 с ограничивающими стенками 51, которые проходят вверх по потоку от дозирующей подложки 48 к передающей полосе 45. Дозирующая подложка 48 выполнена с возможностью переноса яиц в направлении разгрузочного конвейера 52. Над дозирующей подложкой 48 расположены ограничивающие стенки 51, образующие шесть дорожек для яиц. Аналогично, вначале над дозирующей подложкой 48 расположены шесть входных датчиков 47, а в конце шесть выходных датчиков 50, которые измеряют соответственно количество яиц, доставленных от конвейера 44 яиц к дозирующей подложке 48 на каждую из дорожек, и количество яиц, выложенных с каждой дорожки на разгрузочный конвейер 52. По меньшей мере две разгрузочные дорожки могут быть связаны с распределительным участком. На фиг.3, однако, для каждого распределительного участка выполнена одна разгрузочная дорожка. С дозирующей подложки 48 яйца следуют в направлении разгрузочного конвейера 52, как описано выше со ссылкой на фиг.1 и 2.

Настоящее изобретение было описано при помощи фигур и вышеприведенного описания на основании только одного примера реализации в соответствии с настоящим изобретением. Однако понятно, что много вариантов, очевидных и неочевидных для специалиста, может быть рассмотрено в объеме защиты изобретения, определенного в нижеследующей формуле изобретения. Следовательно, число яиц в ряду может изменяться. На практике число яиц обычно составляет пять или шесть в ряду. Также могут быть рассмотрены и другие числа яиц в ряду. Ввиду своей невосприимчивости к поломке настоящее изобретение приведено как можно ближе к равномерной упаковке множеств из пяти или шести яиц в ряду. Транспортирующее устройство, показанное на чертежах, имеет два ряда направляющих, выровненных относительно друг друга. Однако возможно, чтобы направляющие были смещены так, чтобы сходиться друг к другу ниже по потоку или другим образом. На чертежах показаны только варианты реализации, в которых для каждой дорожки обеспечена отдельная распределительная лента. Однако также возможно, чтобы распределительная лента была выполнена для двух и более разгрузочных дорожек, например три распределительные ленты и три распределительных участка для двух дорожек одновременно или две распределительные ленты и распределительных участка для двух дорожек, разделенных распределительной лентой и распределительным участком для одной дорожки в упаковочном устройстве, в котором пять яиц расположены в ряд. В описанном примере реализации в качестве подающего конвейера выбран прутковый конвейер, а конвейерные ленты в качестве распределителя. Однако может быть выбран любой тип конвейера.

1. Транспортирующее устройство для транспортировки яиц для упаковочного устройства для яиц, содержащее конвейерную ленту, проходящую в направлении транспортировки от подающего наружного конца к разгрузочному наружному концу и которая при наблюдении в направлении транспортировки ограничена с обеих сторон направляющими, проходящими по меньшей мере по существу в направлении транспортировки,при этом транспортирующее устройство для транспортировки яиц выполнено с возможностью доставки яиц по меньшей мере по двум разгрузочным дорожкам разгрузочного конвейера, которые распределены в направлении ширины, проходящем под прямым углом к направлению транспортировки,отличающееся тем, чтотранспортирующее устройство для транспортировки яиц содержит по меньшей мере на части своей длины распределитель яиц по меньшей мере с двумя распределительными лентами, проходящими параллельно друг другу и выполненными с возможностью независимого приведения в действие приводящими устройствами, и расположенные на линии с ними распределительные участки, идатчики, выполненные с возможностью определения во время работы факта доставки яйца на распределительный участок для управления приводящими устройствами распределительных лент посредством управляющего устройства на основании данных, выработанных датчиками.

2. Транспортирующее устройство по п. 1, отличающееся тем, что распределительные участки расположены между распределительными лентами и разгрузочными дорожками.

3. Транспортирующее устройство по п. 2, отличающееся тем, что в начале и/или в конце каждого распределительного участка расположен датчик для определения прохождения яйца.

4. Транспортирующее устройство по любому из пп. 1-3, отличающееся тем, что выше по потоку от распределительных лент расположен по меньшей мере один датчик, выполненный с возможностью определения расстояния, на котором распределяемые яйца скопились на конвейерной ленте перед распределительными участками.

5. Транспортирующее устройство по любому из пп. 1-3, отличающееся тем, что распределительный участок содержит дозирующую подложку, по ширине которой расположены разделяющие средства для разделения общего подаваемого потока на требуемое число проходящих параллельно друг другу подпотоков.

6. Транспортирующее устройство по п. 5, отличающееся тем, что разделяющие средства проходят от перехода между распределительными лентами и распределительными участками к соответствующим разгрузочным дорожкам.

7. Транспортирующее устройство по любому из пп. 1-3, отличающееся тем, что выше по потоку от распределительных лент расположена поперечная конвейерная лента, выполненная с возможностью приведения ее в действие по меньшей мере по существу под прямым углом к направлению транспортировки транспортирующего устройства для транспортировки яиц.

8. Транспортирующее устройство по любому из пп. 1-3, отличающееся тем, что ограничивающий элемент проходит между двумя смежными распределительными участками к соответствующей границе между двумя распределительными участками разгрузочного конвейера, который присоединен или предназначен для присоединения.

9. Транспортирующее устройство по любому из пп. 1-3, отличающееся тем, что число распределительных лент соответствует числу распределительных участков.10 Транспортирующее устройство по любому из пп. 1-3, отличающееся тем, что транспортирующее устройство для транспортировки яиц содержит конвейерную ленту, проходящую по меньшей мере по существу по всей ширине транспортирующего устройства для транспортировки яиц.

11. Транспортирующее устройство по любому из пп. 1-3, отличающееся тем, что распределительные ленты проходят до передающей полосы, проходящей по ширине транспортирующего устройства для транспортировки яиц, перед распределительными участками.

12. Упаковочное устройство для яиц, содержащее транспортирующее устройство для транспортировки яиц по меньшей мере по одному из предыдущих пунктов, расположенное между подающим конвейером и разгрузочным конвейером.

13. Способ улучшения потока яиц к упаковочному устройству для яиц, содержащему подающий конвейер, транспортирующее устройство для транспортировки яиц и разгрузочный конвейер, включающий этап размещения транспортирующего устройства для транспортировки яиц по меньшей мере по одному из пп. 1-11 между подающим конвейером и разгрузочным конвейером.

14. Способ распределения общего потока яиц на требуемое число подпотоков с использованием транспортирующего устройства для транспортировки яиц по любому из пп. 1-11.
