Патент ссср 259550
Иллюстрации
Реферат

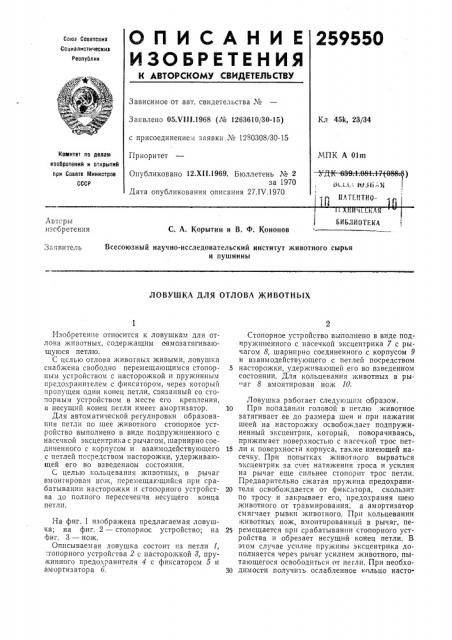

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
259550
Совэ Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 05.Ч1!1.1968 (М 1263610/30-15) с присоединением заявки № 1280308/30-15
Приоритет
Кл 45k, 23/34
Комитет па делам
МПК А Olm иаобретеиий и открытий при Совете йтикистров
СССР
Опубликовано 12.Xl l.1969. Бюллетень № 2 за 1970
Дата опубликования описания 27.IV.1970
I ьу
П.1тГИти0i Л
БИБЛИОТЕКА t
Лвтсры изобретения
С. А. Корытин и В. Ф. Кононов
Всесоюзный научно-исследовательский институт животного сырья и пушнины
Заявитель
ЛОВУШКА ДЛЯ ОТЛОВА ЖИВОТНЬ!Х
Изобретение относится к ловушкам для отлова животных, содержащим еамозатягивающу юся петлю.
С целью отлова животных живыми, ловушка снабжена свободно перемещающимся стопорпым устройством с насторожкой и пружинным предохранителем с фиксатором, через который пропущен один конец петли, связанный со стопорным устройством в месте его крепления, и несущий конец петли имеет амортизатор.
Для автоматической регулировки образования петли по шее животного стопорное устройство выполнено в виде подпружиненного с насечкой эксцентрика с рычагом, шарнирно соединенного с корпусом и взаимодействующего с петлей посредством насторожки, удерживающей его во взведенном состоянии.
С целью кольцевания животных, в рычаг вмонтировач но>к, перемещающийся при срабатывании насторожки и стопорного устройства до полного пересечения несущего конца петли.
На фиг. 1 изображена предлагаемая ловушка; на фиг. 2 — стопорное устройство; на стиг. 3 — нож.
Описываемая ловушка состоит из петли /, :топорного устройства 2 с насторожкой 8, прукинного предохранителя 4 с фиксатором 5 и ам ортиз а тор а 6.
Стопорное устройство выполнено в виде подпружиненного с насечкой эксцентрика 7 с рычагом 8, шарнирно соединенного с корпусом 9 и взаимодействующего с петлей посредством
5 насторожки, удерживающей его во взведенном состоянии. Для кольцевания животных в рыаг 8 вмонтирован нож /О.
Ловушка работает следующим образом.
10 При попадании головой в петлю животное затягивает ее до размера шеи и при нажатии шеей на насторожку освобождает подпружиненный эксцентрик, который, поворачиваясь, прижимает поверхностью с насечкой трос пет15 ли к поверхности корпуса, также имеющей насечку. При попытках животного вырваться эксцентрик за счет натяжения троса и усилия на рычаг еще сильнее стопорит трос петли.
Предварительно сжатая пружина предохрани20 теля освобождается от фиксатора, скользит по тросу и закрывает его, предохраняя шею животного от травмирования, а амортизатор смягчает рывки животного. При кольцевании кивотных нож, вмонтированный в рычаг, пе25 ремещается при срабатывании стопорного устройства и обрезает несущий конец петли. В этом случае усилие пружины эксцентрика дополняется через рычаг усилием животного, пытающегося освободиться от пегли. При необхо30 димости получи1ь ослабленное кольцо насто259550
Предмет изобретения
9 иг Р
Фиг. 1
Составитель Б. Стромилов
Редактор T. А. Киселева Техред Т; l1. Курилко Корректор Т. А. Абрамова
Заказ 906 9 Тираж 499 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва )К-35, Раушская паб., д. 4!5
Типография, пр. Са>пунова, 2 рожка разгибается больше, благодаря чему она раньше срабатывает.
1. Ловушка для отлова животных, содержащая самозатягивающуюся пезлю, отличаюи1аяся тем, что, с целью отлова животных живыми, она снабжена свободно перемещающимся стопорнь1м устройством с насторожкой и пружинным предохранителем с фиксатором, через который пропущен один конец петли, связанный со стопорным устройством в месте его крепления, а несущий конец петли имеет амортизатор.
2. Ловушка по п. 1, отличгдюаюяая тем, что, с целью автоматической регулировки образования петли по шее животно;.о, стопорное устрсйство выполнено в виде,.одпружкпенного с
5 насечкой эксцентрп.:а " рыча-ом I" пони-.,но соединенного с корпусом и Bçÿ:мо ейстзу;ощего с петлей посредством насторо>к .и, удерживающей его во взведенном со:тоянии, 10 3. Ловушка по пп. 1 и 2, отлачаю лаяся тем. что, с целью кольцевапия жиготных. в рыча-. вмонтирован нож, перемеща;оьцнйся при срабатывании насторожки и стопсрно.о у-.т ойсгва до полного пересечения несущего конца
15 петли.
