Способ, устройство и система для записи мультимедийных данных

Способ, устройство и система для записи мультимедийных данных

Иллюстрации

Показать все

Реферат

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

[0001] Настоящее изобретение относится к области техники связи и, в частности, относится к способу, устройству и системе для записи мультимедийных данных.

УРОВЕНЬ ТЕХНИКИ

[0002] При передаче мультимедийных данных (например, при аудио- и видеосвязи) стандартная функция заключается в том, чтобы записывать мультимедийные данные (например, аудиоданные и видеоданные), передаваемые между терминалами связи. С развитием услуг унифицированной связи (UC) и услуг IP-контакт-центра (IPCC) клиенты уже рассматривают функцию записи в качестве обязательного признака нового создаваемого сетевого офиса и одновременно требуют переустройства большого числа офисов в существующих сетях таким образом, чтобы добавлять функцию записи.

[0003] В данный момент основной способ записи основан на механизме распределения мультимедийных данных, т.е. устройство распределения сначала получает все мультимедийные данные из принимаемых пакетов данных и централизованно распределяет все мультимедийные данные в каждое устройство записи. Каждое устройство записи получает мультимедийные данные из определенного числа трактов и записывает полученные мультимедийные данные в качестве файлов. Например, при условии 3000 вызовов одновременно данные 3000 вызовов включают в себя 3000 фрагментов мультимедийных данных (включающих в себя аудио- и видеоданные) и служебных сигналов для установления и управления каналами, используемыми для передачи 3000 фрагментов мультимедийных данных, и после приема пакетов данных 3000 вызовов устройство распределения сначала получает мультимедийные данные (например, аудио- и видеоданные) для 3000 вызовов из пакетов данных и распределяет 3000 фрагментов мультимедийных данных в 12 устройств записи для записи. Например, 3000 фрагментов мультимедийных данных равномерно распределяются в 12 устройств записи для записи способом равномерного распределения, и каждое устройство записи получает 250 фрагментов мультимедийных данных и записывает принятые 250 фрагментов мультимедийных данных в качестве файлов.

[0004] Устройство распределения должно обрабатывать и распределять все принимаемые мультимедийные данные. Если объем мультимедийных данных, одновременно обрабатываемых и распределяемых посредством устройства распределения, является относительно большим, объем потребляемых ресурсов является существенным, что приводит к тому, что принимаемые мультимедийные данные не могут быть обработаны и распределены вовремя, и в результате получается "узкое место" производительности, так что эффективность записи мультимедийных данных является относительно низкой.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

[0005] Для того чтобы гарантировать обработку принимаемых мультимедийных данных, даже если объем данных является очень большим, настоящее изобретение предоставляет способ для записи мультимедийных данных с тем, чтобы разрешать проблему низкой эффективности записи мультимедийных данных.

[0006] В первом аспекте предоставляется способ для записи мультимедийных данных, причем способ включает в себя:

- формирование, посредством устройства распределения, инструкции записи, причем инструкция записи включает в себя идентификационную информацию мультимедийных данных, и идентификационная информация мультимедийных данных используется для идентификации мультимедийных данных, которые должны записываться; и

- отправку, посредством устройства распределения, инструкции записи в устройство записи, так что устройство записи идентифицирует мультимедийные данные, соответствующие идентификационной информации мультимедийных данных, и записывает мультимедийные данные.

[0007] В первом возможной форме реализации, перед формированием, посредством устройства распределения, инструкции записи способ дополнительно включает в себя: прием, посредством устройства распределения, передачи служебных сигналов, причем передача служебных сигналов представляет собой передачу служебных сигналов для установления канала для передачи мультимедийных данных; и формирование, посредством устройства распределения, инструкции записи представляет собой: получение, посредством устройства распределения и согласно передаче служебных сигналов, идентификационной информации мультимедийных данных и формирование инструкции записи, включающей в себя идентификационную информацию мультимедийных данных.

[0008] Во второй возможной форме реализации получение идентификационной информации мультимедийных данных согласно передаче служебных сигналов включает в себя:

- получение идентификатора вызова из поля заголовка идентификатора вызова в передаче служебных сигналов и использование идентификатора вызова в качестве идентификационной информации мультимедийных данных; или

- передача служебных сигналов включает в себя информацию протокола описания сеанса (SDP), получение IP-адреса из поля информации соединения в SDP-информации и использование IP-адреса в качестве идентификационной информации мультимедийных данных; или получение номера порта из поля имени и транспортного адреса мультимедиа в SDP-информации и использование номера порта в качестве идентификационной информации мультимедийных данных; или получение IP-адреса из поля информации соединения в SDP-информации, получение номера порта из поля имени и транспортного адреса мультимедиа в SDP-информации и использование IP-адреса и номера порта в качестве идентификационной информации мультимедийных данных.

[0009] В третьей возможной форме реализации формирование инструкции записи, включающей в себя идентификационную информацию мультимедийных данных, включает в себя: запись полученной идентификационной информации мультимедийных данных, получение информации инструкции записи для инструктирования записи мультимедийных данных, соответствующих идентификационной информации мультимедийных данных, и формирование инструкции записи.

[0010] В четвертой возможной форме реализации, перед формированием, посредством устройства распределения, инструкции записи способ дополнительно включает в себя: прием, посредством устройства распределения, передачи служебных сигналов, причем передача служебных сигналов представляет собой передачу служебных сигналов для установления канала для передачи мультимедийных данных, и передача служебных сигналов включает в себя идентификационную информацию мультимедийных данных; и формирование, посредством устройства распределения, инструкции записи представляет собой: использование, посредством устройства распределения, передачи служебных сигналов в качестве инструкции записи.

[0011] В пятой возможной форме реализации, перед формированием инструкции записи способ дополнительно включает в себя: определение того, что передача служебных сигналов удовлетворяет предварительно установленной первой политике записи, причем первая политика записи используется для определения передачи служебных сигналов, соответствующей мультимедийным данным, которые должны записываться.

[0012] В шестой возможной форме реализации определение того, что передача служебных сигналов удовлетворяет предварительно установленной первой политике записи, включает в себя: определение того, что передача служебных сигналов включает в себя номер вызывающего абонента или номер вызываемого абонента, который совпадает с предварительно установленным номером для записи; или определение того, что передача служебных сигналов включает в себя IP-адрес, который совпадает с предварительно установленным IP-адресом.

[0013] В седьмой возможной форме реализации, перед формированием, посредством устройства распределения, инструкции записи способ дополнительно включает в себя: прием, посредством устройства распределения, идентификационной информации мультимедийных данных из устройства управления.

[0014] В восьмой возможной форме реализации, перед формированием инструкции записи, включающей в себя идентификационную информацию мультимедийных данных, способ дополнительно включает в себя: прием, посредством устройства распределения, номера вызывающего абонента или номера вызываемого абонента, соответствующего идентификационной информации мультимедийных данных, из устройства управления, и определение того, что номер вызывающего абонента или номер вызываемого абонента совпадает с предварительно установленным номером для записи.

[0015] В девятой возможной форме реализации:

- устройство распределения определяет, согласно предварительно установленной второй политике записи, устройство записи для записи мультимедийных данных и отправляет инструкцию записи в определенное устройство записи; или

- устройство распределения отправляет инструкцию записи во все устройства записи, которые обмениваются данными с устройством распределения, так что каждое устройство записи из всех устройств записи определяет то, представляют собой или нет мультимедийные данные, соответствующие идентификационной информации мультимедийных данных, мультимедийные данные, которые инструктируется записывать устройству записи, и записывает мультимедийные данные, когда результат определения представляет собой "Да".

[0016] В десятой возможной форме реализации идентификационная информация мультимедийных данных включает в себя:

- идентификатор вызова, соответствующий мультимедийным данным;

- IP-адрес, соответствующий мультимедийным данным;

- номер порта, соответствующий мультимедийным данным; или

- IP-адрес и номер порта, которые соответствуют мультимедийным данным.

[0017] В одиннадцатой возможной форме реализации устройство распределения формирует инструкцию записи согласно предварительно установленной третьей политике записи, причем третья политика записи используется для определения идентификационной информации мультимедийных данных, соответствующей мультимедийным данным, которые должно записывать устройство записи.

[0018] В двенадцатой возможной форме реализации формирование, посредством устройства распределения, инструкции записи согласно третьей политике записи включает в себя: получение, посредством устройства распределения, предварительно установленной пользовательской идентификационной информации, соответствующей устройству записи, получение предварительно установленной идентификационной информации мультимедийных данных, соответствующей пользовательской идентификационной информации, и формирование инструкции записи, включающей в себя идентификационную информацию мультимедийных данных; или получение, посредством устройства распределения, предварительно установленной идентификационной информации мультимедийных данных, соответствующей устройству записи, и формирование инструкции записи, включающей в себя идентификационную информацию мультимедийных данных.

[0019] В тринадцатой возможной форме реализации идентификационная информация мультимедийных данных включает в себя:

- IP-адрес, соответствующий мультимедийным данным;

- номер порта, соответствующий мультимедийным данным; или

- IP-адрес и номер порта, которые соответствуют мультимедийным данным.

[0020] В четырнадцатой возможной форме реализации инструкция записи дополнительно включает в себя тип данных для мультимедийных данных, которые должны записываться, так что устройство записи записывает мультимедийные данные, соответствующие типу данных.

[0021] В еще одной другой форме реализации способа для записи мультимедийных данных способ включает в себя:

- прием, посредством устройства записи, инструкции записи из устройства распределения, причем инструкция записи включает в себя идентификационную информацию мультимедийных данных, и идентификационная информация мультимедийных данных используется для идентификации мультимедийных данных, которые должны записываться;

- идентификацию, посредством устройства записи и согласно идентификационной информации мультимедийных данных, мультимедийных данных, которые должны записываться; и

- запись, посредством устройства записи, мультимедийных данных.

[0022] В предпочтительной форме реализации способа для записи мультимедийных данных идентификационная информация мультимедийных данных включает в себя:

- идентификатор вызова, соответствующий мультимедийным данным;

- IP-адрес, соответствующий мультимедийным данным;

- номер порта, соответствующий мультимедийным данным; или

- IP-адрес и номер порта, которые соответствуют мультимедийным данным.

[0023] В дополнительном возможном способе реализации:

- идентификационная информация мультимедийных данных включает в себя идентификатор вызова, устройство записи определяет то, включает или нет принимаемый пакет данных в себя идентификатор вызова, и если "Да", определяет то, что данные, включенные в пакет данных, представляют собой мультимедийные данные, которые должны записываться; или

- идентификационная информация мультимедийных данных включает в себя идентификатор вызова, устройство записи получает передачу служебных сигналов, включающую в себя идентификатор вызова, получает IP-адрес из полученной передачи служебных сигналов, определяет то, представляет собой или нет целевой IP-адрес или исходный IP-адрес в принимаемом пакете данных полученный IP-адрес, и если результат определения представляет собой "Да", определяет то, что данные, включенные в пакет данных, представляют собой мультимедийные данные, которые должны записываться; или

- идентификационная информация мультимедийных данных включает в себя идентификатор вызова, устройство записи получает передачу служебных сигналов, включающую в себя идентификатор вызова, получает номер порта из полученной передачи служебных сигналов, определяет то, представляет собой или нет номер целевого порта или номер исходного порта в принимаемом пакете данных полученный номер порта, и если результат определения представляет собой "Да", определяет то, что данные, включенные в пакет данных, представляют собой мультимедийные данные, которые должны записываться; или

- идентификационная информация мультимедийных данных включает в себя идентификатор вызова, устройство записи получает передачу служебных сигналов, включающую в себя идентификатор вызова, получает IP-адрес и номер порта из полученной передачи служебных сигналов, определяет то, представляют собой или нет целевой IP-адрес и номер целевого порта в принимаемом пакете данных полученный IP-адрес и номер порта, и если результат определения представляет собой "Да", определяет то, что данные, включенные в пакет данных, представляют собой мультимедийные данные, которые должны записываться; или

- идентификационная информация мультимедийных данных включает в себя идентификатор вызова, устройство записи получает передачу служебных сигналов, включающую в себя идентификатор вызова, получает IP-адрес и номер порта из полученной передачи служебных сигналов, определяет то, представляют собой или нет исходный IP-адрес и номер исходного порта в принимаемом пакете данных полученный IP-адрес и номер порта, и если результат определения представляет собой "Да", определяет то, что данные, включенные в пакет данных, представляют собой мультимедийные данные, которые должны записываться; или

- идентификационная информация мультимедийных данных включает в себя IP-адрес, устройство записи определяет то, представляет собой или нет целевой IP-адрес или исходный IP-адрес в принимаемом пакете данных IP-адрес, включенный в инструкцию записи, и если результат определения представляет собой "Да", определяет то, что данные, включенные в пакет данных, представляют собой мультимедийные данные, которые должны записываться; или

- идентификационная информация мультимедийных данных включает в себя номер порта, устройство записи определяет то, представляет собой или нет номер целевого порта или номер исходного порта в принимаемом пакете данных номер порта, включенный в инструкцию записи, и если результат определения представляет собой "Да", определяет то, что данные, включенные в пакет данных, представляют собой мультимедийные данные, которые должны записываться; или

- идентификационная информация мультимедийных данных включает в себя IP-адрес и номер порта, устройство записи определяет то, представляют собой или нет целевой IP-адрес и номер целевого порта в принимаемом пакете данных IP-адрес и номер порта, которые включаются в инструкцию записи, и если результат определения представляет собой "Да", определяет то, что данные, включенные в пакет данных, представляют собой мультимедийные данные, которые должны записываться; или

- идентификационная информация мультимедийных данных включает в себя IP-адрес и номер порта, устройство записи определяет то, представляют собой или нет исходный IP-адрес и номер исходного порта в принимаемом пакете данных IP-адрес и номер порта, которые включаются в инструкцию записи, и если результат определения представляет собой "Да", определяет то, что данные, включенные в пакет данных, представляют собой мультимедийные данные, которые должны записываться.

[0024] В еще одной другой возможной форме реализации, перед идентификацией, посредством устройства записи и согласно идентификационной информации мультимедийных данных, мультимедийных данных, которые должны записываться, способ дополнительно включает в себя: отбор принимаемых мультимедийных данных посредством устройства записи, чтобы получать мультимедийные данные, которые соответствуют набору идентификационной информации мультимедийных данных, и набор идентификационной информации мультимедийных данных предварительно конфигурируется или получается из устройства распределения либо формируется согласно идентификационной информации мультимедийных данных, включенной в ранее принимаемую инструкцию записи; и идентификацию, посредством устройства записи и согласно идентификационной информации мультимедийных данных, мультимедийных данных, которые должны записываться, из мультимедийных данных, которые получаются через отбор.

[0025] В еще одной другой возможной форме реализации набор идентификационной информации мультимедийных данных включает в себя: диапазон IP-адресов; или диапазон номеров портов.

[0026] Согласно второму аспекту настоящего изобретения, предоставляется устройство распределения для записи мультимедийных данных, причем устройство распределения включает в себя:

- блок формирования инструкций, сконфигурированный с возможностью формировать инструкцию записи, причем инструкция записи включает в себя идентификационную информацию мультимедийных данных, и идентификационная информация мультимедийных данных используется для идентификации мультимедийных данных, которые должны записываться;

- блок отправки инструкций, сконфигурированный с возможностью отправлять инструкцию записи в устройство записи, так что устройство записи идентифицирует мультимедийные данные, соответствующие идентификационной информации мультимедийных данных, и записывает мультимедийные данные.

[0027] В первом возможном способе реализации устройство распределения дополнительно включает в себя: первый блок приема данных, сконфигурированный с возможностью принимать служебные сигналы, причем передача служебных сигналов представляет собой передачу служебных сигналов для установления канала для передачи мультимедийных данных; и блок формирования инструкций сконфигурирован с возможностью получать идентификационную информацию мультимедийных данных согласно передаче служебных сигналов и формировать инструкцию записи, включающую в себя идентификационную информацию мультимедийных данных.

[0028] Во второй возможной форме реализации устройства распределения:

- блок формирования инструкций сконфигурирован с возможностью получать идентификатор вызова из поля заголовка идентификатора вызова в передаче служебных сигналов, использовать идентификатор вызова в качестве идентификационной информации мультимедийных данных и формировать инструкцию записи, включающую в себя идентификатор вызова; или

- передача служебных сигналов включает в себя информацию протокола описания сеанса (SDP), и блок формирования инструкций сконфигурирован с возможностью получать IP-адрес из поля информации соединения в SDP-информации, использовать IP-адрес в качестве идентификационной информации мультимедийных данных и формировать инструкцию записи, включающую в себя IP-адрес; или получать номер порта из поля имени и транспортного адреса мультимедиа в SDP-информации, использовать номер порта в качестве идентификационной информации мультимедийных данных и формировать инструкцию записи, которая включает в себя номер порта; или получать IP-адрес из поля информации соединения в SDP-информации, получать номер порта из поля имени и транспортного адреса мультимедиа в SDP-информации, использовать IP-адрес и номер порта в качестве идентификационной информации мультимедийных данных и формировать инструкцию записи, включающую в себя IP-адрес и номер порта.

[0029] В третьей возможной форме реализации устройства распределения блок формирования инструкций сконфигурирован с возможностью получать идентификационную информацию мультимедийных данных согласно передаче служебных сигналов, записывать полученную идентификационную информацию мультимедийных данных и формировать инструкцию записи после получения информации инструкции записи для инструктирования записи мультимедийных данных.

[0030] В четвертой возможной форме реализации устройство распределения дополнительно включает в себя: второй блок приема данных, сконфигурированный с возможностью принимать служебные сигналы, причем передача служебных сигналов представляет собой передачу служебных сигналов для установления канала для передачи мультимедийных данных, и передача служебных сигналов включает в себя идентификационную информацию мультимедийных данных; и блок формирования инструкций сконфигурирован с возможностью использовать передачу служебных сигналов в качестве инструкции записи.

[0031] В пятой возможной форме реализации устройства распределения блок формирования инструкций дополнительно сконфигурирован с возможностью определять то, что передача служебных сигналов удовлетворяет предварительно установленной первой политике записи; определение того, что передача служебных сигналов удовлетворяет предварительно установленной первой политике записи включает в себя: определение того, что передача служебных сигналов включает в себя номер вызывающего абонента или номер вызываемого абонента, который совпадает с предварительно установленным номером для записи; или определение того, что передача служебных сигналов включает в себя IP-адрес, который совпадает с предварительно установленным IP-адресом.

[0032] В шестой возможной форме реализации устройство распределения дополнительно включает в себя: блок приема идентификационной информации мультимедийных данных, сконфигурированный с возможностью принимать идентификационную информацию мультимедийных данных из устройства управления.

[0033] В седьмой возможной форме реализации устройства распределения блок приема идентификационной информации мультимедийных данных дополнительно сконфигурирован с возможностью принимать, из устройства управления, номер вызывающего абонента или номер вызываемого абонента, соответствующий идентификационной информации мультимедийных данных; и блок формирования инструкций дополнительно сконфигурирован с возможностью определять то, что номер вызывающего абонента или номер вызываемого абонента совпадает с предварительно установленным номером для записи.

[0034] В восьмой возможной форме реализации устройства распределения:

- устройство распределения дополнительно включает в себя блок определения устройств записи, сконфигурированный с возможностью определять, согласно предварительно установленной второй политике записи, устройство записи для записи мультимедийных данных; и блок отправки инструкций сконфигурирован с возможностью отправлять инструкцию записи в определенное устройство записи; или

- блок отправки инструкций сконфигурирован с возможностью отправлять инструкцию записи во все устройства записи, которые обмениваются данными с устройством распределения, так что каждое устройство записи из всех устройств записи определяет то, представляют собой или нет мультимедийные данные, соответствующие идентификационной информации мультимедийных данных, мультимедийные данные, которые инструктируется записывать устройству записи, и записывает мультимедийные данные, когда результат определения представляет собой "Да".

[0035] В девятой возможной форме реализации устройства распределения блок формирования инструкций сконфигурирован с возможностью формировать инструкцию записи согласно предварительно установленной третьей политике записи, причем третья политика записи используется для определения идентификационной информации мультимедийных данных, соответствующей мультимедийным данным, которые должно записывать устройство записи.

[0036] В десятой возможной форме реализации устройства распределения:

- блок формирования инструкций сконфигурирован с возможностью получать предварительно установленную пользовательскую идентификационную информацию, соответствующую устройству записи, получать предварительно установленную идентификационную информацию мультимедийных данных, соответствующую пользовательской идентификационной информации, и формировать инструкцию записи, включающую в себя идентификационную информацию мультимедийных данных; или

- блок формирования инструкций сконфигурирован с возможностью получать предварительно установленную идентификационную информацию мультимедийных данных, соответствующую устройству записи, и формировать инструкцию записи, включающую в себя идентификационную информацию мультимедийных данных.

[0037] Согласно третьему аспекту настоящего изобретения предоставляется устройство записи для записи мультимедийных данных, причем устройство записи включает в себя:

- блок приема инструкций, сконфигурированный с возможностью принимать инструкцию записи из устройства распределения, причем инструкция записи включает в себя идентификационную информацию мультимедийных данных, и идентификационная информация мультимедийных данных используется для идентификации мультимедийных данных, которые должны записываться;

- блок идентификации мультимедийных данных, сконфигурированный с возможностью идентифицировать, согласно идентификационной информации мультимедийных данных, мультимедийные данные, которые должны записываться; и

- блок записи, сконфигурированный с возможностью записывать мультимедийные данные.

[0038] В первой возможной форме реализации устройства записи:

- идентификационная информация мультимедийных данных включает в себя идентификатор вызова; блок идентификации мультимедийных данных сконфигурирован с возможностью определять то, включает или нет принимаемый пакет данных в себя идентификатор вызова, и если "Да", определять то, что данные, включенные в пакет данных, представляют собой мультимедийные данные, которые должны записываться; или

- идентификационная информация мультимедийных данных включает в себя идентификатор вызова, блок идентификации мультимедийных данных сконфигурирован с возможностью получать передачу служебных сигналов, включающую в себя идентификатор вызова согласно идентификатору вызова, получать IP-адрес из полученной передачи служебных сигналов, определять то, представляет собой или нет целевой IP-адрес или исходный IP-адрес в принимаемом пакете данных полученный IP-адрес, и если результат определения представляет собой "Да", определять то, что данные, включенные в пакет данных, представляют собой мультимедийные данные, которые должны записываться; или

- идентификационная информация мультимедийных данных включает в себя идентификатор вызова, блок идентификации мультимедийных данных сконфигурирован с возможностью получать передачу служебных сигналов, включающую в себя идентификатор вызова согласно идентификатору вызова, получать номер порта из полученной передачи служебных сигналов, определять то, представляет собой или нет номер целевого порта или номер исходного порта в принимаемом пакете данных полученный номер порта, и если результат определения представляет собой "Да", определять то, что данные, включенные в пакет данных, представляют собой мультимедийные данные, которые должны записываться; или

- идентификационная информация мультимедийных данных включает в себя идентификатор вызова, блок идентификации мультимедийных данных сконфигурирован с возможностью получать передачу служебных сигналов, включающую в себя идентификатор вызова согласно идентификатору вызова, получать IP-адрес и номер порта из полученной передачи служебных сигналов, определять то, представляют собой или нет целевой IP-адрес и номер целевого порта в принимаемом пакете данных полученный IP-адрес и номер порта, и если результат определения представляет собой "Да", определять то, что данные, включенные в пакет данных, представляют собой мультимедийные данные, которые должны записываться; или

- идентификационная информация мультимедийных данных включает в себя идентификатор вызова, блок идентификации мультимедийных данных сконфигурирован с возможностью получать передачу служебных сигналов, включающую в себя идентификатор вызова согласно идентификатору вызова, получать IP-адрес и номер порта из полученной передачи служебных сигналов, определять то, представляют собой или нет исходный IP-адрес и номер исходного порта в принимаемом пакете данных полученный IP-адрес и номер порта, и если результат определения представляет собой "Да", определять то, что данные, включенные в пакет данных, представляют собой мультимедийные данные, которые должны записываться; или

- идентификационная информация мультимедийных данных включает в себя IP-адрес, блок идентификации мультимедийных данных сконфигурирован с возможностью определять то, представляет собой или нет целевой IP-адрес или исходный IP-адрес в принимаемом пакете данных IP-адрес, включенный в инструкцию записи, и если результат определения представляет собой "Да", определять то, что данные, включенные в пакет данных, представляют собой мультимедийные данные, которые должны записываться; или

- идентификационная информация мультимедийных данных включает в себя номер порта, блок идентификации мультимедийных данных сконфигурирован с возможностью определять то, представляет собой или нет номер целевого порта или номер исходного порта в принимаемом пакете данных номер порта, включенный в инструкцию записи, и если результат определения представляет собой "Да", определять то, что данные, включенные в пакет данных, представляют собой мультимедийные данные, которые должны записываться; или

- идентификационная информация мультимедийных данных включает в себя IP-адрес и номер порта, блок идентификации мультимедийных данных сконфигурирован с возможностью определять то, представляют собой или нет целевой IP-адрес и номер целевого порта в принимаемом пакете данных IP-адрес и номер порта, которые включаются в инструкцию записи, и если результат определения представляет собой "Да", определять то, что данные, включенные в пакет данных, представляют собой мультимедийные данные, которые должны записываться; или

- идентификационная информация мультимедийных данных включает в себя IP-адрес и номер порта, устройство записи определяет то, представляют собой или нет исходный IP-адрес и номер исходного порта в принимаемом пакете данных IP-адрес и номер порта, которые включаются в инструкцию записи, и если результат определения представляет собой "Да", определяет то, что данные, включенные в пакет данных, представляют собой мультимедийные данные, которые должны записываться.

[0039] Во второй возможной форме реализации устройства записи:

- устройство записи дополнительно включает в себя блок приема данных, сконфигурированный с возможностью принимать мультимедийные данные;

- устройство записи дополнительно включает в себя блок отбора мультимедийных данных, сконфигурированный с возможностью отбирать принимаемые мультимедийные данные, чтобы получать мультимедийные данные, которые соответствуют набору идентификационной информации мультимедийных данных, и набор идентификационной информации мультимедийных данных предварительно конфигурируется или получается из устройства распределения, либо формируется согласно идентификационной информации мультимедийных данных, включенной в ранее принимаемую инструкцию записи; и

- блок идентификации мультимедийных данных сконфигурирован с возможностью идентифицировать, согласно идентификационной информации мультимедийных данных, включенной в инструкцию записи, мультимедийные данные, которые должны записываться, из мультимедийных данных, которые получаются через отбор.

[0040] Согласно четвертому аспекту настоящего изобретения, предоставляется система для записи мультимедийных данных, причем система включает в себя:

- устройство распределения, которое представляет собой устройство распределения в третьем аспекте либо в любом из первого-десятого возможных способов реализации в третьем аспекте; и

- устройство записи, которое представляет собой устройство записи в четвертом аспекте либо в первом или втором возможном способе реализации в четвертом аспекте.

[0041] В первом возможном способе реализации система дополнительно включает в себя зеркальный коммутатор, и устройство записи принимает мультимедийные данные из зеркального коммутатора.

[0042] Во второй возможной форме реализации система дополнительно включает в себя устройство управления, и устройство распределения принимает служебные сигналы или идентификационную информацию мультимедийных данных из устройства управления.

[0043] Через вышеприведенные решения устройство распределения не должно обязательно обрабатывать и распределять все мультимедийные данные, а должно только определять идентификационную информацию мультимедийных данных, соответствующую мультимедийным данным, которые должны записываться, и отправлять идентификационную информацию мультимедийных данных в устройство записи, и устройство записи идентифицирует мультимедийные данные, соответствующие идентификационной информации мультимедийных данных, и записывает мультимедийные данные, так что объем данных, который обрабатывает устройство распределения, является небольшим, за счет этого повышая эффективность записи мультимедийных данных.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[0044] Чтобы более понятно иллюстрировать технические решения настоящего изобретения, далее кратко описаны прилагаемые чертежи вариантов осуществления настоящего изобретения и предшествующего уровня техники. Очевидно, что прилагаемые чертежи в нижеприведенном описании показывают только некоторые варианты осуществления настоящего изобретения.

[0045] Фиг. 1 является схематичным видом архитектуры системы согласно варианту осуществления настоящего изобретения;

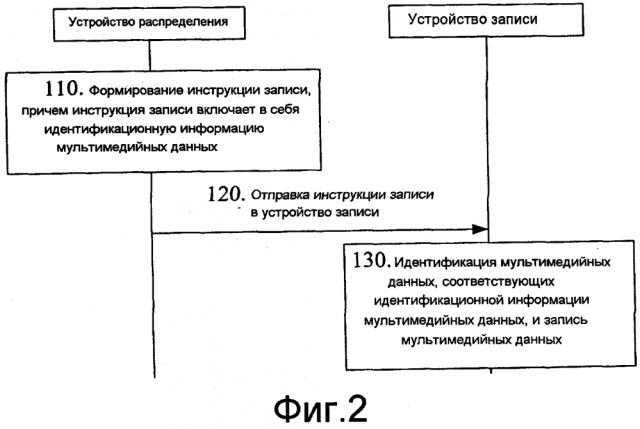

[0046] фиг. 2 является блок-схемой последовательности операций способа согласно первому варианту осуществления настоящего изобретения;

[0047] фиг. 3-1 и фиг. 3-2 показывают структурные примеры сообщения SIP (по протоколу инициирования сеансов);

[0048] фиг. 4-1 и фиг. 4-2 показывают структурные примеры IP-пакета, инкапсулирующего пакет RTP (по транспортному протоколу реального времени);

[0049] фиг. 5 является схематичным видом оптимального примерного способа реализации согласно первому варианту осуществления настоящего изобретения;

[0050] фиг. 6 является схематичным структурным видом устройства согласно второму варианту осуществления настоящего изобретения;

[0051] фиг. 7 является схематичным структурным видом другого устройства согласно второму варианту осуществления настоящего и
