Реферат

Уровень техники

Представленная технология относится к области техники громкоговорителей и более конкретно к области техники для обеспечения повышенной эффективности акустического преобразования и улучшенного качества звука посредством предотвращения вытекания магнитной текучей среды, заполняющей магнитный зазор.

Некоторые громкоговорители имеют магнит кольцеобразной формы, ярмо, имеющее центральный полюсной участок, и пластину, изготовленную из магнитного материала. Звуковая катушка, намотанная на каркас катушки, удерживается в магнитном зазоре, сформированном между центральным полюсным участком и пластиной. В таком громкоговорителе, когда ток проходит через звуковую катушку, каркас катушки движется в осевом направлении центрального полюсного участка, создавая таким образом звук.

Дополнительно, некоторые громкоговорители имеют упругий демпфер кольцеобразной формы. Внутренний круговой участок демпфера соединяется с наружной круговой поверхностью каркаса катушки, а наружный круговой участок демпфера соединяется с рамой, служащей в качестве кожуха. Демпфер способен удерживать звуковую катушку в магнитном зазоре без касания этой катушкой пластины во время движения каркаса катушки.

Однако демпфер составляет некоторый процент от общего веса громкоговорителя. Поэтому громкоговоритель из-за демпфера становится тяжелым, препятствуя движению каркаса катушки и приводя в результате к пониженной эффективности акустического преобразования. Демпфер составляет, например, приблизительно 15-20% от общего веса громкоговорителя.

По этой причине в некоторых громкоговорителях магнитная текучая среда заполняет данный участок, вместо того, чтобы использовать демпфер, снижая таким образом вес громкоговорителя и обеспечивая повышенную эффективность акустического преобразования (см., например, японские выложенные патентные заявки №1996-79886 (патентный документ 1) и №2003-32791 (патентный документ 2)).

В громкоговорителе, описанном в патентном документе 1, магнитная текучая среда заполняет магнитный зазор, сформированный между центральным полюсным участком и пластиной, и звуковая катушка, намотанная на каркас катушки, удерживается в этом же магнитном зазоре.

В громкоговорителе, описанном в патентном документе 2, к центральной крышке, расположенной на верхушке каркаса катушки, крепится ось. Конец оси вставляется в сквозное отверстие, сформированное в центральном полюсном участке, через втулку и магнитная текучая среда заполняет пространство между осью и втулкой. Магнитная текучая среда располагается там, где в центральном полюсном участке магнитная индукция является максимальной.

Сущность изобретения

В громкоговорителе, описанном в патентном документе 1, однако, звуковая катушка удерживается в магнитном зазоре магнитной текучей средой, заполняющей магнитный зазор. В результате, когда каркас катушки движется, магнитная текучая среда вытекает из магнитного зазора, приводя таким образом к уменьшению количества магнитной текучей среды, заполняющей магнитный зазор, и затруднению стабильного создания звука.

Дополнительно, в громкоговорителе, описанном в патентном документе 1, магнитная текучая среда перемешивается во время движения каркаса катушки, возможно, вызывая аномальный шум и снижая в итоге качество звука.

В громкоговорителе, описанном в патентном документе 2, с другой стороны, магнитная текучая среда не может с легкостью вытекать из магнитного зазора во время движения каркаса катушки, поскольку магнитная текучая среда залита на участок центрального полюса, туда, где магнитная индукция максимальна.

Однако из-за наличия оси громкоговоритель является тяжелым, препятствуя таким образом движению каркаса катушки и приводя в результате к пониженной эффективности акустического преобразования.

Дополнительно, в результате движения оси во время движения каркаса катушки магнитная текучая среда перемешивается, возможно, создавая аномальный шум. Это может приводить к искажению выходного сигнала, приводя таким образом к пониженному качеству звука.

В свете вышесказанного, желательно преодолеть упомянутые выше проблемы и обеспечить повышенную эффективность акустического преобразования и улучшенное качество звука.

Во-первых, в соответствии с вариантом осуществления, соответствующим представленной технологии, обеспечивается громкоговоритель, содержащий магнит, ярмо, пластину, каркас катушки, звуковую катушку, диафрагму и магнитную текучую среду. Магнит изготавливается в кольцеобразной форме. Ярмо имеет участок центрального полюса, вставленный в центр магнита. Пластина изготавливается в кольцеобразной форме и устанавливается на наружную круговую поверхность участка центрального полюса ярма, прикрепляясь, в то же самое время, к магниту. Каркас катушки изготавливается в цилиндрической форме и может двигаться в осевом направлении участка центрального полюса и в то же время частично прилегает к участку центрального полюса ярма. Звуковая катушка наматывается вокруг наружной круговой поверхности каркаса катушки и по меньшей мере часть той же самой катушки располагается в магнитном зазоре, образованном между пластиной и участком центрального полюса ярма. Диафрагма имеет свой внутренний круговой участок, соединенный с каркасом катушки, и колеблется по мере движения каркаса катушки. Магнитная текучая среда заполняет магнитный зазор. Градиент магнитного поля формируется с возможностью изменения магнитной силы, действующей на магнитную текучую среду, изменяя магнитная индукция в круговом направлении участка центрального полюса.

Поэтому в громкоговорителе магнитная текучая среда, пытающаяся покинуть магнитный зазор, притягивается за счет магнитной силы в область формирования магнитного градиента.

Во-вторых, в громкоговорителе предпочтительно градиент магнитного поля должен формироваться с возможностью изменения магнитной силы, действующей на магнитную текучую среду, изменяя магнитную индукцию в осевом направлении участка центрального полюса.

Если градиент магнитного поля формируется так, чтобы изменять магнитную силу, действующую на магнитную текучую среду, изменяя магнитную индукцию в осевом направлении участка центрального полюса, это гарантирует, что магнитная текучая среда, пытающаяся покинуть магнитный зазор, притягивается за счет напряженности магнитного поля в область формирования градиента магнитного поля.

В-третьих, в громкоговорителе предпочтительно, чтобы самая низкая магнитная индукция в круговом направлении была выше, чем половина наибольшей магнитной индукции в осевом направлении.

Если самая низкая магнитная индукция в круговом направлении больше, чем половина наибольшей магнитной индукции в осевом направлении, то это гарантирует, что магнитная текучая среда, пытающаяся покинуть магнитный зазор, будет с легкостью притягиваться в круговом направлении за счет магнитной силы в области формирования градиента магнитного поля.

В-четвертых, в громкоговорителе предпочтительно, чтобы насыщенный магнитный поток магнитной текучей среды был равен 30-40 мТл и чтобы ее вязкость составляла 300 сантипуаз (сП) или меньше.

Если насыщенный магнитный поток магнитной текучей среды равен 30-40 мТл и если ее вязкость составляет 300 сП или меньше, это предотвращает вытекание магнитной текучей среды из зазора и гарантирует, что магнитная текучая среда не будет препятствовать легкости движения каркаса катушки.

В-пятых, в громкоговорителе предпочтительно, чтобы секция изменения магнитного потока, выполненная с возможностью формирования градиента магнитного поля в круговом направлении участка центрального полюса, обеспечивалась бы на внутренней круговой поверхности пластины или на наружной круговой поверхности участка центрального полюса.

Если секция изменения магнитного потока, выполненная с возможностью формирования градиента магнитного поля в круговом направлении участка центрального полюса, обеспечивается на внутренней круговой поверхности пластины или на наружной круговой поверхности участка центрального полюса, это упрощает формирование градиента магнитного поля в магнитном зазоре.

В-шестых, в громкоговорителе предпочтительно, чтобы множество секций изменения магнитного потока могли бы обеспечиваться пространственно равноудаленными друг от друга в круговом направлении.

Если множество секций изменения магнитного потока обеспечиваются пространственно равноудаленными друг от друга в круговом направлении, это гарантирует симметрию между этими секциями.

В-седьмых, в громкоговорителе предпочтительно, чтобы выемка, проходящая в осевом направлении, могла служить в качестве секции изменения магнитного потока.

Если выемка, проходящая в осевом направлении, формируется как секция изменения магнитного потока, это упрощает формирование секции изменения магнитного потока.

В-восьмых, в громкоговорителе предпочтительно, чтобы секция изменения магнитного потока, адаптированного для формирования градиента магнитного поля в круговом направлении участка центрального полюса, обеспечивалось бы как на внутренней круговой поверхности пластины, так и на наружной круговой поверхности участка центрального полюса.

Если секция изменения магнитного потока, выполненная с возможностью формирования градиента магнитного поля в круговом направлении участка центрального полюса, обеспечивается на внутренней круговой поверхности пластины и на наружной круговой поверхности участка центрального полюса, это упрощает формирование градиента магнитного поля в магнитном зазоре, в то же время обеспечивая более высокую степень свободы изменения магнитной индукции.

В-девятых, в громкоговорителе предпочтительно, чтобы множество секций изменения магнитного потока могли бы обеспечиваться пространственно равноудаленными друг от друга в круговом направлении.

Если множество секций изменения магнитного потока обеспечиваются пространственно равноудаленными друг от друга в круговом направлении, это гарантирует симметрию между этими секциями.

В-десятых, в громкоговорителе предпочтительно, чтобы множество секций изменения магнитного потока, обеспечиваемых на внутренней круговой поверхности пластины, и множество секций изменения магнитного потока, обеспечиваемых на наружной круговой поверхности участка центрального полюса, могли бы чередоваться в круговом направлении.

Если множество секций изменения магнитного потока, обеспечиваемых на внутренней круговой поверхности пластины, и множество секций изменения магнитного потока, обеспечиваемых на наружной круговой поверхности участка центрального полюса, чередуются в круговом направлении, это гарантирует симметрию между этими секциями.

В-одиннадцатых, в громкоговорителе предпочтительно, чтобы выемка, проходящая в осевом направлении, могла бы служить в качестве секции изменения магнитного потока.

Если выемка, проходящая в осевом направлении, формируется как секция изменения магнитного потока, это упрощает формирование секции изменения магнитного потока.

В-двенадцатых, в громкоговорителе предпочтительно, чтобы секция изменения магнитного потока, выполненная с возможностью формирования градиента магнитного поля в осевом направлении участка центрального полюса, могла бы обеспечиваться на пластине или на участке центрального полюса.

Если секция изменения магнитного потока, выполненная с возможностью формирования градиента магнитного поля в осевом направлении участка центрального полюса, обеспечивается на пластине или на участке центрального полюса, это упрощает формирование градиента магнитного поля на участке центрального полюса.

В-тринадцатых, в громкоговорителе предпочтительно, чтобы вершина участка центрального полюса, выступающая в осевом направлении, могла бы служить в качестве секции изменения магнитного потока.

Если вершина участка центрального полюса, выступающая в осевом направлении из пластины, служит в качестве секции изменения магнитного потока, это обеспечивает более простую конфигурацию секции изменения магнитного потока.

В-четырнадцатых, в громкоговорителе предпочтительно, чтобы наклонная поверхность, наклоненная относительно осевого направления, могла бы быть сформирована на поверхности пластины или участка центрального полюса, так чтобы область, в которой сформирована наклонная поверхность, служила в качестве секции изменения магнитного потока.

Если наклонная поверхность, наклоненная относительно осевого направления, сформирована на поверхности пластины или участка центрального полюса, так что область, в которой сформирована наклонная поверхность, служит в качестве секции изменения магнитного потока, это облегчает воздействие на секцию изменения магнитного потока.

В-четырнадцатых, в громкоговорителе предпочтительно, чтобы наклонная поверхность, наклоненная относительно осевого направления, могла бы быть сформирована на поверхности пластины или участка центрального полюса, так чтобы область, в которой сформирована наклонная поверхность, служила в качестве секции изменения магнитного потока.

Если изогнутая поверхность сформирована на поверхности пластины или участка центрального полюса так, что область, в которой сформирована изогнутая поверхность, служит в качестве секции изменения магнитного потока, это обеспечивает более высокую степень свободы при изменении магнитной индукции.

В-шестнадцатых, в громкоговорителе предпочтительно, чтобы секция изменения магнитного потока, выполненная с возможностью формирования градиента магнитного поля в осевом направлении участка центрального полюса, могла бы обеспечиваться как на пластине, так и на участке центрального полюса.

Если секция изменения магнитного потока, выполненная с возможностью формирования градиента магнитного поля в осевом направлении участка центрального полюса, обеспечивается на пластине и на участка центрального полюса, это упрощает формирование градиента магнитного поля в осевом направлении участка центрального полюса, в то же время обеспечивая более высокую степень свободы изменения магнитной индукции.

В-семнадцатых, в громкоговорителе предпочтительно, чтобы наклонная поверхность, наклоненная относительно осевого направления, могла бы быть сформирована как на поверхности пластины, так и на поверхности участка центрального полюса, так чтобы каждая из областей, в которой сформирована наклонная поверхность, служила в качестве секции изменения магнитного потока.

Если наклонная поверхность, наклоненная относительно осевого направления, сформирована на поверхности как пластины, так и участка центрального полюса, так что каждая из областей, в которой сформирована наклонная поверхность, служит в качестве секции изменения магнитного потока, это облегчает влияние на секцию изменения магнитного потока, в то же время обеспечивая более высокую степень свободы при изменении магнитной индукции.

В-восемнадцатых, в громкоговорителе предпочтительно, чтобы изогнутая поверхность могла бы быть сформирована на поверхности как пластины, так и участка центрального полюса, так чтобы каждая из областей, в которой сформирована изогнутая поверхность, служила в качестве секции изменения магнитного потока.

Если изогнутая поверхность сформирована на поверхности пластины или участка центрального полюса так, что область, в которой сформирована изогнутая поверхность, служит в качестве секции изменения магнитного потока, это обеспечивает более высокую степень свободы при изменении магнитной индукции.

В-девятнадцатых, в громкоговорителе предпочтительно, чтобы для соединения со звуковой катушкой могло бы быть обеспечено множество проводников и чтобы множество проводников могли бы быть расположены симметрично относительно центральной оси каркаса катушки.

Если для соединения со звуковой катушкой обеспечивается множество проводников и если множество проводников располагаются симметрично относительно центральной оси каркаса катушки, это препятствует явлению вращения каркаса катушки.

В-двадцатых, в громкоговорителе предпочтительно, чтобы для соединения со звуковой катушкой могло бы быть обеспечено множество проводников и чтобы по меньшей мере один соединительный провод мог бы быть обеспечен для соединения с каркасом катушки и чтобы множество проводников и соединительный провод могли бы быть расположены симметрично относительно центральной оси каркаса катушки.

Если для соединения со звуковой катушкой обеспечивается множество проводников, если по меньшей мере один соединительный провод обеспечивается для соединения с каркасом катушки и если множество проводников и соединительный провод располагаются симметрично относительно центральной оси каркаса катушки, это предотвращает явление вращения каркаса катушки.

Громкоговоритель, соответствующий представленной технологии, содержит магнит, ярмо, пластину, каркас катушки, звуковую катушку, диафрагму и магнитную текучую среду. Магнит формируется в кольцеобразной форме. Ярмо имеет участок центрального полюса, вставленный в центр магнита. Пластина формируется в кольцеобразной форме и устанавливается на наружную круговую поверхность участка центрального полюса ярма, прикрепляясь, в то же самое время, к магниту. Каркас катушки изготавливается в цилиндрической форме и может двигаться в осевом направлении участка центрального полюса и в то же время частично прилегает к участку центрального полюса ярма. Звуковая катушка наматывается вокруг наружной круговой поверхности каркаса катушки и по меньшей мере часть этой катушки располагается в магнитном зазоре, образованном между пластиной и участком центрального полюса ярма. Диафрагма имеет свой внутренний круговой участок, соединенный с каркасом катушки, и колеблется по мере движения каркаса катушки. Магнитная текучая среда заполняет магнитный зазор. Градиент магнитного поля формируется с возможностью изменения магнитной силы, действующей на магнитную текучую среду, изменяя магнитную индукцию в круговом направлении участка центрального полюса.

Поэтому магнитная текучая среда не вытекает из магнитного зазора во время движения каркаса катушки и количество магнитной текучей среды, заполняющей магнитный зазор, не снижается. Дополнительно, магнитная текучая среда не перемешивается. Это способствует повышенной эффективности акустического преобразования и улучшенному качеству звука.

В варианте осуществления, соответствующем представленной технологии, градиент магнитного поля формируется с возможностью изменения магнитной силы, действующей на магнитную текучую среду, изменяя магнитную индукцию в круговом направлении участка центрального полюса.

Это способствует дополнительному повышению эффективности акустического преобразования и дополнительному улучшению качества звука.

В другом варианте осуществления, соответствующем представленной технологии, самая низкая магнитная индукция в круговом направлении больше, чем половина наибольшей магнитной индукции в осевом направлении.

Это гарантирует, что магнитная текучая среда, пытающаяся вытечь из магнитного зазора, надежно удерживается в магнитном зазоре во время движения каркаса катушки, надежно предотвращая вытекание магнитной текучей среды.

В еще одном другом варианте осуществления, соответствующем представленной технологии, насыщенный магнитный поток магнитной текучей среды равен 30-40 мТл и ее вязкость равна 300 сП или меньше.

Это предотвращает вытекание магнитной текучей среды и гарантирует, что магнитная текучая среда не препятствует легкости движения каркаса катушки, обеспечивая таким образом превосходный воспроизводимый выходной звуковой сигнал громкоговорителя.

В еще одном другом варианте осуществления, соответствующем представленной технологии, секция изменения магнитного потока, выполненная с возможностью формирования градиента магнитного поля в круговом направлении участка центрального полюса, обеспечивается на внутренней круговой поверхности пластины или на наружной круговой поверхности участка центрального полюса.

Это гарантирует, что конструкция пластины и участка центрального полюса не усложняется, способствуя таким образом повышенной эффективности акустического преобразования и улучшенному качеству звука в дополнение к упрощению конструкции.

В еще одном другом варианте осуществления, соответствующем представленной технологии, обеспечивается множество секций изменения магнитного потока, пространственно равноудаленных друг от друга в круговом направлении.

Это обеспечивает превосходное магнитное равновесие благодаря симметричному расположению секций изменения магнитного потока, позволяя таким образом получить плавное движение каркаса катушки.

В еще одном другом варианте осуществления, соответствующем представленной технологии, выемка, проходящая в осевом направлении, служит в качестве секции изменения магнитного потока.

Это облегчает формирование секции изменения магнитного потока и сохраняет неизменным наружный диаметр громкоговорителя, способствуя таким образом уменьшению размеров громкоговорителя.

В еще одном другом варианте осуществления, соответствующем представленной технологии, секция изменения магнитного потока, выполненная с возможностью формирования градиента магнитного поля в круговом направлении участка центрального полюса, обеспечивается на внутренней круговой поверхности пластины и на наружной круговой поверхности участка центрального полюса.

Это гарантирует более высокую степень свободы изменения магнитной индукции, способствуя таким образом повышенной степени свободы конструкции.

В еще одном другом варианте осуществления, соответствующем представленной технологии, обеспечивается множество секций изменения магнитного потока, пространственно равноудаленных друг от друга в круговом направлении.

Это обеспечивает превосходное магнитное равновесие благодаря симметричному расположению секций изменения магнитного потока, позволяя таким образом получить плавное движение каркаса катушки.

В еще одном другом варианте осуществления, соответствующем представленной технологии, множество секций изменения магнитного потока, обеспечиваемых на внутренней круговой поверхности пластины, и множество секций изменения магнитного потока, обеспечиваемых на наружной круговой поверхности участка центрального полюса, чередуются в круговом направлении.

Это обеспечивает превосходное магнитное равновесие благодаря симметричному расположению секций изменения магнитного потока, позволяя таким образом получить плавное движение каркаса катушки.

В еще одном другом варианте осуществления, соответствующем представленной технологии, выемка, проходящая в осевом направлении, формируется как секция изменения магнитного потока.

Это облегчает формирование секции изменения магнитного потока и сохраняет неизменным наружный диаметр громкоговорителя, способствуя таким образом уменьшению размеров громкоговорителя.

В еще одном другом варианте осуществления, соответствующем представленной технологии, секция изменения магнитного потока, выполненная с возможностью формирования градиента магнитного поля в осевом направлении участка центрального полюса, обеспечивается на пластине или на участке центрального полюса.

Это гарантирует, что конструкция пластины и участка центрального полюса не усложняется, способствуя таким образом повышенной эффективности акустического преобразования и улучшенному качеству звука в дополнение к упрощению конструкции.

В еще одном другом варианте осуществления, соответствующем представленной технологии, вершина участка центрального полюса, выступающая в осевом направлении из пластины, служит в качестве секции изменения магнитного потока.

Это облегчает обеспечение секции изменения магнитного потока.

В еще одном другом варианте осуществления, соответствующем представленной технологии, наклонная поверхность, наклоненная относительно осевого направления, формируется на поверхности пластины или участка центрального полюса, так чтобы область, в которой сформирована наклонная поверхность, служила в качестве секции изменения магнитного потока.

Это облегчает влияние на секцию изменения магнитного потока, позволяя таким образом с легкостью формировать градиент магнитного поля.

В еще одном другом варианте осуществления, соответствующем представленной технологии, изогнутая поверхность формируется на поверхности пластины или участка центрального полюса так, чтобы область, в которой сформирована наклонная поверхность, служила в качестве секции изменения магнитного потока.

Это облегчает формирование желаемого градиента магнитного поля.

В еще одном другом варианте осуществления, соответствующем представленной технологии, секция изменения магнитного потока, выполненная с возможностью формирования градиента магнитного поля в осевом направлении участка центрального полюса, обеспечивается как на пластине, так и на участке центрального полюса.

Это гарантирует более высокую степень свободы изменения магнитной индукции, способствуя таким образом повышенной степени свободы конструкции.

В еще одном другом варианте осуществления, соответствующем представленной технологии, наклонная поверхность, наклоненная относительно осевого направления, формируется как на поверхности пластины, так и на участке центрального полюса так, чтобы каждая из областей, в которой сформирована наклонная поверхность, служила в качестве секции изменения магнитного потока.

Это облегчает влияние на секцию изменения магнитного потока, позволяя таким образом с легкостью формировать градиент магнитного поля.

В еще одном другом варианте осуществления, соответствующем представленной технологии, изогнутая поверхность формируется на поверхности как пластины, так и участка центрального полюса, так, чтобы каждая из областей, в которой сформирована наклонная поверхность, служила в качестве секции изменения магнитного потока.

Это облегчает формирование желаемого градиента магнитного поля.

В еще одном другом варианте осуществления, соответствующем представленной технологии, для соединения со звуковой катушкой обеспечивается множество проводников и множество проводников располагаются симметрично относительно центральной оси каркаса катушки.

Это предотвращает явление вращения каркаса катушки, способствуя таким образом улучшенному качеству выходного звука.

В еще одном другом варианте осуществления, соответствующем представленной технологии, для соединения со звуковой катушкой обеспечивается множество проводников. Дополнительно, по меньшей мере один соединительный провод обеспечивается для соединения с каркасом катушки. И еще, множество проводников и соединительный провод располагаются симметрично относительно центральной оси каркаса катушки.

Это предотвращает явление вращения каркаса катушки, способствуя таким образом дополнительному улучшению качества выходного звука.

Краткое описание чертежей

Фиг.1 - вместе с фиг. 2-30 - предпочтительный вариант осуществления громкоговорителя, соответствующего представленной технологии, и блок-схема подключения громкоговорителя;

фиг.2 - увеличенный вид в перспективе громкоговорителя;

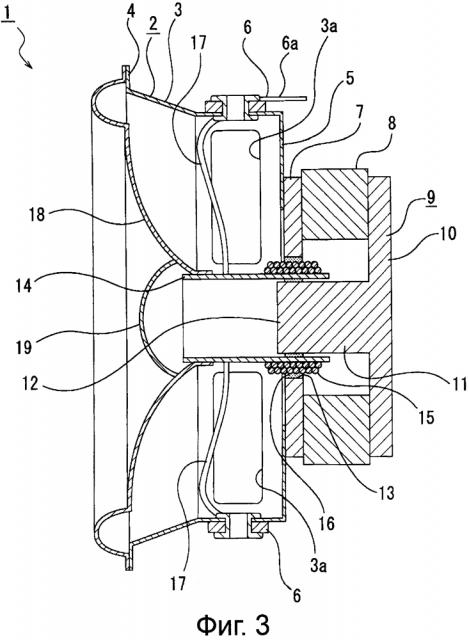

фиг.3 - увеличенный вид в поперечном сечении громкоговорителя;

фиг.4 - увеличенный вид спереди, показывающий, как магнитная текучая среда заполняет магнитный зазор;

фиг.5 - увеличенный вид спереди, показывающий пластину и участок центрального полюса, каждый из которых имеет треугольные секции изменения магнитного потока, с магнитной текучей средой, заполняющей магнитный зазор;

фиг.6 - увеличенный вид спереди, показывающий пластину и участок центрального полюса, каждый из которых имеет прямоугольные секции изменения магнитного потока, с магнитной текучей средой, заполняющей магнитный зазор;

фиг.7 - схематический увеличенный вид спереди каркаса катушки и проводников;

фиг.8 - график магнитной индукции в круговом направлении магнитного зазора;

фиг.9 - график магнитной индукции в осевом направлении магнитного зазора;

фиг.10 - схематический увеличенный вид в перспективе, показывающий, как часть магнитной текучей среды притягивается к боковой стороне секции изменения магнитного потока, чтобы сформировать градиент магнитного поля посредством изменения магнитной индукции в круговом направлении во время движения каркаса катушки;

фиг.11 - схематический увеличенный вид в перспективе, показывающий, как часть магнитной текучей среды притягивается к боковой стороне секции изменения магнитного потока, выполненной с возможностью формирования градиента магнитного поля посредством изменения магнитной индукции в осевом направлении во время движения каркаса катушки;

фиг.12 - график результатов измерений соотношения между частотой и уровнем звукового давления громкоговорителя с демпфером, соответствующего предшествующему уровню техники, и громкоговорителя без демпфера и с заполняющей его магнитной текучей средой;

фиг.13 - графики результатов измерений соотношения между временем и частотой для описания действия секции изменения магнитного потока, выполненной с возможностью изменения магнитной индукции в круговом направлении;

фиг.14 - графики результатов измерений соотношения между временем и частотой для описания влияния расположения проводников;

фиг.15 - вместе с фиг.16-18, примеры модификации секции изменения магнитного потока, выполненного с возможностью формирования градиента магнитного поля в круговом направлении, и увеличенный вид спереди первого примера модификации;

фиг.16 - увеличенный вид спереди для второго примера модификации;

фиг.17 - увеличенный вид спереди для третьего примера модификации;

фиг.18 - увеличенный вид спереди для четвертого примера модификации;

фиг.19 - вместе с фиг.20-25, примеры модификации секции изменения магнитного потока, выполненной с возможностью формирования градиента магнитного поля в осевом направлении, и увеличенный вид спереди для первого примера модификации;

фиг.20 - увеличенный вид в поперечном сечении для второго примера модификации;

фиг.21 - увеличенный вид в поперечном сечении для третьего примера модификации;

фиг.22 - увеличенный вид в поперечном сечении для четвертого примера модификации;

фиг.23 - увеличенный вид в поперечном сечении для пятого примера модификации;

фиг.24 - увеличенный вид в поперечном сечении для шестого примера модификации;

фиг.25 - увеличенный вид в поперечном сечении для седьмого примера модификации;

фиг.26 - вместе с фиг.27-30, примеры модификации расположения проводников или других проводов относительно каркаса катушки и увеличенный вид спереди для первого примера модификации;

фиг.27 - увеличенный вид спереди для второго примера модификации;

фиг.28 - увеличенный вид спереди для третьего примера модификации;

фиг.29 - увеличенный вид спереди для четвертого примера модификации; и

фиг.30 - увеличенный вид спереди для пятого примера модификации.

Подробное описание предпочтительного варианта осуществления

Ниже будет приведено описание предпочтительного варианта громкоговорителя, соответствующего представленной технологии, со ссылкой на сопроводительные чертежи.

В приведенном ниже описании вертикальное, продольное и горизонтальное направления показаны с предположением, что громкоговоритель обращен вперед.

Следует заметить, что вертикальное, продольное и горизонтальное направления показаны по причине удобства, и представленная технология не ограничивается этими направлениями.

Общая конфигурация

Громкоговоритель 1 имеет, например, возможность вывода звукового выходного сигнала из секции 50 выхода аудиосигнала, такой как цифровой аудиоплеер (DMP) или дисковый плеер, через усилитель 60 (см. фиг.1).

Выходной звуковой сигнал из секции 50 выхода аудиосигнала усиливается усилителем 60 и выводится через громкоговоритель 1. Громкоговоритель 1 выводит звук пропорционально возбуждающему напряжению или току.

Конкретная конфигурация громкоговорителя

Громкоговоритель 1 имеет раму 2, служащую в качестве кожуха (см. фиг.2 и 3). Громкоговоритель 1 является, например, громкоговорителем нижних звуковых частот, выполненным с возможностью вывода звуков низкого тона.

Рама 2 имеет цилиндрический участок 3, присоединительную секцию 4 и соединительную секцию 5. Цилиндрический участок 3 изготавливается приблизительно в цилиндрической форме. Присоединительная секция 4 выступает наружу с переднего края цилиндрического участка 3. Соединительная секция 5 выступает внутрь с заднего края цилиндрического участка 3.

На цилиндрическом участке 3 формируется множество соединительных отверстий 3а, являющихся пространственно равноудаленными друг от друга в круговом направлении. Выводы 6 прикрепляются к цилиндрическому участку 3 в противоположных местах под углом 180 градусов друг к другу в круговом направлении. Выводы 6 предназначены для использования в качестве соединительных секций для соединения с усилителем 60, каждый вывод имеет секцию 6а вывода.

Пластина 7, изготовленная из магнитного материала, прикрепляется к задней поверхности соединительной секции 5 рамы 2. Пластина изготавливается тонкой и имеет приблизительно кольцеобразную форму. Например, на внутренней круговой поверхности пластины 7 формируются три выемки, которые должны быть пространственно равноудаленными друг от друга в круговом направлении. Три выемка соответственно служат в качестве секции 7а изменения магнитного потока (см. фиг.4). Каждая из секций 7а изменения магнитного потока формируется так, чтобы быть вытянутой в продольном направлении. Форма поперечного сечения каждой из секций 7а изменения магнитного потока, перпендикулярного осевому направлению, является, например, приблизительно полукруглой. Однако секции 7а изменения магнитного потока могут иметь и другую форму поперечного сечения, такую как треугольная (см. фиг.5) или прямоугольная (см. фиг.6).

Магнит 8, круглой формы, крепится к задней поверхности пластины 7 (см. фиг.2 и 3).

Ярмо 9 прикрепляется к задней поверхности магнита 8. Ярмо 9 содержит участок 10 основной поверхности и участок 11 центрального полюса, которые изготавливаются целиком вместе друг с другом. Участок 10 основной поверхности имеет форму диска. Участок 11 центрального полюса выступает вперед из центра участка 10 основной поверхности и имеет, например, цилиндрическую форму. Передняя поверхность участка 10 основной поверхности ярма 9 крепится к магниту 8.

Пластина 7, магнит 8 и ярмо 9 соединяются вместе с выравниванием их центральных осей. Ярмо 9 располагается, например, таким образом, что передний конец участка 11 центрального полюса выступает вперед от пластины 7. Пространство между пластиной 7 и участком 11 центрального полюса имеет вид магнитного зазора 13 (см. фиг.3 и 4). Передний конец участка 11 центрального полюса служит в качестве секции 12 изменения магнитного потока.

Каркас 14 катушки поддерживается участком 11 центрального полюса ярма 9 таким образом, что каркас 14 катушки может двигаться в осевом направлении участка 11 центрального полюса. Каркас 14 катушки изготавливается цилиндрической формы и звуковая катушка 15 наматывается вокруг наружной круговой поверхности на задней стороне каркаса 14 катушки. По меньшей мере, часть звуковой катушки 15 располагается в магнитном зазоре 13. В результате того, что звуковая катушка 15 располагается в магнитном зазоре 13, пластина 7, магнит 8 и ярмо 9 образуют магнитный контур.

Магнитная текучая среда 16 заполняет магнитный зазор 13. Такая текучая среда 16 приготавливается диспергированием мелких частиц магнитного вещества в воде или масле, используя поверхностно-активное вещество. Магнитная индукция магнитной текучей
