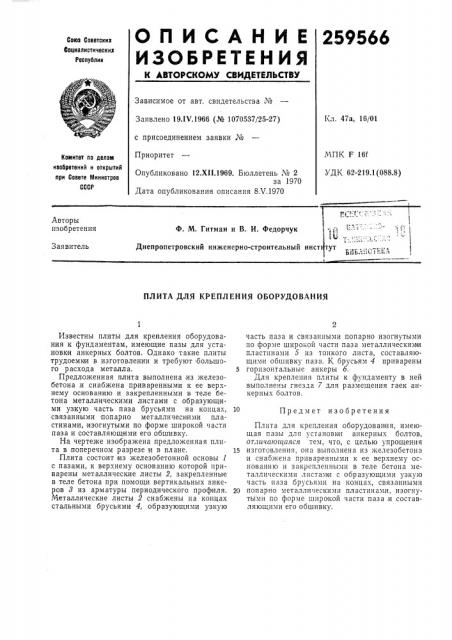

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

259566

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 19ЛЧ.1966 (№ 1070537/25-27) с присоединением заявки _#_

Приоритет

Кл. 47а, 16 01

МПК F 16f

УДК 62-219.1(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 12.XII.1969. Бюллетень № 2 за 1970

Дата опубликования описания 8Х.1970

Авторы изобретения

Ф. М. Гитман и В. И. Федорчук

Заявитель

Днепропетровский инжечерно-строительный инс

ПЛ ИТА ДЛЯ КРЕПЛ ЕН ИЯ ОБОРУДОВАН ИЯ

Известны плиты для крепления оборудования к фундаментам, имеющие пазы для установки анкерных болтов. Однако такие плиты трудоемии в изготовлении и требуют большого р асхода металла.

Предложенная плита выполнена из железобетона и снабжена приваренными к ее верхнему основанию и закрепленными в теле бетона металлическими листами с образующими узкую часть паза брусьями на концах, связанными попарно металлическими пластинами, изогнутыми по форме широкой части паза и составляющими его обшивку.

На чертеже изображена предложенная плита в поперечном разрезе и в плане.

Плита состоит ыз железобетонной основы 1 с пазами, к верхнему основанию которой приварены металлические листы 2, закрепленные в теле бетона при помощи вертикальных анкеров 3 из арматуры периодического профиля.

Металлические листы 2 снабжены на концах стальными брусьями 4, образующими узкую часть паза и связанными попарно изогнутыми по форме широкой части паза металлическими пластинами 5 из тонкого листа, составляющими обшивку паза. К брусьям 4 приварены

5 горизонтальные анкеры б.

Для крепления плиты к фундаменту в ней выполнены гнезда 7 для размещения гаек анкер ных б ол то в.

10 Предмет изобретения

Плита для крепления оборудования, имеющая пазы для установкс1 анкерных болтов, отличающаяся тем, что, с целью упрощения

15 изготовления, она выполнена из железобетона и снабжена приваренными к ее верхнему основанию и закрепленными в теле бетона металлическими листами с образующими узкую часть паза брусьями на концах, связанными

20 попарно металлическими пластинами, изогнутыми по форме широкой части паза и составляющими его обшивку.
