Осуществляемое мобильным телефоном управление совещанием

Иллюстрации

Показать все

Изобретение относится к технологиям для управления компонентами, ассоциированными с комнатой для совещания, с использованием мобильного телефона. Технический результат - управление ассоциированными с комнатой компонентами с использованием мобильного телефона. Шлюз выполнен с возможностью принимать команду от мобильного телефона. При приеме команды шлюз определяет, является ли команда командой комнаты или командой презентации. Если команда является командой комнаты, шлюз побуждает компонент комнаты отвечать на команду комнаты. Если принятая команда является командой презентации, шлюз побуждает компонент презентации отвечать на команду презентации. Пользователь может вводить команды в мобильный телефон путем осуществления жестов с ним или на экране мобильного телефона путем использования кнопок мобильного телефона или путем взаимодействия со средствами управления пользовательского интерфейса, отображающимися на экране мобильного телефона. 3 н. и 16 з.п. ф-лы, 7 ил.

Реферат

УРОВЕНЬ ТЕХНИКИ

Многие компании имеют специализированные комнаты для совещаний, где присутствующие на совещании, такие как сотрудники, собираются для совещаний. Эти комнаты для совещаний часто оборудуются модулем управления, посредством которого присутствующий на совещании может управлять различными компонентами комнаты, такими как проектор или проекционный экран, расположенные в комнате. Устройство управления также может обеспечивать функциональные возможности для того, чтобы позволить пользователю управлять условиями окружающей среды в комнате. Например, пользователь может использовать устройство управления для того, чтобы увеличивать или ослаблять яркость освещения в комнате для совещаний.

Комнаты для совещаний также могут быть оборудованными компьютером для презентаций и экраном или проектором для отображения слайдовых презентаций. Пользовательское устройство ввода, такое как мышь, или клавиатура, или отдельный удаленный элемент управления презентацией, может применяться для того, чтобы управлять презентацией. Альтернативно, участники совещания могут принести свои собственные переносные компьютеры и подключиться к проектору для отображения презентации и выполнения функций управления совещанием.

Во многих организациях работники не носят переносные компьютеры. Вследствие этого, для этих работников может быть затруднительным устраивать слайдовые презентации и выполнять функции управления совещанием в традиционно организованной комнате для совещаний. Более того, в комнатах для совещаний, оборудованных модулем управления для управления компонентами комнаты, часто имеет место случай, когда участник совещания не находится рядом с модулем управления. Как следствие, участнику совещания может требоваться пересекать комнату для совещаний для того, чтобы произвести изменения в средствах управления комнатой, или просить другого пользователя сделать это. Такие типы действий могут мешать совещанию.

Ввиду этих и других соображений представляется настоящее раскрытие изобретения.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Описанные здесь технологии предназначены для управления компонентами, ассоциированными с комнатой для совещания, с использованием мобильного телефона (который в настоящем описании может называться «телефоном»). Посредством использования технологий и идей, представленных в настоящем описании, мобильное устройство, такое как мобильный телефон, может применяться для управления компонентами комнаты, такими как проектор или проекционный экран, и компонентами презентации, такими как программа приложения презентации. Путем обеспечения возможности присутствующим на совещании выполнять эти функции с их мобильных телефонов, от присутствующих на совещании более не будет требоваться иметь переносной компьютер на совещании или покидать свои места для того, чтобы изменить настройки компонентов комнаты.

В соответствии с одним раскрытым аспектом, шлюз конфигурируется для приема с мобильного устройства команды для управления компонентом, ассоциированным с комнатой для совещаний. При приеме команды шлюз определяет, является ли принятая команда командой комнаты для управления компонентом комнаты, ассоциированным с комнатой. Компоненты комнаты могут включать в себя осветительные приборы, устройство кондиционирования воздуха, занавеси, аудиосистему, проектор и проекционный экран.

Если команда представляет собой команду комнаты, то шлюз побуждает компонент комнаты отвечать на команду комнаты. Например, шлюз может передавать инструкцию контроллеру комнаты, который, в свою очередь, передает инструкцию компоненту комнаты, которому направлялась эта команда комнаты. При приеме инструкции компонент комнаты выполняет действие, соответствующее инструкции.

Если шлюз определяет, что принятая команда не является командой комнаты, тогда шлюз может определить, является ли принятая команда командой презентации для управления компонентом презентации, ассоциированным с презентацией. Компоненты презентации могут включать в себя приложение презентации, слайдовую презентацию и аудио- и видеовыводы компьютера презентации.

Если принятая команда представляет собой команду презентации, то шлюз побуждает компонент презентации отвечать на команду презентации. Например, шлюз может передавать инструкцию компьютеру презентации, который, в свою очередь, передает инструкцию компоненту презентации, которому направлялась эта команда презентации. При приеме инструкции компонент презентации выполняет действие, соответствующее инструкции.

Мобильные телефоны, через которые шлюзу передаются команды, могут быть оборудованными программными средствами для приема команд для управления компонентами комнаты и компонентами презентации от пользователя и для передачи команд шлюзу. Пользователь может вводить команды в мобильный телефон путем осуществления жестов с ним или на экране мобильного телефона, путем использования кнопок мобильного телефона или путем взаимодействия со средствами управления пользовательского интерфейса, отображающимися на экране мобильного телефона.

Следует принимать во внимание, что вышеописанный объект изобретения также может быть реализован в виде компьютерно-управляемого устройства, компьютерного процесса, компьютерной системы или в виде изделия, такого как машиночитаемый носитель данных. Эти и различные другие признаки станут очевидными при чтении следующего подробного описания осуществления изобретения и просмотра соответствующих чертежей.

Это краткое изложение сущности изобретения предназначено для представления обзора идей изобретения в упрощенной форме, которые дополнительно описываются ниже в подробном описании осуществления изобретения. Это краткое изложение сущности изобретения не предназначено для того, чтобы обозначить ключевые признаки или существенные признаки заявленного объекта изобретения, как и не предназначено для того, чтобы это краткое изложение сущности изобретения использовалось для ограничения объема заявленного объекта изобретения. Более того, заявленный объект изобретения не ограничивается реализациями, которые устраняют любой или все недостатки, отмеченные в любой части этого раскрытия.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

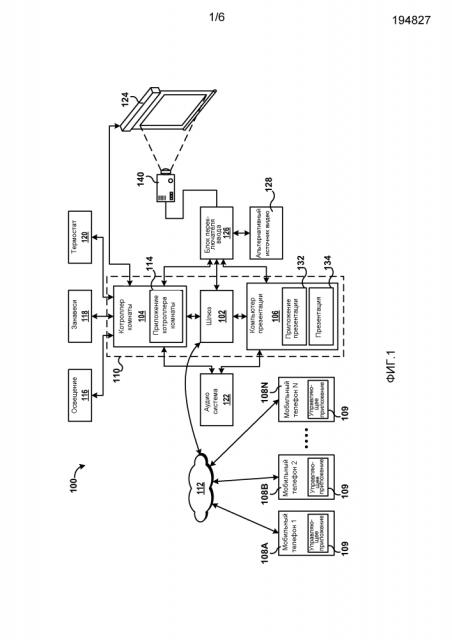

ФИГ. 1 представляет собой схему архитектуры системы, иллюстрирующую архитектуру, сконфигурированную для обеспечения мобильным телефонам возможности управлять компонентами, ассоциированными с комнатой для совещания, в соответствии с некоторыми вариантами осуществления;

ФИГ. 2 представляет собой схему пользовательского интерфейса, иллюстрирующую последовательность средств управления пользовательского интерфейса, отображаемых мобильным телефоном, в одном варианте осуществления, для управления компонентами комнаты и презентации в соответствии с некоторыми вариантами осуществления;

ФИГ. 3А представляет собой наглядную схему, иллюстрирующую то, как жесты, осуществляемые на экране мобильного телефона, могут применяться для управления компонентами комнаты для совещаний, в соответствии с некоторыми вариантами осуществления;

ФИГ. 3B представляет собой наглядную схему, иллюстрирующую то, как жесты, осуществляемые с мобильным телефоном, могут применяться для управления компонентами комнаты для совещаний, в соответствии с некоторыми вариантами осуществления;

ФИГ. 4 представляет собой блок-схему, иллюстрирующую аспекты одного раскрытого здесь процесса для регистрации мобильного телефона в шлюзе комнаты для совещаний в соответствии с некоторыми вариантами осуществления;

ФИГ. 5 представляет собой блок-схему, иллюстрирующую аспекты одного раскрытого здесь процесса для обработки команды от мобильного телефона, которая принимается шлюзом комнаты для совещаний, в соответствии с некоторыми вариантами осуществления;

ФИГ. 6 представляет собой схему архитектуры компьютера, показывающую иллюстративную архитектуру аппаратного обеспечения компьютера для компьютерной системы, способной реализовать аспекты вариантов осуществления изобретения, представленных в настоящем описании.

ОСУЩЕСТВЛЕНИЕ ИЗОБРЕТЕНИЯ

Следующее подробное описание осуществления изобретения направлено на технологии для управления ассоциированными с комнатой компонентами с использованием мобильного телефона. Посредством реализации различных идей и технологий, представленных в настоящем описании, присутствующие в комнате для совещаний могут иметь возможность управлять условиями окружающей среды в комнате для совещаний, такими как освещенность и температура комнаты, с использованием мобильного телефона. Дополнительно, присутствующие также могут иметь возможность управлять презентацией, используя тот же самый мобильный телефон.

В соответствии с вариантами осуществления, мобильный телефон может включать в себя управляющее приложение, которое позволяет пользователю осуществлять связь со шлюзом. Шлюз выполнен с возможностью осуществлять связь как с контроллером комнаты, который управляет компонентами комнаты, так и с компьютером презентации, который управляет компонентами презентации, ассоциированными с комнатой. Для управления компонентами комнаты и презентации могут применяться средства управления пользовательского интерфейса, отображаемые мобильным телефоном, жесты, осуществляемые на экране мобильного телефона, и жесты, осуществляемые с самим мобильным телефоном. Дополнительные подробности касательно этих технологий будут представлены ниже со ссылкой на ФИГ. 1-6.

Хотя объект изобретения, раскрытый в настоящем описании, представляется в общем контексте программных модулей, которые исполняются в связи с исполнением операционной системы и прикладных программ в компьютерной системе, специалисты в данной области техники примут во внимание то, что могут быть осуществлены и другие реализации в комбинации с другими типами программных модулей. Как правило, программные модули включают в себя процедуры, программы, компоненты, структуры данных и другие типы структур, которые выполняют конкретные задания или реализуют конкретные абстрактные типы данных. Более того, специалистам в данной области техники будет ясно, что раскрытый объект изобретения может применяться на практике с другими конфигурациями компьютерных систем, включая переносные устройства, мультипроцессорные системы, микропроцессорную или программируемую бытовую электронику, миникомпьютеры, универсальные компьютеры и тому подобное.

В следующем подробном описании делаются ссылки на сопроводительные чертежи, составляющие его часть и показанные с целью иллюстрации, специфические варианты осуществления или примеры. Далее будет описываться компьютерная система и методология для управления компонентами, ассоциированными с комнатой, с использованием мобильного телефона, со ссылкой на чертежи, на которых одинаковые числа представляют одинаковые элементы на нескольких чертежах. В частности, ФИГ. 1 представляет собой схему архитектуры системы, иллюстрирующую архитектуру 100, сконфигурированную для обеспечения возможности мобильным телефонам управлять компонентами, ассоциированными с комнатой для совещания, в соответствии с некоторыми вариантами осуществления. Архитектура 100 системы включает в себя шлюз 102, контроллер 104 комнаты, компьютер 106 презентации, блок 126 переключателя ввода и несколько мобильных телефонов 108A-108N. Мобильные телефоны 108A-108N могут все вместе называться мобильными телефонами 108. На протяжении всего оставшегося раскрытия любой из мобильных телефонов 108A-108N может называться мобильным телефоном 108.

В соответствии с вариантами осуществления шлюз 102, контроллер 104 комнаты, компьютер 106 презентации и блок 126 переключателя ввода могут объединяться для того, чтобы работать как единый объект, что представлено контроллером 110 совещаний, показанным пунктирными линиями. Альтернативно, шлюз 102, контроллер 104 комнаты, компьютер 106 презентации и блок 126 переключателя ввода могут являться отдельными объектами, которые коммуникационным образом соединены друг с другом посредством соответствующих интерфейсов передачи данных. В различных вариантах осуществления контроллер 104 комнаты и/или компьютер 106 презентации могут быть выполнены с возможностью выполнять функции шлюза 102 таким образом, чтобы шлюз 102 являлся частью контроллера 104 комнаты и/или компьютера 106 презентации.

Шлюз 102 и мобильные телефоны 108 могут быть соединены с возможностью осуществления связи через сеть 112. Сеть 112 может представлять собой сотовую сеть или другой тип региональной беспроводной сети. Сеть 112 также может представлять собой персональную сеть («PAN») или другую подходящую сеть малого радиуса действия, которая может создаваться с использованием соответствующего стандарта связи малого радиуса действия, такого как стандарт связи BLUETOOTH. Альтернативно, сеть может представлять собой локальную сеть («LAN»), региональную сеть («WAN») или другую подходящую сеть, которая может быть создана с использованием соответствующей проводной или беспроводной линии связи. Дополнительно, сеть 112 может представлять собой сеть Интернет (INTERNET). Сеть 112 также может представлять собой комбинацию различных типов сетей, описанных выше.

Шлюз 102 выполнен с возможностью принимать команду для управления компонентом от мобильного телефона 108 и определять компонент, которому команда направляется. После определения компонента, которому команда направляется, шлюз может быть выполнен с возможностью определения, отправлять ли команду контроллеру 104 комнаты, компьютеру 106 презентации или блоку 126 переключателя ввода. Шлюз 102 также может быть выполнен с возможностью пересылать команду контроллеру 104 комнаты при определении того, что команда направлена компоненту комнаты, ассоциированному с контроллером 104 комнаты. Компонент комнаты представляет собой любой компонент в комнате для совещаний, который коммуникационным образом соединен с контроллером 104 комнаты и способен принимать и выполнять команды комнаты от контроллера 104 комнаты таким образом, чтобы контроллер 104 комнаты осуществлял управление некоторыми функциональными возможностями компонента комнаты. Примеры компонентов комнаты включают в себя осветительные приборы, занавеси, устройство кондиционирования воздуха, проектор, проекционный экран, аудиосистему и блок переключателя ввода. Следует принимать во внимание, что любой компонент в комнате может представлять собой компонент комнаты при условии, что управление какой-либо функциональной возможностью компонента комнаты осуществляется контроллером комнаты.

Шлюз 102 также может быть выполнен с возможностью пересылать команду компьютеру 106 презентации при определении того, что команда направлена компоненту презентации, ассоциированному с компьютером 106 презентации. Компонент презентации представляет собой любой компонент в комнате для совещаний, который коммуникационным образом соединен с компьютером 104 для презентации и способен принимать и выполнять команды комнаты от компьютера 104 для презентации таким образом, чтобы компьютер 104 для презентации осуществлял управление некоторыми функциональными возможностями компонента презентации. Примеры компонентов презентации включают в себя приложение презентации, слайдовую презентацию и компонент аудио, который выводит аудиосигналы для аудиосистемы, компонент видео, который выводит видеосигналы для блока 126 переключателя ввода. Дополнительно, шлюз 102 может быть выполнен с возможностью пересылать команду блоку 126 переключателя ввода при определении того, что команда направлена блоку 126 переключателя ввода.

В различных вариантах осуществления шлюз 102 также может быть выполнен с возможностью осуществлять администрирование присутствующих таким образом, чтобы только присутствующим из списка могли обеспечиваться полномочия отправлять команды с их мобильных телефонов. Дополнительно шлюз 102 также может быть выполнен с возможностью аутентифицировать учетные данные присутствующего через мобильный телефон 108 присутствующего. После того как учетные данные присутствующего будут аутентифицированы, шлюз 102 может быть выполнен с возможностью регистрации присутствующего в списке присутствующих. Таким образом, только зарегистрированные присутствующие могут отправлять команды для управления компонентами, ассоциированными с комнатой. Список присутствующих может поддерживаться в серверной компьютерной системе, выполняющей соответствующее программное обеспечение по ведению календаря и совещаний, такой как серверный компьютер, выполняющий серверный компонент EXCHANGE производства Корпорации Майкрософт (MICROSOFT) из Редмонда, Вашингтон.

Шлюз 102 может быть реализован как компонент аппаратного обеспечения, как программное обеспечение или как комбинация аппаратного и программного обеспечения. В соответствии с различными вариантами осуществления, персональный компьютер, такой как переносной компьютер, или настольный компьютер, или любое другое вычислительное устройство, также может быть реализован в качестве шлюза 102 при условии, что вычислительное устройство способно принимать команды от мобильного телефона 108 и побуждать, по меньшей мере, один из компонентов комнаты и компонентов презентации отвечать на команду, принятую от мобильного телефона 108.

Контроллер 104 комнаты может включать в себя приложение 114 контроллера комнаты, выполненное с возможностью принимать одну или более инструкций, ассоциированных с командой комнаты, от шлюза 102. Команда комнаты представляет собой команду, которая побуждает компонент комнаты, которому направлялась команда комнаты, исполнять функцию, соответствующую команде комнаты. Например, команда комнаты может представлять собой команду увеличения яркости в комнате. Эта команда комнаты побуждает увеличение яркости одного или более осветительных приборов в комнате. Следует принимать во внимание, что команда комнаты не должна обязательно исходить от мобильного телефона, но может генерироваться самим шлюзом 104. Дополнительно, приложение для контроллера 114 комнаты может быть выполнено с возможностью выполнять принятые инструкции, тем самым побуждая компонент комнаты отвечать на команду комнаты, принятую шлюзом от мобильного телефона 108. Эти инструкции могут соответствовать командам комнаты, которые шлюз 102 принял от мобильного телефона 108, или командам, которые были сгенерированы шлюзом 102.

Команды комнаты могут представлять собой запросы на то, чтобы внести изменения в некоторые функциональные возможности, обеспечиваемые компонентами комнаты. Например, команда комнаты может представлять собой запрос от мобильного телефона 108A на то, чтобы ослабить яркость освещения 116 в комнате для совещаний, соединенного с контроллером 104 комнаты с помощью соответствующего интерфейса. Другой пример команды комнаты может представлять собой запрос от мобильного телефона 108B на то, чтобы увеличить температуру в комнате. В соответствии с различными вариантами осуществления, контроллер 104 комнаты может быть выполнен с возможностью связи с различными компонентами комнаты, которые являются ответственными за установку условий окружающей среды в комнате, и/или другими электронными компонентами, находящимися в комнате, которые могут управляться пользователем. Например, в соответствии с вариантом осуществления, представленном на ФИГ. 1, контроллер 104 комнаты может управлять одним или более осветительными приборами 116, которые обеспечивают освещение комнаты, одной или более занавесями 118, которые могут ограничивать проникновение света через окно комнаты, термостатом 120 для управления температурой комнаты. Следует принимать во внимание, что условия окружающей среды в комнате могут включать в себя величину искусственного освещения в комнате, величину естественного освещения в комнате, температуру комнаты и тому подобное.

Контроллер 104 комнаты может также быть выполнен с возможностью управлять другими компонентами комнаты, ассоциированными с комнатой. Например, контроллер 104 комнаты может управлять одной или более функциями, ассоциированными с аудиосистемой 122, включая включение/выключение аудиосистемы 122, регулирование громкости говорящих в комнате, включение/выключение микрофона в комнате и тому подобное. Дополнительно, контроллер 104 комнаты может также быть выполнен с возможностью управлять одной или более функциями, ассоциированными с проекционным экраном 124, включая опускание или поднимание проекционного экрана 124. В соответствии с вариантами осуществления контроллер 104 комнаты может также быть выполнен с возможностью управлять одной или более функциями блока 126 переключателя ввода, такими как включение/выключение блока переключателя ввода. Другие функции, ассоциированные с блоком 126 переключателя ввода, могут управляться непосредственно через шлюз 102 или через компьютер 106 презентации, например такие функции, как выбор источника видео, которое будет проецироваться проектором 140 на проекционном экране 124, и тому подобное.

Как описывалось выше, контроллер 104 комнаты выполнен с возможностью управлять различными функциями, ассоциированными с компонентами комнаты. Контроллер 104 комнаты может принимать команду комнаты от шлюза 102 о том, чтобы опустить проекционный экран 124. При приеме этой команды приложение 114 контроллера комнаты может быть выполнено с возможностью побуждать проекционный экран 124 опуститься. Приложение 114 контроллера комнаты затем может принимать команду комнаты о том, чтобы включить питание аудиосистемы 122. При приеме этой команды приложение 114 контроллера комнаты может быть выполнено с возможностью побуждать включение питания аудиосистемы 122. Таким образом, присутствующий в комнате может управлять различными аспектами компонентов комнаты, таких как осветительные приборы 116, занавеси 118, термостат 120, аудиосистема 122, проекционный экран 124, блок 126 переключателя ввода, в частности, просто посредством использования мобильного телефона.

Как коротко описывалось выше, шлюз 102 также может осуществлять связь с компьютером 106 презентации, который может быть выполнен с возможностью управлять компонентами презентаций, такими как аудиомодуль (не показан), который отправляет входные аудиосигналы от компьютера 106 презентации в аудиосистему 122, и видеомодуль (не показан), который отправляет входные видеосигналы от компьютера 106 презентации в блок 126 переключателя ввода. Компьютер 106 презентации также может включать в себя другие компоненты презентаций, такие как приложение 132 презентации и, по меньшей мере, одну презентацию 134. Приложение 132 презентации может быть выполнено с возможностью принимать команды презентации от шлюза 102. Приложение 132 презентации затем может выполнять команды презентации.

Примером команды презентации может быть запрос от пользователя о том, чтобы начать презентацию 134, хранящуюся в компьютере 106 презентации. При приеме этой команды презентации от шлюза 102 компьютер 106 презентации может отправить инструкцию приложению 132 презентации о том, чтобы начать презентацию. 134. Другим примером команды презентации может быть отключение звука презентации 134. Шлюз может отправить такую команду компьютеру 106 презентации, который может отправить инструкцию аудиомодулю о том, чтобы прекратить отправку входного аудиосигнала в аудиосистему 122, тем самым отключая звук презентации 134. Таким образом, присутствующий в комнате может в общем управлять различными аспектами компонентов презентации, такими как приложение 132 презентации, презентация 134, аудиосистема 122, блок 126 переключателя ввода и т.п., просто посредством использования мобильного телефона 108A. В одном варианте осуществления приложение 132 презентации представляет собой программу приложения для презентаций POWERPOINT от Корпорации MICROSOFT. Однако следует принимать во внимание, что могут применяться и другие приложения для презентаций от других производителей.

В соответствии с вариантами осуществления, блок 126 переключателя ввода может быть выполнен с возможностью обеспечивать видеосигнал проектору 140 для проецирования видео на проекционном экране 124. Блок 126 переключателя ввода дополнительно может быть выполнен с возможностью принимать инструкции, соответствующие командам, отправленным с мобильного телефона, которые направляются блоку 126 переключателя ввода. В различных вариантах осуществления блок 126 переключателя ввода принимает инструкции или от контроллера 104 комнаты или от компьютера 106 презентации. В таких вариантах осуществления команды, относящиеся к включению и/или выключению блока 126 переключателя ввода, пересылаются блоку переключателя ввода через контроллер 104 комнаты. Команды, относящиеся к выбору источника ввода, видеосигнал из которого нужно отправлять проектору 140, могут пересылаться блоку 126 переключателя ввода непосредственно от шлюза 102.

Мобильный телефон 108 может представлять собой мобильный телефон любого типа, который выполнен с возможностью выполнять управляющее приложение 109, которое может быть выполнено с возможностью обеспечивать пользователю последовательность средств управления пользовательского интерфейса, один вариант осуществления которых показан на ФИГ. 2. Дополнительно, мобильный телефон 108 может иметь возможность принимать от пользователя пользовательский ввод для ввода команд через управляющее приложение 109. Мобильный телефон 108 также может иметь возможность осуществлять связь со шлюзом 102 по сети 112. Управляющее приложение 109 может представлять собой выполняемые компьютером инструкции, которые позволяют пользователю взаимодействовать со шлюзом через мобильный телефон 108 пользователя. В соответствии с вариантами осуществления мобильный телефон представляет собой смартфон, такой как IPHONE производства APPLE COMPUTER, смартфон на основе операционной системы ANDROID или другой тип смартфона. Другие мобильные телефоны, не являющиеся смартфонами, также могут использоваться, если оборудованы соответствующим управляющим приложением 109. Дополнительные подробности, касающиеся работы компонентов, показанных на ФИГ. 1, будут описываться ниже со ссылкой на ФИГ. 2-6.

В соответствии с вариантами осуществления мобильный телефон 108 оборудован дисплеем с сенсорным экраном. «Жесты» пользовательского ввода могут детектироваться при помощи дисплея с сенсорным экраном и выполнения программного обеспечения на мобильном телефоне 108. Дополнительно, мобильный телефон может быть оборудованным различными сенсорами ориентации, сенсорами обнаружения искусственного освещения и другими сенсорами, которые позволяют мобильному телефону детектировать свое местоположение, ориентацию, заголовок карты и условия окружающей среды. Как подробнее будет описано ниже, для управления компонентами комнаты могут применяться жесты, осуществляемые на экране дисплея, средства управления пользовательского интерфейса, отображаемые на экране дисплея, и жесты, осуществляемые с самим мобильным телефоном 108.

Далее, со ссылкой на ФИГ. 2, показана схема пользовательского интерфейса, иллюстрирующая последовательность средств управления пользовательского интерфейса, отображаемых мобильным телефоном 108 в одном варианте осуществления для управления компонентами комнаты и презентации. Как описано выше, присутствующие в комнате для совещаний могут использовать мобильный телефон 108 для управления различными аспектами компонентов в комнате для совещаний. Для того чтобы сделать это, присутствующий может побудить выполнение управляющего приложения 109 на своем мобильном телефоне 108. При выполнении управляющего приложения 109, присутствующему обеспечивается одно или более средств управления пользовательского интерфейса, включая выбираемые значки на экране дисплея мобильного телефона 108 присутствующего. Перемещаясь по различным средствам управления пользовательского интерфейса путем выбора значков, присутствующий может иметь возможность управлять компонентами, ассоциированными с комнатой.

В соответствии с вариантами осуществления, управляющее приложение 109 на мобильном телефоне 108 может отображать главный элемент управления 202 пользовательского интерфейса, который обеспечивает присутствующему три выбираемых значка, значок 204 управления комнатой, значок 206 управления презентацией и значок 208 администрирования присутствующих. Стрелка, показанная на ФИГ. 2, указывает одно или более дополнительных средств управления пользовательского интерфейса, которые могут появляться на экране мобильного телефона 108. Следует принимать во внимание, что средства управления пользовательского интерфейса, отображаемые на ФИГ. 2, могут быть ассоциированы с одним вариантом осуществления настоящего раскрытия. В других вариантах осуществления, другие средства управления пользовательского интерфейса могут включать в себя те же самые, подобные или другие значки и средства управления пользовательского интерфейса.

В одном варианте осуществления, пользователь может управлять функциональными возможностями, обеспечиваемыми компонентами комнаты, путем выбора значка 204 управления комнатой. После выбора значка 204 управления комнатой мобильный телефон 108 обеспечивает элемент управления 210 пользовательского интерфейса для комнаты, который включает в себя выбираемые значки 212-220, ассоциированные с одним или более компонентами комнаты. Пользователь может иметь возможность управлять осветительными приборами 116 путем выбора значка 212 для освещения. После выбора значка 212 для освещения, мобильный телефон 108 обеспечивает элемент управления 230 пользовательского интерфейса для освещения, который включает в себя выбираемые значки для управления аспектами осветительных приборов 116, такие как значок включения/выключения для включения или выключения освещения, значок для увеличения яркости, обеспечиваемой осветительными приборами 116, и значок уменьшения освещенности для уменьшения яркости, обеспечиваемой осветительными приборами 116. В различных вариантах осуществления каждый осветительный прибор 116 в комнате может иметь отдельный элемент управления пользовательского интерфейса для управления интенсивностью света конкретного осветительного прибора 116.

Аналогично, пользователь может иметь возможность управлять занавесями 118 в комнате для совещаний путем выбора значка 214 для занавесей. После выбора значка 214 для занавесей, мобильный телефон 108 обеспечивает элемент управления 240 пользовательским интерфейсом для занавесей, который включает в себя выбираемые значки для управления аспектами занавесей 118, такие как значок открытия для открытия занавесей 118 и значок закрытия для задергивания занавесей 118.

Пользователь может иметь возможность управлять термостатом 120 в комнате для совещаний путем выбора значка 216 температуры. После выбора значка 216 температуры мобильный телефон 108 обеспечивает элемент управления 250 пользовательским интерфейсом для температуры, который включает в себя выбираемые значки для управления аспектами термостата 120, такие как значок для увеличения температуры в комнате и значок для снижения температуры в комнате.

Пользователь также может иметь возможность управлять аудиосистемой 122 путем выбора значка 218 для аудио. После выбора значка 218 для аудио мобильный телефон 108 обеспечивает элемент управления 260 пользовательским интерфейсом для аудио, который включает в себя значок включения/выключения для включения/выключения аудиосистемы 122, значок увеличения громкости для увеличения громкости, значок уменьшения громкости для уменьшения громкости и значок отключения звука для отключения громкости аудиосистемы 122. Следует принимать во внимание, что в различных вариантах осуществления пользователь может иметь возможность управлять входными аудиосигналами, отправляемыми от компьютера 106 презентации в аудиосистему 122 через элемент управления пользовательского интерфейса, ассоциированный с компьютером 106 презентации.

Пользователь также может иметь возможность управлять блоком 126 переключателя ввода путем выбора значка 220 переключателя ввода. После выбора значка 220 переключателя ввода мобильный телефон 108 обеспечивает элемент управления 270 пользовательского интерфейса для переключателя ввода для выбора того, какой входной сигнал должен проецироваться проектором 140 или другим устройством отображения. Элемент управления 270 пользовательского интерфейса для переключателя ввода может включать в себя значок первого ввода для проецирования первого входного сигнала, обеспечиваемого видеомодулем компьютера 106 презентации, значок второго ввода для проецирования второго входного сигнала, обеспечиваемого альтернативным источником 128 видео, значок третьего ввода для проецирования третьего входного сигнала, обеспечиваемого другим видеоисточником (не показан), и значок включение/выключение для включения или выключения проектора 140. Следует принимать во внимание, что и другие компоненты, ассоциированные с комнатой, могут управляться посредством выбираемых значков, обеспечиваемых пользователю мобильным телефоном 108.

В соответствии с одним вариантом осуществления пользователь также может иметь возможность управлять компонентами презентации, такими как компьютер 106 презентации и файлы презентации, доступ к которым осуществляется компьютером 106 презентации, путем выбора значка 206 управления презентацией в главном элементе управления 202 пользовательского интерфейса. В ответ на выбор значка 206 управления презентацией мобильный телефон обеспечивает пользователю элемент управления 222 пользовательского интерфейса для презентации, который включает в себя выбираемые значки 224-228, ассоциированные с одним или более компонентами презентации.

Как обсуждалось выше, блок 126 переключателя ввода может быть управляемым или контроллером 104 комнаты, или компьютером 106 презентации. Для того чтобы управлять блоком 126 переключателя ввода через компьютер 106 презентации, пользователь может иметь возможность управлять блоком 126 переключателя ввода путем выбора значка 228 переключателя ввода, который подобен значку 220 переключателя ввода. Как описано выше в отношении значка 220 переключателя ввода, после выбора пользователем значка 228 переключателя ввода мобильный телефон 108 обеспечивает элемент управления 270 пользовательского интерфейса для переключателя ввода для выбора того, какой входной сигнал должен проецироваться проектором 140.

После выбора элемента управления 222 пользовательского интерфейса для презентации, пользователь может выбрать значок 224 загрузки презентации для того, чтобы загрузить презентацию 134. После выбора пользователем значка 224 загрузки презентации мобильный телефон 108 может обеспечить элемент управления 280 пользовательского интерфейса для списка файлов для выбора презентации 134, которую компьютер 106 презентации выбрал для показа. Элемент управления 280 пользовательского интерфейса для списка файлов включает в себя значок файла один для показа презентации 134, значок файла два для показа второй презентации (не показана) и значок файла три для показа третьей презентации (не показана). Файлы из списка могут храниться на компьютере 106 презентации, в мобильном телефоне 108 или в другом локальном или доступном через сеть месте.

Дополнительно, пользователь может управлять загруженной презентацией путем выбора значка 226 функций презентации. После выбора пользователем значка 226 функций презентации мобильный телефон 108 обеспечивает элемент управления 290 пользовательского интерфейса для функций для выбора действия над загруженной презентацией 134. Элемент управления 290 пользовательского интерфейса для функций включает в себя значок «предшествующий» для перемещения на предшествующий слайд презентации 134, значок «следующий» для перемещения на следующий слайд презентации 134, значок воспроизведения для воспроизведения показа слайдов презентации 134, значок паузы для приостановки презентации 134 и значок «примечание о выступающем» для представления пользователю, на мобильном телефоне 108, примеча
