Электрофотографический фоточувствительный элемент, технологический картридж и электрофотографическое устройство

Электрофотографический фоточувствительный элемент, технологический картридж и электрофотографическое устройство

Иллюстрации

Показать все

Реферат

Область техники

Данное изобретение относится к электрофотографическому фоточувствительному элементу, и технологическому картриджу и электрофотографическому устройству, включающим электрофотографический фоточувствительный элемент.

Предшествующий уровень техники

В отношении электрофотографического фоточувствительного элемента с применением органического фотопроводящего материала (органического электрофотографического фоточувствительного элемента) в последние годы проводились интенсивные исследования и разработки.

Электрофотографический фоточувствительный элемент в основном включает основу и фоточувствительный слой, сформированный на основе. Фактически, тем не менее, различные слои располагают во многих случаях между основой и фоточувствительным слоем с целью, например, покрывания дефектов на поверхности основы, защиты фоточувствительного слоя от электрического разрушения, улучшения поляризуемости и улучшения способности к блокированию инжекции зарядов от основы к фоточувствительному слою.

Из слоев, располагаемых между основой и фоточувствительным слоем, слой, содержащий частицы оксида металла, известен как слой, предоставляемый с целью покрывания дефектов на поверхности основы. Слой, содержащий частицы оксида металла, обычно обладает высокой электропроводностью (например, первоначальным объемным удельным сопротивлением от 1,0×10⁸ Ом·см до 2,0×10¹³ Ом·см) по сравнению с ее величиной для слоя, не содержащего частицы оксида металла, и даже если толщина слоя увеличена, возрастание остаточного потенциала во время формирования изображения затруднено. Поэтому, слой, содержащий частицы оксида металла, легко покрывает дефекты на поверхности основы. Когда такой слой, обладающий высокой электропроводностью (далее в данном документе называемый как «электропроводный слой») предоставлен между основой и фоточувствительным слоем, чтобы покрывать дефекты на поверхности основы, допустимый интервал дефектов на поверхности основы увеличен. В результате, допустимый интервал используемой основы увеличивается. Соответственно, обеспечивается преимущество в улучшении производительности электрофотографического фоточувствительного элемента.

Патентный документ 1 описывает технологию, включающую применение в электропроводном слое между основой и фоточувствительным слоем частиц оксида титана, покрытых оксидом олова, легированным фосфором или вольфрамом. Кроме того, Патентный документ 2 описывает технологию, включающую применение в электропроводном слое между основой и фоточувствительным слоем частиц оксида титана, покрытых оксидом олова, легированным фосфором, вольфрамом или фтором.

Кроме того, Патентный документ 3 описывает технологию, содержащую включение в нижний слой электрофотографического фоточувствительного элемента, полученного последовательным наслаиванием нижнего слоя, промежуточного слоя и фоточувствительного слоя на электропроводную основу, двух видов частиц оксида металла, имеющих разные средние диаметры частиц. Кроме того, Патентный документ 4 описывает следующую технологию. Два или более вида электропроводных частиц, имеющих разные диаметры первичных частиц, включают в промежуточный слой электрофотографического фоточувствительного элемента, полученного наслаиванием промежуточного слоя и фоточувствительного слоя на электропроводную основу в указанном порядке, отношение «A:B» между средними диаметрами первичных частиц A, имеющих наибольший средний диаметр частиц из электропроводных частиц, и первичных частиц B имеющих наименьший средний диаметр частиц из электропроводных частиц устанавливают от 12:1 до 30:1, и средний диаметр частиц первичных частиц B устанавливают при 0,05 мкм или менее. Кроме того, Патентный документ 4 описывает технологию, включающую применение частиц оксида олова, легированного танталом, в промежуточном слое электрофотографического фоточувствительного элемента.

Кроме того, Патентный документы 5 и 6 описывают каждый технологию, включающую применение частиц оксида олова, легированного ниобием, в электропроводном слое или промежуточном слое между основой и фоточувствительным слоем.

Список ссылок

Патентные документы

Патентный документ 1: Выложенная заявка на патент Японии № 2012-18371

Патентный документ 2: Выложенная заявка на патент Японии № 2012-18370

Патентный документ 3: Выложенная заявка на патент Японии № 2007-187771

Патентный документ 4: Выложенная заявка на патент Японии № 2004-151349

Патентный документ 5: Выложенная заявка на патент Японии № H01-248158

Патентный документ 6: Выложенная заявка на патент Японии № H01-150150

Сущность изобретения

Техническая проблема

В последние годы увеличивается следующая возможность: большое число изображений, идентичных одно другому, выводят из одного и того же электрофотографического фоточувствительного элемента в течение короткого периода времени.

В таком случае, направление перемещения среды для печати (такой как материал для переноса (например, бумага) или промежуточный передающий элемент) в электрофотографическом фоточувствительном элементе и вертикальное направление (продольное направление, когда электрофотографический фоточувствительный элемент является цилиндрическим) не отклоняются одно от другого. Соответственно, например, когда сплошное черное изображение или полутоновое изображение выводят после того, как было выведено непрерывным образом большое число изображений, каждое из которых включает вертикальные линии 306 (линии, параллельные направлению перемещения среды для печати), подобно изображению 301 на Фиг. 4, эффект, называемый памятью рисунка, имеет место на участках, на которых формировались вертикальные линии. Более конкретно, по существу, выводят сплошное черное изображение, подобное изображению 302 на Фиг. 4, и выводят полутоновое изображение, подобное изображению 303 на Фиг. 4. Однако когда сплошное черное изображение выводят после того, как было выведено непрерывным образом большое число изображений, каждое из которых включает вертикальные линии 306, подобно изображению 301 на Фиг. 4, выводимое изображение может быть изображением 304 с вертикальными линиями 307, являющимися следствием повторяющегося гистерезиса вертикальных линий 306 изображения 301 на Фиг. 4. Также в случае полутонового изображения, как и в случае сплошного черного изображения, выводимое изображение может быть изображением 305 с вертикальными линиями 308, являющимися следствием повторяющегося гистерезиса вертикальных линий 306 изображения 301 на Фиг. 4. Часть изображения, где проявляется повторяющийся гистерезис, подобно этим вертикальным линиям 307 и 308, называют памятью рисунка.

В частности, увеличивается следующая возможность по сравнению с прошлым временем в связи с увеличением срока службы электрофотографического фоточувствительного элемента: большое число изображений, идентичных одно другому, выводят из одного и того же электрофотографического фоточувствительного элемента в течение короткого периода времени. Соответственно, также и в случае обычного электрофотографического фоточувствительного элемента, который ранее мог быть использован в достаточной мере, начала проявляться ситуация, когда память рисунка имеет место при выведении большого числа изображений, идентичных одно другому, в течение короткого периода времени. В связи с этим, каждый из электрофотографических фоточувствительных элементов, включающих обычные электропроводные слои, описанных в Патентных документах с 1 по 6, вовлекался иногда в обстоятельства, когда имеет место эффект памяти рисунка.

С другой стороны, в случае электропроводного слоя, содержащего связующий материал и частицы оксида металла, возможно возникновение трещин в электропроводном слое, даже когда объемное удельное сопротивление электропроводного слоя уменьшено лишь посредством увеличения содержания частиц оксида металла в электропроводном слое, с тем, чтобы могло сдерживаться увеличение остаточного потенциала во время формирования изображения. Соответственно, возникает настоятельная потребность в подавлении возникновения эффекта памяти рисунка и подавлении увеличения остаточного потенциала наряду с подавлением возникновения трещин в электропроводном слое.

Принимая во внимание вышеуказанное, данное изобретение направлено на предоставление электрофотографического фоточувствительного элемента, в котором остаточный потенциал практически не увеличивается во время формирования изображения, эффект памяти рисунка практически не происходит, и практически не происходит возникновение трещин в электропроводном слое, и технологического картриджа и электрофотографического устройства, включающих такой электрофотографический фоточувствительный элемент.

Решение проблемы

В соответствии с одним аспектом данного изобретения, предоставляется электрофотографический фоточувствительный элемент, содержащий: основу; электропроводный слой, сформированный на основе; и фоточувствительный слой, сформированный на электропроводном слое, в котором: электропроводный слой содержит частицы оксида титана, покрытые оксидом олова, легированным фосфором, частицы оксида олова, легированного фосфором, и связующий материал; и когда общий объем электропроводного слоя представлен как V_T, общий объем частиц оксида титана, покрытых оксидом олова, легированным фосфором, в электропроводном слое представлен как V_1P, и общий объем частиц оксида олова, легированного фосфором, в электропроводном слое представлен как V_2P, величины V_T, V_1P и V_2P удовлетворяют приведенным ниже выражениям (1) и (2).

2≤{(V_2P/V_T)/(V_1P/V_T)}×100≤25 (1)

15≤{(V_1P/V_T)+(V_2P/V_T)}×100≤45 (2)

В соответствии с другим аспектом данного изобретения, предоставляется электрофотографический фоточувствительный элемент, содержащий: основу; электропроводный слой, сформированный на основе; и фоточувствительный слой, сформированный на электропроводном слое, в котором: электропроводный слой содержит частицы оксида титана, покрытые оксидом олова, легированным вольфрамом, частицы оксида олова, легированного вольфрамом, и связующий материал; и когда общий объем электропроводного слоя представлен как V_T, общий объем частиц оксида титана, покрытых оксидом олова, легированным вольфрамом, в электропроводном слое представлен как V_1W, и общий объем частиц оксида олова, легированного вольфрамом, в электропроводном слое представлен как V_2W, величины V_T, V_1W и V_2W удовлетворяют приведенным ниже выражениям (6) и (7).

2≤{(V_2W/V_T)/(V_1W/V_T)}×100≤25 (6)

15≤{(V_1W/V_T)+(V_2W/V_T)}×100≤45 (7)

В соответствии с еще одним аспектом данного изобретения, предоставляется электрофотографический фоточувствительный элемент, содержащий: основу; электропроводный слой, сформированный на основе; и фоточувствительный слой, сформированный на электропроводном слое, в котором: электропроводный слой содержит частицы оксида титана, покрытые оксидом олова, легированным фтором, частицы оксида олова, легированного фтором, и связующий материал; и когда общий объем электропроводного слоя представлен как V_T, общий объем частиц оксида титана, покрытых оксидом олова, легированным фтором, в электропроводном слое представлен как V_1F, и общий объем частиц оксида олова, легированного фтором, в электропроводном слое представлен как V_2F, величины V_T, V_1F и V_2F удовлетворяют приведенным ниже выражениям (11) и (12).

2≤{(V_2F/V_T)/(V_1F/V_T)}×100≤25 (11)

15≤{(V_1F/V_T)+(V_2F/V_T)}×100≤45 (12)

В соответствии с еще одним аспектом данного изобретения, предоставляется электрофотографический фоточувствительный элемент, содержащий: основу; электропроводный слой, сформированный на основе; и фоточувствительный слой, сформированный на электропроводном слое, в котором: электропроводный слой содержит частицы оксида титана, покрытые оксидом олова, легированным ниобием, частицы оксида олова, легированного ниобием, и связующий материал; и когда общий объем электропроводного слоя представлен как V_T, общий объем частиц оксида титана, покрытых оксидом олова, легированным ниобием, в электропроводном слое представлен как V_1Nb, и общий объем частиц оксида олова, легированного ниобием, в электропроводном слое представлен как V_2Nb, величины V_T, V_1Nb и V_2Nb удовлетворяют приведенным ниже выражениям (16) и (17).

2≤{(V_2Nb/V_T)/(V_1Nb/VT)}×100≤25 (16)

15≤{(V_1Nb/V_T)+(V_2Nb/VT)}×100≤45 (17)

В соответствии с еще одним аспектом данного изобретения, предоставляется электрофотографический фоточувствительный элемент, содержащий: основу; электропроводный слой, сформированный на основе; и фоточувствительный слой, сформированный на электропроводном слое, в котором: электропроводный слой содержит частицы оксида титана, покрытые оксидом олова, легированным танталом, частицы оксида олова, легированного танталом, и связующий материал; и когда общий объем электропроводного слоя представлен как V_T, общий объем частиц оксида титана, покрытых оксидом олова, легированным танталом, в электропроводном слое представлен как V_1Ta, и общий объем частиц оксида олова, легированного танталом, в электропроводном слое представлен как V_2Ta, величины V_T, V_1Ta и V_2Ta удовлетворяют приведенным ниже выражениям (21) и (22).

2≤{(V_2Ta/V_T)/(V_1Ta/V_T)}×100≤25 (21)

15≤{(V_1Ta/V_T)+(V_2Ta/V_T)}×100≤45 (22)

В соответствии с еще одним аспектом данного изобретения, предоставляется технологический картридж, присоединяемый с возможностью снятия к основному корпусу электрофотографического устройства, при этом технологический картридж интегрированным образом поддерживает: вышеописанный электрофотографический фоточувствительный элемент; и по меньшей мере один узел, выбранный из группы, состоящей из узла для зарядки, узла для проявления, узла для переноса и узла для очистки.

В соответствии с еще одним аспектом данного изобретения, предоставляется электрофотографическое устройство, содержащее: вышеописанный электрофотографический фоточувствительный элемент; узел для зарядки; узел для экспонирования; узел для проявления; и узел для переноса.

Преимущества данного изобретения

В соответствии с данным изобретением, предоставлен электрофотографический фоточувствительный элемент, в котором остаточный потенциал практически не увеличивается во время формирования изображения, эффект памяти рисунка практически не происходит, и практически не происходит возникновение трещин в электропроводном слое, и технологический картридж и электрофотографическое устройство, включающие такой электрофотографический фоточувствительный элемент.

Другие особенности данного изобретения станут очевидными из представленного ниже описания типичных вариантов осуществления со ссылками на приложенные чертежи.

Краткое описание чертежей

Фиг. 1 представляет собой вид, иллюстрирующий пример схематической конструкции электрофотографического устройства, включающего технологический картридж, имеющий электрофотографический фоточувствительный элемент по данному изобретению.

Фиг. 2 представляет собой вид (вид сверху) для иллюстрирования метода измерения объемного удельного сопротивления электропроводного слоя.

Фиг. 3 представляет собой вид (вид поперечного сечения) для иллюстрирования метода измерения объемного удельного сопротивления электропроводного слоя.

Фиг. 4 представляет собой вид (пример изображения) для иллюстрирования эффекта памяти рисунка.

Фиг. 5 представляет собой вид, иллюстрирующий изображение с одноточечным рисунком с шахматным расположением.

Описание вариантов осуществления

Электрофотографический фоточувствительный элемент по данному изобретению представляет собой электрофотографический фоточувствительный элемент, содержащий основу, проводящий слой, сформированный на основе, и фоточувствительный слой, сформированный на проводящем слое.

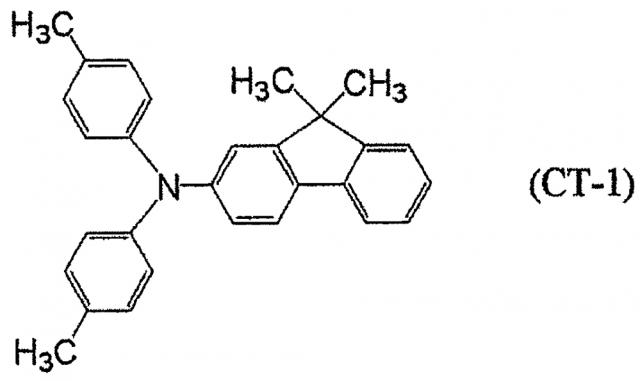

Фоточувствительный слой может быть однослойным фоточувствительным слоем, полученным включением вещества, генерирующего заряды, и вещества, переносящего заряды, в единственный слой, или может быть многослойным фоточувствительным слоем, полученным наслаиванием слоя для генерации зарядов, содержащего вещество, генерирующее заряды, и слоя для переноса зарядов, содержащего вещество, переносящее заряды. Кроме того, в случае необходимости, промежуточный слой может быть предоставлен между электропроводным слоем и фоточувствительным слоем, сформированными на основе.

Основа, обладающая электропроводностью, (электропроводная основа) является предпочтительной в качестве основы, и, например, может быть использована металлическая основа, сформированная из металла, такого как алюминий, алюминиевый сплав или нержавеющая сталь. В случае применения алюминия или алюминиевого сплава, может быть использована алюминиевая труба, изготовленная способом производства, включающим процесс с экструзией и процесс с волочением, или алюминиевая труба, изготовленная способом производства, включающим процесс экструзии и процесс вытяжки с утонением. Такая алюминиевая труба предоставляет хорошую точность размеров и хорошую чистоту поверхности без резки ее поверхности и является выгодной также с точки зрения затрат. Однако на необработанной поверхности алюминиевой трубы возможны выступающие дефекты в виде задиров. Соответственно, является особенно эффективным предоставление электропроводного слоя.

В электрофотографическом фоточувствительном элементе по данному изобретению любую из представленных ниже комбинаций частиц оксида металла, а также связующий материал используют в электропроводном слое, подлежащем формированию на основе:

(p) частицы оксида титана, покрытые оксидом олова, легированным фосфором, и частицы оксида олова, легированного фосфором;

(w) частицы оксида титана, покрытые оксидом олова, легированным вольфрамом, и частицы оксида олова, легированного вольфрамом;

(f) частицы оксида титана, покрытые оксидом олова, легированным фтором, и частицы оксида олова, легированного фтором;

(nb) частицы оксида титана, покрытые оксидом олова, легированным ниобием, и частицы оксида олова, легированного ниобием, и

(ta) частицы оксида титана, покрытые оксидом олова, легированным танталом, и частицы оксида олова, легированного танталом.

Один из признаков заключается в том, что в каждой из комбинаций (p), (w), (f), (nb) и (ta) частиц оксида металла, фосфор (P), вольфрам (W), фтор (F), ниобий (Nb) или тантал (Ta) является общим с элементом, которым легирован оксид олова. Следует заметить, что частицы оксида титана являются частицами оксида титана (TiO₂), и частицы оксида олова являются частицами оксида олова (SnO₂).

Далее в данном документе, частицы оксида титана, покрытые оксидом олова, легированным фосфором, также называются как «частицы оксида титана, покрытые P-легированным оксидом олова», и частицы оксида олова, легированного фосфором также называются как «частицы P-легированного оксида олова». Кроме того, частицы оксида титана, покрытые оксидом олова, легированным вольфрамом, также называются как «частицы оксида титана, покрытые W-легированным оксидом олова», и частицы оксида олова, легированного вольфрамом также называются как «частицы W-легированного оксида олова». Кроме того, частицы оксида титана, покрытые оксидом олова, легированным фтором, также называются как «частицы оксида титана, покрытые F-легированным оксидом олова», и частицы оксида олова, легированного фтором также называются как «частицы F-легированного оксида олова». Кроме того, частицы оксида титана, покрытые оксидом олова, легированным ниобием, также называются как «частицы оксида титана, покрытые Nb-легированным оксидом олова», и частицы оксида олова, легированного ниобием, также называются как «частицы Nb-легированного оксида олова». Кроме того, частицы оксида титана, покрытые оксидом олова, легированным танталом, также называются как «частицы оксида титана, покрытые Ta-легированным оксидом олова», и частицы оксида олова, легированного танталом также называются как «частицы Ta-легированного оксида олова».

Кроме того, в электрофотографическом фоточувствительном элементе по данному изобретению, в случае, в котором комбинация частиц оксида металла, включаемых в электропроводный слой, является комбинацией (p), когда общий объем электропроводного слоя представлен как V_T, объем частиц оксида титана, покрытых P-легированным оксидом олова, в электропроводном слое представлен как V_1P, и объем частиц P-легированного оксида олова в электропроводном слое представлен как V_2P, величины V_T, V_1P, и V_2P удовлетворяют приведенным ниже выражениям (1) и (2).

2≤{(V_2P/V_T)/(V_1P/V_T)}×100≤25 (1)

15≤{(V_1P/V_T)+(V_2P/V_T)}×100≤45 (2)

Кроме того, в случае, в котором комбинация частиц оксида металла, включаемых в электропроводный слой, является комбинацией (w), когда общий объем электропроводного слоя представлен как V_T, объем частиц оксида титана, покрытых W-легированным оксидом олова, в электропроводном слое представлен как V_1W, и объем частиц W-легированного оксида олова в электропроводном слое представлен как V_2W, величины V_T, V_1W, и V_2W удовлетворяют приведенным ниже выражениям (6) и (7).

2≤{(V_2W/V_T)/(V_1W/V_T)}×100≤25 (6)

15≤{(V_1W/V_T)+(V_2W/V_T)}×100≤45 (7)

Кроме того, в случае, в котором комбинация частиц оксида металла, включаемых в электропроводный слой, является комбинацией (f), когда общий объем электропроводного слоя представлен как V_T, объем частиц оксида титана, покрытых F-легированным оксидом олова, в электропроводном слое представлен как V_1F, и объем частиц F-легированного оксида олова в электропроводном слое представлен как V_2F, величины V_T, V_1F, и V_2F удовлетворяют приведенным ниже выражениям (11) и (12).

2≤{(V_2F/V_T)/(V_1F/V_T)}×100≤25 (11)

15≤{(V_1F/V_T)+(V_2F/V_T)}×100≤45 (12)

Кроме того, в случае, в котором комбинация частиц оксида металла, включаемых в электропроводный слой, является комбинацией (nb), когда общий объем электропроводного слоя представлен как V_T, объем частиц оксида титана, покрытых Nb-легированным оксидом олова, в электропроводном слое представлен как V_1Nb, и объем частиц Nb-легированного оксида олова в электропроводном слое представлен как V_2Nb, величины V_T, V_1Nb, и V_2Nb удовлетворяют приведенным ниже выражениям (16) и (17).

2≤{(V_2Nb/V_T)/(V_1Nb/VT)}×100≤25 (16)

15≤{(V_1Nb/V_T)+(V_2Nb/VT)}×100≤45 (17)

Кроме того, в случае, в котором комбинация частиц оксида металла, включаемых в электропроводный слой, является комбинацией (ta), когда общий объем электропроводного слоя представлен как V_T, объем частиц оксида титана, покрытых Ta-легированным оксидом олова, в электропроводном слое представлен как V_1Ta, и объем частиц Ta-легированного оксида олова в электропроводном слое представлен как V_2Ta, величины V_T, V_1Ta, и V_2Ta удовлетворяют приведенным ниже выражениям (21) и (22).

2≤{(V_2Ta/V_T)/(V_1Ta/V_T)}×100≤25 (21)

15≤{(V_1Ta/V_T)+(V_2Ta/V_T)}×100≤45 (22)

Далее в данном документе, V_1P, V_1W, V_1F, V_1Nb, и V_1Ta в собирательном значении также представлены как «V₁», и V_2P, V_2W, V_2F, V_2Nb, и V_2Ta в собирательном значении также представлены как «V₂». Кроме того, частицы оксида титана, покрытые P-легированным оксидом олова, частицы оксида титана, покрытые W-легированным оксидом олова, частицы оксида титана, покрытые F-легированным оксидом олова, частицы оксида титана, покрытые Nb-легированным оксидом олова, и частицы оксида титана, покрытые Ta-легированным оксидом олова в собирательном значении также представлены как «первые частицы оксида металла», и частицы P-легированного оксида олова, частицы W-легированного оксида олова, частицы F-легированного оксида олова, частицы Nb-легированного оксида олова и частицы Ta-легированного оксида олова в собирательном значении также представлены как «вторые частицы оксида металла».

Авторы данного изобретения провели интенсивные исследования в отношении предотвращения возникновения памяти рисунка. В результате, авторы данного изобретения нашли, что эффект памяти рисунка подавляется посредством формирования в электропроводном слое хорошо проводящего пути на протяжении широкого интервала, иными словами, посредством равномерного перемещения зарядов в электропроводном слое. Это, вероятно, обусловлено тем, что локальное задерживание или удерживание зарядов в электропроводном слое практически не происходит. Однако задерживание или удерживание зарядов может не коррелировать в значительной степени с объемным удельным сопротивлением или электрическим сопротивлением электропроводного слоя, поскольку задерживание или удерживание является локальным эффектом. Формирование хорошо проводящего пути в электропроводном слое для подавления эффекта памяти рисунка требует формирования проводящего пути, который проходит как через первые частицы оксида металла, так и через вторые частицы оксида металла. С этой целью, следующая потребность может возникать для подавления эффекта памяти рисунка: вместо формирования электропроводного слоя, содержащего лишь первые частицы оксида металла, или электропроводного слоя, содержащего лишь вторые частицы оксида металла, первые частицы оксида металла и вторые частицы оксида металла включают в электропроводный слой при определенном соотношении, и в таком случае образуется проводящий путь, который проходит как через первые частицы оксида металла, так и через вторые частицы оксида металла. А именно, может потребоваться удовлетворение выражению (1), (6), (11), (16) или (21). Когда величина для {(V₂/V_T)/(V₁/V_T)}×100 составляет менее чем 2, отношение количества вторых частиц оксида металла к количеству первых частиц оксида металла становится недостаточным. Соответственно, полагают, что ситуация становится близкой к той, что имеет место в случае электропроводного слоя, содержащего лишь первые частицы оксида металла, и поэтому проводящий путь, пригодный для подавления возникновения памяти рисунка, не может быть сформирован. С другой стороны, когда величина для {(V₂/V_T)/(V₁/V_T)}×100 составляет более чем 25, отношение количества вторых частиц оксида металла к количеству первых частиц оксида металла становится чрезмерным. Соответственно, полагают, что ситуация становится близкой к той, что имеет место в случае электропроводного слоя, содержащего лишь вторые частицы оксида металла, и поэтому проводящий путь, пригодный для подавления возникновения памяти рисунка, не может быть сформирован. Когда удовлетворяется приведенное ниже выражение (3), (8), (13), (18) или (23), становится дополнительно существенным подавление эффекта возникновения памяти рисунка, поскольку соотношение между первыми частицами оксида металла и вторыми частицами оксида металла становится соотношением, при котором может быть сформирован проводящий путь, дополнительно пригодный для подавления возникновения памяти рисунка.

5≤{(V_2P/V_T)/(V_1P/V_T)}×100≤20 (3)

5≤{(V_2W/V_T)/(V_1W/V_T)}×100≤20 (8)

5≤{(V_2F/V_T)/(V_1F/V_T)}×100≤20 (13)

5≤{(V_2Nb/V_T)/(V_1Nb/V_T)}×100≤20 (18)

5≤{(V_2Ta/V_T)/(V_1Ta/V_T)}×100≤20 (23)

Кроме того, формирование проводящего пути, который проходит через первые частицы оксида металла и вторые частицы оксида металла, в электропроводном слое может требовать, чтобы сумма величин содержания первых частиц оксида металла и вторых частиц оксида металла в электропроводном слое находилась в определенном интервале. А именно, может потребоваться удовлетворение выражению (2), (7), (12), (17) или (22). Когда величина для {(V₁+V₂)/V_T}×100 составляет менее чем 15, склонно происходить задерживание или удерживание зарядов в электропроводном слое, и, следовательно, увеличение остаточного потенциала склонно быть большим в случае повторяющегося применения электрофотографического фоточувствительного элемента. Величина для {(V₁+V₂)/V_T}×100 составляет более предпочтительно 20 или более. С другой стороны, когда величина для {(V₁+V₂)/V_T}×100 составляет более чем 45, количество связующего материала становится слишком малым, и, следовательно, возникновение трещин склонно происходить в электропроводном слое. Величина для {(V₁+V₂)/V_T}×100 составляет более предпочтительно 40 или менее. А именно, более предпочтительно удовлетворяется приведенное ниже выражение (4), (9), (14), (19) или (24).

20≤{(V_1P/V_T)+(V_2P/V_T)}×100≤40 (4)

20≤{(V_1W/V_T)+(V_2W/V_T)}×100≤40 (9)

20≤{(V_1F/V_T)+(V_2F/V_T)}×100≤40 (14)

20≤{(V_1Nb/V_T)+(V_2Nb/V_T)}×100≤40 (19)

20≤{(V_1Ta/V_T)+(V_2Ta/V_T)}×100≤40 (24)

Как описано выше, необходимо удовлетворение выражениям (1) и (2) одновременно, удовлетворение выражениям (6) и (7) одновременно, удовлетворение выражениям (11) и (12) одновременно, удовлетворение выражениям (16) и (17) одновременно или удовлетворение выражениям (21) и (22) одновременно для получения электрофотографического фоточувствительного элемента, в котором остаточный потенциал практически не увеличивается во время формирования изображения, эффект памяти рисунка практически не происходит, и образование трещин в электропроводном слое практически не происходит.

Что касается данного изобретения, в случае, в котором комбинация частиц оксида металла, включенная в электропроводный слой, является, например, комбинацией частиц оксида титана, покрытых оксидом олова, легированным сурьмой, и частиц оксида олова, легированного сурьмой, или комбинацией частиц оксида титана, покрытых оксидом олова, обедненным кислородом, и частиц оксида олова, обедненного кислородом, подавление эффекта возникновения памяти рисунка ухудшается по сравнению с тем случаем, когда комбинация частиц оксида металла, включаемых в электропроводный слой, представляет собой комбинацию (p), (w), (f), (nb) или (ta).

Кроме того, даже когда компонентом (легирующей примесью), включаемым для легирования оксида олова, является фосфор, вольфрам, фтор, ниобий или тантал, в случае, в котором компонент, включаемый для легирования оксида олова первых частиц оксида металла, и компонент, включаемый для легирования оксида олова вторых частиц оксида металла, отличаются один от другого, например, в случае, в котором комбинация частиц оксида металла, включаемых в электропроводный слой, является комбинацией частиц оксида титана, покрытых оксидом олова, легированным фосфором, и частиц оксида олова, легированного вольфрамом, подавление эффекта возникновения памяти рисунка аналогичным образом ухудшается по сравнению со случаем комбинации (p), (w), (f), (nb) или (ta), в которой легирующие компоненты идентичны один другому. Это, вероятно, обусловлено, следующей причиной: когда компоненты, включаемые для легирования оксида олова первых частиц оксида металла, и компоненты, включаемые для легирования оксида олова вторых частиц оксида металла, идентичны один другому, электрические свойства, поверхностные свойства и рабочие функции первых частиц оксида металла и вторых частиц оксида металла становятся по физическим свойствам, близкими в полном объеме друг к другу, и, следовательно, облегчается перемещение зарядов равномерным образом в электропроводном слое.

В дополнение к этому, в случае, в котором комбинация частиц оксида металла включаемых в электропроводный слой, является комбинацией (p), когда отношение содержания фосфора к оксиду олова в частицах оксида титана, покрытых P-легированным оксидом олова, представлено как R_1P [ат.%], и отношение содержания фосфора к оксиду олова в частицах P-легированного оксида олова представлено как R_2P [ат.%], предпочтительно удовлетворяется приведенное ниже выражение (5).

0,9≤R_2P/R_1P≤1,1 (5)

В дополнение к этому, в случае, в котором комбинация частиц оксида металла, включаемых в электропроводный слой, является комбинацией (w), когда отношение содержания вольфрама к оксиду олова в частицах оксида титана, покрытых W-легированным оксидом олова, представлено как R_1W [ат.%], и отношение содержания вольфрама к оксиду олова в частицах W-легированного оксида олова представлено как R_2W [ат.%], предпочтительно удовлетворяется приведенное ниже выражение (10).

0,9≤R_2W/R_1W≤1,1 (10)

В дополнение к этому, в случае, в котором комбинация частиц оксида металла включаемых в электропроводный слой, является комбинацией (f), когда отношение содержания фтора к оксиду олова в частицах оксида титана, покрытых F-легированным оксидом олова, представлено как R_1F [ат.%], и отношение содержания фтора к оксиду олова в частицах F-легированного оксида олова представлено как R_2F [ат.%], предпочтительно удовлетворяется приведенное ниже выражение (15).

0,9≤R_2F/R_1F≤1,1 (15)

Кроме того, в случае, в котором комбинация частиц оксида металла, включаемых в электропроводный слой, является комбинацией (nb), когда отношение содержания ниобия к оксиду олова в частицах оксида титана, покрытых Nb-легированным оксидом олова, представлено как R_1Nb [ат.%], и отношение содержания ниобия к оксиду олова в частицах Nb-легированного оксида олова представлено как R_2Nb [ат.%], предпочтительно удовлетворяется приведенное ниже выражение (20).

0,9≤R_2Nb/R_1Nb≤1,1 (20)

В дополнение к этому, в случае, в котором комбинация частиц оксида металла включаемых в электропроводный слой, является комбинацией (ta), когда отношение содержания тантала к оксиду олова в частицах оксида титана, покрытых Ta-легированным оксидом олова, представлено как R_1Ta [ат.%], и отношение содержания тантала к оксиду олова в частицах Ta-легированного оксида олова представлено как R_2Ta [ат.%], предпочтительно удовлетворяется приведенное ниже выражение (25).

0,9≤R_2Ta/R_1Ta≤1,1 (25)

Далее в данном документе, R_1P, R_1W, R_1F, R_1Nb и R_1Ta в собирательном значении также представлены как «R₁», и R_2P, R_2W, R_2F, R_2Nb и R_2Ta в собирательном значении также представлены как «R₂».

Как представлено выражением (5), (10), (15), (20) или (25), величины относительного содержания фосфора, вольфрама, фтора, ниобия или тантала в оксиде олова первых частиц оксида металла и в оксиде олова вторых частиц оксида металла являются предпочтительно как можно более близкими одна к другой. Иными словами, отношение R₂/R₁ является предпочтительно как можно более близким к 1.0, и конкретно, отношение составляет предпочтительно от 0,9 или более до 1,1 или менее. Когда отношение R₂/R₁ составляет от 0,9 или более до 1,1 или менее, образуется проводящий путь, дополнительно пригодный для подавления возникновения памяти рисунка, и, следовательно, подавление эффекта возникновения памяти рисунка становится более значительным.

Измерение R₁ и R₂ может быть выполнено посредством сканирующей просвечивающей электронной микроскопии с энергодисперсионным рентгеноспектральным микроанализом (STEM-EDX) после отбора образца электропроводного слоя электрофотографического фоточувствительного элемента в соответствии с методом с применением фокусированного ионного пучка (FIB). Кроме того, измерение V₁ и V₂ может быть выполнено методом Slice & View с применением сканирующей электронной микроскопии со сфокусированным ионным пучком (FIB-SEM) после отбора образца электропроводного слоя электрофотографического фоточувствительного элемента в соответствии с методом с применением фокусированного ионного пучка (FIB).

Вначале описывается измерение R₁ и R₂.

Отбор образцов для анализа сканирующей просвечивающей электронной микроскопией с энергодисперсионным рентгеноспектральным микроанализом (STEM-EDX) выполняли, как описано ниже.
