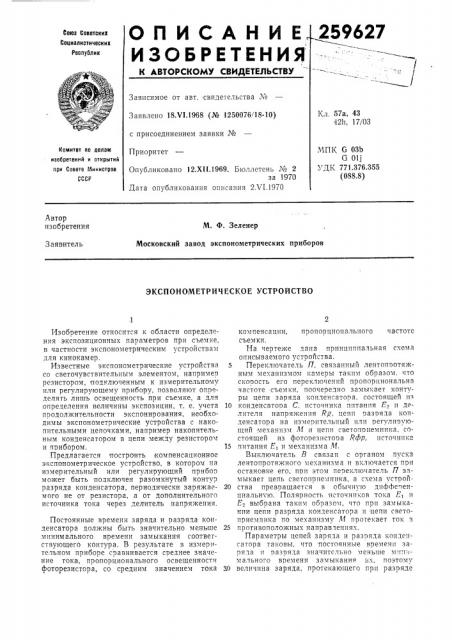

ОПИСАНИЕ
И ЗОБ Р Е ТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства № а, 43
h, 17/03
Заявлено 18.Ч!.1968 (№ 1250076!18-10) с присоединением заявки №
Приоритет
G 03Ь
G 01 j
771.376.355 (088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Опубликовано 12.XII.1969. Ьюллетень № 2 за 1970
Дата опубликования описания 2Х1.1970
Автор изобретения
М. Ф. Зеленер
Московский завод экспонометрических приборов
Заявитель
ЭКСПОНОМЕТРИЧЕСКОЕ УСТРОЙСТВО
Изобретение относится к области определения экспозиционных параметров при съемке, в частности экспонометрическитм устройствам для кинокамер.
Известные экспонометрические устройства 5 со светочувствительным элементом, например резистором, подключенным к изхтерительнохту или регулирующему прибору, позволяют определять лишь освещенность при съемке, а для определения величины экспозиции, т. е. учета 10 продолжительности экспонирования, необходимы экспонометрические устройства с накопительными цепочками, например накопительHbIM конденсатором в цепи между резистором и прибором. 15
Предлагается построить компенсационное экспонометрическое устройство, в котором на измерительный или регулирующий прибор может быть подключен разомкнутый контур разряда конденсатора, периодически заряжае- 20 мого не от резистора, а от дополнительного источника тока через делитель напряжения.
Постоянные времени заряда и разряда конденсатора должны быть значительно меньше 25 минимального времени замыкания соотвегствующего контура. В результате в измерительном приборе сравнивается среднее значение тока, пропорционального освещенносттт фоторезистора, со средним значением тока 30 компенсации, пропорционального частоте съемки.
На чертеже дана принципиальная схетма описываемого устройства.
Переключатель П, связанный лентоппотяжным механизмом камеры таким образом, что скорость его переключений пропорциональна частоте съемки, поочередно замыкает контуры цепи заряда конденсатора, состоящей пз конденсатопа С, источника питания Е, и делителя напряжения Р т, цели разояда конденсатора на измерительный пли регулирующий механизм М и цепи светопппехтнттка, состоящей из фоторезттстопа Яфр, источника питания Ет и механизма М.
Выключатель В связан с органом пуска лентопротяжного механизма п включается прп остановке его, пптт этом переключатель П замыкает цепь светоприемнпка, а схема устройства превоащается в обычную дпфт1тепенциальную. Полярность источников тока Е тт
Ев выбрана таким образом, что прп замыкании цепи разряда конденсатора и цепи светоприемника по механизму М протекает ток 3 и р от и во пол ожных напр авлени як.
Параметры цепей заряда и разряда конденсатора таковы, что постоянные времени заряда и разряда значительно теньттте митт.1мального времени замыкания их, поэтому величина заряда, протекающего прп разряде
259627
Предмет изобретения
Составитель Ю. М. Ферштман
Техред Т. П. Курилко Корректор С. А. Кузовенкова
Редактор Н. С. Коган
Заказ 1300 4 Тираж 500 Подписное
ЦИИИПИ Комитета по делам изобретений и открытий при Совете Министров ССС1Москва %-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 конденсатора, не зависит от времени экспозиции (в данном случае — частоты съемки) .
Величина заряда, протекающего по механизму М при замыкании цепи светоприемника, прямо пропорциональна времени экспонироВания, так ка к цепь светоприемника состоит из практически активных импедансов. Но величина тока, протекающего в цепи светоприемника, прямо пропорциональна освещенности светочувствительного материала, поэтому заряд, протека1ощий по механизму М при замыкании цепи светоприемника, прямо пропорционален величине экспозиции, то есть произведению времени экспонирования на освещенность. Значение экспозиции определяется по моменту отсутствия сигнала на выходе схемы, т. е. при условии, что среднее . значение тока, проходящего по нуль-органу или регулирующему механизму М, будет равно нулю. При измерении значения экспозиции компенсация может осуществляться как изменением значения опорного сигнала с помощью делителя Rg и т. д., так и изменением значения измерительного сигнала путем изменения коэффициента преобразования цепи светоприемника, При стабилизации экспозиции компенсация осуществляется изменением ее значения. Если величина сигнала на выходе схемы недостаточна, то может быть применен простой и надежный усилитель переменного тока.
1. Экспонометрическое устройство, преимущественно для кинокамер, содержащее свето5 чувствительный элемент, подключенный через переключатель к измерительному или регулирующему прибору, отличающееся тем, что, с целью упрощения конструкции, переключатель выполнен трехпозиционным и соединен с лен10 топротяжным механизмом камеры, а с помощью этого переключателя на тот же измерительный или регулирующий прибор подключен разомкнутый контур разряда конденсатора и к конденсатору — разомкнутый
15 контур заряда, образованный дополнительным источником тока и делителем напряжения, причем постоянные времени разряда и заряда конденсатора значительно меньше минимального времени замыкания соответ20 ствующего контура.
2. Устройство по п. 1, отличающееся тем, что трехпозиционный переключатель контуров соединен с дополнительным переключателем, 25 срабатывающим при остановке лентопротяжного механизма камеры и устанавливающим переключатель контуров в позицию подключения светочувствительного элемента к измерительному прибору с преобразованием схемы
30 устройства в дифференциальную.
