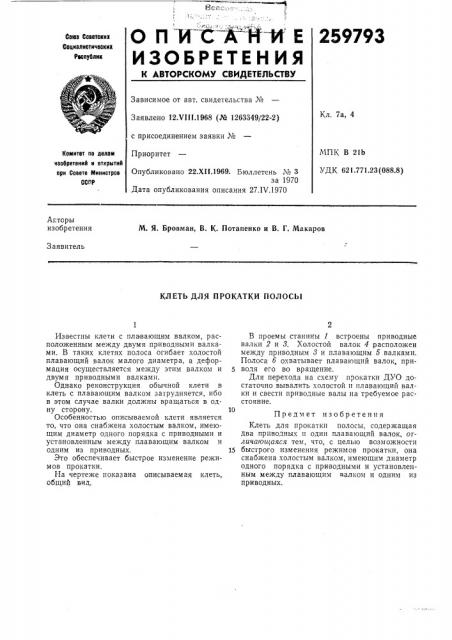

О ЛИС И Е
ИЗОБРЕТЕНИЯ
259793
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
Кл. 7а, 4
Заявлено 12.VIII.1968 (М 1263349/22-2) с присоединением заявки ¹
Приоритет
МПК В 21b
УДК 621.771.23 (088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Опубликовано 22.XI I.1969. Бюллетень ¹ 3 за 1970
Дата опубликования описания 27.1V.1970
AET0pbl изобретения
М. Я. Бровман, В. К. Потапенко и В. Г. Макаров
Заявитель
КЛЕТЬ ДЛЯ ПРОКАТКИ ПОЛОСЫ
Известны клети с плавающим валком, расположенным между двумя приводными валками. В таких клетях полоса огибает холостой плавающий валок малого диаметра, а деформация осуществляется между этим валком и двумя приводными валками.
Однако реконструкция обычной клети в клеть с плавающим валком затрудняется, ибо в этом случае валки должны вращаться в одну сторону.
Особенностью описываемой клети является то, что она снабжена холостым валком, имеющим диаметр одного порядка с приводными и установленным между плавающим валком и одним из приводных.
Это обеспечивает быстрое изменение режимов прокатки.
На чертеже показана описываемая клеть, общий вид.
B проемы станины 1 встроены приводные валки 2 и 3. Холостой валок 4 .расположен между приводным 8 и плавающим 5 валками.
Полоса б охватывает плавающий валок, приводя его во вращение.
Для перехода на схему прокатки ДУО достаточно вывалить холостой и плавающий валки и свести приводные валы на требуемое расстояние.
Предмет изобретения
Клеть для прокатки полосы, содержащая два приводных п один плавающий валок, отличаюи1аяся тем, что, с целью возможности
15 быстрого изменения режимов прокатки, она снабжена холостым валком, имеющим диаметр одного порядка с приводными и установленным между плавающим валком и одним из приводных.
