Реферат

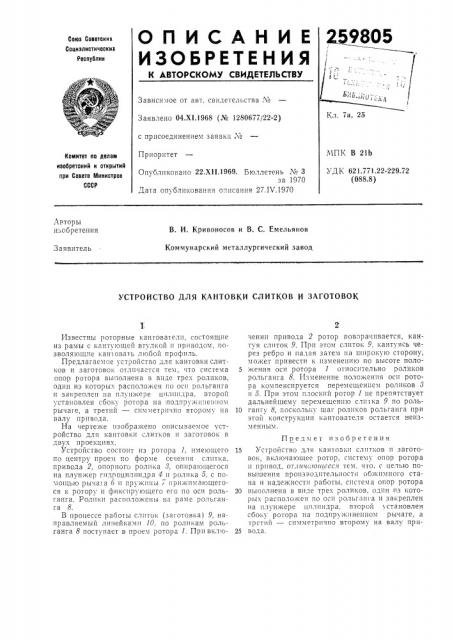

ОПИСАНИЕ

ИЗОБРЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства М

Кл, 7а, 25

Заявлено 04.Xl.1968 (Л 1280677/22-2) с присоединением заявки №

Приоритет

МПК В 21b

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.771.22-229.72 (088.8) Опубликовано 22.Xl 1.1969. Бюллетень № 3 за 1970

Дата опуоликования описания 27.1V.1970

Авторы изобретения

В. И, Кривоносов и В, С. Емельянов

Коммунарский металлургический завод

Заявитель

УСТРОЙСТВО ДЛЯ КАНТОВКИ СЛИТКОВ И ЗАГОТОВОК

Известны роторные кангователи, состоящие из рамы с кантующей втулкой и приводом, позволя)ощие кантовать любой профиль.

Предлагаемое устройство для кантовки слитков и заготовок отличается тем, что система опор ротора выполнена в виде трех роликов, один из которых расположен по оси рольганга и закреплен иа плуижере цилиндра, второй установлен сбоку ротора на подпруж!неииом рычаге, а третий — симметрично второму на валу привода.

На черте>ке изобра>кено описываемое устройство для кантовки слитков и заготовок в двух проекциях.

Устройство состоит из ротора 1, имеющего

rro центру проем по форме сечения слитка, привода 2, опорного ролика 8, опирающегося на плунжер гидроцилиндра 4 и ролика 5, с помо!цыо рыча! а 6 и пру>кипы i ири>кит!а!Ощегося к ротору и фиксирующего его по оси рольганга, Ролики расположены на раме рольгаига 8.

В процессе раооты слиток (заготовка) 9, направляемый линейками 10, по роликам рольганга 8 поступает в проем ротора 1. При вкл!очении привода 2 ротор поворачивается, кантуя слиток 9. При этом слиток 9, кантуясь через ребро и падая затем иа широкую сторону, может привести к изменению по высоте поло5 жения оси ротора 1 относительно роликов рольганга 8, Изменение положения оси ротора компенсируется перемещением роликов 8 и 5, При этом плоский ротор 1 ие препятствует дальнейшему перемещению сли1ка 9 по роль10 гангу 8, поскольку шаг роликов рольганга при этои конструкцш! кантователя остается неизменным.

Предмет изобретения

15 Устройство для кантовки сл!исков и заготовок, включающее ротор, систему опор ротора и привод, от.!ичс;!оисееея тем, что, с целью повьппения производительности обжимного стана и надежности работы, система опор ротора

2О выиолнена в виде трех роликов, один из которых расположен по оси рольгаи! а и закреплен на плунжере цилиндра, второй i становлен сбоку ротора иа подпружиненном рычаге, а третий — симметрично второму на валу при25 вода.

259805
