Режущий инструмент и зажимной механизм для закрепления режущей пластины в нем

Режущий инструмент и зажимной механизм для закрепления режущей пластины в нем

Иллюстрации

Показать все

Реферат

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

[001] Объект изобретения настоящей заявки относится к режущим инструментам и зажимным механизмам для закрепления режущих пластин в нем и, в частности, к зажимным механизмам, выполненным с возможностью приведения в закрепленное положение, в котором режущая пластина закреплена в режущем инструменте, и раскрепленное положение, в котором режущую пластину можно удалить из режущего инструмента.

УРОВЕНЬ ТЕХНИКИ

[002] Режущие инструменты часто используют с режущими пластинами. Режущие пластины можно закреплять в режущем инструменте, приводя зажимной механизм режущего инструмента в закрепленное положение. Когда режущая пластина требует замены, зажимной механизм можно приводить в раскрепленное положение, и режущую пластину можно затем удалить и заменить другой такой же режущей пластиной.

[003] В материалах WO 2010/046892, CA 1070098 и US 6139227 раскрыты режущие инструменты, зажимные механизмы и режущие пластины.

[004] Задачей настоящего изобретения является создание нового и улучшенного режущего инструмента и/или зажимного механизма для него.

РАСКРЫТИЕ ИЗОБРЕТЕНИЯ

[005] Согласно первому объекту изобретения настоящей заявки, создана режущая пластина, выполненная со сквозным отверстием режущей пластины, которое в виде на плане имеет удлиненную форму.

[006] Согласно другому аспекту объекта режущая пластина может содержать: противоположные верхнюю и нижнюю поверхности, противоположные продольные боковые поверхности и противоположные поперечные боковые поверхности, продолжающиеся поперечно к противоположным продольным боковым поверхностям и соединяющие их; сквозное отверстие режущей пластины, проходящее между противоположными верхней и нижней поверхностями, причем сквозное отверстие режущей пластины имеет удлиненную форму на виде в плане верхней поверхности; противоположные первую и вторую продольные стенки, продолжающиеся между верхней и нижней поверхностями и образованные между участком каждого из продольных боковых поверхностей и сквозного отверстия; и противоположные первую и вторую поперечные стенки, продолжающиеся между противоположными верхней и нижней поверхностями и продолжающиеся поперек противоположных первой и второй продольных стенок и соединенные с ними; при этом сквозное отверстие режущей пластины выполнено между внутренними поверхностями противоположных первой и второй продольных стенок и первой и второй поперечных стенок; и каждая из внутренних поверхностей первой и второй продольных стенок выполнена с выступающим зажимным выступом, который выступает в сквозное отверстие.

[007] Согласно еще одному объекту изобретения настоящей заявки создан режущий инструмент, содержащий режущую часть и зажимной механизм, выполненный с возможностью приведения в действие между раскрепленным положением, в котором режущую пластину можно удалить с режущей части, и закрепленным положением, в котором режущая пластина закреплена на режущей части; при этом режущая часть содержит установочную поверхность и периферийную поверхность, проходящую от нее, отверстие режущей части, выполненное в установочной поверхности, и отверстие для кулачка, выполненное в периферийной поверхности и проходящее к отверстию режущей части; причем зажимной механизм содержит прихват и удлиненный кулачковый вал; причем прихват содержит корпусную часть, расположенную, по меньшей мере, частично внутри отверстия режущей части, головную часть прихвата, соединенную с корпусной частью прихвата и расположенную снаружи отверстия режущей части, и отверстие, выполненное в корпусной части прихвата и содержащее внутреннюю поверхность, выполненную с участком приращения профиля, имеющим изменяющийся диаметр; причем кулачковый вал содержит наружную поверхность, первый конец и центральный участок, проходящий от первого конца; причем центральный участок имеет зажимающую секцию, выполненную с участком приращения профиля, имеющим изменяющийся диаметр; причем первый конец расположен в отверстии для кулачка и центральный участок расположен в сквозном отверстии; и участки приращения профиля прихвата и кулачка выполнены с возможностью взаимодействия друг с другом с возможностью преобразования вращения кулачкового вала в линейное перемещение прихвата для приведения при этом зажимного механизма в закрепленное положение, в котором головная часть прихвата расположена ближе к установочной поверхности, чем в раскрепленном положении.

[008] Согласно еще одному аспекту объекта изобретения настоящей заявки создан кулачковый вал режущего инструмента, содержащий: первый конец, имеющий разжимающую секцию с канавкой, глубина которой увеличивается в первом направлении по периметру окружности кулачкового вала режущего инструмента; второй конец; центральный участок, расположенный между первым и вторым концами, причем центральный участок имеет зажимающую секцию, выполненную с проходящим по периметру окружности участком приращения профиля с диаметром, увеличивающимся во втором направлении, по периметру окружности, противоположном первому направлению по периметру окружности; и наружную поверхность, выполненную с пазом, продольно проходящим к разжимающей секции.

[009] Согласно еще одному аспекту объекта изобретения настоящей заявки создан прихват режущего инструмента, содержащий: корпусную часть, имеющую противоположные переднюю и заднюю главные поверхности, соединенные с противоположными первой и второй вспомогательными боковыми поверхностями; головную часть, соединенную с корпусной частью; сквозное отверстие, выполненное в корпусной части и проходящее через переднюю и заднюю главные поверхности; при этом сквозное отверстие содержит: внутреннюю поверхность, выполненную с участком приращения профиля, имеющим изменяющийся диаметр; и зажимной выступ, выступающий в сквозное отверстие.

[0010] Согласно другому аспекту объекта изобретения настоящей заявки создана компоновка зажимного механизма режущего инструмента, содержащая в комбинации: кулачковый вал режущего инструмента, имеющий любой из признаков, описанных выше, и прихват режущего инструмента, имеющий любой из признаков, описанных выше, при этом: центральный участок кулачкового вала режущего инструмента размещается в сквозном отверстии прихвата режущего инструмента; и зажимающая секция кулачкового вала режущего инструмента взаимодействует с внутренней поверхностью прихвата режущего инструмента, так что вращение кулачкового вала режущего инструмента дает в результате линейное перемещение прихвата режущего инструмента.

[0011] Согласно еще одному аспекту объекта изобретения настоящей заявки создана режущая часть режущего инструмента, имеющая отверстие зажимного механизма для размещения в нем участка кулачкового вала, причем зажимной механизм содержит: первую и вторую разнесенные установочные зоны, образующие сужение в отверстии, главную периферийную кромку, проходящую от первой установочной зоны ко второй установочной зоне и выполненную на первой стороне сужения, дополнительную периферийную кромку, проходящую от первой установочной зоны ко второй установочной зоне и выполненную на второй стороне сужения, удаленной от первой стороны сужения.

[0012] Отверстие зажимного механизма имеет некруглую форму.

[0013] Согласно дополнительному аспекту объекта изобретения настоящей заявки создан режущий инструмент для закрепления режущей пластины, содержащий кулачковый вал и режущую часть, имеющую отверстие зажимного механизма, выполненное с возможностью размещения в нем первого участка кулачкового вала; причем отверстие зажимного механизма, содержащее первую и вторую разнесенные установочные зоны, образующие сужение в отверстии, и главную периферийную кромку, проходящую от первой установочной зоны ко второй установочной зоне и выполненную на первой стороне сужения; первый участок кулачкового вала, расположенный, по меньшей мере, частично на первой стороне сужения; и размер сужения меньше наружного размера первого участка кулачкового вала для ограничения сквозного прохода кулачкового вала через него.

[0014] Следует понимать, что объект изобретения настоящей заявки относится к режущему инструменту и изобретательские аспекты его элементов включают в себя без ограничения этим, режущие части, кулачковые валы, прихваты, зажимные механизмы и их отверстия. Хотя каждый аспект может отдельно являться изобретательским, они могут также являться частью одного режущего инструмента, рассмотренного ниже.

[0015] Следует понимать, что выше изложена сущность изобретения, и что любые аспекты, изложенные выше, могут дополнительно содержать любой из описанных признаков в соединении с любым из других аспектов или аспектами, описанными ниже. Конкретно следующие признаки, по отдельности или в комбинации, можно применять к любым из аспектов, описанных выше.

А. Режущая пластина может являться односторонней.

B. Режущая пластина может иметь неодинаково выполненные верхнюю и нижнюю поверхности.

C. Режущая пластина может иметь один или более выступающих зажимных выступов. Каждый выступающий зажимной выступ может являться удлиненным в направлении параллельном продольной оси режущей пластины. Каждый выступающий зажимной выступ может дистанцироваться от верхней поверхности. Каждый выступающий зажимной выступ может являться скошенным относительно продольной оси режущей пластины и в направлении нижней поверхности, так что его верхняя контактная поверхность обращена в направлении верхней поверхности.

D. Внутренние поверхности первой и второй поперечных стенок могут являться плоскими.

E. Ширина канавки кулачкового вала в продольном направлении может увеличиваться с ее глубиной вдоль первого периферийного направления.

F. Площадь сечения каждой продольной стенки, измеренная перпендикулярно продольной оси режущей пластины, может являться одинаковой в каждом аксиальном положении вдоль продольной оси режущей пластины.

G. Прихват может содержать направляющее средство.

H. Направляющее средство может содержать первое углубление и первый поворотный выступ, выполненные на вспомогательной поверхности, и второе углубление и второй поворотный выступ, выполненные на главной поверхности.

I. Головная часть прихвата может содержать по меньшей мере два разнесенных выступающих участка, выполненных на передней главной поверхности прихвата, и первый боковой выступающий участок, выполненный на второй вспомогательной зажимной поверхности.

J. Головная часть прихвата может содержать второй боковой выступающий участок, выполненный на первой вспомогательной зажимной поверхности.

K. Прихват может содержать зажимной выступ, выполненный с возможностью взаимодействия с разжимающей секцией кулачкового вала и обеспечения перемещения прихвата в направлении от установочной поверхности.

L. Прихват может содержать зажимной выступ, выполненный с возможностью взаимодействия с кулачковым валом и предотвращения нежелательного выталкивания кулачкового вала из режущей части в закрепленном и раскрепленном положениях.

M. Разжимающая секция может содержать канавку, имеющую изменяющуюся глубину.

N. Кулачковый вал может содержать разжимающую секцию, выполненную с возможностью обеспечения линейного перемещения прихвата от установочной поверхности для приведения зажимного механизма в раскрепленное положение.

O. Кулачковый вал и прихват могут являться единственными элементами зажимного механизма.

P. Наружная поверхность кулачкового вала может выполняться с пазом, проходящим к разжимающей секции кулачкового вала, и с размерами, обеспечивающими прохождение участка выступа прихвата.

Q. Кулачковый вал может содержать разжимающую секцию и зажимающую секцию, обе имеющие изменяющиеся диаметры, которые имеют приращение профиля в противоположных направлениях.

R. Кулачковый вал может содержать участок с контактным уступом.

S. Прихват может содержать участок с контактным уступом.

T. Участки с контактным уступом кулачкового вала и прихвата могут выполняться с возможностью контакта друг с другом для остановки вращения кулачкового вала в раскрепленном положении.

U. Режущая часть может изготавливаться с углублением, коаксиальным с отверстием для кулачка.

V. Кулачковый вал может содержать второй конец, который проходит в аксиальном направлении от центрального участка на противоположной стороне от первого конца.

W. Углубление может выполняться с возможностью размещения второго конца.

X. Отверстие для кулачка может содержать первую и вторую разнесенные установочные зоны, образующие сужение в отверстии. Главная периферийная кромка может проходить от первой установочной зоны ко второй установочной зоне и может выполняться на первой стороне сужения. Дополнительная периферийная кромка может проходить от первой установочной зоны ко второй установочной зоне и может выполняться на второй стороне сужения, удаленной от первой стороны сужения.

Y. Прихват на своей первой поверхности может содержать направляющее средство, содержащее первое углубление и связанный с ним первый поворотный выступ.

Z. На второй поверхности удаленной от первой поверхности направляющее средство может содержать второе углубление и связанный с ним второй поворотный выступ.

АА. Головная часть прихвата может содержать выступающий участок, выполненный на первой поверхности прихвата.

BB. Головная часть прихвата может содержать два разнесенных выступающих участка, выполненных на второй поверхности прихвата, причем вторая поверхность удалена от первой поверхности.

CC. Прихват может выполняться с возможностью взаимодействия с режущей пластиной строго по трем выступающим участкам, выполненным на головной части прихвата. Каждый из трех выступающих участков может выполняться с возможностью взаимодействия с режущей пластиной в одной соответствующей точке взаимодействия при закреплении.

DD. Режущая часть может содержать первый и второй участки стенки, которые вместе с установочной поверхностью могут образовывать гнездо под режущую пластину режущей части.

EE. Режущая пластина может удерживаться на режущей части.

FF. Режущая пластина может иметь множество точек взаимодействия при закреплении на своей внутренней поверхности. Каждая точка взаимодействия при закреплении может являться смежной с одним, первым или вторым, участком стенки режущей части.

GG. Первая установочная зона может иметь первую установочную центральную точку, и вторая установочная зона может иметь вторую установочную центральную точку.

HH. Главная периферийная кромка может содержать два конца главной кромки, причем каждый конец главной кромки является смежным с соответствующей установочной зоной, причем главная периферийная кромка имеет главную центральную точку, определенную наибольшей возможной дугой, которую можно вписать в главную периферийную кромку.

II. Дополнительная периферийная кромка может содержать два дополнительных конца кромки, причем каждый дополнительный конец кромки является смежным с соответствующей установочной зоной на второй стороне.

JJ. Дополнительная периферийная кромка может иметь дополнительную центральную точку, определенную наибольшей возможной дугой, которую можно вписать в дополнительную периферийную кромку.

KK. Главная центральная точка и дополнительная центральная точка могут дистанцироваться как от первой, так и от второй установочных центральных точек.

LL. Первая и вторая установочные центральные точки могут совмещаться в общей установочной центральной точке.

MM. Главная центральная точка и дополнительная центральная точка могут соответственно располагаться на одной первой или второй сторонах сужения.

NN. Главная центральная точка и дополнительная центральная точка могут располагаться на воображаемой плоскости, которая проходит между первой и второй разнесенными установочными зонами и проходит по двум сторонам сужения.

OO. По меньшей мере одна установочная зона имеет вогнутую форму на виде в плане отверстия зажимного механизма.

PP. По меньшей мере одна установочная зона содержит линейный сегмент на виде в плане отверстия зажимного механизма.

QQ. Главная периферийная кромка и/или дополнительная периферийная кромка может иметь вогнутую форму.

RR. Режущий инструмент для закрепления режущей пластины может содержать кулачковый вал и режущую часть, имеющую отверстие зажимного механизма, выполненное с возможностью размещения в нем первого участка кулачкового вала.

SS. Отверстие зажимного механизма может содержать первую и вторую разнесенные установочные зоны, образующие сужение в отверстии, и главную периферийную кромку, проходящую от первой установочной зоны ко второй установочной зоне и выполненную на первой стороне сужения.

TT. Первый участок кулачкового вала может располагаться, по меньшей мере, частично на первой стороне сужения.

UU. Сужение может иметь размер меньше, чем удвоенная величина размера наружного радиуса первого участка кулачкового вала для ограничения прохода кулачкового вала через него.

VV. Отверстие зажимного механизма может содержать дополнительную периферийную кромку, которая проходит от первой установочной зоны ко второй установочной зоне и выполнена на второй стороне сужения, удаленной от его первой стороны.

WW. Сужение может подбираться с размерами, предотвращающими такой проход кулачкового вала через него, при котором вал может входить в контакт с дополнительной периферийной кромкой.

XX. Отверстие зажимного механизма может выполняться с возможностью размещения в нем участка кулачкового вала. Точнее, главная периферийная кромка может выполняться с возможностью размещения в отверстии участка кулачкового вала.

YY. Первая установочная зона может иметь первую установочную центральную точку, и вторая установочная зона может иметь вторую установочную центральную точку.

ZZ. Главная периферийная кромка может содержать два конца главной кромки. Каждый конец главной кромки может являться смежным с соответствующей одной из установочных зон. Главная периферийная кромка может иметь главную центральную точку, определенную наибольшей возможной дугой, которую можно вписать в главную периферийную кромку.

ААА. Дополнительная периферийная кромка может содержать два дополнительных конца кромки. Каждый дополнительный конец кромки может являться смежным соответствующей одной из установочных зон на второй стороне. Дополнительная периферийная кромка имеет дополнительную центральную точку, определенную наибольшей возможной дугой, которую можно вписать в дополнительную периферийную кромку.

BBB. Главная центральная точка и дополнительная центральная точка могут дистанцироваться как от первой, так и от второй установочных центральных точек.

CCC. Отверстие зажимного механизма может содержать самую верхнюю центральную точку и самую нижнюю центральную точку, расположенные дальше от головной части, чем самая верхняя центральная точка. Установочные зоны могут располагаться ближе к самой верхней центральной точке, чем к самой нижней центральной точке.

DDD. Режущий инструмент может содержать дополнительное отверстие зажимного механизма, имеющее первую и вторую разнесенные установочные зоны, образующие сужение в отверстии, выполненное в корпусной части и выполненное с возможностью размещения в нем второго участка кулачкового вала, удаленного от первого участка кулачкового вала.

EEE. Величина наружного радиуса концевого участка, размещенного в отверстии зажимного механизма, может быть меньше величины радиуса главной периферийной кромки.

FFF. Установочные зоны могут иметь кривизну, соответствующую кривизне концевого участка, размещенного в них.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[0016] Для лучшего понимания объекта изобретения настоящей заявки и отображения возможности его реализации на практике ниже приведены ссылки на прилагаемые чертежи, на которых показано следующее.

На фиг. 1 показан вид сбоку в перспективе режущего инструмента в закрепленном состоянии.

На фиг. 2А показан вид спереди в перспективе участка режущего инструмента фиг. 1 в разобранном состоянии.

На фиг. 2B показан другой вид спереди в перспективе участка режущего инструмента фиг. 1 и 2А в разобранном состоянии.

На фиг. 3А показан вид в перспективе участка режущей части режущего инструмента фиг. 1-2B.

На фиг. 3B показан вид сбоку участка режущей части фиг. 3А.

На фиг. 3C показан вид в плане участка режущей части фиг. 3А и 3B.

На фиг. 4А показан частичный схематичный вид сбоку отверстия для кулачка корпусной части фиг. 3А-3C, с увеличением и участками, вычерченными с нарушением пропорций для лучшего разъяснения.

На фиг. 4B показан частичный схематичный вид сбоку отверстия для кулачка фиг. 4А с кулачковым валом режущего инструмента фиг. 1А-2B, вставленным в отверстие.

На фиг. 4C показан схематичный вид сбоку другого отверстия с кулачковым валом режущего инструмента, вставленным в него.

На фиг. 5А показан вид в перспективе кулачкового вала режущего инструмента фиг. 1-2B.

На фиг. 5B показан вид сбоку кулачкового вала фиг. 5А.

На фиг. 5C показан вид сбоку кулачкового вала фиг. 5А и 5B, повернутого из положения фиг. 5B.

На фиг. 5D показано сечение по линии 5D-5D фиг. 5C.

На фиг. 5E показан вид сзади кулачкового вала фиг. 5А-5D.

На фиг. 6А показан вид спереди в перспективе прихвата режущего инструмента фиг. 1-2B.

На фиг. 6B показан вид сзади прихвата фиг. 6А.

На фиг. 6C показано сечение по линии 6C-6C, фиг. 6B.

На фиг. 6D показано сечение по линии 6D-6D, фиг. 6B.

На фиг. 7А показан вид в плане режущей пластины режущего инструмента фиг. 1-2B.

На фиг. 7B показан вид сбоку режущей пластины фиг. 7А.

На фиг. 7C показано сечение по линии 7C-7C фиг. 7А.

На фиг. 7D показано сечение по линии 7D-7D фиг. 7А.

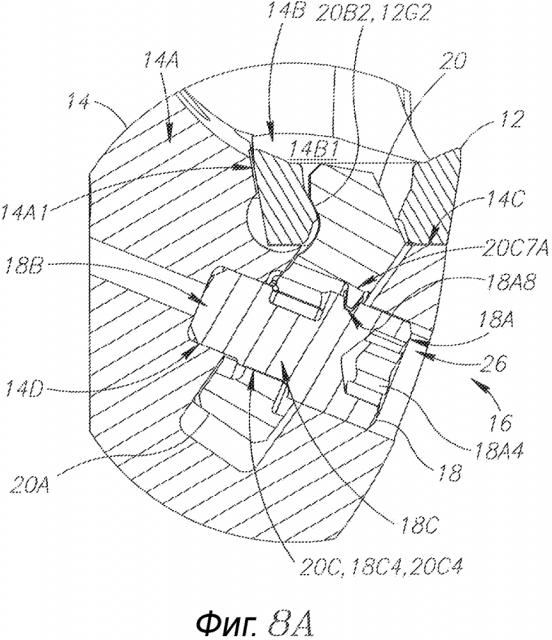

На фиг. 8А показано сечение участка режущего инструмента фиг. 1-2B, в зажатом положении.

На фиг. 8B показано сечение участка режущего инструмента фиг. 8А, в разжатом положении.

ПОДРОБНОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

[0017] Ниже описаны различные аспекты объекта изобретения настоящей заявки. Для понятного объяснения конкретные конфигурации и детали описаны достаточно подробно для обеспечения глубокого понимания объекта изобретения настоящей заявки. Вместе с тем должно также быть ясно специалисту в данной области техники, что объект изобретения настоящей заявки можно реализовать на практике без конкретных деталей, представленных в данном документе.

[0018] На фиг. 1 показан удлиненный режущий инструмент 10 с осью A_R вращения, проходящей продольно через его центр, передний и задний концы (10А, 10B), определяющие направления (D_F, D_R) вперед и назад, и направление R_D вращения, в данном примере против часовой стрелки, если смотреть на режущий инструмент 10 вдоль направления D_R назад. Ниже в данном документе термины "радиально наружу" и "радиально внутрь" относятся к радиальным направлениям относительно оси A_R вращения.

[0019] Режущий инструмент 10 может являться вращающимся режущим инструментом. Режущий инструмент 10 может иметь корпусную часть 10C, проходящую вперед от него головную часть 10D и по меньшей мере одну режущую пластину 12.

[0020] Головная часть 10D может содержать обращенную радиально наружу криволинейную периферийную поверхность 10E, обращенную вперед головную поверхность 10F и по меньшей мере одну режущую часть 14.

[0021] По меньшей мере одна режущая пластина 12 может быть закреплена на по меньшей мере одной режущей части 14 с помощью зажимного механизма 16.

[0022] Как также показано на фиг. 2Α и 2B, зажимной механизм 16 содержит кулачковый вал 18, прихват 20. Зажимной механизм 16 выполнен с возможностью приведения в действие между раскрепленным положением и закрепленным положением, как описано ниже в данном документе.

[0023] Как описано подробнее ниже в данном документе, кулачковый вал 18 и прихват 20 выполнены с возможностью взаимодействия друг с другом и при вращении кулачкового вала 18, преобразования вращения кулачкового вала 18 в линейное перемещение прихвата 20. Линейное перемещение прихвата 20 может обеспечивать закрепление режущей пластины 12 на режущей части 14, см. фиг. 1.

[0024] Должно быть ясно, что возможным преимуществом зажимного механизма 16 является небольшое число элементов, которые в нем используются. В данном примере зажимной механизм 16 может выполнять закрепление режущей пластины 12 на режущей части 14 режущего инструмента 10 с помощью только двух элементов, а именно кулачкового вала 18 и прихвата 20.

[0025] Показанная на фиг. 3А-3C режущая часть 14 описывается подробно ниже. Режущая часть 14 может выполняться с гнездом под режущую пластину, образованным между первым участком 14А стенки, проходящим в направлении назад от головной поверхности 10F и дистанцированным от периферийной поверхности 10E, вторым участком 14B стенки, проходящим от первого участка стенки к периферийной поверхности 10E, и установочной поверхностью 14C, проходящей между головной поверхностью 10F, периферийной поверхностью 10E и первым и вторым участками (14А, 14B) стенки.

[0026] Первый участок 14А стенки может иметь обращенную радиально наружу первую боковую поверхность 14А1 стенки, проходящую от установочной поверхности 14C. Первая боковая поверхность 14А1 стенки может иметь две разнесенных контактных субповерхности (14А2, 14А3).

[0027] Второй участок 14B стенки может иметь обращенную вперед вторую боковую поверхность 14B1 стенки, проходящую от установочной поверхности 14C. Вторая боковая поверхность 14B1 стенки может иметь контактную субповерхность 14B2.

[0028] Режущая часть может выполняться с отверстием 24, проходящим от установочной поверхности 14C, углублением 14D, проходящим от отверстия 24 режущего участка в направлении радиально внутрь, и отверстием 26 для кулачка, проходящим от периферийной поверхности 10E к отверстию 24 режущей части в направлении радиально внутрь и являющимся коаксиальным с углублением 14D.

[0029] Отверстие 24 режущей части может выполняться между противоположными первой и второй главными поверхностями (24А, 24B) и противоположными первой и второй вспомогательными поверхностями (24C, 24D), проходящими между ними.

[0030] Первая главная поверхность 24А может располагаться на стороне отверстия 24 режущей части, противоположной отверстию 26 для кулачка. Первая главная поверхность 24А может выполняться скошенной, так что если смотреть в направлении назад, поверхность проходит под участком первого участка 14А стенки, см. фиг. 8А. Первая главная поверхность 24А может быть образована двумя разнесенными продольно проходящими усиливающими углублениями (24А1, 24А2), проходящими от установочной поверхности 14C.

[0031] Вторая главная поверхность 24B может выполняться скошенной в направлении, параллельном первой главной поверхности 24А.

[0032] Первая вспомогательная поверхность 24C может выполняться обращенной назад и скошенной под углом, аналогичным первой и второй главным поверхностям (24А, 24B).

[0033] Вторая вспомогательная поверхность может выполняться обращенной вперед и также скошенной под углом, аналогичным первой и второй главным поверхностям (24А, 24B).

[0034] Как показано на фиг. 3B, углубление 10E может являться коаксиальным с отверстием 26 для кулачка. Углубление 14D (фиг. 3А) может выполняться в первой главной поверхности 24А и может иметь периферийную поверхность 14D1, которая проходит от первой главной поверхности 24А к концевому участку 14D2 стенки. Углубление 14D может иметь диаметр меньше диаметра отверстия 26 для кулачка. Углубление 14D может являться коаксиальным с отверстием 26 для кулачка и может иметь круглое сечение. Понятно, что альтернативно углубление 14D может иметь форму, соответствующую форме отверстия 26 для кулачка, как описано ниже.

[0035] Отверстие 26 для кулачка может иметь форму с непрерывной кромкой 26А. Возможное преимущество отверстия 26 для кулачка, имеющего непрерывную кромку 26А, заключается в том, что отверстие 26 для кулачка можно окружить материалом, создающим усиленную конструкцию. Причем отверстие 26 для кулачка является некруглым.

[0036] На фиг. 4А показаны дополнительные признаки некруглого отверстия 26 для кулачка на виде спереди (или виде сбоку режущей части 14). Хотя дополнительные признаки описаны для отверстия 26 для кулачка, их можно применять для любого отверстия зажимного механизма. Например, углубление 14D может иметь любые из признаков, упомянутых ниже для отверстия 26 для кулачка, или альтернативного отверстия 26′ для кулачка, показанного на фиг. 4C.

[0037] Отверстие 26 может быть образовано на виде в плане двумя разнесенными установочными зонами (26E, 26F), главной периферийной кромкой 26B и в данном неограничивающем примере дополнительной периферийной кромкой 26G. Две разнесенные установочные зоны (26E, 26F) образуют между собой сужение (36) в отверстии 26 для кулачка (сужение показано на фиг. 4А отрезком с двумя стрелками на концах). Главная периферийная кромка 26B выполняется на первой стороне 38А сужения (36) и имеет два противоположных конца (26C, 26D) главной кромки. Каждый из концов (26C, 26D) главной кромки может являться смежным с соответствующей одной из установочных зон (26E, 26F). Дополнительная периферийная кромка 26G может выполняться на второй стороне 38B сужения (36) и в установочных зонах (26E, 26F), противоположных главной периферийной кромке 26B. Вторая сторона 38B сужения 36 удалена от его первой стороны 38А. Дополнительная периферийная кромка 26G может проходить между двумя концами (26H, 26I) дополнительной кромки, причем каждый дополнительный конец кромки в данном неограничивающем примере является смежным с соответствующей одной из установочных зон (26E, 26F). Проходящая вертикально воображаемая плоскость P_R отверстия 26 для кулачка может проходить между двумя разнесенными установочными зонами (26E, 26F) и проходить на двух сторонах сужения (36).

[0038] Главная периферийная кромка 26B может иметь вогнутую форму. Главная периферийная кромка 26B может иметь величину, определенную радиусом R_MP, который измеряется от главной центральной точки C_M наибольшей возможной дуги окружности, которую можно в нее вписать. Главная периферийная кромка 26B включает в себя точки (26K, 26L), непосредственно примыкающие к каждому концу (26C, 26D) кромки.

[0039] Понятно, что "наибольшая возможная дуга окружности, которую можно вписать" в главную периферийную кромку 26B соответствует дуге окружности, имеющей величину радиуса больше радиуса кулачкового вала 18, как показано на фиг. 4B. Данное объяснение также применимо к другим главным периферийным кромкам согласно объекту изобретения настоящей заявки и к вписанным окружностям и вписанным дугам окружности, упомянутым в связи с установочными зонами и дополнительными периферийными кромками.

[0040] Установочные зоны (26E, 26F) могут каждая иметь вогнутую форму, показанную на виде в плане. Установочные зоны (26E, 26F) могут каждая иметь величину радиуса (R_S1, R_S2), где каждый радиус измеряется от соответствующих центральных точек C_S1, C_S2, которые в данном неограничивающем примере совмещаются и при этом вместе представляют собой общую центральную точку C_S наибольшей возможной дуги окружности, которую можно в нее вписать. Установочные зоны (26E, 26F) дистанцируются друг от друга. Установочные зоны (26E, 26F) могут располагаться ближе к самой верхней центральной точке 26J1 отверстия 26 для кулачка, чем к самой нижней центральной точке 26J2, которая располагается противоположно самой верхней центральной точке 26J1. Другими словами, угол α, образованный между каждой установочной зоной (26E, 26F) и вертикальной воображаемой плоскостью P_R, который в данном неограничивающем примере является общим углом, может являться острым углом. Плоскость P_R может проходить перпендикулярно оси A_R вращения. Как самая верхняя центральная точка 26J1, так и самая нижняя центральная точка 26J2 может лежать в плоскости P_R.

[0041] В некоторых случаях данная установочная зона вместо вогнутой формы на виде в плане отверстия, может иметь форму, которую можно охарактеризовать как линейный сегмент. Такой линейный сегмент может иметь наклон или средний наклон и длину. Центральную точку для такой установочной зоны можно определить как точку, в которой воображаемая линия, перпендикулярная средней точке такого сегмента, пересекает плоскость P_R. Таким способом можно определить центральные точки для невогнутой установочной зоны, которая образует участок контура отверстия 26 для кулачка.

[0042] Дополнительная периферийная кромка 26G может иметь вогнутую форму. Дополнительная периферийная кромка 26G может иметь радиус R_AP, который измеряется от центральной точки C_P наибольшей возможной дуги окружности, которую можно в нее вписать. Дополнительная периферийная кромка 26G может также содержать точки (26M, 26N), непосредственно примыкающие к каждому концу (26C, 26D) кромки, как рассмотрено ниже в данном документе.

[0043] Главная центральная точка (C_M) и дополнительная центральная точка (C_P) могут соответственно располагаться на одной из первой и второй сторон (38А, 38B) сужения (36, 36′). Точнее, в данном примере центральные точки (C_M, C_S, C_P) главной периферийной кромки 26B, установочных зон (26E, 26F) и дополнительной периферийной кромки 26G могут все дистанцироваться друг от друга вдоль плоскости P_R.

[0044] На фиг. 4B участок 18А1 кулачкового вала 18 показан расположенным в отверстии 26 для кулачка и прижатым к его поверхности в направлении вдоль плоскости P_R к самой верхней центральной точке 26J1.

[0045] Половина величины максимального размера M_C1 участка 18А1, которая равна величине радиуса (R3; см. фиг. 5B), меньше величины радиуса R_MP главной периферийной кромки 26B. То есть главной периферийной кромке 26B придаются размеры, обеспечивающие ввод кулачкового вала 18 и его вращение в отверстии 26 для кулачка, когда отсутствует противодействующая сила в направлении вдоль плоскости P_R, к самой верхней центральной точке 26J1, обуславливающая взаимодействие с установочными зонами (26E, 26F). Разность размеров также образует удаленное пространство 26О1, расположенное между кулачковым валом 18 и главной периферийной кромкой 26B.

[0046] Величина радиуса R_S1, R_S2 установочных зон (26E, 26F) может быть равна величине радиуса R3 первого конца 18А1 (фиг. 5B) кулачкового вала 18. Установочные зоны (26E, 26F) могут иметь кривизну, соответствующую кривизне первого конца 18А1 (фиг. 5B) кулачкового вала 18.

[0047] Даже когда сила прикладывается к кулачковому валу 18 в описанном направлении, и кулачковый вал 18 взаимодействует с установочными зонами (26E, 26F), сужение (36) и дополнительная периферийная кромка 26G обеспечивают благодаря своим размерам образование удаленного пространства 26О2, причем размеры выполняются обеспечивающими предотвращение входа кулачкового вала 18 в него, т. е. в нем кулачковый вал 18 не располагается. Иначе говоря, полный вход кулачкового вала 18 в удаленное пространство 26O2 предотвращается с помощью взаимодействия кулачкового вала 18 с установочными зонами (26E, 26F). Следовательно, сужение (36) и дополнительная периферийная кромка 26G выполняются с размерами, предотвращающими контакт кулачкового вала 18 с их самой верхней центральной точкой 26J1. Иначе говоря, сужение 36 выполнено с размерами, предотвращающими такой проход кулачкового вала 18 через него, при котором возможен контакт вала с дополнительной периферийной кромкой 26G.

[0048] Взаимодействие кулачкового вала 18 с более чем одной установочной зоной (26E, 26F) можно выполнять с помощью создания удаленного пространства 26О2.

[0049] Должно быть ясно, что любой из зажимных элементов, упомянутых выше, может содействовать предотвращению вращения кулачкового вала 18, когда усилие приложено к нему в направлении к установочным зонам (26E, 26F):

- кривизна установочных зон (26E, 26F), соответствующая кривизне кулачкового вала 18;

- взаимодействие кулачкового вала 18 с более чем одной установочной зоной (26E, 26F); и

- установка каждой из установочных зон (26E, 26F) под острым углом α от точки 26J1, к которой направлено перемещение кулачкового вала 18.

[0050] При рассмотрении фиг. 4C следует понимать, что
