Устройство обработки банкнот и способ обработки банкнот

Устройство обработки банкнот и способ обработки банкнот

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

[0001] Настоящее изобретение относится к устройству обработки банкнот и способу обработки банкнот.

Уровень техники

[0002] Устройства обработки банкнот, представленные примером машин обработки наличных денег служебного окна, устанавливаются в зонах самообслуживания в филиалах финансовых учреждений и т.п. Устройства обработки наличных денег используются, например, в транзакциях внесения и транзакциях снятия, затрагивающих банкноты и монеты. Кассир, например, имеет возможность выполнять транзакции пополнения счета или транзакции снятия, управляя секцией управления устройства обработки наличных денег или терминала для приема, подключенного к устройству обработки наличных денег.

[0003] Опубликованная японская патентная заявка (JP-A) №2001-93022 (патентный документ 1) описывает устройство обработки наличных денег, которое выполняет обработку внесения денег, чтобы сохранять банкноты, вставленные в отверстие для внесения банкнот, в укладчике после временного удерживания банкнот в секции временного удержания и выполняет обработку выплаты по отношению к отдельным банкнотам, сохраненным в укладчике, и транспортирует банкноты к отверстию для выплаты банкнот.

Сущность изобретения

Техническая задача

[0004] Однако иногда большое количество банкнот выплачивается в обработке выплаты, описанной выше. В таких случаях иногда обработка выплаты приостанавливается частично, когда существует только одно отверстие для выплаты наличных денег, например, в устройстве обработки денег патентного документа 1.

[0005] А именно в случаях, в которых число банкнот для выплаты больше максимального числа укладки стопой, которое может быть уложено стопой в отверстие для выплаты наличных денег, необходимо останавливать обработку выплаты и извлекать банкноты, уложенные стопой в отверстии для выплаты наличных денег, когда число банкнот, уложенных стопой в отверстии для выплаты наличных денег, достигло максимального числа укладки стопой. Следовательно, возобновление транспортировки оставшихся банкнот к отверстию для выплаты наличных денег занимает время. Поскольку транспортировка банкнот не возобновляется до тех пор, пока банкноты не будут изъяты, существует проблема падения эффективности обработки выплаты.

[0006] Принимая во внимание вышеописанные обстоятельства, целью настоящего изобретения является предоставление нового и улучшенного устройства обработки банкнот, которое может эффективно выплачивать большое количество банкнот без приостановки обработки выплаты.

Решение задачи

[0007] Для того, чтобы устранять вышеописанную проблему, аспект настоящего изобретения предоставляет устройство обработки банкнот, включающее в себя: первое отверстие для выплаты и второе отверстие для выплаты, в которые банкноты для выплаты укладываются стопой; секцию транспортировки, которая транспортирует банкноты к первому отверстию для выплаты или ко второму отверстию для выплаты; первый открывающий-закрывающий элемент, который может открывать и закрывать первое отверстие для выплаты посредством перемещения; второй открывающий-закрывающий элемент, который может открывать и закрывать второе отверстие для выплаты посредством перемещения; и контроллер, который управляет транспортировкой банкнот посредством секции транспортировки и который управляет операциями открытия и закрытия первого открывающего-закрывающего элемента и второго открывающего-закрывающего элемента, при этом в случаях, в которых число банкнот, уложенных стопой в первом отверстии для выплаты, достигло максимального числа укладки стопой в обработке выплаты, контроллер выполняет операцию переключения, чтобы переключать место назначения транспортировки банкнот с первого отверстия для выплаты на второе отверстие для выплаты, и выполняет операцию открытия, чтобы открывать первый открывающий-закрывающий элемент.

[0008] Согласно этому устройству обработки банкнот в случаях, в которых число уложенных стопой банкнот в первом отверстии для выплаты достигло максимального числа укладки стопой в обработке выплаты, контроллер выполняет операцию переключения, чтобы переключать место назначения транспортировки банкнот с первого отверстия для выплаты на второе отверстие для выплаты, и выполняет операцию открытия, чтобы открывать первый открывающий-закрывающий элемент. Банкноты могут соответственно транспортироваться ко второму отверстию для выплаты без остановки обработки выплаты, даже когда число банкнот, уложенных стопой в первом отверстии для выплаты, достигло максимального числа укладки стопой. Открытие первого открывающего-закрывающего элемента предоставляет возможность изъятия банкнот, уложенных стопой в первое отверстие для выплаты, в то время как банкноты транспортируются ко второму отверстию для выплаты, предоставляя возможность эффективного изъятия банкнот во время обработки выплаты с большим количеством банкнот.

[0009] В устройстве обработки банкнот, описанном выше, может быть создана конфигурация, в которой контроллер открывает первый открывающий-закрывающий элемент после переключения места назначения транспортировки с первого отверстия для выплаты на второе отверстие для выплаты.

[0010] В устройстве обработки банкнот, описанном выше, может быть осуществлена конфигурация, в которой устройство обработки банкнот дополнительно включает в себя секцию обнаружения, которая обнаруживает изъятие уложенных стопой банкнот из первого отверстия для выплаты или второго отверстия для выплаты, при этом контроллер выполняет операцию закрытия, чтобы закрывать первый открывающий-закрывающий элемент в случаях, в которых банкноты, уложенные стопой в первое отверстие для выплаты, были изъяты после выполнения операции переключения и операции открытия.

[0011] В устройстве обработки банкнот, описанном выше, может быть создана конфигурация, в которой контроллер останавливает транспортировку банкнот к первому отверстию для выплаты и второму отверстию для выплаты в случаях, в которых банкноты, уложенные стопой в первом отверстии для выплаты, не были изъяты прежде, чем транспортировка банкнот ко второму отверстию для выплаты была завершена.

[0012] В устройстве обработки банкнот, описанном выше, может быть создана конфигурация, в которой в случаях, в которых число банкнот, уложенных стопой во втором отверстии для выплаты, достигло максимального числа укладки стопой после выполнения операции переключения и операции открытия: контроллер выполняет операцию переключения, чтобы переключать место назначения транспортировки со второго отверстия для выплаты на первое отверстие для выплаты, и выполняет операцию открытия, чтобы открывать второй открывающий-закрывающий элемент.

[0013] В устройстве обработки банкнот, описанном выше, может быть создана конфигурация, в которой контроллер переключает место назначения транспортировки с первого отверстия для выплаты на второе отверстие для выплаты после открытия первого открывающего-закрывающего элемента.

[0014] В устройстве обработки банкнот, описанном выше, может быть создана конфигурация, в которой контроллер открывает первый открывающий-закрывающий элемент в одно и то же время с переключением места назначения транспортировки с первого отверстия для выплаты на второе отверстие для выплаты.

[0015] В устройстве обработки банкнот, описанном выше, может быть создана конфигурация, в которой контроллер сравнивает число банкнот, которые должны транспортироваться после выполнения операции переключения, с максимальным числом укладки стопой второго отверстия для выплаты; и изменяет момент операции открытия первого открывающего-закрывающего элемента согласно тому, больше или нет число банкнот, чем максимальное число укладки стопой.

[0016] В устройстве обработки банкнот, описанном выше, может быть создана конфигурация, в которой контроллер: открывает первый открывающий-закрывающий элемент и второй открывающий-закрывающий элемент в одно и то же время друг с другом, после того как транспортировка банкнот ко второму отверстию для выплаты была завершена, в случаях, в которых число банкнот является максимальным числом укладки стопой или меньшим; и открывает первый открывающий-закрывающий элемент, сопровождая операцию переключения, в случаях, в которых число банкнот больше максимального числа укладки стопой.

[0017] Для того чтобы устранять вышеописанную проблему, другой аспект настоящего изобретения предоставляет способ обработки банкнот для управления транспортировкой банкнот для выплаты к первому отверстию для выплаты и второму отверстию для выплаты и управления операциями открытия и закрытия первого открывающего-закрывающего элемента, который может открывать и закрывать первое отверстие для выплаты, и второго открывающего-закрывающего элемента, который может открывать и закрывать второе отверстие для выплаты, способ обработки банкнот включает в себя: этап транспортировки банкнот к первому отверстию для выплаты; этап, в случаях, в которых число уложенных стопой банкнот, транспортируемых к первому отверстию для выплаты, достигло максимального числа укладки стопой в обработке выплаты, выполнения операции переключения, чтобы переключать место назначения транспортировки банкнот с первого отверстия для выплаты на второе отверстие для выплаты, и выполнения операции открытия, чтобы открывать первый открывающий-закрывающий элемент; и этап транспортировки банкнот ко второму отверстию для выплаты после переключения.

Преимущества изобретения

[0018] Согласно настоящему изобретению, описанному выше, большое количество банкнот может быть выплачено эффективно без остановки обработки выплаты.

Краткое описание чертежей

[0019] Фиг. 1 - это чертеж, иллюстрирующий пример внутренней конфигурации устройства 10 обработки банкнот согласно первому примерному варианту осуществления.

Фиг. 2 - это схематичный чертеж, иллюстрирующий пример конфигурации первой шторки 16 и второй шторки 17.

Фиг. 3 - это чертеж, иллюстрирующий пример внутренней конфигурации устройства 900 обработки банкнот согласно сравнительному примеру.

Фиг. 4 - это блок-схема, иллюстрирующая пример функциональной конфигурации устройства 10 обработки банкнот.

Фиг. 5 - это блок-схема последовательности операций, иллюстрирующая пример обработки выплаты согласно первому примерному варианту осуществления.

Фиг. 6 - это блок-схема последовательности операций, иллюстрирующая пример обработки пересчета выплачиваемых банкнот согласно первому примерному варианту осуществления.

Фиг. 7 - это схема, чтобы объяснять открытое и закрытое состояния первой шторки 16 и второй шторки 17 в обработке выплаты.

Фиг. 8 - это блок-схема последовательности операций, иллюстрирующая пример обработки выплаты согласно второму примерному варианту осуществления.

Фиг. 9 - это блок-схема последовательности операций, иллюстрирующая пример обработки пересчета согласно второму примерному варианту осуществления.

Фиг. 10 - это схема, чтобы объяснять соотношение между количеством укладки стопой банкнот в первом отверстии 14 для выплаты и втором отверстии 15 для выплаты и операциями открытия первой шторки 16 и второй шторки 17.

Подробное описание вариантов осуществления

[0020] Далее следует подробное объяснение, касающееся предпочтительных примерных вариантов осуществления настоящего изобретения, со ссылкой на сопроводительные чертежи. Отметим, что в настоящем описании и на чертежах элементам конфигурации с практически одинаковой функциональной конфигурацией присвоены одинаковые ссылочные номера, и излишнее их описание опущено.

[0021] 1. Первый примерный вариант осуществления

1-1. Пример внутренней конфигурации устройства обработки банкнот

Далее следует объяснение, касающееся примера внутренней конфигурации устройства 10 обработки банкнот согласно первому примерному варианту осуществления, со ссылкой на Фиг. 1.

[0022] Фиг. 1 иллюстрирует пример внутренней конфигурации устройства 10 обработки банкнот согласно первому примерному варианту осуществления. Устройство 10 обработки банкнот устанавливается в филиале финансового учреждения или т.п. Устройство 10 обработки банкнот является управляемым кассиром терминалом, который выполняет транзакции с банкнотами на основе действий пользователя устройства, штатного сотрудника, такого как кассир зоны самообслуживания в финансовом учреждении.

[0023] Как проиллюстрировано на Фиг. 1, устройство 10 обработки банкнот включает в себя отверстие 12 для внесения денег, первое отверстие 14 для выплаты, второе отверстие 15 для выплаты, секцию 20 для идентификации банкнот, секцию 22 для временного удержания, секцию 24 транспортировки, кассеты 30A-30D для банкнот, установленную в ящик отбраковки кассету 35 для банкнот и секцию 40 отображения.

[0024] Отверстие 12 для внесения денег является отверстием для вставки, через которое кассир вставляет банкноты. Отверстие 12 для внесения денег может быть снабжено шторкой (не иллюстрирована на чертежах), которая открывает и закрывает фрагмент отверстия. Отверстие 12 для внесения денег включает в себя функцию разделения для разделения и вывода банкнот, которые были вставлены в пачке, по одной банкноте за раз.

[0025] Первое отверстие 14 для выплаты и второе отверстие 15 для выплаты являются выдающими отверстиями, которые выдают (выплачивают) банкноты, которые забираются кассиром. Первое отверстие 14 для выплаты и второе отверстие 15 для выплаты, каждое, включают в себя функцию укладки стопой, чтобы укладывать стопой друг на друга выдаваемые банкноты. Первое отверстие 14 для выплаты и второе отверстие 15 для выплаты, каждое, включают в себя, например, достаточную емкость, чтобы укладывать стопой 100 банкнот (максимальное число укладки стопой). Два отверстия для выплат предусматриваются в примере, иллюстрированном на Фиг. 1; однако не существует ограничений для этого, и, например, могут быть предусмотрены 3 или более отверстий для выплаты. Отметим, что, как проиллюстрировано на Фиг. 2, соответствующим образом предоставляются шторка первого отверстия для выплаты (называемая ниже первой шторкой) 16, которая открывает и закрывает фрагмент отверстия первого отверстия 14 для выплаты, и шторка второго отверстия для выплаты (называемая ниже второй шторкой) 17, которая открывает и закрывает фрагмент отверстия второго отверстия 15 для выплаты.

[0026] Фиг. 2 - это схематичный чертеж, иллюстрирующий пример конфигурации первой шторки 16 и второй шторки 17. Фиг. 2(a) иллюстрирует закрытое состояние первой шторки 16 и второй шторки 17, а Фиг. 2(b) иллюстрирует открытое состояние первой шторки 16. Первая шторка 16 и вторая шторка 17 соответственно перемещаются для того, чтобы закрывать первое отверстие 14 для выплаты и второе отверстие 15 для выплаты. Отметим, что первая шторка 16 закрыта во время транспортировки банкнот к первому отверстию 14 для выплаты, а вторая шторка 17 закрыта во время транспортировки банкнот ко второму отверстию 15 для выплаты. Отметим, что на Фиг. 2 сформированные в виде плоской пластины первая шторка 16 и вторая шторка 17 открываются и закрываются посредством скольжения, однако шторки в форме изогнутой пластины могут открываться и закрываться посредством поворачивания.

[0027] Секция 20 для идентификации банкнот классифицирует проходящие банкноты по одной банкноте за раз. Секция 20 для идентификации банкнот размещает банкноты, движущиеся в обоих направлениях, так что секция 20 для идентификации банкнот может классифицировать банкноты, транспортируемые со стороны отверстия 12 для внесения денег, а также банкноты, транспортируемые в противоположном направлении. В частности, секция 20 для идентификации банкнот классифицирует транспортируемую банкноту, проходящую по маршруту транспортировки, по достоинству, подлинности (подлинная банкнота/фальшивая банкнота), физическому состоянию (банкнота в хорошем состоянии/поврежденная банкнота), состоянию перемещения (нормальное/ненормальное) и т.п., давая определение нормы или определение отбраковки для проходящей банкноты.

[0028] В настоящем описании подлинная банкнота означает банкноту, которая была классифицирована как банкнота, а фальшивая банкнота означает банкноту, которая не была классифицирована как банкнота. Из банкнот, классифицированных как подлинные банкноты, банкнота в хорошем состоянии означает банкноту, которая была классифицирована как подходящая для внесения/выплаты. Из банкнот, классифицированных как подлинные банкноты, поврежденная банкнота означает банкноту, которая была классифицирована как неподходящая для внесения/выплаты. Определение отбраковки выполняется на основе таких факторов, как подлинность, физическое состояние (например, грязное, поврежденное, ненормальный внешний профиль) и ненормальности перемещения (например, перекошенные банкноты, перекрывающееся перемещение). Отбракованные банкноты могут также включать в себя банкноты, которые не используются для выплат (такие как банкноты 2000 иен или банкноты 5000 иен), или банкноты в иностранной валюте.

[0029] Секция 22 для временного удержания имеет как функцию отделения банкнот, так и функцию укладки стопой банкнот. В транзакции внесения денег, например, секция 22 для временного удержания временно укладывает стопой банкноты, которые были отделены из отверстия 12 для внесения денег и классифицированы как нормальные посредством секции 20 для идентификации банкнот. Банкноты, уложенные стопой в секции 22 для временного удержания, выводятся при успешном завершении транзакции, например, когда вносимые банкноты были подтверждены на счете, и транспортируются через секцию 20 для идентификации банкнот, например, в кассеты 30A-30D для банкнот. Отметим, что секция 22 для временного удержания может быть секцией укладывающего стопой типа, которая последовательно укладывает стопой банкноты одну поверх другой, или может быть секцией барабанного типа, которая хранит банкноты посредством последовательной намотки.

[0030] Секция 24 транспортировки включает в себя маршруты транспортировки, транспортировочные ролики, которые транспортируют банкноты, и приводной механизм для приведения в движение соответствующих транспортировочных роликов, и транспортирует банкноты по одной банкноте за раз. Приводной механизм приводит в действие транспортировочные ролики посредством вращения DC-сервомотора или шагового электромотора, например. Секция 24 транспортировки управляется посредством контроллера, описанного позже, чтобы транспортировать банкноту к ее месту назначения транспортировки (например, первому отверстию 14 для выплаты или второму отверстию 15 для выплаты).

[0031] Кассеты 30A-30D для банкнот являются секциями хранения банкнот, которые могут хранить банкноты по достоинству, и включают в себя как функцию укладки стопой банкнот, так и функцию отделения. Кассеты 30A-30D для банкнот могут включать в себя множество кассет для банкнот для одного достоинства. Например, кассеты 30A и 30C для банкнот могут быть кассетами банкнот для банкнот 10000 иен, а кассеты 30B и 30D для банкнот могут быть кассетами банкнот для банкнот 1000 иен. Соответствующие кассеты 30A-30D для банкнот могут быть сконфигурированы со структурой, отсоединяемой от устройства 10 обработки банкнот, предоставляя возможность индивидуального обмена кассет 30A-30D для банкнот, чтобы загружать банкноты в кассеты 30A-30D для банкнот.

[0032] Установленная в ящике для отбраковки кассета 35 для банкнот (также называемая ниже кассетой 35 для банкнот) имеет структуру, отсоединяемую от устройства 10 обработки банкнот, предоставляющую возможность изъятия и пополнения банкнот посредством индивидуальной замены кассеты 35 для банкнот. Кассета 35 для банкнот оснащена ящиком 36 для хранения банкнот на верхней стороне и ящиком 37 отбраковки на нижней стороне (нижний фрагмент).

[0033] Ящик 36 для хранения банкнот имеет функцию укладки стопой для укладки стопой банкнот и функцию отделения для выдачи банкнот по одной банкноте за раз. Ящик 36 для хранения банкнот имеет возможность укладки стопой банкот, которые были отделены из каждой из кассет 30A-30D для банкнот во время извлечения для пересчета кассеты и извлечения банкнот. При пополнении с пересчетом кассеты ящик 36 для хранения банкнот выдает банкноты, которые были уложены стопой в ящике 36 для хранения банкнот, предоставляя возможность пополнения банкнот в кассетах 30A-30D для банкнот.

[0034] Ящик 37 отбраковки имеет только функцию укладки стопой для укладки стопой банкнот. Ящик 37 отбраковки является секцией хранения банкнот для укладки стопой банкнот (отбракованных банкнот), которые секция 20 для идентификации банкнот классифицировала как ненормальные (определение отбраковки).

[0035] Секция 40 отображения отображает экран меню и экран результата обработки. Экран 40 отображения, например, реализуется посредством устройства отображения с электронно-лучевой трубкой (CRT), устройства жидкокристаллического дисплея (LCD) или устройства на органических светоизлучающих диодах (OLED).

[0036] Устройство 10 обработки банкнот включает в себя секцию управления (не иллюстрирована на чертежах), которая может быть задействована кассиром. Устройство 10 обработки банкнот выполняет обработку внесения и обработку выплаты согласно транзакциям внесения и транзакциям выплат на основе управления секцией управления кассиром. Отметим, что вместо секции управления устройство 10 обработки банкнот может выполнять обработку на основе управления кассиром терминалом для приема, присоединенным к устройству 10 обработки банкнот.

[0037] 1-2. Основная обработка устройства обработки банкнот

В качестве основной обработки, устройство 10 обработки банкнот выполняет, например, обработку внесения, обработку выплаты, обработку пополнения и обработку извлечения. В последующем объяснении каждый тип обработки объясняется со ссылкой на Фиг. 1.

[0038] Обработка внесения

Обработка внесения - это обработка для того, чтобы укладывать стопой банкноты из отверстия 12 для внесения внутри устройства 10 обработки банкнот. В качестве обработки внесения устройство 10 обработки банкнот выполняет, например, обычную обработку внесения, в которой вносимые банкноты задерживаются в секции 22 для временного удержания и затем укладываются стопой в кассетах 30A-30D для банкнот из секции 22 для временного удержания, и обработку непосредственного внесения, в которой вносимые банкноты укладываются стопой непосредственно в кассеты 30A-30D для банкнот без задерживания в секции 22 для временного удержания. Отметим, что устройство 10 обработки банкнот настраивается так, чтобы иметь возможность выбора обычной обработки внесения или обработки непосредственного внесения.

[0039] Сначала предоставляется объяснение, касающееся обычной обработки внесения. В обычной обработке внесения банкноты, вставленные в отверстие 12 для внесения, сначала разделяются и выдаются по одной банкноте за раз, и выданные банкноты транспортируются в секцию 20 для идентификации банкнот посредством секции 24 транспортировки. Далее секция 20 для идентификации банкнот выполняет классификацию банкноты, и банкноты, представленные как нормальные в результате классификации, транспортируются и укладываются стопой в секции 22 для временного удержания. Затем, после того как вносимая сумма была подтверждена, обработка переходит к обработке укладки стопой.

[0040] Однако любые банкноты, представленные как ненормальные в результате классификации посредством секции 20 для идентификации банкнот (отбракованные банкноты), укладываются стопой в первом отверстии 14 для выплаты или во втором отверстии 15 для выплаты. Кассир может повторно вставлять любые банкноты, уложенные стопой в первом отверстии 14 для выплаты или во втором отверстии 15 для выплаты, в отверстие 12 для внесения для повторной классификации посредством секции 20 для идентификации банкнот.

[0041] В обработке укладки стопой банкноты сначала отделяются из секции 22 для временного удержания по одной банкноте за раз, и отделенные банкноты транспортируются в секцию 20 для идентификации банкнот. Банкноты, представленные как нормальные в результате классификации посредством секции 20 для идентификации банкнот, укладываются стопой в кассету 30A-30D для банкнот для соответствующего достоинства. Однако любые банкноты (отбракованные банкноты), представленные ненормальными в результате классификации посредством секции 20 для идентификации банкнот, такие как грязные банкноты, сложенные банкноты или ненормально перемещаемые банкноты, такие как перекошенные банкноты, укладываются стопой в ящик 37 отбраковки кассеты 35 для банкнот.

[0042] Переход к обработке возврата выполняется, когда инструкция возврата внесенной банкноты (отмена) выдается перед утверждением внесенной суммы. В обработке возврата банкноты сначала отделяются из секции 22 для временного удержания по одной банкноте за раз, и отделенные банкноты транспортируются в секцию 20 для идентификации банкнот. Все банкноты затем укладываются стопой в первом отверстии 14 для выплат или втором отверстии 15 для выплат, несмотря на то, предоставляет ли секция 20 для идентификации банкнот результат классификации как нормальный или ненормальный.

[0043] Далее следует объяснение, относящееся к обработке непосредственного внесения. Банкноты, вставленные в отверстие 12 для внесения, классифицируются посредством секции 20 для идентификации банкнот аналогично обычной обработке внесения. Банкноты, представленные как нормальные в результате классификации, укладываются стопой в кассете 30A-30D для банкнот для соответствующего достоинства. Однако, банкноты, представленные как ненормальные в результате классификации (отбракованные банкноты), укладываются стопой в первом отверстии 14 для выплаты или во втором отверстии 15 для выплаты. Кассир может повторно вставлять любые банкноты, уложенные стопой в первом отверстии 14 для выплаты или во втором отверстии 15 для выплаты, в отверстие 12 для внесения для повторной классификации посредством секции 20 для идентификации банкнот.

[0044] Обработка выплаты

Обработка выплаты - это обработка, в которой банкноты в кассетах 30A-30D для банкнот укладываются стопой в первом отверстии 14 для выплаты или втором отверстии 15 для выплаты.

[0045] При обработке выплаты банкноты, соответствующие указанному количеству, сначала отделяются и выводятся из кассет 30A-30D для банкнот, по одной банкноте за раз, и выведенные банкноты транспортируются посредством секции 24 транспортировки в секцию 20 для идентификации банкнот. Затем секция 20 для идентификации банкнот выполняет классификацию банкнот, и банкноты, представленные в результате классификации как нормальные, укладываются стопой в первом отверстии 14 для выплаты или во втором отверстии 15 для выплаты. В частности, банкноты выборочно укладываются стопой (накапливаются) в первом отверстии 14 для выплаты или во втором отверстии 15 для выплаты согласно, например, достоинству и числу нормальных банкнот для выплаты. Однако банкноты, представленные в результате классификации как ненормальные, а именно банкноты, которые не могут быть выплачены клиенту, укладываются стопой в ящик 37 отбраковки кассеты 35 для банкнот.

[0046] Обработка пополнения

Обработка пополнения - это обработка для того, чтобы пополнять банкноты в устройстве 10 обработки банкнот. В устройстве 10 обработки банкнот конкретные возможные способы пополнения включают в себя пополнение через отверстие для внесения, пополнение с заменой кассеты и пополнение с пересчетом кассеты. Далее следует объяснение, касающееся каждого способа пополнения.

[0047] Пополнение через отверстие для внесения аналогично по действию обработке внесения, описанной ниже. Например, банкноты, выведенные из отверстия 12 для внесения и представленные как нормальные в результате классификации посредством секции 20 для идентификации банкнот, задерживаются в секции 22 для временного удержания и затем укладываются стопой в кассете 30A-30D для банкнот соответствующего достоинства. Однако банкноты, представленные как ненормальные в результате классификации, укладываются стопой в первом отверстии 14 для выплаты или втором отверстии 15 для выплаты.

[0048] Пополнение с заменой кассеты использует способность отсоединения кассет 30A-30D для банкнот. Банкноты пополняются путем обмена какой-либо из уже установленных кассет 30A-30D для банкнот на кассету для банкнот, которая была предварительно загружена банкнотами. Отметим, что при пополнении с заменой кассеты оператор должен вручную записывать достоинство и число пополняемых банкнот.

[0049] При пополнении с пересчетом кассеты сначала ящик 36 для хранения банкнот кассеты 35 для банкнот предварительно загружается банкнотами и устанавливается в устройство 10 обработки банкнот. Банкноты выводятся из ящика 36 для хранения банкнот по одной банкноте за раз, и, банкноты, представленные как нормальные в результате классификации посредством секции 20 для идентификации банкнот, укладываются стопой в кассету 30A-30D для банкнот для соответствующего достоинства. Однако банкноты, представленные как ненормальные в результате классификации, укладываются стопой в ящик 37 отбраковки. Поскольку обработка пересчета выполняется посредством секции 20 для идентификации банкнот при пополнении с пересчетом кассеты, нет необходимости для оператора вручную записывать достоинство и число пополняемых банкнот.

[0050] Обработка извлечения

Обработка извлечения - это обработка извлечения банкнот изнутри устройства 10 обработки банкнот. В устройстве 10 обработки банкнот конкретными возможными способами извлечения являются извлечение через отверстие для выплаты, извлечение с заменой кассеты и извлечение с пересчетом кассеты. Далее следует объяснение, касающееся каждого способа извлечения.

[0051] Извлечение через отверстие для выплаты аналогично по действию обработке выплаты, описанной выше. Например, банкноты, выведенные из намеченной для извлечения кассеты 30A-30D для банкнот и представленные как нормальные в результате классификации посредством секции 20 для идентификации банкнот, укладываются стопой в первом отверстии 14 для выплаты или втором отверстии 15 для выплаты. Однако банкноты, представленные как ненормальные в результате классификации, укладываются стопой в ящик 37 отбраковки. Когда это выполнено для всех банкнот, уложенных стопой в намеченной для извлечения кассете 30A-30D для банкнот, кассир может извлекать все банкноты, определенные как нормальные, из первого отверстия 14 для выплаты или второго отверстия 15 для выплаты. Кассир может также извлекать банкноты, определенные как ненормальные, из ящика 37 отбраковки.

[0052] При извлечении с заменой кассеты банкноты извлекаются посредством удаления конкретной кассеты из кассет 30A-30D для банкнот из устройства 10 обработки банкнот. Отметим, что при извлечении с заменой кассеты оператор должен забирать банкноты из удаленной кассеты 30A-30D для банкнот и вручную пересчитывать достоинство и число извлеченных банкнот.

[0053] При извлечении с пересчетом кассеты банкноты, выведенные из намеченной для извлечения кассеты для банкнот из кассет 30A-30D для банкнот и представленные как нормальные в результате классификации посредством секции 20 для идентификации банкнот, укладываются стопой в ящик 36 для хранения банкнот кассеты 35 для банкнот. Однако банкноты, представленные как ненормальные в результате классификации, укладываются стопой в ящик 37 отбраковки. Затем кассир может извлекать банкноты, определенные как нормальные, и банкноты, определенные как ненормальные, удаляя только кассету 35 для банкнот из устройства 10 обработки банкнот. При извлечении с пересчетом кассеты обработка пересчета выполняется посредством секции 20 для идентификации банкнот, и, таким образом, нет необходимости для оператора вручную пересчитывать достоинство и число извлеченных банкнот.

[0054] 1-3. Проблемы, возникающие при выплате банкнот в больших количествах

Далее следует объяснение, касающееся проблемы, которая возникает при выплате большого количества банкнот, с помощью примера устройства 900 обработки банкнот из сравнительного примера, иллюстрированного на Фиг. 3.

[0055] Фиг. 3 иллюстрирует пример внутренней конфигурации устройства 900 обработки банкнот согласно сравнительному примеру. Как иллюстрировано на Фиг. 3, устройство 900 обработки банкнот включает в себя только одно отверстие 914 для выплаты в отличие от устройства 10 обработки банкнот, которое включает в себя два отверстия для выплаты (первое отверстие 14 для выплаты и второе отверстие 15 для выплаты). В устройстве 900 обработки банкнот иногда большое количество банкнот, отделенных из кассет 30A-30D для банкнот, выплачивается из одного отверстия 914 для выплаты. В таких случаях обработка выплаты иногда останавливается, пройдя часть пути.

[0056] Обычно существует ограничение на число банкнот, которые могут быть уложены стопой в отверстие 914 для выплаты. Соответственно, когда число банкнот для выплаты превышает максимальное число укладки стопой отверстия 914 для выплаты, обработка выплаты временно останавливается, когда число банкнот, уложенных стопой в отверстии 914 для выплаты достигает максимального числа укладки стопой, и кассиру требуется изымать банкноты, уложенные стопой в отверстии 914 для выплаты. В частности, обработка выплаты останавливается, шторка отверстия 914 для выплаты открывается, и банкноты изымаются, и затем транспортировка оставшихся банкнот к отверстию 914 для выплаты возобновляется, когда шторка закрыта. Следовательно, возобновление транспортировки оставшихся банкнот в отверстие 914 для выплаты занимает время. Поскольку транспортировка банкнот не возобновляется до тех пор, пока шторка не будет закрыта, существует проблема падения эффективности обработки выплаты.

[0057] В отличие от этого в устройстве 10 обработки банкнот согласно первому примерному варианту осуществления, который будет описан подробно позже, в случаях, в которых число банкнот, уложенных стопой в одно отверстие для выплаты из первого отверстия 14 для выплаты и второго отверстия 15 для выплаты (для удобства, скажем, первое отверстие для выплаты), достигло максимального числа укладки стопой во время обработки выплаты, выполняются операция переключения места назначения транспортировки банкнот с одного отверстия для выплаты на другое отверстие для выплаты (для удобства, скажем, второе отверстие для выплаты) и операция открытия шторки первого отверстия для выплаты. Это предоставляет возможность транспортировки банкнот ко второму отверстию для выплаты, чтобы продолжать без остановки обработку выплаты, даже когда число банкнот, уложенных стопой в первом отверстии для выплаты, достигло максимального числа укладки стопой. Открытие шторки первого отверстия для выплаты (первой шторки 16 или второй шторки 17) предоставляет возможность изымания банкнот, уложенных стопой в первом отверстии для выплаты, в то время как банкноты все еще транспортируются ко второму отверстию для выплаты, тем самым предоставляя возможность эффективного изымания банкнот во время обработки выплаты с большим количеством банкнот.

[0058] 1-4. Пример функциональной конфигурации устройства обработки банкнот

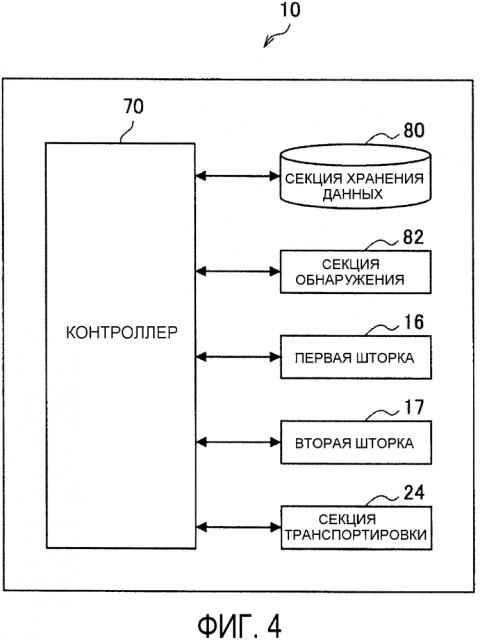

Далее следует объяснение, касающееся примера функциональной конфигурации устройства 10 обработки банкнот, со ссылкой на Фиг. 4. Фиг. 4 - это блок-схема, иллюстрирующая пример функциональной конфигурации устройства 10 обработки банкнот. Как иллюстрировано на Фиг. 4, устройство 10 обработки банкнот включает в себя контроллер 70, секцию 80 хранения данных и секцию 82 обнаружения.

[0059] Контроллер 70 управляет всей работой устройства 10 обработки банкнот. В частности, контроллер 70 управляет основной обработкой, такой как обработка внесения, обработка выплаты, обработка пополнения и обработка извлечения, описанные выше. Например, контроллер 70 управляет транспортировкой банкнот посредством секции 24 транспортировки и операциями открытия и закрытия первой шторки 16 и второй шторки 17.

[0060] Отметим, что в первом примерном варианте осуществления контроллер 70 управляет первой шторкой 16 и второй шторкой 17, как следует в обработке выплаты с большим
