Реферат

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

[001] Предмет представленной заявки в общем относится к режущим инструментам металлообрабатывающих машин для удаления стружки и, в частности, к корпусу режущего инструмента и его режущим пластинам, а также к зажимным механизмам для зажима режущих пластин в корпусах режущего инструмента. Более точно, некоторые аспекты могут иметь конкретные преимущества для инструментов, выполненных с возможностью отрезания (в таких операциях, как прорезание желобков и нарезание пазов) форм, имеющих ширину, которая существенно уже относительно их глубины.

УРОВЕНЬ ТЕХНИКИ

[002] В сборных режущих инструментах часто используются режущие пластины. Режущие пластины можно зажимать в корпус режущего инструмента посредством приведения зажимного механизма режущего инструмента в закрепленное положение. Когда необходимо заменить режущую пластину, зажимной механизм может быть приведен в раскрепленное положение, а затем режущая пластина может быть извлечена из корпуса режущего инструмента и заменена.

[003] US 7431539, US 7090443, US 6986866, US 5199828, US 5156502, US 4615650 и WO 2009/019676 раскрывают режущие пластины и сборные режущие инструменты, имеющие зажимные механизмы для прикрепления к ним режущих пластин.

[004] Задачей представленного изобретения является предоставление новой и усовершенствованной режущей пластины режущего инструмента машины и/или корпуса режущего инструмента и/или режущего механизма.

РАСКРЫТИЕ ИЗОБРЕТЕНИЯ

[005] В соответствии с первым аспектом предмета представленной заявки, предоставлена режущая пластина, образованная с отверстием пластины, открывающимся к верхней и нижней поверхностям 14A, 14B режущей пластины. На виде сверху на верхнюю поверхность пластины, и режущая пластина и отверстие пластины имеют продолговатые формы, которые продолжаются вдоль общей продольной оси пластины. Отверстие содержит первую и вторую боковые поверхности, каждая из которых продолжается вдоль продольной оси пластины, и первую и вторую торцевые поверхности отверстия, каждая из которых продолжается в поперечном направлении относительно продольной оси пластины. По меньшей мере одна из первой и второй торцевых поверхностей отверстия образована с зажимным выступом.

[006] В соответствии с еще одним аспектом предмета представленной заявки, предоставлена режущая пластина, имеющая продольную ось пластины и содержащая противоположные верхнюю и нижнюю поверхности 14A, 14B пластины, противоположные первую и вторую торцевые поверхности пластины, продолжающиеся поперек продольной оси пластины, при этом каждая торцевая поверхность соединена с верхней и нижней поверхностями 14A, 14B пластины, противоположные первую и вторую боковые поверхности пластины, продолжающиеся вдоль продольной оси пластины, при этом каждая боковая поверхность соединена с верхней и нижней поверхностями 14A, 14B пластины и с первой и второй торцевыми поверхностями пластины, первое пересечение пластины, образованное на пересечении верхней поверхности пластины, первой торцевой поверхности пластины и первой боковой поверхности пластины, второе пересечение пластины, образованное на пересечении верхней поверхности пластины, первой торцевой поверхности пластины и второй боковой поверхности пластины, режущую кромку, продолжающуюся от первого пересечения пластины до второго пересечения пластины, и отверстие пластины, открывающееся к верхней и нижней поверхностям 14A, 14B пластины; при этом отверстие пластины содержит противоположные первую и вторую боковые поверхности отверстия, продолжающиеся вдоль продольной оси пластины, и противоположные первую и вторую торцевые поверхности отверстия, продолжающиеся поперек продольной оси пластины, причем каждая соединена с первой и второй боковыми поверхностями отверстия; при этом на виде сверху на верхнюю поверхность пластины и режущая пластина и отверстие пластины имеют продолговатые формы, которые продолжаются вдоль продольной оси пластины; и при этом по меньшей мере одна из первой и второй торцевых поверхностей отверстия образована с зажимным выступом.

[007] В соответствии с еще одним аспектом предмета представленной заявки, предоставлен корпус режущего инструмента, содержащий внутреннюю часть корпуса инструмента и фиксирующую часть корпуса инструмента, продолжающуюся от нее; при этом фиксирующая часть корпуса инструмента имеет воображаемую плоскость фиксации и содержит противоположные фиксирующие нижний и верхний концы, параллельные противоположным фиксирующим первой и второй боковым поверхностям, причем каждая соединена с фиксирующими нижним и верхним концами, и при этом каждая расположена на другой стороне воображаемой плоскости фиксации и параллельна ей, при этом фиксирующий передний конец расположен на стороне фиксирующей части корпуса инструмента, противоположной внутренней части корпуса инструмента и соединен с фиксирующими нижним и верхним концами и с фиксирующими первой и второй боковыми поверхностями; фиксирующий верхний конец содержит гнездо под режущую пластину, образованное только первой опорной областью гнезда под режущую пластину, ориентированной в поперечном направлении относительно плоскости фиксации и соединенной с фиксирующими первой и второй боковыми поверхностями и фиксирующим передним концом, и второй опорной областью гнезда под режущую пластину, отнесенной от фиксирующего переднего конца и ориентированной в поперечном направлении относительно как первой опорной области гнезда под режущую пластину, так и плоскости фиксации; фиксирующая часть корпуса инструмента дополнительно содержит отверстие под крепежное средство, открывающееся в первую опорную область гнезда под режущую пластину, и отверстие под винт, пересекающее отверстие под крепежное средство; при этом фиксирующий верхний конец содержит фиксирующее блокировочное средство в первой опорной области гнезда под режущую пластину, которое продолжается в направлении вдоль плоскости фиксации и которое выполнено с возможностью предотвращения бокового перемещения режущей пластины, установленной на нем, в направлении, поперечном плоскости фиксации.

[008] В соответствии с еще одним аспектом предмета представленной заявки, предоставлен сборный режущий инструмент, содержащий корпус режущего инструмента, имеющий гнездо под режущую пластину, отверстие под крепежное средство, открывающееся в гнездо под режущую пластину, отверстие под винт и смещающее отверстие, крепежное средство, смещающий винт, принимаемый в отверстии под винт и содержащий резьбовую стержневую часть корпуса и участок винтового исполнительного механизма, и смещающее средство; при этом крепежное средство содержит корпус крепежного средства, принимаемый в отверстии под крепежное средство и образованный с первым и вторым углублениями стержня крепежного средства, и головку крепежного средства, выполненную с возможностью прикрепления режущей пластины в гнездо под режущую пластину; второе углубление стержня крепежного средства содержит первую опорную поверхность второго углубления, продолжающуюся внутрь от периферийной поверхности крепежного средства стержня крепежного средства, и вторую опорную поверхность второго углубления, продолжающуюся от первой опорной поверхности второго углубления до периферийной поверхности крепежного средства и находящуюся дальше от головки крепежного средства, чем первая опорная поверхность второго углубления; первое углубление стержня крепежного средства выполнено с возможностью зацепления участком винтового исполнительного механизма для поджатия головки крепежного средства в направлении в сторону гнезда под режущую пластину; смещающее средство принимается в смещающем отверстии и содержит смещающий элемент и смещающую пружину, выполненную с возможностью поджатия смещающего элемента к корпусу крепежного средства; при этом смещающий элемент содержит первую поверхность смещающего элемента, выполненную с возможностью зацепления первой опорной поверхности второго углубления и посредством этого поджатия головки крепежного средства в направлении от гнезда под режущую пластину, и вторую поверхность смещающего элемента, продолжающуюся в поперечном направлении к первой поверхности смещающего элемента и выполненную с возможностью зацепления второй опорной поверхности второго углубления и предотвращения выталкивания крепежного средства из гнезда под режущую пластину.

[009] В соответствии с еще одним дополнительным аспектом предмета представленной заявки, предоставлен сборный режущий инструмент, содержащий, в комбинации, режущую пластину, имеющую любой из признаков, описанных выше и ниже, и корпус режущего инструмента, имеющий любой из признаков, описанных выше и ниже, и который дополнительно содержит крепежное средство, смещающий винт и смещающее средство; при этом крепежное средство содержит корпус крепежного средства, установленный в отверстии под крепежное средство и образованный с первым и вторым углублениями стержня крепежного средства, и головку крепежного средства, выполненную с возможностью прикрепления режущей пластины в гнездо под режущую пластину; второе углубление стержня крепежного средства содержит первую опорную поверхность второго углубления, продолжающуюся внутрь от периферийной поверхности крепежного средства стержня крепежного средства, и вторую опорную поверхность второго углубления, продолжающуюся от первой опорной поверхности второго углубления до периферийной поверхности крепежного средства; при этом вторая опорная поверхность второго углубления находится дальше от отверстия под крепежное средство, чем первая опорная поверхность второго углубления; смещающий винт содержит резьбовую стержневую часть корпуса и участок исполнительного механизма, входящий в зацепление с первым углублением стержня крепежного средства, чтобы вызывать перемещение головки крепежного средства в направлении гнезда под режущую пластину; смещающее средство расположено в смещающем отверстии и содержит смещающий элемент и смещающую пружину, выполненную с возможностью поджатия смещающего элемента к корпусу крепежного средства; смещающий элемент содержит первую поверхность смещающего элемента, выполненную с возможностью зацепления первой опорной поверхности второго углубления для поджатия головки крепежного средства в направлении от гнезда под режущую пластину, и вторую поверхность смещающего элемента, продолжающуюся в поперечном направлении к первой поверхности смещающего элемента и выполненную с возможностью зацепления второй опорной поверхности второго углубления для предотвращения выталкивания крепежного средства из гнезда под режущую пластину.

[0010] В соответствии с другими аспектами предмета представленной заявки, предоставлен зажимной механизм или крепежное средство режущего инструмента или смещающее средство режущего инструмента, имеющие любой из признаков, описанных выше или ниже.

[0011] Следует понимать, что выше приведено краткое изложение и что любой из аспектов выше может дополнительно содержать любой из признаков, описанных в связи с любым из других аспектов или описанных далее. Конкретно, следующие признаки либо отдельно, либо в комбинации, могут быть применимы к любому из аспектов выше:

A. Каждая из первой и второй боковых поверхностей отверстия может быть выполнена без зажимного выступа.

B. Как первая, так и вторая торцевые поверхности отверстия могут быть образованы с зажимным выступом.

C. Каждый зажимной выступ может содержать выступающий участок, который выступает дальше в отверстие пластины в положении между верхним и нижним поверхностями 14A, 14B пластины и отнесен от них.

D. Третье пересечение пластины может быть образовано на пересечении нижней поверхности пластины, первой торцевой поверхности пластины и первой боковой поверхности пластины.

E. Четвертое пересечение пластины может быть образовано на пересечении нижней поверхности пластины, первой торцевой поверхности пластины и второй боковой поверхности пластины.

F. Первое пересечение пластины может быть ближе к третьему пересечению пластины, чем второе пересечение пластины к четвертому пересечению пластины.

G. Нижняя поверхность пластины может быть образована с блокировочным средством пластины для предотвращения бокового перемещения режущей пластины в направлении поперек продольной оси пластины.

H. Блокировочное средство может содержать канавку, образованную в нижней поверхности пластины и продолжающуюся в направлении вдоль продольной оси пластины. Канавка может быть образована с основным углублением канавки и дополнительным углублением канавки с каждой ее стороны. Каждое дополнительное углубление канавки может продолжаться между основным углублением канавки и нижней поверхностью пластины.

I. На виде сверху на верхнюю поверхность пластины ни одна часть режущей пластины не выступает дальше, чем указанная режущая кромка или конкретная режущая кромка, в направлении поперек продольной оси пластины.

J. Между верхней и нижней поверхностями 14A, 14B пластины, первой боковой поверхностью отверстия и первой боковой поверхностью пластины может быть образована стенка пластины.

K. Стенка пластины может содержать первый участок стенки пластины и второй участок стенки пластины, расположенный между первым участком стенки пластины и первой торцевой поверхностью пластины.

L. Первый и второй участки стенки пластины могут иметь соответствующую ширину первого и второго участков стенки пластины. Каждая ширина первого и второго участков стенки пластины может быть измерена от первой боковой поверхности отверстия до первой боковой поверхности пластины в направлении, перпендикулярном продольной оси пластины; ширина первого участка стенки пластины имеет большую величину, чем ширина второго участка стенки пластины.

M. Режущая пластина может содержать первую и вторую стенки пластины. Первая стенка пластины может быть образована между верхней и нижней поверхностями 14A, 14B пластины, первой боковой поверхностью отверстия и первой боковой поверхностью пластины. Вторая стенка пластины может быть образована между верхней и нижней поверхностями 14A, 14B пластины, второй боковой поверхностью отверстия и второй боковой поверхностью пластины.

N. Каждая из первой и второй стенок пластины может иметь минимальную ширину стенки пластины, измеряемую в направлении, перпендикулярном продольной оси пластины. Минимальная ширина стенки пластины может иметь величину большую или равную 0,7 мм.

O. Максимальная ширина пластины, измеряемая от первой боковой поверхности пластины до второй боковой поверхности пластины в направлении, перпендикулярном продольной оси пластины, может иметь величину меньшую 5 мм.

P. Продолговатые формы отверстия пластины и режущей пластины - обе могут быть прямоугольными.

Q. Отверстие пластины может иметь форму овала, а режущая пластина может быть прямоугольной.

R. Режущая пластина может иметь вращательную симметрию в 180 градусов вокруг оси отверстия пластины, которая продолжается в направлении, перпендикулярном продольной оси пластины и через центр отверстия пластины.

S. Фиксирующее блокировочное средство может содержать первый и второй участки фиксирующего блокировочного средства, находящиеся с разных сторон отверстия под крепежное средство.

T. Первый участок фиксирующего блокировочного средства может иметь размер максимальной ширины первого участка фиксирующего блокировочного средства, который больше по величине, чем размер максимальной ширины второго участка фиксирующего блокировочного средства, причем их оба измеряют вдоль поперечной оси фиксации, перпендикулярной плоскости фиксации.

U. Первая опорная область гнезда под режущую пластину может быть наклонена относительно плоскости фиксации.

V. Первая опорная область гнезда под режущую пластину может содержать расположенный в продольном направлении первый наклонный участок опорной области, который соединен и образует тупой первый внутренний угол установочной поверхности с фиксирующей первой боковой поверхностью и продолжается до второго наклонного участка опорной области и образует тупой второй внутренний угол установочной поверхности с первым наклонным участком опорной области.

W. Фиксирующее блокировочное средство может быть в виде ребра.

X. Фиксирующая часть корпуса инструмента может содержать смещающее отверстие, пересекающее отверстие под крепежное средство.

Y. Смещающее отверстие и отверстие под винт могут быть соосевыми.

Z. На виде сверху на верхнюю поверхность крепежного средства в закрепленном положении сборного режущего инструмента головка крепежного средства может быть вытянута в направлении вдоль плоскости фиксации.

AA. Головка крепежного средства может быть выполнена с возможностью зажима одновременно первой и второй зажимных выступов режущей пластины, которые разнесены вдоль плоскости фиксации.

BB. Головка крепежного средства, в закрепленном положении сборного режущего инструмента, может быть отнесена как от первой, так и от второй боковых поверхностей отверстия.

CC. На виде сверху на режущую пластину, в закрепленном положении сборного режущего инструмента, каждая режущая кромка режущей пластины может продолжаться в направлении, перпендикулярном плоскости фиксации.

DD. Первая опорная поверхность второго углубления и первая поверхность смещающего элемента могут быть как плоскими, так и параллельными друг другу, для предотвращения вращательного перемещения крепежного средства при вхождении в зацепление со смещающим элементом.

EE. Смещающий элемент и крепежное средство могут быть выполнены с возможностью контакта друг с другом как в раскрепленном, так и в закрепленном положениях и в любом промежуточном положении между ними.

FF. Первое углубление стержня крепежного средства может содержать первый подучасток первого углубления, который продолжается от и образует тупой внутренний первый угол первого углубления с периферийной поверхностью крепежного средства, и продолжается до и образует тупой внутренний второй угол первого углубления со вторым подучастком первого углубления.

GG. Первое углубление стержня крепежного средства может содержать первый подучасток первого углубления, который обращен в направлении поступательного перемещения смещающего винта вдоль продольной оси фиксации, и поверхность второго подучастка первого углубления, которая продолжается в крепежное средство от первого подучастка первого углубления и наклонена относительно направления поступательного перемещения смещающего винта.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[0012] Для более хорошего понимания предмета представленной заявки, и чтобы показать, как ее можно осуществить на практике, далее будет сделана ссылка на сопровождающие чертежи, на которых:

Фиг.1 представляет собой перспективное изображение сборного режущего инструмента;

Фиг.2A представляет собой вид сверху фиксирующей части корпуса инструмента сборного режущего инструмента на фиг.1;

Фиг.2B представляет собой вид спереди фиксирующей части корпуса инструмента на фиг.2A;

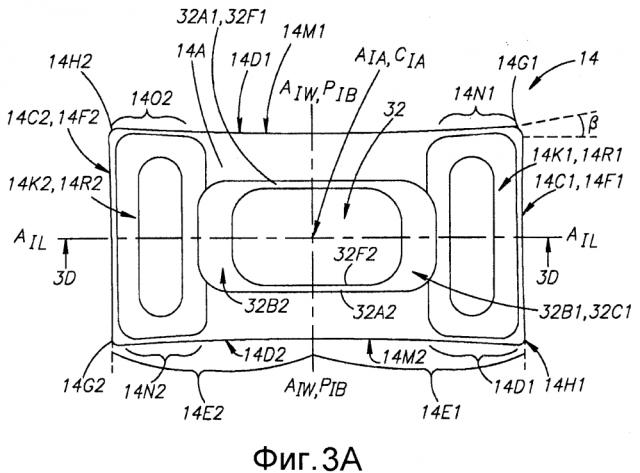

Фиг.3A представляет собой вид сверху режущей пластины сборного режущего инструмента на фиг.1;

Фиг.3B представляет собой вид спереди режущей пластины на фиг.3A;

Фиг.3C представляет собой вид сбоку режущей пластины на фигурах 3A и 3B;

Фиг.3D представляет собой изображение поперечного сечения, сделанного по линии 3D-3D на фиг.3A;

Фиг.3E представляет собой вид снизу режущей пластины на фигурах 3A-3D;

Фиг.4A представляет собой вид сверху фиксирующей части корпуса инструмента и зажимной механизм сборного режущего инструмента на фиг.1;

Фиг.4B представляет собой вид спереди фиксирующей части корпуса инструмента и зажимной механизм на фиг.4A;

Фиг.5A представляет собой частичный вид сбоку фиксирующей части корпуса инструмента и зажимной механизм на фиг.1 в раскрепленном положении; а

Фиг.5B представляет собой частичный вид сбоку фиксирующей части корпуса инструмента и зажимной механизм на фиг.5A в закрепленном положении.

ПОДРОБНОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

[0013] В следующем описании будут описаны различные аспекты предмета представленной заявки. С целью объяснения конкретные конфигурации и детали изложены достаточно подробно, чтобы обеспечить глубокое понимание предмета представленной заявки. Однако квалифицированному специалисту в данной области также будет очевидно, что предмет представленной заявки может быть использован на практике без конкретных конфигураций и деталей, представленных в данном документе.

[0014] Сделана ссылка на фиг.1, показывающую сборный режущий инструмент 10 для операций резки металла и содержащий корпус 12 режущего инструмента, одну или более режущих пластин 14, каждая из которых может прикрепляться к корпусу 12 режущего инструмента посредством соответствующего зажимного механизма 16, который содержит крепежное средство 18, смещающий винт 20 и смещающее средство 22 (фиг.5A).

[0015] В данном неограничивающем примере сборный режущий инструмент 10 представляет собой вращающийся инструмент, конкретно вращающийся инструмент для нарезки щелей в металле, выполненный с возможностью вращения в направлении D_TR вращения инструмента против часовой стрелки (на изображении, показанном на фиг.1) вокруг центральной оси A_TC инструмента, которая проходит через центральную точку C_TP инструмента корпуса 12 режущего инструмента. Следует понимать, что сборным режущим инструментом в соответствии с предметом представленной заявки также может быть невращающийся инструмент, например, относящийся к типу с прямоугольными пластинами, выполненный с возможностью резки движущейся обрабатываемой детали. Также следует понимать, что подобный вращающийся или невращающийся инструмент может иметь единственную режущую пластину 14, прикрепленную к его режущему корпусу, или, в соответствии с конструктивными требованиями, множество режущих пластин.

[0016] Корпус 12 режущего инструмента может содержать внутреннюю часть 12A корпуса инструмента, которая в данном неограничивающем примере является дискообразной и образована с внутренним центральным отверстием 12B корпуса, и по меньшей мере одну фиксирующую часть 12C корпуса инструмента, продолжающуюся от периферии внутренней части 12A корпуса инструмента. В данном неограничивающем примере имеется множество фиксирующих частей 12C корпуса инструмента, каждая из которых расположена с интервалом по окружности вокруг внутренней части 12A корпуса инструмента.

[0017] Также со ссылкой на фигуры 2A, 2B и 4A-5B, фиксирующая часть 12C корпуса инструмента может содержать противоположные фиксирующие нижний и верхний концы 12D, 12E (фигуры 1 и 2B, соответственно), параллельные противоположные, фиксирующие первую и вторую боковые поверхности 12F1, 12F2 и фиксирующий передний конец 12G, расположенный на стороне фиксирующей части 12C корпуса инструмента, противоположной внутренней части 12A корпуса инструмента.

[0018] Каждая из фиксирующих первой и второй боковых поверхностей 12F1, 12F2 может быть соединена с фиксирующими нижним и верхним концами 12D, 12E. Каждая из фиксирующих первой и второй боковых поверхностей 12F1, 12F2 может быть расположена с другой стороны воображаемой фиксирующей плоскости Рн и параллельна ей. В данном неограничивающем примере плоскость Рн фиксации делит пополам фиксирующую часть 12C корпуса инструмента, т.е. она находится на равном расстоянии от каждой из фиксирующих первой и второй боковых поверхностей 12F1, 12F2.

[0019] Поперечная ось A_HW фиксации (фиг.2A) продолжается перпендикулярно плоскости Р_Н фиксации и образует противоположно направленные боковые первое и второе направления D_HS1, D_HS2 фиксации. Аналогичным образом, на изображении сверху фиг.2A плоскость Р_Н фиксации образует противоположные направления D_HF, D_HB фиксации вперед и назад, а на изображении спереди фиг.2B плоскость Р_Н фиксации образует противоположные направления D_HU, D_HD фиксации вверх и вниз.

[0020] Фиксирующий передний конец 12G может быть соединен с фиксирующими нижним и верхним концами 12D, 12E и с фиксирующими первой и второй боковыми поверхностями 12F1, 12F2. Фиксирующий передний конец 12G может содержать гнездо 24 под режущую пластину (фиг.5A).

[0021] Гнездо 24 под режущую пластину может содержать первую и вторую опорные области 24A, 24B гнезда под режущую пластину и фиксирующее блокировочное средство 24C, находящееся в пределах площади опорной области 24A.

[0022] Первая опорная область 24A гнезда под режущую пластину может быть ориентирована в поперечном направлении относительно плоскости Р_H фиксации и соединена с фиксирующими первой и второй боковыми поверхностями 12F1, 12F2 и фиксирующим передним концом 12G. Другими словами, первая опорная область 24A гнезда под режущую пластину может быть ориентирована с обращением в направлении D_HU фиксации вверх. Более точно, первая опорная область 24A гнезда под режущую пластину может быть наклонена относительно плоскости Р_H фиксации. Еще более точно, первая опорная область 24A гнезда под режущую пластину может содержать расположенный в продольном направлении первый наклонный участок 24A1 опорной области, продолжающийся от фиксирующей первой боковой поверхности 12F1, второй наклонный участок 24A2 опорной области, соединенный с первой опорной областью 24A гнезда под режущую пластину и фиксирующим блокировочным средством 24C, и третий наклонный участок 24A3 опорной области, соединенный с фиксирующим блокировочным средством 24C и фиксирующей второй боковой поверхностью 12F2.

[0023] Первый наклонный участок 24A1 опорной области может образовать тупой первый внутренний угол α1 установочной поверхности с фиксирующей первой боковой поверхностью 12F1, который может, возможно, облегчить эффективное прохождение стружки по ней. Второй наклонный участок 24A2 опорной области может образовать тупой второй внутренний угол α2 установочной поверхности с первым наклонным участком 24A1 опорной области. Третий наклонный участок 24A3 опорной области может находиться в одной плоскости со вторым наклонным участком 24A2 опорной области. Как лучше всего показано на фиг.4B, уклон второго и третьего наклонных участков 24A2, 24A3 опорной области может быть выполнен таким образом, чтобы облегчить ориентацию режущей кромки 14F1 режущей пластины 14 перпендикулярно плоскости P_H фиксации, что может, возможно, увеличивать эффективность резки.

[0024] Вторая опорная область 24B гнезда под режущую пластину может быть отнесена от фиксирующего переднего конца 12G. Более точно, она может быть расположена между фиксирующим передним концом 12G и внутренней частью 12A корпуса инструмента. Вторая опорная область 24B гнезда под режущую пластину может быть ориентирована в поперечном направлении относительно как первой опорной области 24A гнезда под режущую пластину, так и плоскости P_H фиксации. Другими словами, вторая опорная область 24B гнезда под режущую пластину может быть ориентирована с обращением в направлении D_HF фиксации вперед. Как лучше всего видно на фиг.5A, в данном неограничивающем примере, вторая опорная область 24B гнезда под режущую пластину также наклонена в направлениях D_HU, D_HB фиксации вверх и назад. Подобный уклон может быть выполнен с возможностью дополнения уклона комплементарной поверхности 14C2 режущей пластины 14, как показано на фиг.5B.

[0025] Гнездо 24 под режущую пластину может быть образовано только первой опорной областью 24A гнезда под режущую пластину и второй опорной областью 24B гнезда под режущую пластину. Вдаваясь в подробности, гнездо 24 под режущую пластину может быть выполнено без дополнительных поверхностей или стенок, например, таких как боковые поверхности или стенки, продолжающиеся в направлении D_HU фиксации вверх от фиксирующих первой и второй боковых поверхностей 12F1, 12F2 или от фиксирующего переднего конца 12G. Соответственно, гнездо под режущую пластину выполнено без каких-либо опорных областей, которые продолжаются вдоль длины каждой боковой поверхности 12F1, 12F2 и обеспечивают опору в направлении, поперечном воображаемой плоскости P_H фиксации, и вдоль центральной оси Α_ТС инструмента. В этом смысле гнездо 24 под режущую пластину может содержать точно и только две опорные области выполненные таким образом, чтобы упираться в режущую пластину 14. Однако следует понимать, что каждая из данных двух опорных областей, каждая из первой опорной области 24A гнезда под режущую пластину и второй опорной области 24B гнезда под режущую пластину может содержать одну или более отдельных поверхностей опорной области, как обсуждалось в данном документе.

[0026] Далее со ссылкой только на фиг.5A фиксирующая часть 12C корпуса инструмента также содержит отверстие 26 под крепежное средство, отверстие 28 под винт и смещающее отверстие 30.

[0027] Отверстие 26 под крепежное средство открывается в первую опорную область 24A гнезда под режущую пластину и может продолжаться в фиксирующую часть 12C корпуса инструмента наклонным образом в направлениях D_HD, D_HB вниз и назад.

[0028] Отверстие 28 под винт содержит внутреннюю резьбу. Отверстие 28 под винт может открываться в фиксирующий передний конец 12G и может продолжаться в фиксирующую часть 12C корпуса инструмента в направлениях D_HB назад до его пересечения с отверстием 26 под крепежное средство.

[0029] Смещающее отверстие 30 пересекает отверстие 26 под крепежное средство и продолжается от него в фиксирующую часть 12C корпуса инструмента, которая в данном неограничивающем примере является протяжением в направлении D_HB назад.

[0030] В данном неограничивающем примере смещающее отверстие и отверстие под винт выполнены соосно вдоль общей оси A_HL фиксации по длине. Ось A_HL фиксации по длине может образовать направления вперед и назад поступательного перемещения смещающего винта 20, которые в данном неограничивающем примере соответствуют направлениям D_HF, D_HB фиксации вперед и назад (фиг.5A). Ось A_HL фиксации по длине может лежать на плоскости Р_H фиксации.

[0031] Фиксирующее блокировочное средство 24C может содержать канавку или ребро. В данном неограничивающем примере фиксирующее блокировочное средство 24C находится в виде ребра. Более точно, блокировочное средство или ребро 24C может содержать первый и второй участки 24C1, 24C2 блокировочного средства, находящиеся на противоположных сторонах отверстия 26 под крепежное средство. Первый участок 24C1 блокировочного средства может иметь максимальный размер ширины W_I1 первого участка блокировочного средства, который по величине больше, чем максимальный размер ширины W_I2 второй части блокировочного средства, причем и тот и другой измеряют вдоль поперечной оси A_HW фиксации. Варьируемая ширина блокировочного средства 24C может способствовать стабильной конфигурации установки режущей пластины 14. Более конкретно, подобная варьируемая ширина может вызывать упирание или опирание режущей пластины 14 на первый участок 24C1 блокировочного средства и первую опорную область 24A гнезда под режущую пластину, и на две опорные точки 24A4, 24A5 на противоположных сторонах второй части 24C2 блокировочного средства, которые могут быть в непосредственной близости от фиксирующего переднего конца 12G и к фиксирующим первой и второй боковым поверхностям 12F1, 12F2 для повышенной устойчивости.

[0032] Блокировочное средство 24C может продолжаться в направлении вдоль плоскости P_H фиксации и может быть выполнено с возможностью предотвращения бокового перемещения пластины, установленной на нем, в направлении, поперечном плоскости P_H фиксации (например, в боковых первом и втором направлениях D_HS1, D_HS2 фиксации). Блокировочное средство 24C может иметь поперечное сечение, взятое перпендикулярно плоскости P_H фиксации, которое имеет коническую форму.

[0033] Со ссылкой на фиг.3E будет подробно описана режущая пластина 14, при этом описанные формы сделаны с конкретной ссылкой на вид сверху верхней поверхности пластины, показанный на фиг.3A, если не утверждается иное.

[0034] Режущая пластина 14 может быть сделана из чрезвычайно прочного и износостойкого материала, такого как цементированный карбид, либо посредством пресс-формования, а затем спекания порошков карбида в связующем веществе, либо посредством способов формования с вдуванием порошкообразного материала.

[0035] Режущая пластина 14 содержит противоположные верхнюю и нижнюю поверхности 14A, 14B пластины (на фиг.3E показана нижняя поверхность 14B), противоположные первую и вторую торцевые поверхности 14C1, 14C2 пластины, каждая из которых соединена с верхней и нижней поверхностями 14A, 14B пластины, и противоположные первую и вторую боковые поверхности 14D1, 14D2 пластины, каждая из которых соединена с верхней и нижней поверхностями 14A, 14B пластины и с первой и второй торцевыми поверхностями 14C1, 14C2 пластины.

[0036] Режущая пластина 14 дополнительно содержит отверстие 32 пластины, открывающееся к верхней и нижней поверхностям 14A, 14B пластины.

[0037] Как режущая пластина 14, так и отверстие 32 пластины имеют продолговатые формы, которые продолжаются вдоль общей продольной оси A_IL пластины. Необходимо заметить, что в данном неограничивающем примере режущая пластина 14 и отверстие 32 пластины также имеют продолговатые формы на изображении снизу (фиг.3E) и на виде сбоку/в боковом разрезе (фигуры 3C и 3D).

[0038] В данном неограничивающем примере режущая пластина 14 представляет собой одностороннюю индексируемую пластину, имеющую вращательную симметрию на 180 градусов вокруг оси A_IA отверстия пластины, которая продолжается в направлении, перпендикулярном продольной оси A_IL пластины (лучше всего видно на фиг.3D), и через центр C_IA отверстия пластины. В типичных вариантах осуществления ось A_IA отверстия пластины продолжается через центр C_IA отверстия пластины без пересечения с какими-либо поверхностями режущей пластины 14 или отверстия 32 пластины. Другими словами, режущая пластина 14 содержит две половины 14E1, 14E2 пластины, соединяющиеся в плоскости P_IB рассечения пластины пополам, продолжающейся вдоль поперечной оси A_IW пластины и оси A_IA отверстия пластины.

[0039] Как будет описано более подробно далее со ссылкой на фиг.3B, в данном неограничивающем примере первая пара диагонально противоположных первого и пятого пересечений 14G1, 14G2 вдоль верхней поверхности 14A пластины составляют первую величину расстояния M_I1 от ассоциированных диагонально противоположных третьего и седьмого пересечений 14I1, 14I2, соответственно, на нижней поверхности 14B пластины. Первое пересечение 14G1 образовано на пересечении верхней поверхности 14A пластины, первой торцевой поверхности 14C1 пластины и первой боковой поверхности 14D1 пластины, тогда как пятое пересечение 14G2 образовано на пересечении верхней поверхности 14A пластины, второй торцевой поверхности 14C2 пластины и второй боковой поверхности 14D2 пластины. Между тем, вторая пара диагонально противоположных второго и шестого пересечений 14H1, 14H2 вдоль верхней поверхности 14A пластины составляет вторую величину расстояния M_I2 от ассоциированных, диагонально противоположных четвертого и восьмого пересечений 14J1, 14J2, соответственно, на нижней поверхности 14B пластины, при этом M_I2 больше, чем первая величина расстояния M_I1. Второе пересечение 14H1 образовано на пересечении верхней поверхности 14A пластины, первой торцевой поверхности 14C1 пластины и второй боковой поверхности 14D2 пластины, тогда как шестое пересечение 14H2 образовано на пересечении верхней поверхности 14A пластины, второй торцевой поверхности 14C2 пластины и первой боковой поверхности 14D1 пластины. Соответственно, в данном неограничивающем примере режущая пластина 14 также имеет зеркальную асимметрию вокруг плоскости P_IB рассечения пластины пополам.

[0040] В качестве альтернативы, режущей пластиной в соответствии с предметом представленной заявки также может быть, например, односторонняя неиндексируемая пластина.

[0041] Для краткости, описание режущей пластин
