Способ охлаждения газа

Способ охлаждения газа

Иллюстрации

Показать все

Реферат

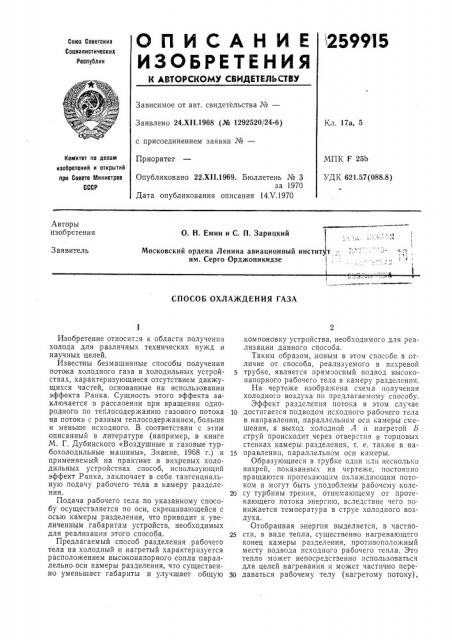

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 259915

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 24.XI I.1968 (№ 1292520/24-6) с присоединением заявки №вЂ”

Приоритет

Кл. 17а, 5

МПК F 25Ь

УДК 621.57(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 22.Х11.1969. Бюллетень № 3 за 1970

Дата опубликования описания 14Л".1970

Авторы изобретения

О. Н. Емин и С. П. Зарицкий

-5 .т : т

1.

) Московский ордена Ленина авиационный инстит,т им. Серго Орджоникидзе 1:

Заявитель

СПОСОБ ОХЛАЖДЕНИЯ ГАЗА

Изобретение относит "я к области получения холода для различных технических нужд и научных целей.

Известны безмашинные способы получения потока холодного газа в холодильных устройствах, характеризующиеся отсутствием движущихся частей, основанные на использовании эффекта Ранка. Сущность этого эффекта заключается в расслоении при вращении однородного по теплосодержанию газового потока на потоки с разным теплосодержанием, больше и меньше исходного. В соответствии с этим описанный в литературе (например, в книге

М. Г. Дубинского «Воздушные и газовые турбохолодильные машины», Зна ние, 1968 г.) и применяемый на практике в вихревых холодильных устройствах способ, использующий эффект Ранка, заключает в себе тангенциальную подачу рабочего тела в камеру разделения.

Подача рабочего тела по указанному способу осуществляется по оси, скрещивающейся с осью камеры разделения, что приводит к увеличенным габаритам устройств, необходимых для реализации этого способа.

Предлагаемый способ разделения рабочего тела на холодный и .нагретый характеризуется расположением высоконапорного сопла параллельно оси камеры разделения, что существенно уменьшает габариты и улучшает общую компоновку устройства, необходимого для реализации данного способа.

Таким образом, новым в этом способе в отличие от способа, реализуемого в вихревой трубке, является прямоосный подвод высоконапорного рабочего тела в камеру разделения.

На чертеже изображена схем а получения холодного воздуха по предлагаемому способу.

Эффект разделения потока в этом случае

10 достигается подводом исходного рабочего тела в направлении, параллельном оси камеры смешения, а выход холодной А и,нагретой Б струй происходит через отверстия в торцовых стенках камеры разделения, т. е. также в на1s правлении, параллельном оси камеры.

Образующиеся в трубке один нлн несколько вихрей, показанных на чертеже, постоянно вращаются протекающим охлаждающим потоком и могут быть уподоблены рабочему коле20 су турбины трения, отнимающему от протекающего потока энергию, вследствие чего понижается температура в струе колодного воздуха.

Отобранная энергия выделяется, в частно25 сти, в виде тепла, существенно нагревающего конец камеры разделения, противоположный месту подвода исходного рабочего тепла. Это тепло может непосредственно использоваться для целей нагревания и может частично пере30 даваться рабочему телу (нагретому потоку), 259915 — чЮ

Составитель А. Моровский

Редактор Э. Рубан Техред А. А. Камьппникова Корректор А. А. Березуева

Заказ 950/16 Тираж 500 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва )К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 т. е. температура нагретого потока зависит ог относительных размеров отверстия холодного потока. В частном случае, когда отверстие холодного потока равно нулю, указанный эффект проявляется в виде нагрева конца камеры разделения и охлаждения нагретого потока по тем же описанным выше причинам.

Опыты подтвердили предположение, что эффект разделения потоков, т. е. холодильный эффект зависит от соотношения диаметров отверстий подвода и отвода рабочего тела, формы и длины камеры разделения и расположения отверстия для выхода холодного воздуха относительно оси камеры разделения.

Предмет изобретения

5 Способ охлаждения газа путем разделения высоконапорного газового потока в камере на потоки с различным теплосодержанием, отличающийся тем, что, с целью уменьшения габаритов камеры, высоконапорный газ вводят s

10 камеру через соосное с,ней сопло, отводят холодный газ через отверстие в выходной части камеры, а нагретый газ — в противоположном направлении.
