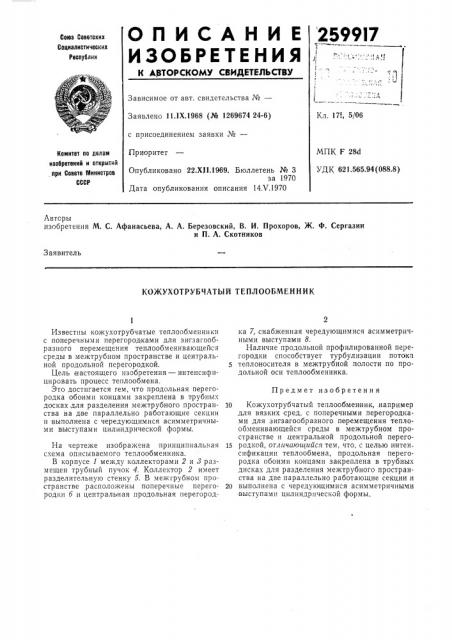

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 2599!7

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Кл. 171, 5/06

Заявлено 11.1Х.1968 (№ 1269674 24-6) с присоединением заявки №вЂ”

Приоритет

МПК F 28d

УДК 621.565.94 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 22.XI1.1969, Бюллетень № 3 за 1970

Дата опубликования описания 14Х.1970

Авторы изобретения М. С, Афанасьева, A. А, Березовский, В. И. Прохоров, Ж. Ф. Сергазин и П. А. Скотников

3 аявитель

КОЖУХОТРУБЧАТЫЙ ТЕПЛООБМЕННИК

Предмет изобретения

Известны кожухотрубчатые теплообменники с поперечными перегородками для зигзагообразного перемещения теплообменивающейся среды в межтрубном пространстве и центральной продольной перегородкой.

Цель настоящего изобретения — интенсифицировать процесс теплообмена.

Это достигается гем, что продольная перегородка обоими концами закреплена в трубны.;. досках,для разделения межтрубного пространства на две параллельно работающие секции и выполнена с чередую:цимися асимметричными выступами цилиндрической формы.

На чертеже изображена принципиальная схема описываемого теплообменника.

В корпусе 1 между коллекторами 2 и,3 размещен трубный пучок 4. Коллектор 2 имеет разделительную стенку 5. В межтруоном пространстве расположены поперечные перегородки 6 и центральная продольная перегородка 7, снабженная чередующимися асимметричными выступами 8.

Наличие продольной профилированной перегородки способствует турбулизации потока теплоносителя в межтрубной полости по продольной оси теплообменника.

1î Кожухотрубчатый теплообменник,.например для вязких сред, с поперечными перегородками для зигзагообразного перемещения теплообменивающейся среды в межтрубном пространстве и,центральной продольной перего15 родкой, отличающийся тем, что, с целью интенсификации теплообмена, продольная перегородка обоими концами закреплена в трубных дисках для разделения межтрубного пространства на две параллельно работающие секции и

20 выполнена с чередующимися асимметричными выступами цилиндрической формы.
