Вставка для скрытого монтажа электрического/электронного установочного устройства домашнего монтажного оборудования с цоколем устройства и опорным кольцом

Вставка для скрытого монтажа электрического/электронного установочного устройства домашнего монтажного оборудования с цоколем устройства и опорным кольцом

Иллюстрации

Показать все

Реферат

Изобретение относится к вставке для скрытого монтажа электрического/электронного установочного устройства домашнего монтажного оборудования с цоколем устройства и опорным кольцом.

Широко известно закрепление опорного кольца на цоколе устройства посредством заклепочного соединения или также посредством изогнутых металлических пластинок, которые проходят в прорези в цоколь устройства и закручиваются при помощи инструмента, чтобы таким образом добиться фиксации.

Задача изобретения состоит в том, чтобы предложить оптимизированное закрепление опорного кольца на цоколе вставки для скрытого монтажа электрического/электронного установочного устройства домашнего монтажного оборудования.

Согласно изобретению эта задача решается посредством вставки для скрытого монтажа электрического/электронного установочного устройства домашнего монтажного оборудования, содержащей цоколь устройства и опорное кольцо,

причем цоколь устройства на своей боковой поверхности имеет несколько механических мест сопряжения, которые соответственно выполнены в виде паза, ограниченного двумя боковыми выступами,

причем опорное кольцо имеет несколько стыковых планок, которые соответственно имеют перемычку, и

причем для закрепления опорного кольца на цоколе устройства загнутые перемычки входят в зацепление в пазы.

Достигаемые посредством изобретения преимущества состоят, в частности, в том, что соединение рассчитано таким образом, что стыковые планки опорного кольца посредством своих перемычек образуют геометрическое замыкание с механическими местами сопряжения цоколя устройства. После процесса деформации возникает дополнительное силовое замыкание, поскольку боковые режущие грани перемычек частично врезаются в механические места сопряжения. Предпочтительно является необходимым смещение в направлении, перпендикулярном опорному кольцу, чтобы привести стыковые планки в конечное положение.

Является целесообразным, чтобы перемычка стыковой планки на конце имела боковые режущие грани, которые в загнутом состоянии входят в зацепление с боковыми выступами, в частности врезаются в них.

В другом варианте осуществления изобретения боковые выступы механических мест сопряжения имеют явно выраженные нижние стороны для вхождения в зацепление с боковыми режущими гранями.

Обращенная в смонтированном состоянии к опорному кольцу сторона механического места сопряжения предпочтительно укрепляется перемычкой, которая одновременно используется в качестве центра сгиба для деформации стыковой планки.

В другом варианте осуществления изобретения в окончательно смонтированном состоянии центр сгиба образует опору для загнутой стыковой планки. Таким образом, осуществляется соединение с геометрическим замыканием.

Для быстрого и точного позиционирования опорного кольца по отношению к цоколю устройства передняя сторона цоколя устройства имеет, по меньшей мере, два направляющих цилиндра, соответственно которым расположены отверстия в опорном кольце.

Изобретение детально поясняется ниже при помощи показанных на чертежах примеров его осуществления, на которых показано:

фиг.1 - перспективный вид сбоку вставки для скрытого монтажа,

фиг.2 - перспективный вид сбоку вставки для скрытого монтажа перед закреплением опорного кольца на цоколе устройства,

фиг.3 - перспективный вид вставки для скрытого монтажа с разнесенными частями,

фиг.4 - цоколь устройства и опорное кольцо как отдельные конструктивные элементы,

фиг.5 - изображение передней стороны вставки для скрытого монтажа перед закреплением опорного кольца на цоколе устройства,

фиг.6 - детальное изображение механического места сопряжения,

фиг.7 - детальное изображение для пояснения закрепления стыковой планки на механическом месте сопряжения.

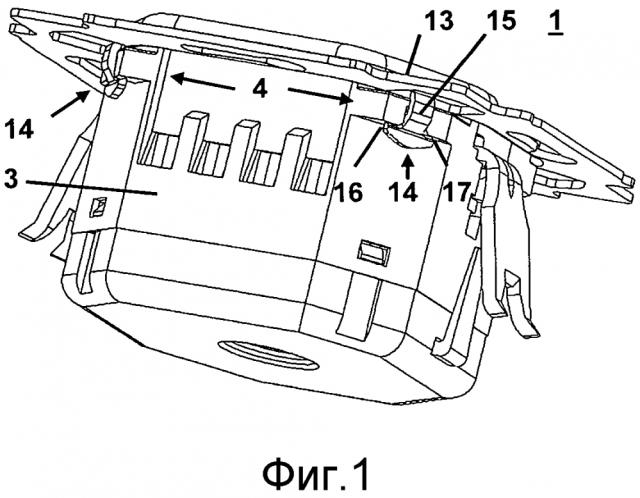

На фиг.1 представлен перспективный вид сбоку вставки для скрытого монтажа. Вставка 1 для скрытого монтажа электрического/электронного установочного устройства домашнего монтажного оборудования в целом состоит из цоколя 3 устройства и закрепленного на нем опорного кольца 13 из металла. Согласно изобретению перемычки 15 стыковых планок 14 опорного кольца 13 обхватывают механические места 4 сопряжения из пластмассы на боковой поверхности цоколя 3 устройства, чтобы таким образом осуществить закрепление опорного кольца 13 на цоколе 3 устройства. Как показано, перемычка 15 на своем конце с обеих сторон имеет боковые режущие грани 16, 17, которые с силовым замыканием находятся в зацеплении с механическими местами 4 сопряжения. При этом предпочтительно предусмотрено четыре закрепления такого типа, симметрично расположенных на опорном кольце 13 и цоколе 3 устройства. Является целесообразным, чтобы стыковые планки 14 опорного кольца 13 выполнялись посредством соответствующей штамповки на опорном кольце.

На фиг.2 представлен перспективный вид сбоку вставки 1 для скрытого монтажа перед закреплением опорного кольца на цоколе устройства. Показано, что стыковые планки 14 опорного кольца 13 проходят по существу параллельно основной плоскости опорного кольца 13 и еще не входят в зацепление с механическими местами 4 сопряжения цоколя 3 устройства.

На фиг.3 представлен перспективный вид с разнесенными частями вставки 1 для скрытого монтажа электрического/электронного установочного устройства домашнего монтажного оборудования. При этом показано, что передняя сторона цоколя 3 устройства имеет два расположенных по диагонали направляющих цилиндра 12, соответственно которым в опорном кольце 13 расположены два отверстия 19 таким образом, что при насаживании опорного кольца 13 на цоколь 3 устройства определенным образом осуществляется фиксация со стопорением вращения опорного кольца 13 по отношению к цоколю 3 устройства. Кроме того, показаны четыре стыковые планки 14 опорного кольца 13 и одно из механических мест 4 сопряжения.

На фиг.4 показаны цоколь 3 устройства и опорное кольцо 13 вставки 1 для скрытого монтажа как отдельные конструктивные элементы, причем отчетливо показана конструкция механического места 4 сопряжения цоколя 3 устройства и один из направляющих цилиндров 12.

На фиг.5 показана передняя сторона вставки 1 для скрытого монтажа перед закреплением опорного кольца на цоколе устройства. В частности, показано симметричное расположение четырех стыковых планок 14 опорного кольца 13 и оба направляющих цилиндра 12, которые входят в упомянутые выше отверстия 19 опорного кольца 13. Показана конструкция стыковых планок 14 с перемычкой 15 и двумя расположенными на ее конце боковыми режущими гранями 16, 17.

На фиг.6 представлено детальное изображение механического места сопряжения. Выполненное из пластмассы механическое место 4 сопряжения, сформованное предпочтительно в виде единого целого на внешней поверхности корпуса цоколя 3 устройства, имеет паз ширины B, который с двух сторон ограничен расположенными соответственно одним боковым выступом 8, 9. Для обеспечения точного сгиба стыковой планки 14 обращенная в смонтированном состоянии к опорному кольцу 13 сторона механического места 4 сопряжения выполнена жесткой и имеет для этого относительно жесткий центр 5 сгиба, который выполнен, например, посредством интегрированной металлической пластины. Кроме того, важное значение имеют явно выраженные нижние края 10 или 11 боковых выступов 8 или 9, поскольку эти нижние края служат для вхождения в зацепление с силовым замыканием боковых режущих граней 16, 17 стыковой планки 14.

На фиг.7 представлено детальное изображение для пояснения механизма закрепления стыковой планки на месте механического сопряжения цоколя 3 устройства. Перемычка 15 стыковой планки 14 опорного кольца 13 под прямым углом обхватывает центр 5 сгиба и с дальнейшим отклонением, составляющим приблизительно 10-45°, входит в ограниченный двумя боковыми выступами 8, 9 паз 6 места 4 механического сопряжения. Перемычка 15 имеет ширину C, которая меньше, чем ширина B паза 6. Важное значение имеют расположенные на конце перемычки 15 боковые режущие грани 16, 17, которые насаживаются на нижние стороны 10, 11 обоих боковых выступов 8, 9, и посредством своих острых кромок боковые грани 16, 17, по меньшей мере, частично врезаются в эти нижние стороны 10, 11.

ПЕРЕЧЕНЬ ССЫЛОЧНЫХ ПОЗИЦИЙ

1 - вставка для скрытого монтажа электрического/ электронного установочного устройства

3 - цоколь устройства

4 - механическое место сопряжения из пластмассы

5 - центр сгиба

6 - паз ширины B

8 - боковой выступ

9 - боковой выступ

10 - нижняя сторона бокового выступа

11 - нижняя сторона бокового выступа

12 - направляющий цилиндр

13 - опорное кольцо из металла

14 - стыковая планка

15 - перемычка ширины C

16 - боковая режущая грань

17 - боковая режущая грань

19 - отверстие

1. Вставка (1) для скрытого монтажа электрического/электронного установочного устройства домашнего монтажного оборудования с цоколем (3) устройства и опорным кольцом (13), отличающаяся, тем, чтоцоколь (3) устройства на своей боковой поверхности имеет несколько механических мест (4) сопряжения, которые соответственно выполнены в виде паза (6), ограниченного двумя боковыми выступами (8, 9),опорное кольцо (13) имеет несколько стыковых планок (14), которые соответственно имеют перемычку (15), идля закрепления опорного кольца (13) на цоколе (3) устройства загнутые перемычки (15) входят в пазы (6).

2. Вставка (1) для скрытого монтажа по п.1, отличающаяся тем, что перемычка (15) стыковой планки (14) на конце имеет боковые режущие грани (16, 17), которые в загнутом состоянии входят в зацепление в боковые выступы (8, 9), в частности врезаются в них.

3. Вставка (1) для скрытого монтажа по п.1 или 2, отличающаяся тем, что боковые выступы (8, 9) механических мест (4) сопряжения имеют явно выраженные нижние стороны (10, 11) для вхождения в зацепление с боковыми режущими гранями (16, 17).

4. Вставка (1) для скрытого монтажа по п.1, отличающаяся тем, что обращенная в смонтированном состоянии к опорному кольцу (13) сторона механического места (4) сопряжения укрепляется перемычкой, которая одновременно используется в качестве центра (5) сгиба для деформации стыковой планки (14).

5. Вставка (1) для скрытого монтажа по п.1, отличающаяся тем, что в окончательно смонтированном состоянии центр (5) сгиба образует опору для загнутой стыковой планки (14) и, таким образом, осуществляется соединение с геометрическим замыканием.

6. Вставка (1) для скрытого монтажа по п.1, отличающаяся тем, что передняя сторона цоколя (3) устройства имеет, по меньшей мере, два направляющих цилиндра (12), соответственно которым расположены отверстия (19) в опорном кольце (13).
