Реферат

Варианты выполнения настоящего изобретения относятся к холодильнику.

Уровень техники

В общем, холодильник обеспечен рабочим участком, например рабочей панелью для изменения настройки работы в зависимости от потребности пользователя. Рабочий участок часто установлен на передней поверхности двери холодильника с учетом рабочей характеристики и других характеристик.

Однако вышеописанный рабочий участок может работать ошибочно при соприкосновении с телом пользователя, что может случайно приводить к настройке, которая не предполагается пользователем.

Документы известного уровня техники

Патентные документы

Публикация нерассмотренной заявки на патент Японии № 2012-78086.

Сущность изобретения

Проблемы, решаемые изобретением

В связи с этим настоящее изобретение заключается в обеспечении холодильника, который уменьшает ошибочную работу рабочего участка, который должен изменять настройку работы холодильника.

Средства для решения проблем

Холодильник настоящего варианта выполнения обеспечен изоляционным корпусом, который имеет отверстие, дверью, которая открывает и закрывает отверстие, первым рабочим участком, который установлен на передней поверхности двери и предназначен для изменения настройки работы холодильника, участком управления работой, который переключает его режим между нормальным режимом для допущения работы на первом рабочем участке и режимом ожидания для недопущения работы на первом рабочем участке, и вторым рабочим участком, который установлен на передней поверхности двери и работает для переключения первого рабочего участка из режима ожидания в нормальный режим. Когда второй рабочий участок работает в режиме ожидания, участок управления работой переключает его режим из режима ожидания в нормальный режим.

Краткое описание чертежей

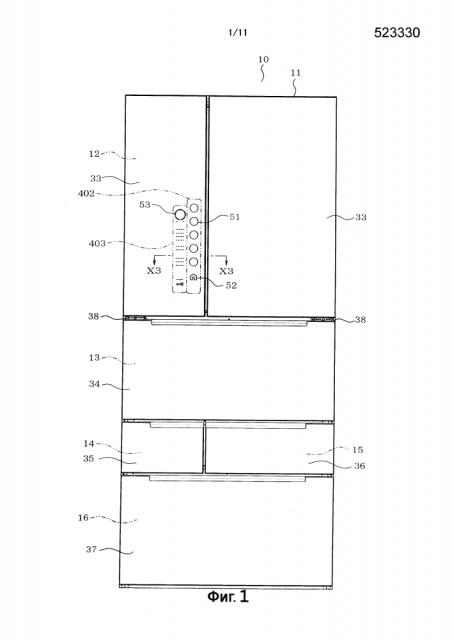

Фиг. 1 представляет собой вид спереди, который показывает внешний вид холодильника варианта выполнения 1.

Фиг. 2 представляет собой схематический чертеж, который показывает внутреннюю конструкцию холодильника и схему цикла замораживания.

Фиг. 3 представляет собой вид в поперечном разрезе, взятом вдоль линии разреза X3-X3 на фиг. 1, который показывает рабочее устройство.

Фиг. 4 представляет собой блок-схему, которая показывает систему управления.

Фиг. 5 представляет собой разобранный вид в перспективе, который показывает рабочее устройство.

Фиг. 6 представляет собой чертеж, который показывает конструкции рабочей области и области отображения.

Фиг. 7 представляет собой блок-схему, которая показывает содержание управления участка управления работой в нормальном режиме.

Фиг. 8 представляет собой блок-схему, которая показывает содержание управления участка управления работой в режиме ожидания.

Фиг. 9 представляет собой изображение в разобранном виде второго рабочего участка варианта выполнения 2.

Фиг. 10 представляет собой чертеж варианта выполнения 3, который соответствует фиг. 9.

Фиг. 11 представляет собой чертеж варианта выполнения 4, который соответствует фиг. 5.

Фиг. 12 представляет собой чертеж варианта выполнения 5, который соответствует фиг. 5.

Вариант осуществления изобретения

Далее будет приведено описание множества вариантов выполнения холодильника со ссылкой на чертежи. Части конструкции, по существу подобные в каждом варианте выполнения, будут обозначены одинаковыми ссылочными позициями за исключением описания.

Вариант выполнения 1

Холодильник 10, который показан на фиг. 1 и 2, обеспечен множеством камер хранения внутри изоляционного корпуса 11, который открыт на его передней поверхности и образован в форме продольно-удлиненного прямоугольного корпуса. Далее описание будет приведено при понимании, что открытая сторона изоляционного корпуса 11, то есть левая сторона на фиг. 2, приведена как передняя сторона холодильника 10.

Как показано на фиг. 2, изоляционный корпус 11 обеспечен изготовленным из стальной пластины внешним корпусом 111, изготовленным из синтетической смолы внутренним корпусом 112 и изоляционным материалом 113. Изоляционный материал 113 установлен между внешним корпусом 111 и внутренним корпусом 112. Изоляционный материал 113 представляет собой, например, вспененный уретан и вакуумную изолирующую панель. Холодильная камера 12 хранения и камера 13 для овощей установлены внутри изоляционного корпуса 11 последовательно сверху, таким образом, камера 14 для производства льда и верхняя морозильная камера 15 хранения установлены ниже изоляционного корпуса 11 так, чтобы быть латерально выстроенными, нижняя морозильная камера 16 хранения дополнительно установлена ниже. Автоматический льдогенератор, который не проиллюстрирован, установлен в камере 14 для производства льда.

Холодильная камера 12 хранения и камера 13 для овощей - обе представляют собой камеры хранения в зоне температуры холодильного хранения. В большинстве случаев в холодильной камере 12 хранения и камере 13 для овощей установлены различные температуры. Например, холодильная камера 12 хранения устанавливается с возможностью поддерживать температуру 1-5°C. Камера 13 для овощей устанавливается с возможностью поддерживать температуру 2-6°C незначительно выше, чем температура, которая поддерживается в холодильной камере 12 хранения. Холодильная камера 12 хранения вертикально отделена от камеры 13 для овощей пластиковой разделительной стенкой 17. Внутри холодильной камеры 12 хранения имеется установленный температурный датчик 18 холодильной камеры хранения для определения температуры внутри камеры хранения в зоне температуры холодильного хранения, в этом случае в холодильной камере 12 хранения. Температурный датчик 18 холодильной камеры хранения обеспечен, например, термистором.

Камера 14 для производства льда, верхняя морозильная камера 15 хранения и нижняя морозильная камера 15 хранения - все представляют собой камеры хранения в зоне температуры замораживания или в зоне температуры ниже нуля, например, от -10 до -20°C. Холодильник 10 обеспечен изолирующей разделительной стенкой 19. Камера 13 для овощей, камера 14 для производства льда и верхняя морозильная камера 15 хранения вертикально отделены изолирующей разделительной стенкой 19. Внутри нижней морозильной камеры 16 хранения имеется установленный температурный датчик 20 морозильной камеры хранения для определения температуры внутри камеры хранения в зоне температуры замораживания, в этом случае внутри нижней морозильной камеры 16 хранения. Температурный датчик 20 морозильной камеры хранения обеспечен, например, термистором.

Холодильник 10 имеет цикл 21 замораживания, показанный на фиг. 2. На фиг. 2 цикл 21 замораживания схематически показан в состоянии, вынесенном из холодильника 10. Цикл 21 замораживания является таким, что компрессор 22, конденсатор 23, осушитель 24, переключающий клапан 251, охладитель 26 холодильного хранения и охладитель 27 морозильного хранения кольцеобразно соединены в соответствии с порядком, в котором будет течь хладагент. Переключающий клапан 251 приводится в действие при получении инструкций управления, тем самым подавая под давлением хладагент от компрессора 22 одному из охладителя 26 холодильного хранения или охладителя 27 морозильного хранения. Дополнительно цикл 21 замораживания обеспечен запорным клапаном 252. Запорный клапан 252 установлен между охладителем 27 морозильного хранения и компрессором 22. Хотя подробно не проиллюстрировано, компрессор 22 размещен в верхнем заднем участке холодильника 10 или в механической камере, образованной в верхнем заднем участке.

Охладитель 26 холодильного хранения установлен внутри канала 28 холодильного хранения, образованного за холодильной камерой 12 хранения и камерой 13 для овощей. Канал 28 холодильного хранения продолжается в вертикальном направлении вдоль поверхностей задней стенки холодильной камеры 12 хранения и камеры 13 для овощей. Канал 28 холодильного хранения обеспечен выпускным отверстием 281 на верхней части и всасывающим отверстием 282 на нижней части. Холодильник 10 обеспечен нагнетателем 29 воздуха холодильного хранения. Нагнетатель 29 воздуха холодильного хранения расположен внутри канала 28 холодильного хранения и установлен на стороне всасывающего отверстия 282. Когда нагнетатель 29 воздуха холодильного хранения приводится в действие, воздух внутри камеры 13 для овощей всасывается через всасывающее отверстие 282 в канал 28 холодильного хранения посредством нагнетающих действий нагнетателя 29 воздуха холодильного хранения. Воздух, всасываемый в канал 28 холодильного хранения, охлаждается охладителем 26 холодильного хранения и после этого подается из выпускного отверстия 281 в холодильную камеру 12 хранения. Таким образом, холодный воздух, подаваемый в холодильную камеру 12 хранения, охлаждает внутренние части холодильной камеры 12 хранения и камеры 13 для овощей, и холодный воздух снова всасывается через всасывающее отверстие 282 в канал 28 холодильного хранения. Как описано выше, холодный воздух, создаваемый в охладителе 26 холодильного хранения, циркулирует через холодильную камеру 12 хранения, камеру 13 для овощей и канал 28 холодильного хранения, тем самым охлаждая холодильную камеру 12 хранения и камеру 13 для овощей.

Охладитель 27 морозильного хранения установлен внутри канала 30 замораживания, образованного за камерой 14 для производства льда, верхней морозильной камерой 15 хранения и нижней морозильной камерой 16 хранения. Холодильник 10 обеспечен размораживающим нагревателем 32. Размораживающий нагреватель 32 установлен вблизи охладителя 27 морозильного хранения. Размораживающий нагреватель 32 удаляет иней, создаваемый в охладителе 27 морозильного хранения. Канал 30 замораживания продолжается в вертикальном направлении вдоль поверхностей задней стенки камеры 14 для производства льда, верхней морозильной камеры 15 хранения и нижней морозильной камеры 16 хранения и обеспечен выпускным отверстием 301 на его верхней части и всасывающим отверстием 302 на его нижней части.

Холодильник 10 обеспечен нагнетателем 31 воздуха замораживания. Нагнетатель 31 воздуха замораживания расположен внутри канала 30 замораживания и установлен на стороне выпускного отверстия 301. Когда нагнетатель 31 воздуха замораживания приводится в действие, воздух внутри нижней морозильной камеры 16 хранения всасывается через всасывающее отверстие 302 в канал 30 замораживания посредством нагнетающих действий нагнетателя 31 воздуха замораживания. Воздух, всасываемый в канал 30 замораживания, охлаждается охладителем 27 морозильного хранения и после этого подается из выпускного отверстия 301 в камеру 14 для производства льда и верхнюю морозильную камеру 15 хранения. Таким образом, холодный воздух, подаваемый в камеру 14 для производства льда и верхнюю морозильную камеру 15 хранения, охлаждает камеру 14 для производства льда, верхнюю морозильную камеру 15 хранения и нижнюю морозильную камеру 16 хранения, и холодный воздух снова всасывается через всасывающее отверстие 302 в канал 30 замораживания. Как описано выше, холодный воздух, создаваемый в охладителе 27 морозильного хранения, циркулирует через камеру 14 для производства льда, верхнюю морозильную камеру 15 хранения, нижнюю морозильную камеру 16 хранения и канал 30 замораживания, тем самым охлаждая камеру 14 для производства льда, верхнюю морозильную камеру 15 хранения и нижнюю морозильную камеру 16 хранения.

Как показано на фиг. 1, холодильник 10 обеспечен дверью 33 холодильной камеры хранения, дверью 34 камеры для овощей, дверью 35 камеры для производства льда, дверью 36 верхней морозильной камеры хранения и дверью 37 нижней морозильной камеры хранения. Дверь 33 холодильной камеры хранения, которая соответствует холодильной камере 12 хранения, обеспечена шарнирными участками 38 на обеих сторонах изолирующего корпуса 11 и установлена так, чтобы открываться наружу с обеих сторон. Дверь 33 холодильной камеры хранения открывает и закрывает отверстие на передней части холодильной камеры 12 хранения.

Дверь 34 камеры для овощей, дверь 35 камеры для производства льда, дверь 36 верхней морозильной камеры хранения и дверь 37 нижней морозильной камеры хранения соответственно соответствуют камере 13 для овощей, камере 14 для производства льда, верхней морозильной камере 15 хранения и нижней морозильной камере 16 хранения. Каждая из двери 34 камеры для овощей, двери 35 камеры для производства льда, двери 36 верхней морозильной камеры хранения и двери 37 нижней морозильной камеры хранения размещена так, чтобы действовать как выдвижная. Дверь 34 камеры для овощей, дверь 35 камеры для производства льда, дверь 36 верхней морозильной камеры хранения и дверь 37 нижней морозильной камеры хранения открывают и закрывают соответственные отверстия на передней части камеры 13 для овощей, камеры 14 для производства льда, верхней морозильной камеры 15 хранения и нижней морозильной камеры 16 хранения. Дополнительно каждая из двери 34 камеры для овощей, двери 35 камеры для производства льда, двери 36 верхней морозильной камеры хранения и двери 37 нижней морозильной камеры хранения обеспечена вмещающим корпусом (не проиллюстрирован) на задней ее части.

Каждая из двери 33 холодильной камеры хранения, двери 34 камеры для овощей, двери 35 камеры для производства льда, двери 36 верхней морозильной камеры хранения и двери 37 нижней морозильной камеры хранения обеспечена изоляционным материалом 41 между внутренней пластиной 39 и внешней пластиной 40, как показано на фиг. 3, на которой дверь 33 холодильной камеры хранения показана в качестве характерного примера. Внутренняя пластина 39 представляет собой пластину из синтетической смолы. Изоляционный материал 41 представляет собой, например, вспененный уретан и вакуумную изолирующую панель.

Внешняя пластина 40 обеспечена плоской прозрачной пластиной, например, стеклом. В этом случае стекло, которое представляет собой внешнюю пластину 40, включает изготовленное из синтетической смолы органическое стекло. На внутренней поверхности внешней пластины 40, то есть на поверхности на стороне внутренней пластины 39, установлен светоблокирующий слой 401. Светоблокирующий слой 401 обеспечен материалом, имеющим светоблокирующие эффекты, то есть материалом, который отражает или поглощает свет. В этом случае светоблокирующий слой 401 образован на внутренней поверхности внешней пластины 40 креплением листообразного элемента, обеспеченного материалом, имеющим светоблокирующие эффекты или слоем краски. Пользователь способен подтверждать блеск, получаемый от прозрачности стекла, как внешний вид внешней пластины 40, когда внешняя пластина 40 рассматривается с внешней части холодильника 10. Дополнительно изоляционный материал 41, установленный внутри внешней пластины 40, визуально не распознается снаружи из-за светоблокирующего слоя 401.

Также, как показано на фиг. 4, холодильник 10 обеспечен главным контроллером и рабочим устройством 50. Главный контроллер 42 выполнен так, чтобы иметь микрокомпьютер, таймер, устройство памяти и другие компоненты, которые не проиллюстрированы. Рабочее устройство 50 в качестве устройства ввода/вывода соединено с главным контроллером 42. Дополнительно температурный датчик 18 холодильной камеры хранения и температурный датчик 20 морозильной камеры хранения в качестве датчиков соединены с главным контроллером 42. Еще дополнительно нагнетатель 29 воздуха холодильного хранения, нагнетатель 31 воздуха замораживания, компрессор 22 и переключающий клапан 251 цикла 21 замораживания и размораживающий нагреватель 32 и т. д. в качестве целей управления соединены с главным контроллером 42. Главный контроллер 42 управляет нагнетателем 29 воздуха холодильного хранения, нагнетателем 31 воздуха замораживания, компрессором 22, переключающим клапаном 251 и размораживающим нагревателем 32 и т. д. на основании сигналов обнаружения от температурного датчика 18 холодильной камеры хранения и температурного датчика 20 морозильной камеры хранения и заранее сохраненных программ управления.

Главный контроллер 42 имеет множество режимов работы, связанных с экономией электричества, например, «режим экономии электричества», «режим при уходе пользователя» и «режим сдвига пиковой нагрузки». В этом случае, когда выбран режим экономии электричества, главный контроллер 42 управляет компрессором 22 и другими для выполнения работы таким образом, что температура внутри отдельных камер хранения представляет собой такую температуру, которая не будет влиять на пищевые продукты, например, температуру выше на 1-2°C, чем заданная температура. Тем самым холодильник способен работать с экономией энергии в большей степени, чем при работе, установленной пользователем.

Когда выбран режим при уходе пользователя, главный контроллер 42 работает в режиме экономии электричества, например, в течение 3 часов после выбора режима при уходе пользователя. Это происходит за счет того, что когда пользователь уходит, двери не открываются или не закрываются пользователем, и температура внутри камер хранения поддерживается стабильной. Режим при уходе пользователя выбирается до ухода пользователя, посредством чего холодильник способен работать с экономией энергии в большей степени, чем при нормальной работе холодильника, когда пользователь уходит.

Таким образом, когда выбран режим сдвига пиковой нагрузки, главный контроллер 42 сдвигает временную зону, в которой электроэнергия, потребляемая холодильником 10, становится максимальной, из временной зоны, в которой потребность в электричестве является высокой, во временную зону, в которой потребность в электричестве является низкой. В этом случае главный контроллер 42 выполняет работу, которая потребляет наибольшее количество электричества, например, размораживание размораживающим нагревателем 32 и производство льда автоматическим льдогенератором не во временную зону, например, с 13:00 до 16:00 в дневное время, в течение которой потребность в электричестве достигает ее пика, а во временную зону с 01:00 до 04:00 ночи, в течение которой потребность в электричестве является низкой. Тем самым возможно уменьшать потребление электроэнергии во временной зоне, когда потребность в электричестве находится на ее пике, и также способствовать избеганию крупномасштабного отключения и планового перерыва обслуживания.

Пользователь использует рабочее устройство 50 для настройки температуры в каждой из камер хранения и переключения режима работы. Рабочее устройство 50 встроено в дверь 33 холодильной камеры хранения. Рабочее устройство 50 выполнено так, чтобы приводиться в действие так называемым сенсорным датчиком. Как показано на фиг. 1 и 6, рабочее устройство 50 выполнено так, что внешняя передняя поверхность внешней пластины 40 двери 33 холодильной камеры хранения частично используется в качестве рабочей области 402 и области 403 отображения.

Как показано на фиг. 6, рабочая область 402 обеспечена множеством первых рабочих участков 51 и вторым рабочим участком 52. Каждый из первых рабочих участков 51 и второй рабочий участок 52 обеспечены знаками или текстовыми и графическими символами, которые обозначают цели и содержание работы. Множество участков 53 отображения установлены в области 403 отображения. Каждый из участков 53 отображения обеспечен знаками или текстовыми и графическими символами, которые обозначают содержание настройки холодильника 10 в настоящее время. Первые рабочие участки 51 и участки 53 отображения излучают свет при необходимости, посредством которого первые рабочие участки 51 и участки 53 отображения отображаются так, чтобы появляться соответственно внутри рабочей области 402 и области 403 отображения. Пользователь приводит в действие первые рабочие участки 51 и второй рабочий участок 52, тем самым устанавливая содержание работы и т. д. холодильника 10 и подтверждая содержание, установленное в настоящее время, при просмотре участков 53 отображения, отображаемых в области 403 отображения.

Конкретно, как показано на фиг. 5 и фиг. 3, рабочее устройство 50 обеспечено наличием элемента 54 печати, электроемкостного датчика 55 и главного корпуса 56 устройства. Элемент 54 печати обеспечен прямоугольным пластинообразным элементом и установлен так, чтобы находиться в контакте с внутренней частью внешней пластины 40. Элемент 54 печати обеспечен множеством участков 541 печати первого рабочего участка, соответствующих первым рабочим участкам 51, и множеством участков 542 печати участка отображения, соответствующих участкам 53 отображения. Участки 541 печати первого рабочего участка обеспечены знаками или текстовыми и графическими символами, соответствующими первым рабочим участкам 51, а участки 542 печати участка отображения обеспечены знаками или текстовыми и графическими символами, соответствующими участкам 53 отображения. В отношении элемента 54 печати участки 541 печати первого рабочего участка и участки 542 печати участка отображения являются пропускающими свет, а части, отличные от участков 541 печати первого рабочего участка и участков 542 печати участка отображения имеют светоблокирующие эффекты. В этом случае элемент 54 печати выполнен с так называемой возможностью очерчивать участки 541 печати первого рабочего участка и участки 542 печати участка отображения вплотную на цветном фоне, например, пропускающего свет стекла или изготовленной из смолы прозрачной пластины посредством печати с использованием краски, имеющей светоблокирующие эффекты.

Электроемкостный датчик 55 обеспечен листообразным элементом, обладающим прозрачностью. Электроемкостный датчик 55 обеспечен участком 57 обнаружения, действующим как электрод обнаружения, для обнаружения изменения электроемкости. Участок 57 обнаружения обеспечен множеством участков 571 обнаружения первого рабочего участка, соответствующих первым рабочим участкам 51, и одним участком 572 обнаружения второго рабочего участка, соответствующим второму рабочему участку 52. Электроемкостный датчик 55 обнаруживает работу по прикосновению пользователем посредством обнаружения изменения электроемкости между участком 57 обнаружения и пальцем пользователя, например. В этом случае участок 571 обнаружения первого рабочего участка обнаруживает работу по прикосновению на каждом из первых рабочих участков 51 посредством элементов 54 печати и внешней пластины 40. Подобным образом участок 572 обнаружения второго рабочего участка обнаруживает работу по прикосновению на втором рабочем участке 52 посредством элемента 54 печати и внешней пластины 40.

Как показано на фиг. 3, главный корпус 56 устройства выполнен так, что подложка 58 схемы размещена в корпусе 59. Подложка 58 схемы обеспечена множеством источников 60 света и участком 61 управления работой, показанных на фиг. 4. Источники 60 света обеспечены множеством источников 601 света первого рабочего участка, соответствующих первым рабочим участкам 51, и множеством источников 602 света участка отображения, соответствующих участкам 53 отображения. Каждый из источников 60 света обеспечен, например, светодиодом и установлен на подложку 58 схемы. Источник 60 света разнесен от элемента 54 печати и электроемкостного датчика 55 в направлении толщины корпуса 59 посредством светоблокирующего участка 591, образованного на корпусе 59 и также блокирующего свет от других источников 60 света, установленных на подложке 58 схемы.

Участок 61 управления работой обеспечен микрокомпьютером и другими компонентами (не проиллюстрированы), установленными на подложке 58 схемы. Как показано на фиг. 3, участок 61 управления работой соединен с главным контроллером 42 и также соединен с источниками 60 света и участком 57 обнаружения электроемкостного датчика 55. Участок 61 управления работой обнаруживает и обрабатывает работу по прикосновению, вводимую в электроемкостный датчик 55, для отправки работы главному контроллеру 42 и также управляет включением и выключением света источников 60 света на основании инструкций от главного контроллера 42. В этом случае участок 57 обнаружения обнаруживает работу по прикосновению, выполняемую пользователем на любом из первых рабочих участков 51 или втором рабочем участке 52, посредством элемента 54 печати и внешней пластины 40.

Пропускающая свет область 404 образована внутри области, ограниченной пунктирной линией с двумя штрихами на фиг. 5 на внешней пластине 40 двери 33 холодильной камеры хранения, в которую встроено рабочее устройство 50. Пропускающая свет область 404 представляет собой область, имеющую форму незначительно меньшую, чем внешняя форма элемента 54 печати. Так как пропускающая свет область 404 не обеспечена светоблокирующим слоем 401, внутренняя часть пропускающей свет области 404 обладает прозрачностью. Рабочая область 402 и область 403 отображения установлены внутри пропускающей свет области 404. Дополнительно участок 405 печати второго рабочего участка для отображения второго рабочего участка 52 установлен внутри пропускающей свет области 404. Участок 405 печати второго рабочего участка образован печатной краской, имеющей светоблокирующие эффекты и т. д., на внутренней части внешней пластины 40. В этом случае пропускающая свет область 404 обладает прозрачностью в части, отличной от участка 405 печати второго рабочего участка.

В вышеописанной конструкции, когда источник 601 света первого рабочего участка включен, свет от источника 601 света первого рабочего участка, который включен, проходит через участок 57 обнаружения электроемкостного датчика 55, участок 541 печати первого рабочего участка элемента 54 печати и пропускающую свет область 404 внешней пластины 40. Тем самым содержание первого рабочего участка 51, соответствующего включенному источнику 601 света первого рабочего участка, то есть содержание участка 541 печати первого рабочего участка, отображается так, чтобы выводиться на внешнюю пластину 40. Подобным образом, когда источник 602 света участка отображения включен, свет от источника 602 света участка отображения, который включен, проходит через участок 542 печати участка отображения элемента 54 печати и пропускающую свет область 404 внешней пластины 40. Тем самым содержание участка 53 отображения, соответствующего включенному источнику 602 света участка отображения, то есть содержание участка 542 печати участка отображения, отображается так, чтобы выводиться на внешнюю пластину 40. Наоборот, содержание второго рабочего участка 52, то есть содержание участка 405 печати второго рабочего участка, всегда отображается на внешней пластине 40.

Далее будет приведено описание конкретной конструкции первых рабочих участков 51, второго рабочего участка 52 и участков 53 отображения на фиг. 6. Множество первых рабочих участков 51 обеспечены рабочим участком 511 холодильного хранения, рабочим участком 512 замораживания, рабочим участком 513 функции замораживания, рабочим участком 514 производства льда и рабочим участком 515 экономии электричества. Когда сделана ссылка только на первый(ые) рабочий(ие) участок(ки) 51, рабочий участок 511 холодильного хранения, рабочий участок 512 замораживания, рабочий участок 513 функции замораживания, рабочий участок 514 производства льда и рабочий участок 515 экономии электричества должны быть указаны совместно. Каждый из первых рабочих участков 51 обеспечен знаками или текстом, соответствующим каждому из содержаний работы, и кругом, который заключает знаки или текст. Множество первых рабочих участков 51 размещены так, чтобы быть выстроенными перпендикулярно, то есть они размещены так, чтобы быть выстроенными в одну вертикальную линию в перпендикулярном направлении.

Рабочий участок 511 холодильного хранения используется для настройки степени охлаждения камер 12, 13 хранения в зоне температуры холодильного хранения и обеспечен знаками или текстом «холодильное хранение», который заключен в круг. Рабочий участок 512 замораживания используется для настройки степени охлаждения камер 14, 15 хранения 16 в зоне температуры замораживания и обеспечен знаками или текстом «морозильное хранение», заключенным в круг. Рабочий участок 513 функции замораживания используется для настройки содержания работы, соответствующей верхней морозильной камере 15 хранения, и обеспечен знаками или текстом «функции замораживания», заключенным в круг. Рабочий участок 514 производства льда используется для настройки содержания работы, соответствующей камере 14 для производства льда, и обеспечен знаками или текстом «производство льда», заключенным в круг. Рабочий участок 515 экономии электричества используется для настройки режима работы экономии электричества и обеспечен знаками или текстом «экономия электричества», заключенным в круг.

Второй рабочий участок 52 также называется «кнопка домой» и выполнен в конфигурации, четко отличающейся от конфигурации первых рабочих участков 51, например, в виде графического символа, который образует форму дома. Конфигурация относится к форме, рисунку, цвету и их совокупности. Второй рабочий участок 52 используется для принятия решения о содержании работы, установленном при работе первого рабочего участка 51, отключения первого рабочего участка 51 или так называемой блокировки кнопок и включения первого рабочего участка 51 или так называемой отмены блокировки кнопок. Второй рабочий участок 52 установлен в положении, которое отличается от положения каждого из первых рабочих участков 51, выстроенных в одну вертикальную линию, или верхнего положения в перпендикулярном направлении. В этом случае второй рабочий участок 52 установлен ниже первых рабочих участков 51, выстроенных в одну вертикальную линию относительно каждого из первых рабочих участков 51.

Участки 53 отображения размещены так, чтобы быть выстроенными в одну вертикальную линию в перпендикулярном направлении и параллельно левой стороне первых рабочих участков 51 и левой стороне второго рабочего участка 52. Множество участков 53 отображения обеспечены, например, участком 531 отображения интенсивности, участком 532 отображения функции замораживания, участком 533 отображения производства льда, участком 534 отображения экономии энергии, участком 535 отображения экологичного режима и участком 536 отображения блокировки кнопок. Участок 531 отображения интенсивности обеспечен круглым участком, разделенным на пять равных участков в периферийном направлении, и участком знаков или текста, который показывает «сильная интенсивность» и «слабая интенсивность». Участок 531 отображения интенсивности размещен в средней точке между рабочим участком 511 холодильного хранения и рабочим участком 512 замораживания в вертикальном направлении. Участок 531 отображения интенсивности соответствует рабочему участку 511 холодильного хранения и рабочему участку 512 замораживания, указывая степень охлаждения камер 12, 13 хранения в зоне температуры холодильного хранения или камер 14, 15, 16 хранения в зоне температуры замораживания в виде пяти различных этапов.

Когда пользователь касается рабочего участка 511 холодильного хранения 511 для приведения его в действие, участок 531 отображения интенсивности отображает степень охлаждения, установленную в настоящее время для камер 12, 13 хранения в зоне температуры холодильного хранения. После этого пользователь дополнительно касается рабочего участка 511 холодильного хранения для приведения его в действие, посредством чего количество круговых разделенных участков, отображаемых на участке 531 отображения интенсивности, изменяется, и степень охлаждения камер 12, 13 хранения в зоне температуры холодильного хранения изменяется. С другой стороны, когда пользователь касается рабочего участка 511 замораживания для приведения его в действие, участок 531 отображения интенсивности отображает степень охлаждения, установленную в настоящее время для камер 14, 15, 16 хранения в зоне температуры замораживания. После этого пользователь дополнительно касается рабочего участка 512 замораживания для приведения его в действие, посредством чего количество круговых разделенных участков, отображаемых на участке 531 отображения интенсивности, изменяется, и степень охлаждения камер 14, 15, 16 хранения в зоне температуры замораживания изменяется.

Участок 532 отображения функции замораживания обеспечен четырьмя типами участков знаков или текста, они отображают «мгновенное замораживание», «замораживание горячих изделий», «замораживание овощей» и «сухое замораживание». Участок 532 отображения функции замораживания соответствует рабочему участку 513 функции замораживания и установлен на высоте, по существу равной высоте рабочего участка 513 функции замораживания. Когда пользователь повторно касается рабочего участка 513 функции замораживания для приведения его в действие, следующие состояния последовательно переключаются, то есть отображается состояние «мгновенное замораживание», отображается состояние «замораживание горячих изделий», отображается состояние «замораживание овощей», отображается состояние «сухое замораживание» и состояние, в котором не отображается ни одно из «мгновенное замораживание», «замораживание горячих изделий», «замораживание овощей» или «сухое замораживание». Таким образом, пользователь касается рабочего участка 513 функции замораживания для приведения его в действие, при просмотре участка 532 отображения функции замораживания, таким образом выбирая содержание работы, соответствующее верхней морозильной камере 15 хранения. В этом случае в отношении каждого из содержаний работы, отображаемых на участке 532 отображения функции замораживания, указывается соответствующая работа, то есть «мгновенное замораживание» отображается, когда пищевые продукты замораживаются быстрее, чем обычно, «замораживание горячих изделий» отображается, когда замораживаются горячие пищевые продукты, «замораживание овощей» отображается, когда замораживаются свежие овощи, и «сухое замораживание» отображается, когда замораживаются овощи для удаления их влаги.

Участок 533 отображения производства льда обеспечен двумя типами участков знаков или текста «мгновенное производство льда» и «выключение производства льда». Участок 533 отображения производства льда соответствует рабочему участку 514 производства льда и установлен на высоте, по существу равной высоте рабочего участка 514 производства льда. Когда пользователь повторно касается рабочего участка 514 производства льда для приведения его в действие, следующие состояния последовательно переключаются, то есть отображается состояние «мгновенное производство льда», отображается состояние «выключение производства льда» и состояние, в котором не отображается ни одно из «мгновенное производство льда» или «выключение производства льда». Таким образом, пользователь касается рабочего участка 514 производства льда для приведения его в действие при просмотре участка 533 отображения производства льда, таким образом выбирая содержание работы, соответствующее камере 14 для производства льда. В этом случае в отношении каждого из содержаний работы, отображаемых на участке 533 отображения производства льда, «мгновенное производство льда» отображается, когда лед производится быстрее, чем обычно, а «выключение производства льда» отображается, когда лед не производится.

Участок 534 отображения экономии электричества обеспечен тремя типами участков знаков или текста «экономия электричества», «уход пользователя» и «сдвиг пиковой нагрузки». Участок 534 отображения экономии электричества соответствует рабочему участку 515 экономии электричества и установлен на высоте, по существу равной высоте рабочего участка 515 экономии электричества. Пользователь повторно касается рабочего участка 515 экономии электричества для приведения его в действие, посредством чего следующие состояния последовательно переключаются, то есть отображается состояние «экономия электричества», отображается состояние «уход пользователя», отображается состояние «сдвиг пиковой нагрузки» и состояние, в котором не отображается ни одно из «экономия электричества», «уход пользователя» или «сдвиг пиковой нагрузки». Таким образом, пользователь касается рабочего участка 515 экономии электричества для приведения его в действие при просмотре участка 534 отображения экономии электричества, таким образом устанавливая режим работы экономии электричества. В этом случае главный ко
