Реферат

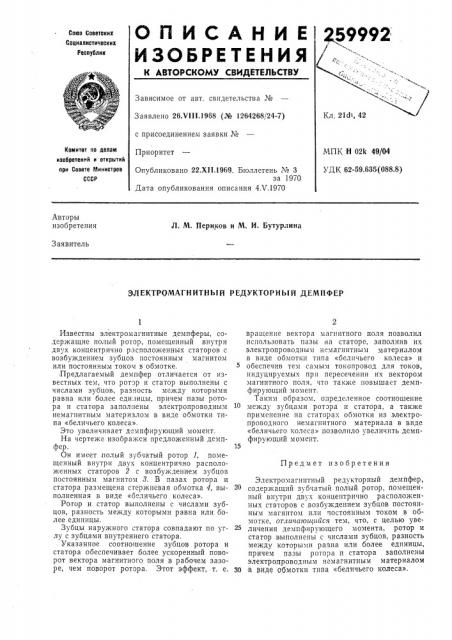

О П И С А Н И Е 259992

И 3 О Б Р Е Т Е Н И Я / .... - ..

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Кл. 21di, 42

Заявлено 26.V111.1968 (№ 1264268/24-7) с присоединением заявки ¹

Приоритет

Комитет по делам изобретеннй и открытий при Совете Министров

GCGP

МПК Н 024 49/04

УДК 62-59.635(088.8) Опубликовано 22.XII 1969. Бюллетень ЛЪ 3 за 1970

Дата опубликования описания 4.V.1970

Авторы изобретения

Л. М. Периков и М. И. Бутурлина

Заявитель

ЭЛЕКТРОМАГНИТНЫЙ РЕДУКТОРНЫЙ ДЕМПФЕР

Предмет изобретения

Электромагнитный редукторный демпфер, содержащий зубчатый полый ротор, помещенный внутри двух концентрично расположенных статоров с возбуждением зубцов постоянным магнитом или постоянным током в обмотке, отличающийся тем, что, с целью увеличения демпфирующего момента, ротор и статор выполнены с числами зубцов, разность между которыми равна или более единицы, причем пазы ротора и статора заполнены электропроводным немагнитным материалом

30 в. Риде обмотки типа «беличьего колеса».

Известны электромагнитные демпферы, содержащие полый ротор, помещенный внутри дв;х концентрично расположенных статоров с возбуждением зубцов постоянным магнитом или постоянным током в обмотке.

Предлагаемый демпфер отличается от известных тем, что ротор и статор выполнены с числами зубцов, разчость между которыми равна или более единицы, причем пазы ротора и статора заполнены электропроводным немагнитным материалом в виде обмотки типа «беличьего колеса».

Это увеличивает демпфирующий момент.

На чертеже изображен предложенный демпфер.

Он имеет полый зубчатый ротор 1, помещенный внутри двух концентрично расположенных статоров 2 с возбуждением зубцов постоянным магнитом 8. В пазах ротора и статора размещена стержневая обмотка 4, выполненная в виде «оеличьего колеса».

Ротор и статор выполнены с числами зубцов, разность между которыми равна или более единицы.

Зубцы наружного татора совпадают по углу с зубцами внутреннего статора.

Указанное соотношение зубцов ротора и статора обеспечивает более ускоренный поворот вектора магнитного поля в рабочем зазоре, чем поворот ротора. Этот эффект, т. е. вращение вектора магнитного поля позволил использовать пазы на статоре, заполнив их электропроводным немагнитным материалом в виде обмотки типа «беличьего колеса» и обеспечив тем самым токопровод для токов, индуцируемых при пересечении их вектором магнитного поля, что также повышает демпфирующий момент.

Таким образом, определенное соотношение между зубцами ротора и статора, а также применение на статорах обмотки из электропроводного немагнитного материала в виде

«беличьего колеса» позволило увеличить демпфирующий м о м ент.

259992

А -A

4 оставитель А. Фунтнкова

Техред T. П. Курнлко Корректор Г. П. Шильман

Редактор Э. Рубан

Типография, пр. Сапунова, 2

Заказ 941/18 Тираж 499 Подписное

ЦНИИПИ Комитета по делам изобретепий и открытий при Совете Министров СССР

Москва Я(-35, Раушская наб., д. 4/5
