Реферат

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

[0001] Настоящее изобретение относится к колесной стали и, более конкретно, к колесной стали, предпочтительно стали для имеющих высокую твердость колес для рельсового транспорта, превосходных в отношении износостойкости, усталостной прочности в зоне контакта качения и устойчивости к скалыванию.

[0002] Скалывание представляет собой явление, при котором поверхность качения колеса, будучи нагретой и быстро охлажденной при экстренном торможении или тому подобном, преобразуется в хрупкий мартенсит, называемый белым слоем, трещина распространяется от белого слоя как источника, и происходит хрупкий излом, вызывая отслоение. Иногда скалывание называют «термическим растрескиванием».

УРОВЕНЬ ТЕХНИКИ

[0003] В недавние годы, с возрастанием в глобальном масштабе расстояний передвижения и грузоподъемности перевозок, существует потребность в колесах для рельсового транспорта (далее также называемых «колесами»), имеющих более длительную эксплуатационную долговечность, чем традиционные колеса.

[0004] Факторы, обуславливающие повреждение поверхности качения колеса, главным образом включают три явления, которые представляют собой (i) износ, (ii) усталость в зоне контакта качения и (iii) скалывание, и, в особенности, в недавние годы увеличилось число колес, которые повреждены в результате износа, связанного с возрастанием дистанций перевозок, и усталости в зоне контакта качения, вызванной повышением грузоподъемности. Усталость в зоне контакта качения иногда называют «шелушением». Хотя трещину, которая обусловлена скалыванием, иногда также называют «шелушением», в настоящем документе образование трещины вследствие образования белого слоя определяется как «скалывание».

[0005] Высокотемпературная усталость в зоне контакта качения (термомеханическое шелушение, далее называемое «TMS»), которая происходит с ростом температуры колеса во время торможения, в настоящее время считается причиной повреждения колеса. Ввиду этого требуются колеса, обеспечивающие высокотемпературную прочность. Например, для стали Класса-D стандарта AAR (Ассоциации Американских Железных Дорог) предел текучести при температуре 538°С (1000°F) определен составляющим 345 МПа или более.

[0006] В последнее время, чтобы подавить возникновение трещин на поверхности качения колеса, потребовалось обеспечить минимальную пластичность, и в различных странах приняты различные определения. Например, в Российском стандарте ГОСТ 10791, Норма 3, относительное удлинение определяется на уровне 8% или более, в Китайском определении TB/T 2708 CL60 относительное удлинение определяется составляющим 10% или более, в Европейском стандарте EN 13262 ER9 относительное удлинение определяется составляющим 12% или более, в определении AAR для стали Класса-D относительное удлинение определяется составляющим 14% или более, и тому подобное.

[0007] Из практического опыта известно, что износостойкость и усталостная прочность в зоне контакта качения представляют собой характеристики, которые не согласуются с устойчивостью к скалыванию. Существует настоятельная необходимость в разработке колесной стали, которая является превосходной в балансе между износостойкостью, усталостной прочностью в зоне контакта качения и устойчивостью к скалыванию и может обеспечить длительный срок службы колеса.

[0008] Например, имеющие отношение к колесам технологии раскрыты в следующих документах.

[0009] Патентный Документ 1 представляет «сталь для железнодорожного колеса с высокой ударной вязкостью» с добавлением ванадия (V).

[0010] Патентный Документ 2 раскрывает «бандажное или моноблочное колесо для колесной пары железнодорожного подвижного состава», которое является превосходным в отношении износостойкости, усталостной прочности и устойчивости к термическому растрескиванию.

[0011] Патентный Документ 3 представляет «колесо для подвижного состава», в котором устойчивость к шелушению и сопротивление плоскому (скалыванию) как устойчивости к термическому растрескиванию согласованы путем снижения содержания углерода (С), и его поверхность качения имеет бейнитную микроструктуру, микроструктуру мартенсита отпуска или смешанную микроструктуру из бейнита и мартенсита отпуска.

[0012] Патентный Документ 4 раскрывает «высокоуглеродистое колесо для рельсового транспорта, имеющее превосходную износостойкость и устойчивость к термическому растрескиванию», в котором содержание С повышено до величины от 0,85 до 1,20%.

[0013] Патентный Документ 5 представляет «колесо для подвижного состава, превосходное в отношении износостойкости и устойчивости к термическому растрескиванию», которое представляет собой колесо для рельсового транспорта моноблочного типа, сформированное из стали, имеющей химический состав, включающий С: от 0,4 до 0,75%, Si: от 0,4 до 0,95%, Mn: от 0,6 до 1,2%, Cr: от 0 до менее 0,2%, Р: 0,03% или менее, и S: 0,03% или менее, и остальное количество из Fe и примесей, причем область по меньшей мере до глубины 50 мм от поверхности качения колеса сформирована из перлитной микроструктуры, и способ его изготовления.

[0014] Патентный Документ 6 и Патентный Документ 7 раскрывают «колесную сталь для рельсового транспорта», прочность которой повышена благодаря содержанию от 0,01 до 0,12% и от 0,009 до 0,013% ниобия (Nb), соответственно, и улучшены усталостная прочность в зоне контакта качения и устойчивость к скалыванию.

[0015] Патентный Документ 8 представляет колесную сталь, содержащую V или Nb. Согласно изобретению описано, что характеристика усталостной прочности в зоне контакта качения может быть обеспечена без термической обработки.

[0016] Патентный Документ 9 раскрывает высокопрочный рельс с использованием стали с зернами перлита, обработанной с использованием раскисления титаном (Ti). Согласно изобретению описано, что могут быть улучшены пластичность и ударная вязкость.

[0017] Патентный Документ 10 представляет материал, в котором характеристику усталостной прочности в зоне контакта качения улучшают регулированием размера алюминийоксидного кластера.

[0018] Патентный Документ 11 раскрывает колесную сталь с высокой устойчивостью к TMS, в которой высокотемпературную прочность повышают увеличением уровней содержания Si, Cr и Mo.

СПИСОК ЦИТИРОВАННОЙ ЛИТЕРАТУРЫ

ПАТЕНТНЫЕ ДОКУМЕНТЫ

[0019]

[Патентный Документ 1] JP 50-104717 А

[Патентный Документ 2] JP 2001-158940 А

[Патентный Документ 3] JP 2005-350769 А

[Патентный Документ 4] JP 2004-315928 А

[Патентный Документ 5] JP 9-202937 А

[Патентный Документ 6] US 7559999 В

[Патентный Документ 7] US 7591909 В

[Патентный Документ 8] JP 57-143469 А

[Патентный Документ 9] JP 6-279927 А

[Патентный Документ 10] JP 6-279918 А

[Патентный Документ 11] US 6783610 В

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

ПРОБЛЕМЫ, РАЗРЕШАЕМЫЕ ИЗОБРЕТЕНИЕМ

[0020] Сталь, представленная в Патентном Документе 1, имеет низкую износостойкость, поскольку содержание С в ней является низким и составляет от 0,50 до 0,60%. Соответственно этому эта сталь не может быть в достаточной мере пригодной к применению в условиях возрастания грузоподъемности в последние годы.

[0021] Сталь, раскрытая в Патентном Документе 2, имеет низкую износостойкость вследствие низкого содержания С в ней на уровне от 0,45 до 0,55%. Соответственно этому сталь также не может быть в достаточной мере пригодной к применению в условиях возрастания грузоподъемности в последние годы.

[0022] Колесо, представленное в Патентном Документе 3, имеет поверхность качения, составленную бейнитной микроструктурой, микроструктурой мартенсита отпуска или смешанной микроструктурой из бейнита и мартенсита отпуска. Поэтому, несмотря на высокую прочность колеса, колесо имеет более низкую износостойкость по сравнению с ситуацией, когда поверхность качения сформирована перлитной микроструктурой, и затруднительно получить износостойкость, равную или более высокую, чем устойчивость к износу колесного материала для общеупотребительного грузового вагона. А именно, по сравнению с перлитной микроструктурой, которая является превосходной в отношении характеристики деформационного упрочнения и проявляющей поведение, в котором ее ламели перестраиваются параллельно поверхности по мере величины износа, величина износа становится более высокой в бейнитной микроструктуре и в микроструктуре мартенсита отпуска (например, сравните с работой автора Sadahiro Yamamoto, «Technology for the Improvement of Wear Resistance in Steels by Microstructure Control - Microstructure Control Technology in Wear Resistant Steels with Weldability» («Технология повышения износостойкости сталей путем регулирования микроструктуры - способ регулирования микроструктуры износостойких сталей, имеющих свариваемость»), 161^th и 162^th Nishiyama memorial Seminar, Heisei 8 (1996), под редакцией The Iron and Steel Institute of Japan (Японского института чугуна и стали), стр. 221).

[0023] Колесную сталь, раскрытую в Патентном Документе 4, затруднительно использовать для колес, которые изготовлены необычной для колес обработкой, называемой «способом закалки поверхности качения». В качестве одного примера колеса схематический вид «моноблочного колеса» показан на фигуре 1. В случае колеса, после того как все колесо в целом было нагрето, выполняют термическую обработку для охлаждения его ободовой части от наружной поверхности колеса для создания сжимающего остаточного напряжения в ободовой части. При этой обработке охлаждением быстро охлаждают ближайшее окружение обода, но скорость охлаждения участка ступицы низка. Поэтому, когда колесную сталь, описанную в этом документе, подвергают термической обработке способом закалки поверхности качения, существует возможность образования выделившейся фазы заэвтектоидного цементита на границе аустенитных зерен в ступице. Заэвтектоидный цементит оказывает такое же влияние, как крупные включения, и резко снижает ударную вязкость и усталостную долговечность (например, см. работу автора Yukitaka Murakami: «Influence of micro defects and inclusions (2004)» («Влияние мелких дефектов и включений»), стр. 182, «Yokendo»).

[0024] Колесо, представленное в Патентном Документе 5, в некоторых случаях имеет недостаточную твердость. Соответственно этому колесо не всегда может иметь достаточную работоспособность для соответствия недавнему повышению грузоподъемности.

[0025] Колесная сталь для рельсового транспорта, раскрытая в Патентном Документе 6, содержит молибден не более чем от 0,20 до 0,30% Mo. Поэтому легко образуется микроструктура с низкой износостойкостью, такая как бейнитная микроструктура или вырожденная перлитная микроструктура, и едва ли получается хорошая износостойкость. В дополнение, эта сталь всегда содержит от 0,01 до 0,12% Nb. В стали, содержащей Nb, иногда формируются крупные включения, и это резко снижает ударную вязкость и усталостную долговечность, подобно вышеупомянутому заэвтектоидному цементиту.

[0026] Колесная сталь для рельсового транспорта, представленная в Патентном Документе 7, также всегда содержит от 0,009 до 0,013% Nb. Как описано выше, в стали, содержащей Nb, иногда формируются крупные включения, и это резко снижает ударную вязкость и усталостную долговечность, подобно вышеупомянутому заэвтектоидному цементиту.

[0027] Колесная сталь для рельсового транспорта, раскрытая в Патентном Документе 8, содержит 0,15% или более Cr. В стали с высоким содержанием Cr легко формируется микроструктура с низкой износостойкостью, такая как бейнитная микроструктура, если скорость охлаждения высока. В этом изобретении формирование таких микроструктур предотвращают применением низкой скорости охлаждения с использованием охлаждения сильной струей воздуха или тому подобного в температурном диапазоне от 700°С до 500°С после горячей проковки. Однако при медленном охлаждении не получается достаточная твердость, и сталь не может иметь достаточную работоспособность для соответствия повышению грузоподъемности в недавние годы. Кроме того, когда скорость охлаждения высока, в ободе образуется бейнитная микроструктура, и износостойкость снижается.

[0028] В стали, представленной в Патентном Документе 9, в зависимости от технологии изготовления иногда образуются крупные включения, содержащие титан (Ti). Это резко снижает ударную вязкость и усталостную долговечность, подобно упомянутому выше заэвтектоидному цементиту.

[0029] Сталь, раскрытую в Патентном Документе 10, рассматривают как имеющую достаточную твердость и высокую характеристику сопротивления усталости в зоне контакта качения, но не принимают во внимание устойчивость к скалыванию.

[0030] Колесная сталь, представленная в Патентном Документе 11, содержит 0,08% или более Mo и поэтому имеет высокую высокотемпературную прочность и превосходную устойчивость к TMS, но пластичность не принимается во внимание. Кроме того, добавление чрезмерного количества Mo может приводить к разрушению ламеллярной микроструктуры перлита, и проявляется тенденция к снижению износостойкости. Кроме того, в случае стали, имеющей чрезмерное содержание Mo, затруднительно обеспечить износостойкость, поскольку при этом легко образуется бейнитная микроструктура в ободовой части, если скорость охлаждения является высокой.

[0031] Настоящее изобретение выполнено для разрешения вышеописанных проблем и имеет целью создание колесной стали, которая является превосходной в отношении баланса между износостойкостью, усталостной прочностью в зоне контакта качения и устойчивостью к скалыванию, кроме того, предусматривает как высокий предел текучести при высокой температуре, так и высокую пластичность, и может обеспечивать длительный срок службы колеса.

СРЕДСТВА РАЗРЕШЕНИЯ ПРОБЛЕМ

[0032] В результате проведенных авторами настоящего изобретения разнообразных исследований в плане износостойкости, усталостной прочности в зоне контакта качения, устойчивости к скалыванию, высокотемпературной прочности и пластичности были найдены следующие обстоятельства от (а) до (е).

[0033] (а) Износостойкость улучшается в большей степени, когда микроструктура стального материала представляет собой перлитную микроструктуру, и повышается твердость.

(b) Усталостная прочность в зоне контакта качения улучшается в большей степени, когда увеличивается твердость, независимо от микроструктуры.

(с) Устойчивость к скалыванию улучшается в большей степени, когда прокаливаемость является более низкой.

(d) Высокотемпературная прочность улучшается в большей степени, когда уровни содержания Si и V являются более высокими.

(е) Пластичность улучшается в большей степени, когда содержание Si является более высоким, и при меньшем содержании V.

[0034] На основе вышеизложенного авторы настоящего изобретения пришли к выводу, что для разрешения вышеупомянутых проблем необходимо разработать сталь, в которой перлитная микроструктура получается в результате термической обработки, твердость является высокой, а прокаливаемость низкой, и оптимизированы уровни содержания Si и V.

[0035] Далее будет подробно описан один пример уровней содержания, которые были исследованы авторами настоящего изобретения.

[0036] Во-первых, авторы настоящего изобретения оценили влияния, которые соответствующие элементы оказывают на твердость и прокаливаемость, с использованием метода торцевой закалки по Джомини (далее называемого «тестом Джомини»), который подобен закалке поверхности качения реального колеса в условиях термической обработки.

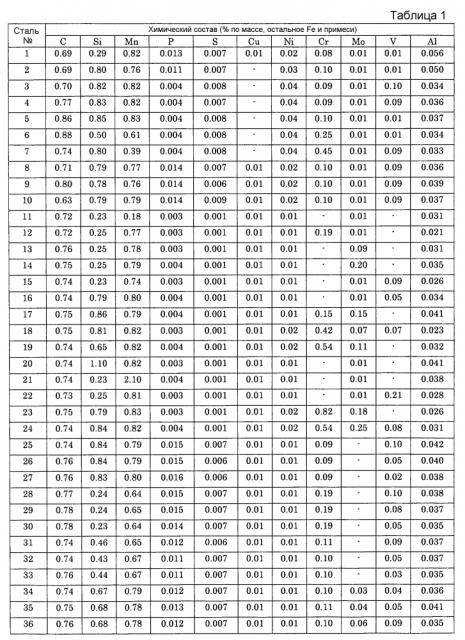

[0037] Стали 1-24, которые имеют показанные в таблице 1 химические составы, выплавили в вакуумной печи лабораторного масштаба и получили слитки. Из каждого слитка изготовили горячей ковкой круглый стержень с диаметром 35 мм, круглый стержень с диаметром 160 мм и круглый стержень с диаметром 70 мм. Для стали 1 также изготовили круглый стержень с диаметром 220 мм, чтобы приготовить «рельсовый испытательный образец» для испытания на усталость в зоне контакта качения, которое будет описано позже.

[0038] Следует отметить, что сталь 1 в таблице 1 соответствует стали для колес рельсового транспорта «Класса С» в стандарте М-107/М-207 AAR (Ассоциации Американских Железных Дорог»).

[0039]

[0040] Из круглого стержня с диаметром 35 мм отобрали образец для теста Джомини, после аустенизации при температуре 900°С в течение 30 минут в воздушной атмосфере выполнили торцевую закалку, затем сделали 1,0-миллиметровый параллельный надрез и выполнили измерение твердости по Роквеллу, шкала С (далее также называемое «HRC»).

[0041] Измерили HRC в положении на расстоянии 40 мм от охлажденного водой торца (далее называемом «40-мм твердостью») и оценили влияние, которое каждый из элементов оказывает на полученное значение. В результате было обнаружено, что «40-мм твердость» проявляет линейную взаимосвязь с величиной Fn1, выраженной нижеследующей формулой (1), как показано на фигуре 2. Кроме того, было найдено, что когда значение Fn1 превышает 43, как в стали 23 и стали 24, по меньшей мере частично, формируются бейнитные микроструктуры, и линейная зависимость не соблюдается.

[0042] Следует отметить, что HRC измеряли в положении на расстоянии 40 мм от охлажденного водой торца потому, что колесо изготавливают станочной обработкой непосредственно под поверхностью качения после термической обработки и иногда используют повторную станочную обработку для перепрофилирования после начала эксплуатации, и свойства стали в отношении меньшей твердости внутри, чем на поверхности, оказывают существенное влияние на срок службы колеса.

[0043] На фигуре 2 сталь 1, соответствующая стали «Класса С» по AAR для колес рельсового транспорта, обозначена значком «▲». Следует отметить, что о микроструктуре были сделаны выводы по наблюдению через оптический микроскоп зеркально отполированного участка в положении на расстоянии 40 мм от охлажденного водой торца и после травления с использованием ниталя.

[0044]

Fn1=2,7+29,5×C+2,9×Si+6,9×Mn+10,8×Cr+30,3×Mo+44,3×V ... (1),

причем символы C, Si, Mn, Cr, Mo и V в формуле (1) означают уровни содержания элементов в процентах по массе.

[0045] В таблице 2 обобщены и показаны измеренные значения описанной выше «40-мм твердости» и значения Fn1, выраженного формулой (1).

[0046] Прокаливаемость оценивали измерением расстояния в миллиметровых единицах от охлажденного водой торца, где доля мартенситной микроструктуры составляет 50% (далее называемая «М50%») от твердости по Джомини, на основе твердости в случае доли мартенситной микроструктуры, составляющей 50%, описанной в стандарте ASTM А255. В результате было найдено, что значение «М50%» коррелирует с величиной Fn2, выражаемой нижеприведенной формулой (2), таким образом, как показано на фигуре 3. Следует отметить, что на фигуре 3 сталь 1 обозначена значком «▲».

[0047]

Fn2=exp(0,76) × exp(0,05×C) × exp(1,35×Si) × exp(0,38×Mn) × exp(0,77×Cr) × exp(3,0×Mo) × exp(4,6×V) ...... (2),

причем символы C, Si, Mn, Cr, Mo и V в формуле (2) также означают уровни содержания элементов в процентах по массе. Члены «exp(0,05×C)» и тому подобные означает экспоненциальные выражения, такие как «е^0,05×С». Следует отметить, что буква «е» представляет «число Непера», которое является одной из математических констант, и используется как основание натурального логарифма.

[0048] В таблице 2 упорядочены и показаны измеренные значения описанной выше «М50%» и величины Fn2, выраженной формулой (2).

[0049]

Fn1=2,7+29,5×C+2,9×Si+6,9×Mn+10,8×Cr+30,3×Mo+44,3×VFn2=exp(0,76) × exp(0,05×C) × exp(1,35×Si) × exp(0,38×Mn) × exp(0,77×Cr) × exp(3,0×Mo) × exp(4,6×V)

[0050] Затем авторы настоящего изобретения исследовали взаимосвязь между усталостной прочностью в зоне контакта качения и износостойкостью, и величиной Fn1, выраженной формулой (1), с использованием сталей 1-24, показанных в таблице 1.

[0051] А именно, для каждой из сталей изготовили испытательный образец, который представлял собой круглый стержень с диаметром 160 мм, который разрезали на куски длиной 100 мм, после этого нагревали при температуре 900°С в течение 30 минут и проводили закалку в масле.

[0052] Для сталей 1-24 из центральных участков приготовленных, как описано выше, испытательных образцов сначала отобрали испытательные образцы с конфигурациями, показанными на фигуре 4(а), в качестве «колесного испытательного образца» для использования в испытании на усталость в зоне контакта качения.

[0053] Для стали 1 изготовили испытательный образец, который представляет собой круглый стержень с диаметром 220 мм, который был разрезан на куски длиной 100 мм, после этого нагревали при температуре 900°С в течение 30 минут, и после этого проводили закалку в масле, и из центральной части испытательного образца также отобрали испытательный образец с конфигурацией, как показано на фигуре 4(b), в качестве «рельсового испытательного образца» для использования в испытании на усталость в зоне контакта качения.

[0054] Подобным образом для сталей 1-24 изготовили испытательные образцы, которые представляли собой круглые стержни с диаметром 70 мм, которые были разрезаны на куски длиной 100 мм, после этого нагревали при температуре 900°С в течение 30 минут и после этого закаливали в масле. Из центральных частей испытательных образцов отобрали испытательные образцы с конфигурацией, как показано на фигуре 5(а), как «колесные испытательные образцы» для использования в испытании на износ.

[0055] Для стали 1 изготовили испытательный образец круглого стержня с длиной 100 мм и диаметром 70 мм, для которого провели термическую обработку, подобную описанным выше образцам для испытания колеса, и из его центральной части также отобрали испытательный образец с конфигурацией, показанной на фигуре 5(b), в качестве «рельсового испытательного образца» для использования в испытании на износ.

[0056] Сначала провели испытание на усталость в зоне контакта качения методом, схематически показанным на фигуре 6, с использованием колесных испытательных образцов, показанных на фигуре 4(а), из сталей 1-24 и рельсового испытательного образца, показанного на фигуре 4(b), из стали 1.

[0057] Условия испытания на усталость в зоне контакта качения были следующими: контактное напряжение по Герцу: 1100 МПа, коэффициент скольжения: 0,28%, частота вращения: 1000 об/мин на колесной стороне и 602 об/мин на рельсовой стороне, и испытание проводили с водяной смазкой. Испытание проводили, отслеживая при этом ускорение с использованием вибрационного акселерометра, и число циклов, при которых детектировали 0,5G, оценивали как усталостную долговечность в зоне контакта качения. Следует отметить, что величина 0,5G была взята за основу потому, что в результате оценки взаимосвязи между детектированным ускорением и состоянием повреждения, проведенной в выполненном заранее испытании, удалось подтвердить явное возникновение отслаивания на контактной поверхности в случае, когда ускорение превышало 0,5G.

[0058] В таблице 2 дополнительно показана усталостная долговечность в зоне контакта качения. Кроме того, на фигуре 7 показана взаимосвязь между усталостной долговечностью в зоне контакта качения и величиной Fn1, выраженной формулой (1).

[0059] Следует отметить, что выражение «2.Е+06» на фигуре 7 и тому подобные означает «2,0×10⁶» и тому подобные. На фигуре 7 сталь 1 также обозначена значком «▲».

[0060] Как показано на фигуре 7, было найдено, что усталостная долговечность в зоне контакта качения коррелирует с величиной Fn1, выраженной формулой (1), и если Fn1 составляет 32 или более, усталостная долговечность в зоне контакта качения может быть такой, как для стали 1, соответствующей стали «Класса С» по AAR, или более.

[0061] Кроме того, провели испытание на износ методом, схематически показанным на фигуре 8, с использованием колесных испытательных образцов, показанных на фигуре 5(а), из сталей 1-24 и рельсового испытательного образца, показанного на фигуре 5(b), из стали 1. Следует отметить, что в испытании на износ использовали прибор для измерения износа типа Nishihara.

[0062] Конкретные условия испытания были следующими: контактное напряжение по Герцу: 2200 МПа, коэффициент скольжения: 0,8%, и частота вращения: 776 об/мин на колесной стороне и 800 об/мин на рельсовой стороне, и испытание проводили в сухих условиях. После того как испытание провели до достижения числа 5×10⁵ циклов, определили величину износа по разности массы испытательного образца до и после испытания.

[0063] В таблице 2 дополнительно показана величина износа. Кроме того, на фигуре 9 показана взаимосвязь между величиной износа и величиной Fn1, выраженной формулой (1). На фигуре 9 сталь 1 обозначена значком «▲».

[0064] Было обнаружено, что в такой мере, насколько микроструктура представляет собой перлитную микроструктуру, величина износа сокращается пропорционально величине Fn1, выраженной формулой (1), и если значение Fn1 составляет 32 или более, величина износа может быть сделана такой, как для стали 1, или менее, как показано на фигуре 9.

[0065] Когда значение Fn1 превышает 43, формируется бейнитная микроструктура, по меньшей мере частично, как описано выше. Удалось подтвердить, что когда содержится бейнитная микроструктура, то величина износа не снижается, даже если величина Fn1 возрастает, и износостойкость является худшей по сравнению с ситуацией с микроструктурой, в которой преобладает перлит.

[0066] Авторы Ying JIN и др. в издании Railway Technical Research Institute Report, том 19 (2005), № 9, стр. 17, сообщают, что когда увеличивается толщина закаленного слоя, называемого белым слоем, возрастает глубина трещины, и становится вероятным возникновение скалывания (здесь означающего «скалывание», хотя в известных решениях упомянутого как «отслаивание»).

[0067] Таким образом, авторы настоящего изобретения также подробно исследовали влияние, которое прокаливаемость оказывает на скалывание.

[0068] Из сообщения авторов Ying JIN и др. прогнозируется, что по мере того, как прокаливаемость становится выше, толщина белого слоя возрастает, происходит растрескивание, и скалывание сокращает срок службы, и поэтому была исследована взаимосвязь между прокаливаемостью и сроком службы до возникновения трещины в случае, где был сформирован белый слой.

[0069] Более конкретно, использовали «колесные испытательные образцы» с конфигурацией, показанной на фигуре 4(а), из стали 1, стали 2, стали 5, стали 11, стали 12 и стали 14, описанных в таблице 1, и «рельсовый испытательный образец» с конфигурацией, показанной на фигуре 4(b), из стали 1. Толстый белый слой, ведущий к скалыванию, сформировали на испытательных поверхностях «колесного испытательного образца» с помощью YAG-лазера, и после этого провели испытание на усталость в зоне контакта качения, и исследовали срок службы до возникновения трещины (устойчивость к скалыванию). Условия нагревания YAG-лазером были следующими: выходная мощность лазера: 2500 Вт, и скорость подачи: 1,2 м/мин, и белый слой охлаждали на воздухе после нагревания лазером.

[0070] Следует отметить, что условия испытания на усталость в зоне контакта качения были следующими: контактное напряжение по Герцу: 1100 МПа, коэффициент скольжения: 0,28%, частота вращения: 100 об/мин на колесной стороне и 60 об/мин на рельсовой стороне, и испытание проводили с водяной смазкой. Следует отметить, что испытание останавливали через каждые 200 циклов, пока число циклов не достигало 2000 циклов качения, и через каждые 2000 циклов, когда число циклов качения превышало 2000 циклов, и присутствие и отсутствие растрескивания на поверхностях испытательных образцов проверяли визуально.

[0071] В результате было найдено, что толщина белого слоя возрастает с увеличением значения Fn2, выраженного формулой (2), которое коррелирует с величиной «М50%», которая является показателем прокаливаемости, и соответственно этому внезапно сокращается срок службы до возникновения трещины, как показано на фигурах 10 и 11.

[0072] Кроме того, было обнаружено, что, когда величина Fn2 превышает 25, срок службы до возникновения трещины предельно сокращается до такой степени, что растрескивание может быть заметным уже при первом визуальном обследовании (а именно, при визуальном обследовании в момент, когда число циклов качения достигает 200 раз).

[0073] Из вышеописанных результатов авторы настоящего изобретения заключили, что, если химический состав стали выдержан так, что величина Fn2, выраженная формулой (2), составляет 25 или менее, можно предотвратить резкое сокращение срока службы до образования трещины, то есть продолжительность службы до возникновения скалывания.

[0074] Затем авторы настоящего изобретения выплавили сталь 1 и стали 25-36 из таблицы 1 в вакуумной печи лабораторного масштаба, получили слитки, способом горячей ковки из соответствующих слитков изготовили круглые стержни с диаметром 70 мм, проводили нагрев и закалку в масле круглых стержней и из внутренних частей с перлитной микроструктурой отобрали образцы для испытания на растяжение при высоких температурах, имеющие диаметр 6 мм и рабочую длину (GL, Gauge length) 25 мм, в соответствии со стандартом ASTM E8 и образцы для испытания на растяжение при нормальной температуре, имеющие диаметр 12,5 мм и GL 50 мм, в соответствии со стандартом ASTM E370.

[0075] С использованием этих испытательных образцов провели испытание на растяжение при температуре 538°С (1000°F) в соответствии со стандартом ASTM Е21 и исследовали влияния, которые компоненты оказывают на предел текучести при высоких температурах. Кроме того, провели испытание на растяжение при нормальной температуре в соответствии со стандартом ASTM Е370. Результаты их показаны в таблице 3. Кроме того, фигуры 12 и 13 соответственно показывают графики, в которых результаты предела текучести при высокой температуре и относительного удлинения при нормальной температуре соотнесены с уровнями содержания ванадия (V).

[0076]

[0077] Как показано в таблице 3 и на фигурах 12 и 13, предел текучести при высокой температуре повышается с ростом содержания V, и относительное удлинение при нормальной температуре улучшается по мере снижения содержания V. Было найдено, что, в частности, сталь с содержанием Si, составляющим 0,4% или более (описанным в чертежах как «высокое содержание Si»), проявляет более высокие значения как предела текучести при высокой температуре, так и относительного удлинения при нормальной температуре, чем сталь с содержанием Si менее 0,4% (указанным в чертежах как «низкое содержание Si»).

[0078] Из вышеуказанного исследования следует, что для получения достаточных предела текучести при высокой температуре и относительного удлинения при нормальной температуре является эффективным содержание Si на уровне 0,4% или более и содержание V в диапазоне от 0,02% до 0,12%.

[0079] Настоящее изобретение было выполнено на основе вышеописанных обнаруженных фактов, и его сущность заключается в колесной стали, показанной в нижеследующих пунктах (А) и (В).

[0080] (А) Колесная сталь, включающая, в % по массе: С: от 0,65 до 0,84%; Si: от 0,4 до 1,0%; Mn: от 0,50 до 1,40%; Cr: от 0,02 до 0,13%; S: 0,04% или менее, и V: от 0,02 до 0,12%, в которой величина Fn1, выраженная нижеследующей формулой (1), составляет от 32 до 43, и величина Fn2, выраженная нижеследующей формулой (2), составляет 25 или менее, причем остальное количество составляют Fe и примеси, и Р, Cu и Ni в примесях содержатся в количествах Р: 0,05% или менее, Cu: 0,20% или менее, и Ni: 0,20% или менее:

Fn1=2,7+29,5×C+2,9×Si+6,9×Mn+10,8×Cr+30,3×Mo+44,3×V .... (1)

Fn2=exp(0,76) × exp(0,05×C) × exp(1,35×Si) × exp(0,38×Mn) × exp(0,77×Cr) × exp(3,0×Mo) × exp(4,6×V) .... (2),

где каждый символ элемента в формулах (1) и (2) означает содержание (% по массе) каждого элемента.

[00810] (В) Колесная сталь согласно пункту 1, включающая, в % по массе, Mo: 0,07% или менее, вместо части Fe, и совокупное содержание V и Mo составляет от 0,02 до 0,12%.

[0082] «Примеси» имеют отношение к компонентам, которые примешиваются в стальной материал из сырьевых материалов, таких как руды и скрап, и т.д., или другими путями, когда стальной материал получают в промышленности.

ПРЕИМУЩЕСТВА ИЗОБРЕТЕНИЯ

[0083] Колесная сталь согласно настоящему изобретению является превосходной в отношении баланса между износостойкостью, усталостной прочностью в зоне контакта качения и устойчивостью к скалыванию и может обеспечить длительный срок службы колеса. По сравнению с колесом из стали для железнодорожного колеса «Класса С» по AAR, колесо из колесной стали согласно настоящему изобретению обеспечивает величину износа такого же уровня или менее и снижает ее максимум на 30%, и усталостную долговечность в зоне контакта качения, эквивалентную или более высокую, и повышенную максимум в 3,2 раза, и имеет низкую вероятность возникновения скалывания. Кроме того, колесная сталь согласно настоящему изобретению имеет как высокотемпературную прочность, так и пластичность, и поэтому проявляет низкую вероятность возникновения TMS и растрескивания на поверхности качения. Соответственно этому колесная сталь согласно настоящему изобретению исключительно благоприятна для применения в качестве колес рельсового транспорта, которые используются в очень суровых условиях окружающей среды, где увеличены расстояния перевозок и повышены грузоподъемности.
