Реферат



259998

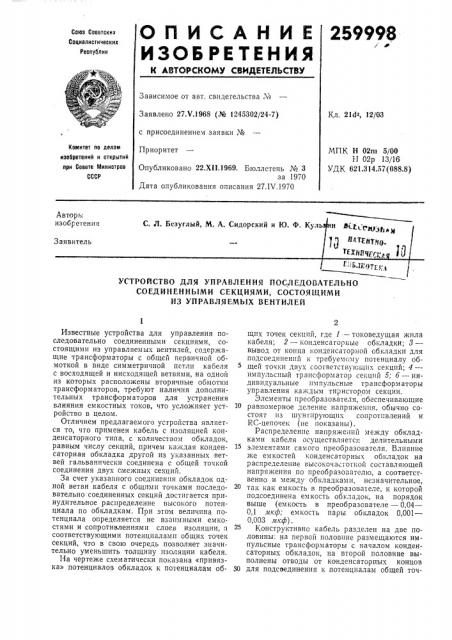

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Кл. 21Ф, 12/03

Заявлено 27 т/.1968 (Ла 1245302/24-7) с присоединением заявки №

Приоритет

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК Н 02m 5/00

EI 02р 13/16

УДК 621.314.57(088.8) Опубликовано 22.XI I.1969. Бюллетень № 3 за 1970

Дата опубликования описания 27.IV.1970

Авторь:

УСТРОЙСТВО ДЛЯ УПРАВЛ ЕНИЯ ПОСЛЕДОВАТЕЛЬНО

СО ЕД И Н ЕН НЫМИ СЕКЦИЯМИ, СОСТОЯ 1ЦИМИ

ИЗ УПРАВЛЯЕМЫХ ВЕНТИЛЕЙ

Известные устройства для управления последовательно соединенными секциями, состоящими из управляемых вентилей, содержащие трансформаторы с общей первичной обмоткой в виде симметричной петли кабеля с восходящей и нисходящей ветвями, на одной из которых расположены вторичные обмотки трансформаторов, требуют наличия дополнительных трансформаторов для устранения влияния емкостных токов, что усложняет устройство в целом.

Отличием предлагаемого устройства является то, что применен кабель с изоляцией конденсаторного типа, с количеством обкладок, равным числу секций, причем каждая конденсаторная обкладка другой из указанных ветвей гальванически соединена с общей точкой соединения двух смежных секций.

3а счет указанного соединения обкладок одной ветви кабеля с общими точками последовательно соединенных секций достигается принудительное распределение высокого потенциала по обкладкам. При этом величина потенциала определяется не взаимными емкостями и сопротивлениями слоев изоляции, а соответствующими потенцпаламн общих точек секций, что в свою очередь позволяет значительно уменьшить толщину изоляции кабеля.

На чертеже схематически показана «привязка» потенциалов обкладок к потенциалам общпх точек секций, где 1 — токоведущая жила кабеля; 2 — конденсаторные обкладки; 3— вывод от конца конденсаторной обкладки для подсоединений к требуемому потенциалу общей точки двух соогветствующпх секций; 4— импульсный трансформатор секций 5; 6 — индивидуальные импульсные трансформаторы управления каждым тнристором секции.

Элементы преобразователя, обеспечивающие равномерное деление напряжения, обычно состоят из шунтпрующпх сопротивлений и

КС-цепочек (не показаны) .

Распределение напряже гий между обкладками кабеля осуществляется делительными элементами самого преобразователя. Влияние же емкостей конденсаторных обкладок на распреде:rerrrre v rcor<очастотной cocr авляющей напряжения по преобразователю, а соответственно и между обкладками, незначительное, 20 так как емкость в преобразователе, к которой подсоединена емкость обкладок, на порядок выше (емкость в преобразователе — 0,04—

0,1 мкф, емкость пары обкладок 0,001—

0,003 лткф) .

25 K,онструктивно кабель разделен на две половины: на первой половине размещаются импульсные трансформаторы с началом конденсаторных обкладок, на второй половине выполнены отводы от конденсаторных концов

30 для подсоединения к потенциалам общей точ259998

Предмет изобретения

I

1

Составитель Г. Бейдер

Техред Т. П. Курилко Корректор P. И. Крочков4.

Редактор Э. Рубаи

Заказ 331/1 Тираж 499 Подписное

ЦЕИИ11И Комитета по делам изобретений и открытий при Совете Министров СССР

Москва УК-35, Раушская наб., д. 4j5

Типография, пр. Сапунова, 2 ки соответствующих секций. Здесь же выполняется электрическая связь кабельной н илы с выводом преобразователя, Благодаря разделению достигнуто снижение влияния протекаемых емкостных токов обкладок на управление тиристорами. В зоне под импульсными трансформаторами сумма емкостных токов обкчадок равна нулю, так как все обкладки, расположенные под импульсным трансформатором, играют роль первичной обмотки и токи в них взаимно встречные.

Подведение потенциала к конденсаторным обкладкам выполняется так, что ем костные токи не протекают через обмотки импульсных трансформаторов как групповых, так и индивидуальныхх.

Устройство для управления последовательно соединенными секцнямн, состоящими из уп5 равляемых вентилей, содержащее трансформаторы с общей первичной обмоткой в виде симметричной петли кабеля с восходящей и нисходящей ветвями, на одной из которых расположены вторичные обмотки трансформаторов, 10 отличаю цееся тем, что, с целью уменьшения толщины изоляции кабеля и снижения влияния емкостных токов, применен кабель с изоляцией конденсаторного типа с количеством обкладок, равным числу секций, и каждая

15 конденсаторная обкладка другой из указанных ветвей соединена с общей точкой соединения двух смежных секций.
