Одноразовый подгузник

Одноразовый подгузник

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

[0001] Настоящее изобретение относится к одноразовому подгузнику, надеваемому на область таза и основание ног и предназначенному для поглощения и удерживания жидкости, такой как моча. В частности, настоящее изобретение относится к одноразовому подгузнику, в котором растягивающийся листовой материал, сконфигурированный таким образом, чтобы эластичные растягивающиеся элементы располагались между листами основного материала, был расположен на участке вокруг талии на стороне передней детали или на стороне задней детали, что позволяет растягиваться детали, охватывающей туловище.

Предпосылки к созданию изобретения

[0002] Известны обычные одноразовые подгузники типа трусов или ленточного типа, при этом часть указанного подгузника охватывает талию передней деталью и задней деталью, выполненными растягивающимися для усиления контакта между подгузником и телом пользователя. Для того, чтобы выполнить часть одноразового подгузника растягивающейся, может быть использовано тканое полотно (эластичное трикотажное полотно), материал которого сам по себе может растягиваться при приложении к нему растягивающей силы. Тем не менее, использование такого тканого полотна для одноразового подгузника является слишком дорогостоящим. Таким образом, известна технология, обеспечивающая изготовление растягивающегося листового материала путем приклеивания ниточного или ленточного эластичного растягивающегося элемента к нерастягивающемуся листовому материалу нетканого полотна или пластиковой пленки в растянутом состоянии для придания нерастягивающемуся листовому материалу растягивающихся свойств и для расположения растягивающегося листового материала одноразового подгузника вокруг туловища.

[0003] Известны изобретения, на которые дается ссылка в Патентной литературе 1 и 2, и в которых раскрывается вышеуказанный одноразовый подгузник, включающий растягивающийся листовой материал.

В одноразовом подгузнике, раскрытом в описании изобретений, на которые дается ссылка в Патентной литературе 1, абсорбент расположен между внутренним листовым материалом и наружным листовым материалом, и растягивающийся листовой материал расположен на участке вокруг талии на стороне задней детали и на стороне передней детали. Растягивающийся листовой материал изготавливают таким образом, чтобы обеспечивалось наклеивание нескольких полос эластичных растягивающихся элементов между листами основного материала в растянутом состоянии. В одноразовом подгузнике, на который дается ссылка в Патентной литературе 1, эластичные растягивающиеся элементы, включенные в растягивающийся листовой материал, разрезают на отрезки на участке, на котором растягивающийся листовой материал перекрываются с абсорбентом, и обеспечивается их нахождение в нерастянутом состоянии.

Далее, в одноразовом подгузнике, раскрытом в Патентной литературе 2, также как и в одноразовом подгузнике раскрытом в Патентной литературе 1, эластичная нить соединена со слоем основного материала в растянутом состоянии, и образуется растягивающийся листовой материал, и растягивающийся листовой материал одноразового подгузника расположен на участке вокруг талии. В одноразовом подгузнике, раскрытом в Патентной литературе 2, эластичный растягивающийся элемент, включенный в растягивающийся листовой материал, соединен под давлением путем тиснения на участке перекрывания с абсорбентом, и эластичная нить отсутствует на участке, соединенном прессованием, либо находится в нерастянутом состоянии, если все же имеется таковая нить.

[0004] В одноразовых подгузниках, описанных в Патентной литературе 1 и 2, эластичный растягивающийся элемент (эластичная нить) находится в нерастянутом состоянии на участке, на котором абсорбент и растягивающийся листовой материал накладываются друг на друга. В такой конфигурации, в которой растягивающийся листовой материал сжимается, в абсорбенте возникают складки или скручивания, и предотвращается возникновение ощущения меньшей комфортности при носке подгузника.

Список библиографических ссылок

Патентная литература

[0005] Патентная литература 1: JP 2008-29749 A

Патентная литература 2: JP 2006-198207 A

Краткое описание существа изобретения

Техническая проблема

[0006] Тем не менее, имеется проблема, заключающаяся в том, что, когда эластичный растягивающийся элемент, расположенный на участке вокруг талии, находится в нерастянутом состоянии на участке, на котором эластичный растягивающийся элемент и абсорбент накладываются друг на друга в соответствии с технологиями, описанными в Патентной литературе, возникает зазор между абсорбентом и участком вокруг талии пользователя при использовании одноразового подгузника, в результате чего ухудшаются контактные свойства подгузника. При ухудшении контактных свойств между подгузником и пользователем элемент листового материала, образующий подгузник, может натереть кожу пользователя и повредить кожу, и, кроме того, отсутствует возможность надежного предотвращения протечки мочи.

[0007] Таким образом, для решения указанных проблем могут быть использованы свойства растягиваемости растягивающегося листового материала, расположенного на участке вокруг талии, даже на участке, на котором растягивающийся листовой материал и абсорбент накладываются друг на друга. Тем не менее, в том случае, если свойства растягиваемости растягивающегося листового материала проявляется на участке, на котором растягивающийся листовой материал и абсорбент накладываются друг на друга, растягивающее усилие эластичного растягивающегося элемента передается непосредственно абсорбенту, в результате чего в абсорбенте образуются складки или скручивания, и возникает ощущение меньшей комфортности при носке подгузника.

[0008] Таким образом, в настоящее время необходимо создание технологии для предотвращения образования складок или скручиваний в абсорбенте, сохраняя при этом контактные свойства абсорбента и части вокруг талии пользователя, даже для одноразовых подгузников с растягивающимся листовым материалом, расположенным на участке вокруг талии.

Решение проблемы

[0009] Таким образом, изобретатели настоящего изобретения детально рассмотрели решение проблем, свойственных вышеуказанным известным изобретениям. В результате этого растягивающийся листовой материал, изготовленный таким образом, чтобы несколько эластичных растягивающихся элементов размещалось между листами основного материала, расположен на участке по линии талии подгузника, при этом эластичные растягивающиеся элементы, включенные в растягивающийся листовой материал, расположены на участке, перекрывающемся с абсорбентом, в результате чего исключается контакт эластичных растягивающихся элементов, находящихся на перекрывающемся участке со слоем основного материала. В соответствии с этим, эластичные растягивающиеся элементы расположены на участке, на котором растягивающийся листовой материал и абсорбент накладываются друг на друга, и, таким образом, могут быть сохранены контактные свойства абсорбента и участка вокруг талии пользователя. Далее, эластичные растягивающиеся элементы расположены на участке, на котором растягивающийся листовой материал и абсорбент накладываются друг на друга, не соединены со слоем основного материала, и усилие растягиваемости не передается непосредственно абсорбенту. Таким образом, обеспечивается предотвращение возникновения складок или скручиваний в абсорбенте. Далее, изобретатели пришли к заключению, что проблемы, связанные с известными технологиями, могут быть решены на основе вышеприведенных сведений и завершили разработку настоящего изобретения.

В частности, в приведенном описании настоящего изобретения данное изобретение имеет нижеприведенную конструкцию.

[0010] Настоящее изобретение относится к одноразовому подгузнику.

Одноразовый подгузник настоящего изобретения включает проницаемый для жидкости внутренний листовой материал 1, непроницаемый для жидкости наружный листовой материал 2, абсорбент 3, расположенный между внутренним листовым материалом 1 и наружным листовым материалом 2, на участке, включающем участок промежности, и растягивающийся листовой материал 4, расположенный между внутренним листовым материалом 1 и наружным листовым материалом 2 в обеих частях передней детали и задней детали или в одной части передней детали или задней детали.

В данном случае растягивающийся листовой материал 4 включает слой основного материала 41 и несколько эластичных растягивающихся элементов 42, расположенных в поперечном направлении одноразового подгузника и размещенных между листами основного материала 41 в растянутом состоянии на определенном расстоянии друг от друга в продольном направлении одноразового подгузника.

Кроме того, растягивающийся листовой материал 4 снабжен перекрывающим участком 43, включающим зону, перекрывающуюся с частью абсорбента 3, если смотреть в поперечном направлении.

Кроме того, несколько эластичных растягивающихся элементов 42 последовательно расположено в поперечном направлении на перекрывающем участке 43.

Далее несколько эластичных растягивающихся элементов 42 не соединено между листами основного материала 41 на центральном участке 43а, который перекрывается с частью абсорбента 3, частью перекрывающего участка 43, и соединено между листами основного материала 41 на боковых участках 43b, расположенных за пределами центрального участка 43а перекрывающего участка 43 в поперечном направлении.

[0011] В соответствии с описанием конструкции, в то время как несколько эластичных растягивающихся элементов 42, включенных в растягивающийся листовой материал 4, расположено на центральном участке 43а, который перекрывается с абсорбентом 3, несколько эластичных растягивающихся элементов 42 не соединено между листами основного материала 41. Следовательно, эластичные растягивающиеся элементы 42 располагаются на центральном участке 43а, на котором растягивающийся листовой материал 4 и абсорбент 3 накладываются друг на друга, в результате чего абсорбент 3 может плотно прилегать к коже пользователя при сжатии эластичных растягивающихся элементов 42. Далее, эластичные растягивающиеся элементы 42 расположены на центральном участке 43а, на котором растягивающийся листовой материал 4 и абсорбент 3 накладываются друг на друга таким образом, чтобы сохранялась растягиваемость растягивающегося листового материала 4, и, таким образом, часть по линии талии подгузника может быть в достаточной степени растянута, в результате чего улучшается ощущение комфортности при носке подгузника. При этом эластичные растягивающиеся элементы 42 не соединены между листами основного материала 41 на центральном участке 43а, на котором растягивающийся листовой материал 4 и абсорбент 3 накладываются друг на друга. Таким образом, абсорбент 3 не может быть втянут внутрь в поперечном направлении даже при сжатии эластичных растягивающихся элементов 42, и обеспечивается предотвращение возникновения складок или скручиваний в абсорбенте. Следовательно, настоящее изобретение обеспечивает сохранение контактных свойств абсорбента, а также сохранение эстетичной формы абсорбента.

[0012] В соответствии с настоящим изобретением предпочтительно, чтобы растягивающийся листовой материал 4 дополнительно включал неперекрывающий участок 44, неперекрывающийся с частью абсорбента 3, если смотреть в поперечном направлении. Далее предпочтительно, чтобы несколько эластичных растягивающихся элементов 42 последовательно располагалось в поперечном направлении и соединялось между листами основного материала 41 на неперекрывающем участке 44.

[0013] В соответствии с описанием конструкции растягивающийся листовой материал 4 включает неперекрывающий участок 44, т.е. участок, неперекрывающийся с абсорбентом 3 и располагающийся в поперечном направлении, и несколько эластичных растягивающихся элементов 42 последовательно расположено на неперекрывающем участке 44 и соединено между листами основного материала 41, в результате чего улучшаются контактные свойства не только конечной части абсорбента 3, но также и его периферийной части. В соответствии с этим улучшается ощущение комфортности при носке подгузника.

[0014] Предпочтительно, чтобы одноразовый подгузник настоящего изобретения дополнительно включал, по меньшей мере, пару правых и левых деталей застежки 5, присоединенных как к правому, так и левому боковым участкам передней детали или задней детали таким образом, чтобы они выступали в направлении наружу от как правой, так и левой кромок в поперечном направлении. Застежки 5 могут быть присоединены к наружной поверхности передней детали или задней детали подгузника. Застежки 5 крепятся к внешней поверхности подгузника, благодаря чему одноразовый подгузник может быть надет на участок тела вокруг талии пользователя.

В этом случае растягивающийся листовой материал 4 располагается на участке, на котором размещены застежки 5 передней детали или задней детали. Далее предпочтительно, чтобы несколько эластичных растягивающихся элементов 42, включенных в растягивающийся листовой материал 4, располагалось в поперечном направлении на внутренних сторонах зафиксированных концов, на которых застежки 5 крепятся к правому и левому боковым участкам.

[0015] В соответствии с описанием конструкции предпочтительно, чтобы эластичные растягивающиеся элементы 42, включенные в растягивающийся листовой материал 4, располагались на внутренних сторонах в поперечном направлении зафиксированных концов пары застежек 5. Участок между парой застежек 5 соответствует участку по линии талии подгузника. Таким образом, обеспечивается растягиваемость между парой застежек 5, в результате чего пользователь может носить подгузник, растягивая застежки 5 при носке подгузника. Далее, растягиваемость обеспечивается между парой застежек 5, в результате чего участок по линии талии подгузника создает ощущение комфортности. Кроме того, предпочтительно, чтобы оба концевых участка в поперечном направлении нескольких эластичных растягивающихся элементов 42, включенных в растягивающийся листовой материал 4, не перекрывались с зафиксированными концами застежек 5. Если оба концевых участка эластичных растягивающихся элементов 42 перекрываются с застежками 5, застежки 5 деформируются при сжатии эластичных растягивающихся элементов 42, и функциональные свойства застежек 5 ухудшаются, и, следовательно, возникают трудности с надеванием одноразового подгузника. Оба концевых участка эластичных растягивающихся элементов 42 выполнены таким образом, чтобы они не перекрывались с зафиксированными концами застежек 5, в результате чего существует возможность избежать подобной проблемы.

[0016] В соответствии с настоящим изобретением предпочтительно, чтобы несколько эластичных растягивающихся элементов 42, включенных в растягивающийся листовой материал 4, было расположено приблизительно на постоянном расстоянии в продольном направлении. Упоминаемое в настоящем описании словосочетание «приблизительно постоянное» включает не только случай, когда значения расстояния между несколькими эластичными растягивающими элементов 42 полностью соответствуют друг другу, но также и случай, когда несколько эластичных растягивающихся элементов 42 расположено на определенном расстоянии друг от друга в диапазоне погрешностей ±5% или менее, когда среднее значение расстояния между несколькими эластичными растягивающимися элементами 42 составляет 100%.

[0017] В соответствии с описанием конструкции несколько эластичных растягивающихся элементов 42 расположено приблизительно на постоянном расстоянии, в результате чего сборки (складки) равномерно образуются на участке по линии талии подгузника, и внешний вид подгузника становится эстетичным.

[0018] В соответствии с настоящим изобретением предпочтительно, чтобы растягивающийся листовой материал 4 располагался на расстоянии от концевой кромки передней детали или задней детали, на которой растягивающийся листовой материал 4 расположен в поперечном направлении.

[0019] В соответствии с описанием конструкции растягивающийся листовой материал 4 расположен на расстоянии от концевой кромки подгузника в продольном направлении, в результате чего маловероятно, что жесткость самого растягивающегося листового материала 4 будет передаваться телу пользователя, что повышает ощущение комфортности при носке подгузника.

[0020] В соответствии с настоящим изобретением двухслойные или многослойные листы основного материала 41, включенные в растягивающийся листовой материал 4, уложены слоями между эластичными растягивающимися элементами 42 и абсорбентом 3 на перекрывающем участке 43.

[0021] В соответствии с вышеприведенным описанием в соответствии с настоящим изобретением эластичные растягивающиеся элементы 42 не соединены между слоями основного материала 41 на центральном участке 43а, на котором растягивающийся листовой материал 4 и абсорбент 3 накладываются друг на друга, в результате чего абсорбент 3 не может быть деформирован даже при сжатии растягивающегося листового материала 41. Кроме того, в предпочтительных примерах осуществления настоящего изобретения с целью повышения вышеуказанного эффекта двухслойные или многослойные листы основного материала 41 уложены слоями между эластичными растягивающимися элементами 42 и абсорбентом 3 на перекрывающем участке 43, включающей участок, на котором растягивающийся листовой материал 4 перекрываются с абсорбентом 3. Соответственно, двухслойные или многослойные листы основного материала 41 уложены слоями на участке, контактирующим с абсорбентом 3. Таким образом, маловероятно, что сжимающее усилие эластичных растягивающихся элементов 42 будет передаваться абсорбенту 3, и величина деформации абсорбента 3 может быть сведена до минимума.

Полезные эффекты настоящего изобретения

[0022] В соответствии с настоящим изобретением, в то время как несколько эластичных растягивающихся элементов 42, включенных в растягивающийся листовой материал 4, расположено на центральном участке 43а, который перекрывается с абсорбентом 3, несколько эластичных растягивающихся элементов 42 не соединено между листами основного материала 41. Следовательно, эластичные растягивающиеся элементы 42 располагаются на центральном участке 43а, на котором растягивающийся листовой материал 4 и абсорбент 3 накладываются друг на друга, в результате чего абсорбент 3 может плотно прилегать к коже пользователя при сжатии эластичных растягивающихся элементов 42. Далее, эластичные растягивающиеся элементы 42 расположены на центральном участке 43а, на котором растягивающийся листовой материал 4 и абсорбент 3 накладываются друг на друга, в результате чего сохраняется растягиваемость растягивающегося листового материала 4. Таким образом, участок по линии талии подгузника может быть в достаточной степени растянут, в результате чего улучшается ощущение комфортности при носке подгузника. При этом эластичные растягивающиеся элементы 42 не соединены между листами основного материала 41 на центральном участке 43а, на котором растягивающийся листовой материал 4 и абсорбент 3 накладываются друг на друга. Таким образом, абсорбент 3 не может быть втянут внутрь в поперечном направлении даже при сжатии эластичных растягивающихся элементов 42, и обеспечивается предотвращение возникновения складок или скручиваний в абсорбенте. Следовательно, настоящее изобретение обеспечивает сохранение контактных свойств абсорбента, а также сохранение эстетичной формы абсорбента.

Краткое описание чертежей

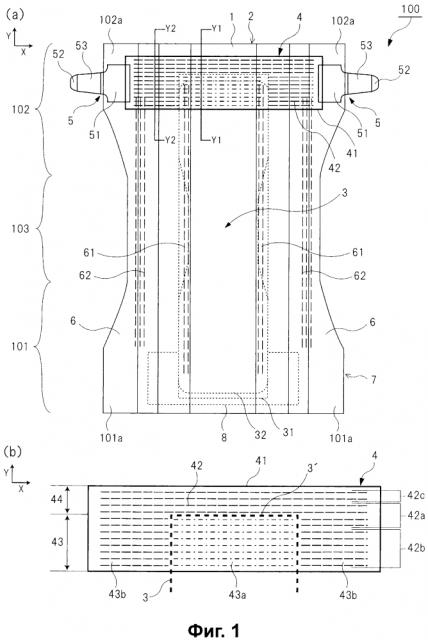

[0023] Фиг. 1(a)-(b) - пример одноразового подгузника в соответствии с примером осуществления настоящего изобретения.

Фиг. 1(a) - развернутая схема одноразового подгузника.

Фиг. 1(b) - отдельное и увеличенное изображение растягивающегося листового материала.

Фиг. 2 - схематическое представление в поперечном сечении по линии разреза Y1-Y1, проиллюстрированной на Фиг. 1(a).

Фиг. 3 - схематическое представление в поперечном сечении по линии разреза Y2-Y2, проиллюстрированной на Фиг. 1(a).

Фиг. 4(a)-(c) - примеры конструкций растягивающегося листового материала, включенного в одноразовый подгузник настоящего изобретения.

Фиг. 4(a) - пример, в котором слой основного материала изготавливают таким образом, чтобы однолистовой элемент был сложен пополам.

Фиг. 4(b) - пример, в котором слой основного материала выполнен из двухлистовых элементов.

Фиг. 4(c) - пример, в котором слой основного материала выполнен из однолистового элемента, и поперечное сечение слоя основного материала выполнено в виде восьмерки.

Фиг. 5(a)-(b) - примеры конструкций растягивающегося листового материала, включенного в одноразовый подгузник настоящего изобретения.

Фиг. 5(a) - пример, в котором поперечное сечение одного слоя основного материала выполнено в виде восьмерки, и листы основного материала уложены в два слоя между эластичными растягивающимися элементами и абсорбентом.

Фиг. 5(b) - пример, в котором эластичные растягивающиеся элементы обернуты одним слоем основного материала, и листы основного материала уложены в два слоя между эластичными растягивающимися элементами и абсорбентом.

Фиг. 6(a)-(d) - примеры конструкций растягивающегося листового материала, включенного в одноразовый подгузник настоящего изобретения.

Фиг. 6(a) - пример, в котором участок внутренней поверхности и участок наружной поверхности растягивающегося листового материала, сложенного пополам, взаимно соединены на участке зазоров эластичных растягивающихся элементов.

Фиг. 6(b) - пример, в котором участок наружной поверхности растягивающегося листового материала, сложенного пополам, имеет выступы на участке зазоров эластичных растягивающихся элементов.

Фиг. 6(c) - пример, в котором участок внутренней поверхности и участок наружной поверхности слоя основного материала термически сварены на участке зазоров эластичных растягивающихся элементов с помощью нагретой иглы.

Фиг. 6(d) - пример, в котором эластичные растягивающиеся элементы зафиксированы в состоянии, при котором образуются складки на участке внутренней поверхности и на участке наружной поверхности растягивающегося листового материала.

Описание примеров осуществления настоящего изобретения

[0024] Ниже приведено описание примеров осуществления настоящего изобретения со ссылкой на рисунки. Настоящее изобретение не ограничено описанными ниже примерами осуществления, и включает соответствующим образом измененные примеры осуществления, не выходящие за пределы объема изобретения, что должно быть очевидно специалистам в данной области техники из приведенных ниже примеров осуществления настоящего изобретения.

Следует отметить, что в описании настоящей заявки «от А до В» означает «от А до В, включительно».

Далее, в описании настоящей заявки «продольное направление» является продольным направлением одноразового подгузника, имеющего вытянутую форму в продольном направлении, и означает направление, соединяющее переднюю деталь и заднюю деталь одноразового подгузника (направление вверх и вниз на Фиг. 1(a) и 1(b)). Далее, «поперечное направление» является поперечным направлением одноразового подгузника, имеющего вытянутую форму в продольном направлении, и означает направление, абсолютно перпендикулярное продольному направлению (направление влево и вправо на Фиг. 1(a) и 1(b)). Далее, «направление толщины» является направлением, в котором элементы листового материала, образующие одноразовый подгузник, накладываются друг на друга, и означает направление, стереоскопически перпендикулярное продольному направлению и поперечному направлению (направление вправо и влево на Фиг. 2).

Далее, для более легкого понимания направления в трехмерном пространстве на каждом рисунке проиллюстрированы ортогональные координаты X, Y, Z. На каждом из рисунков ось X представляет поперечное направление, ось Y представляет продольное направление, и ось Z представляет направление толщины.

[0025] На Фиг. 1(a) представлена развернутая схема, иллюстрирующая пример одноразового подгузника ленточного типа 100, и проиллюстрировано состояние одноразового подгузника 100, если смотреть со стороны поверхности, находящейся в контакте с кожей пользователя (поверхность контакта с кожей), при использовании одноразового подгузника 100. На Фиг. 1(b) представлена концептуальная схема отдельного и увеличенного изображения растягивающегося листового материала 4, включенного в одноразовый подгузник 100.

Как проиллюстрировано на Фиг. 1(a), одноразовый подгузник 100 ленточного типа имеет вытянутую форму в продольном направлении и разделен на переднюю деталь 101, закрывающую брюшную часть пользователя, заднюю деталь 102, закрывающую спинную часть пользователя, и промежностный участок 103, который располагается на промежности пользователя, в продольном направлении при использовании одноразового подгузника.

[0026] Промежностный участок 103 является участком, расположенным между передней деталью 101 и задней деталью 102. Одноразовый подгузник 100 включает абсорбент 3, размещенный от передней детали 101 до задней детали 102, при этом он имеет промежностный участок 103 в центре. Абсорбент 3 предназначен для поглощения и удержания жидкости, такой как моча. Например, абсорбент 3 выполнен таким образом, чтобы абсорбирующий материал 31 для впитывания и удержания жидкости организма или мочи пользователя был заключен между центральными покровными листами 32 со стороны поверхности контакта с кожей и со стороны поверхности, не контактирующей с кожей. В качестве материала абсорбента 31 может быть использован, например, материал, получаемый способом, при котором распушенную целлюлозу и суперабсорбирующий полимер перемешивают и формуют в виде прокладки. Пример распушенной целлюлозы включает материал, получаемый методом фибриллирования древесной целлюлозы или недревесной целлюлозы с образованием хлопьев. Пример суперабсорбирующего полимера включает полиакрилат натрия. Далее центральные покровные листы 32 выполняют из гидрофильных листовых материалов. В качестве гидрофильных листовых материалов могут быть использованы ткань, абсорбирующая бумага, или гидрофилизированный нетканый материал. Предпочтительно придавать форму абсорбенту 3 таким образом, чтобы материал абсорбента 31 формовали в виде песочных часов, например, располагали его между прямоугольными центральными покровными листами 32, как проиллюстрировано на Фиг. 1(a) (вид сверху). Следует отметить, что в качестве формы материала абсорбента 31 могут быть использованы, например, может быть использована обычная форма, такая как прямоугольная форма, округло-овальная форма или Т-образная форма.

[0027] Абсорбент 3 покрыт проницаемым для жидкости внутренним листовым материалом 1 со стороны поверхности (поверхность контакта с кожей), контактирующей с кожей пользователя, и покрыт непроницаемым для жидкости наружным листовым материалом 2 со стороны поверхности (поверхность, не контактирующая с кожей), не контактирующей с кожей с обратной стороны. Таким образом, такая жидкость, как моча, проникает во внутренний листовой материал 1, впитывается, удерживается в абсорбенте 3 и предотвращается ее протекание наружу за счет наружного листового материала 2. В качестве проницаемого для жидкости материала, образующего внутренний листовой материал 1, могут быть использованы тканый материал, нетканый материал или пористая пленка. В частности, в качестве проницаемого для жидкости материала предпочтительно использовать гидрофилизированный нетканый материал, изготовленный из термопластичного полимера, такого как полипропилен, полиэтилен, полиэфир или нейлон. Далее, в качестве непроницаемого для жидкости материала I, образующего наружный листовой материал 2, предпочтительно использовать непроницаемую для жидкости пленку, изготовленную из полимера, такого как полиэтилен. В частности, в качестве непроницаемого для жидкости материала, предпочтительно использовать микропористую полиэтиленовую пленку. Микропористая полиэтиленовая пленка выполнена с большим количеством микроотверстий размером приблизительно 0,1 мкм. Микропористая полиэтиленовая пленка непроницаема для жидкости, но является влагопроницаемой, и, таким образом, способна предотвратить запотевание внутри подгузника.

[0028] Далее, пара правого и левого боковых слоев 6 может быть расположена по обеим сторонам абсорбента 3 в поперечном направлении. Боковые слои 6 предпочтительно изготовлены из материала имеющего высокую воздухопроницаемость и при этом характеризующегося гидрофобностью. Кроме того, одни концы боковых слоев 6 зафиксированы на поверхности внутреннего листового материала 1, и растягивающиеся элементы трехмерных сборок 61 прикреплены к другим концам в растянутом состоянии, в результате чего обеспечивается образование трехмерных сборок. Трехмерные сборки расположены в вертикальном направлении, обеспечивающем контакт с кожей пользователя, и за счет сжимающей силы при сжатии растягивающихся элементов трехмерных сборок 61 прижимаются к коже. Вертикально расположенные трехмерные сборки функционируют в качестве предотвращающего утечку барьера, не допускающего протекание жидкости с правой и левой сторон внутреннего листового материала 1. Далее, растягивающиеся элементы 62 охватывающих ногу сборок прикреплены в растянутом состоянии вблизи частей боковых слоев 6, формирующих охватывающие ноги отверстия, в результате чего обеспечивается образование окружающих ноги сборки. За счет формирования окружающих ноги сборок, повышаются контактные свойства вокруг ног пользователя при надетом подгузнике.

[0029] Далее, для усиления наружного листового материала 2 и улучшения восприятия на ощупь покрывающий листовой материал 7 (см. Фиг. 2) может быть уложен на не контактирующую с кожей сторону поверхности наружного листового материала 2. В качестве материала, образующего покрывающий листовой материал 7, может быть использован, например, нетканый материал или нетканый материал, изготовленный гидравлическим холстоформированием из термопластичного полимера, такого как полиэтилен, полипропилен или полиэфир.

[0030] Далее, как проиллюстрировано на Фиг. 1(a), одноразовый подгузник 100 ленточного типа включает боковые клапана 101а и 102а в передней детали 101 и задней детали 102, при этом боковые клапана 101а и 102а отходят в направлении как правой, так и левой сторон в поперечном направлении. Пара правой и левой застежек 5 присоединена к боковому клапану 102а, выполненному на задней детали 102, и выступает наружу за боковые кромки правостороннего и левостороннего клапанов в поперечном направлении. Каждая застежка 5 имеет зафиксированный конец 51, перекрывающий боковой клапан 102а, и выступающую деталь 52, отходящую от боковой кромки бокового клапана 102а. Кроме того, на контактирующей с кожей стороне поверхности выступающих деталей 52 застежек 5 размещены зацепляющие элементы 53. При этом, передняя накладка 8 для фиксации зацепляющих элементов 53 застежек 5 размещена на не контактирующей с кожей стороне поверхности передней детали 101. Таким образом, одноразовый подгузник 100 ленточного типа может быть надет на пользователя путем зацепления зацепляющих элементов 53 застежек 5, присоединенных к задней детали 102, с передней накладкой 8, размещенной на передней детали 101 при наложении задней детали 102 на спинную часть пользователя, и передней детали 101 - на спинную часть пользователя. Застежки 5 и передняя накладка 8 могут зацепляться друг с другом с помощью адгезива или липкой ленты, или могут быть выполнены в виде механически соединяемой плоской застежки. Например, в качестве крепежного устройства, входящего в зацепление с зацепляющимися элементами 53 застежек 5 и передней накладкой 8, в частности, предпочтительно использовать плоскую застежку, обеспечивающую фиксацию путем механического соединения материала с крючками (охватываемые элементы) и материала с петлями (охватывающие элементы). Плоская застежка выполнена из сочетания материала с крючками с большим количеством выступов (в виде крючков, в виде «грибка» или иной формы) на поверхности, и материала с петлями, имеющего, например, петлеобразные волокна, расположенные на поверхности. Например, материал с крючками может быть использован в виде зацепляющих элементов 53 застежек 5, и материал с петлями может быть выполнен на внешней поверхности передней накладки 8. В плоской застежке при прилипании материала с крючками к поверхности материала с петлями большое количество крючков входит в зацепление с поверхностью материала с петлями. Таким образом, плоская застежка может быть прочно зафиксирована в состоянии, при котором материал с крючками и материал с петлями являются легко разъединяемыми, и застежка является предпочтительной в плане ее многократного использования и прочной фиксации.

[0031] Следует отметить, что застежки 5 могут быть присоединены к боковому клапану 101а передней детали 101 вместо бокового клапана 102а задней детали 102. В этом случае передняя накладка 8 может быть размещена на не контактирующей с кожей стороне поверхности задней детали 102. Кроме того, вместо одной пары на правом и левом боковых клапанах могут быть размещены также две или несколько пар застежек 5.

[0032] В соответствии с настоящим изобретением растягивающийся листовой материал 4 размещен в одной части передней детали 101 или задней детали 102, либо в обеих частях передней детали 101 и задней деталь 102 между внутренним листовым материалом 1 и наружным листовым материалом 2. В примере осуществления настоящего изобретения, проиллюстрированном на Фиг. 1(a), растягивающийся листовой материал 4 размещен на части задней детали 102, к которой прикреплена застежки 5. Растягивающийся листовой материал 4 имеет конструкцию, обеспечивающую растягиваемость части по линии талии подгузника. Ниже, в частности, приведено описание конфигурации растягивающегося листового материала 4.

[0033] На Фиг. 2 проиллюстрировано поперечное сечение одноразового подгузника по линии разреза Y1-Y1, проиллюстрированной на Фиг. 1(a). Далее, на Фиг. 3 проиллюстрировано поперечное сечение одноразового подгузника по линии разреза Y2-Y2, проиллюстрированной на Фиг. 1(a). На Фиг. 2 и 3 проиллюстрирован растягивающийся листовой материал 4 одноразового подгузника в соответствии с примером осуществления настоящего изобретения. Следует отметить, что на рисунках на Фиг. 2 и 3 элементы листового материала, образующие одноразовый подгузник, имеют теоретическую толщину. Тем не менее, исходно различные листовые материалы являются исключительно тонкими, и их толщина незначительна.

[0034] Как проиллюстрировано на Фиг. 1(a) и 1(b)-3, растягивающийся листовой материал 4 выполнен из нерастягивающегося слоя основного материала 41 и нескольких нитевидных или ленточных эластичных растягивающихся элементов 42. Несколько эластичных растягивающихся элементов 42 расположено в поперечном направлении подгузника и размещено между листами основного материала 41 в растянутом состоянии на определенном расстоянии друг от друга в продольном направлении подгузника. В примере осуществления настоящего изобретения, проиллюстрированном на Фиг. 2, слой основного материала 41 выполнен из одного листового элемента и сложен у сложенной части 41c, расположенной около промежностной части, и образует часть внутренней поверхности 41а расположенную у стороны поверхности контакта с кожей и часть наружной поверхности 41b расположенную на не контактирующей с кожей стороне поверхности. Далее, несколько эластичных растягивающихся элементов 42 размещено между частью внутренней поверхности 41а и частью наружной поверхности 41b слоя основного материала 41 в растянутом состоянии. Таким образом, при сжатии нескольких эластичных растягивающихся элементов 42, слой основного материала 41 подвергается воздействию сжимающей силы растягивающихся элементов 42 и сжимается таким образом, чтобы сборки (складки), обладающие высокими упругими свойствами, образовывались на растягивающемся листовом материале 4.

[0035] Р
