Сборный элемент и устанавливаемая в нем конструкция задней стенки

Сборный элемент и устанавливаемая в нем конструкция задней стенки

Иллюстрации

Показать все

Реферат

Настоящее изобретение относится к сборному элементу и, в частности, к мебели.

Изобретение относится к различным усовершенствованиям, которые могут использоваться в таком сборном элементе, при этом некоторые из них относятся к конструкциям задней стенки, устанавливаемой в сборном элементе.

В частности, изобретение относится к различным изобретательским идеям, пригодным для использования с мебелью, которая продается в разобранном виде и должна собираться самим покупателем. В этом случае изобретение относится, прежде всего, к так называемой сборно-разборной мебели.

В частности, изобретение относится к сборным элементам, содержащим конструкции, которые с помощью соответствующих профилей могут соединяться друг с другом с обеспечением фиксации, например, такого типа, как раскрыто в WO 2010/070472 и WO 2010/070605.

Использование таких профилей, которые предусмотрены в самих конструктивных частях и выполнены по все длине или на большей части как одно целое с конструктивными частями, обеспечивает преимущество, состоящее в том, что не требуется никаких отдельных элементов для соединения элементов в форме панели под углом, например, соединительных элементов, состоящих из металла; или, по меньшей мере, применение таких отдельных элементов может быть ограничено до минимума. Другое преимущество состоит в том, что такие профили просто могут быть отфрезерованы в элементах в форме панели, и по всему угловому соединению может быть образовано непрерывное фиксирующее соединение.

Настоящее изобретение относится к различным аспектам, с помощью которых сборные элементы, в частности, мебель и, в частности, мебель вышеуказанного типа, могут быть дополнительно оптимизированы. В этом случае главная задача состоит в том, чтобы предложить мебель, из которой, по меньшей мере, несколько комплектующих частей и, предпочтительно, все части могли быть легко изготовлены с низкими затратами и могли быть легко собраны, обеспечивая при этом сборку надлежащего предмета мебели, предпочтительно с минимальным количеством вспомогательных изделий, в частности, с минимальным количеством крепежных элементов, винтов и т.п.

Согласно ряду описанных ниже аспектов, изобретение также относится к получению сборного элемента, в котором его задняя стенка может быть установлена после сборки вышеуказанного элемента. Таким образом, всегда имеется возможность установить заднюю стенку в последнюю очередь, даже когда она должна быть установлена на более раннем этапе, и сборщик, к примеру, забыл установить заднюю стенку.

По первому аспекту изобретение относится к сборному элементу, в частности, к предмету мебели, при этом сборный элемент содержит, по меньшей мере, заднюю стенку, а также несколько конструктивных частей, образующих всю конструкцию, в которой должна быть установлена задняя стенка; при этом задняя стенка образует заднюю сторону сборного элемента и состоит из одной или нескольких частей задней стенки; отличающемуся тем, что сборный элемент содержит гнезда для установки, по меньшей мере, одной из частей задней стенки и, предпочтительно, всех частей задней стенки, которые выполнены таким образом, что вышеуказанная часть задней стенки может вставляться со скольжением в гнезда, начиная с задней стороны сборного элемента, в частности, из положения, которое отличается от конечной плоскости, в которой будет расположена часть задней стенки в окончательном положении. Понятно, что поскольку задняя стенка может вставляться со скольжением в гнезда, начиная с другой плоскости, образуется конструкция, обеспечивающая, плавную установку задней стенки в сборный элемент.

Предпочтительно, сборный элемент выполнен таким образом, что когда все конструктивные части, к которым должна крепиться задняя стенка, собраны друг с другом, задняя стенка, как указано выше, может быть вставлена в гнезда.

Предпочтительно, сборный элемент отличается тем, что конструктивные части состоят из элементов в форме панели, и что гнезда содержат канавки для одной или нескольких частей задней стенки, которые предусмотрены в соответствующих элементах в форме панели, в которых выполнены один или несколько предпочтительно, местных проходов между канавками и задней стороной сборного элемента, что позволяет вставлять со скольжением в канавки вышеуказанную часть задней стенки, начиная от задней стороны, через один или несколько проходов. Таким образом, части задней стенки могут плавно вставляться в сборный элемент без необходимости прикладывания значительного усилия к вышеуказанным частям задней стенки.

С практической точки зрения предпочтительно, чтобы соответствующая часть задней стенки, соответствующие части задней стенки, соответственно, могли вставляться со скольжением в гнезда посредством изгибания.

Согласно ряду характеристик, гнезда состоят из канавок, при этом такие канавки предусмотрены в сборном элементе согласно любой из следующих характеристик:

- канавки расположены, по меньшей мере, на двух противоположных краях задней стороны сборного элемента;

- канавки расположены, по меньшей мере, на двух противоположных краях задней стороны сборного элемента, а также на третьем крае в поперечном направлении относительно двух вышеуказанных противоположных краев;

- канавки расположены на первой паре противоположных краев задней стороны сборного элемента, а также на второй паре противоположных краев, ориентированных в поперечном направлении относительно первой пары противоположных краев.

В наиболее предпочтительном варианте выполнения такой сборный элемент отличается тем, что одна или несколько вышеуказанных частей задней стенки на первой паре противоположных краев могут смещаться в вышеуказанных канавках до тех пор, пока вышеуказанные части также не будут расположены в канавках, предусмотренных во второй паре противоположных краев. Таким образом, обеспечивается, что задняя панель может плавно крепиться, практически, ко всем краям.

Согласно отличительной характеристике, вся конструкция выполнена таким образом, что соответствующая часть задней стенки, соответствующие части задней стенки, соответственно, могут вставляться со скольжением в первую пару канавок, начиная от задней стороны сборного элемента, так чтобы последовательно перемещаться со скольжением в первую канавку второй пары канавок, после чего соответствующая часть задней стенки, соответствующие части задней стенки, соответственно, перемещаются со скольжением назад до тех пор, порка задняя стенка также не сядет во вторую канавку второй пары канавок.

Согласно отличительной характеристике, такая часть задней стенки, такие части задней стенки, соответственно, установлены в соответствующих гнездах, начиная от одного края задней стороны.

Согласно альтернативному варианту, сборный элемент содержит, по меньшей мере, две части задней стенки, которые, начиная от одного прохода, могут вставляться со скольжением в соответствующие канавки в противоположных направлениях.

Согласно конкретному варианту выполнения, сборный элемент отличается тем, что задняя стенка содержит несколько частей задней стенки и/или несколько частей задней стенки, состоящих из нескольких частей, которые в собранном состоянии, по существу, расположены близко друг к другу, при этом один или несколько из образованных переходов и, предпочтительно, все переходы расположены сзади полок или перегородок, которые предусмотрены в сборном элементе. Таким образом, все переходы надлежащим образом скрыты от обзора.

В конкретном практическом варианте выполнения одно или несколько гнезд образованы с помощью углубления в соответствующей конструктивной части, и это углубление перекрыто в направлении задней стороны отделочной лентой, при этом вышеуказанные проходы выполнены как местные вырезы в отделочной ленте.

По второму аспекту изобретение относится к сборному элементу, в частности, к предмету мебели; этот сборный элемент содержит, по меньшей мере, заднюю стенку, а также ряд конструктивных частей, образующих всю конструкцию, в которой должна быть установлена задняя стенка, при этом задняя стенка образует заднюю сторону сборного элемента и состоит из одной или нескольких частей задней стенки; отличающемуся тем, что конструктивные части состоят из элементов в форме плиты, и что крепежные части содержат канавки для одной или нескольких частей задней стенки, и эти канавки выполнены в элементах в форме плиты, при этом между канавками и задней стороной сборного элемента предусмотрены один или несколько проходов, в результате чего вышеуказанная часть задней стенки может перемещаться со скольжением в канавки от задней стороны через один или несколько из этих проходов. Наличие вышеуказанных канавок создает преимущество, состоящее в том, что они могут быть расположены надлежащим образом, и что за исключением укрывающей ленты, не потребуются никакие дополнительные устройства.

По третьему независимому аспекту изобретение относится к сборному элементу, в частности, к предмету мебели, который содержит, по меньшей мере, заднюю стенку, а также несколько конструктивных частей, образующих всю конструкцию, в которой должна быть установлена задняя стенка, при этом задняя стенка образует заднюю сторону сборного элемента и состоит из одной или нескольких частей задней стенки; и конструктивные части содержат, с одной стороны, наружные панели, а также, с другой стороны, один или несколько промежуточных элементов, в частности, промежуточные панели, такие как одна или несколько полок, и/или одну или несколько перегородок; отличающемуся тем, что он содержит, по меньшей мере, один крепежный элемент для одной или нескольких частей задней полки, который взаимодействует с промежуточной панелью. За счет такого взаимодействия могут быть получены различные эффекты, к числу которых относится прижатие задней стенки к промежуточным панелям во избежание образования зазоров между ними, ограничение взаимного перемещения частей задней стенки и других частей, посредством чего повышается жесткость предмета мебели и т.д.

Такой крепежный элемент, предпочтительно, содержит крепежную часть, которая входит в зацепление с одним из промежуточных элементов, в частности, на узком краю промежуточной панели. Этот крепежный элемент моет состоять, помимо прочего, из зажимной части, которая может запрессовываться в отверстие, которое с этой целью предусмотрено в соответствующем промежуточном элементе, в частности, зажимной части с зубцами.

Кроме того, предпочтительно, чтобы крепежный элемент содержал упорную часть, в частности, фланец и т.п., который взаимодействует с задней стороной одного или нескольких частей задней стенки.

Крепежный элемент, предпочтительно, также содержит опорную часть, которая взаимодействует в боковом направлении с узким краем одной или нескольких частей задней стенки для крепления этих частей и удерживания их у противоположных краев в соответствующих гнездах.

В практическом варианте выполнения опорная часть выполнена как часть, создающая растягивающие напряжения, которая перемещает соответствующую часть задней стенки, по меньшей мере, в одном направлении в гнездо, перемещает соответствующие части задней стенки в гнезда, соответственно. Таким образом, предусматривается сведение к минимуму зазоров и уменьшение взаимного смещения частей задней стенки и каркаса мебели, что способствует повышению жесткости сборного элемента.

Предпочтительно, часть, создающая растягивающие напряжения, действует в двух направлениях, поэтому она сможет взаимодействовать с двумя частями задней стенки.

Согласно практическому варианту выполнения, крепежный элемент выполнен в форме небольшого профиля, под которым также можно понимать гибкую или негибкую полосу.

Для увеличения жесткости установленного сборного элемента крепежный элемент и, по меньшей мере, одна из частей задней стенки снабжена фиксирующими частями, которые противодействуют взаимному боковому смещению.

Согласно еще одному практическому варианту выполнения крепежный элемент состоит из элемента, в котором могут создаваться растягивающие напряжения посредством вращения, что обеспечивает практичное и надежное решение для прикладывания зажимной силы.

В подробном описании также приводится ряд других возможных вариантов выполнения крепежных элементов.

Согласно конкретному варианту выполнения по третьему аспекту, дополнительная отличительная характеристика состоит в том, что задняя стенка содержит, по меньшей мере, две части задней стенки, расположенные одна поверх другой, и между ними предусмотрен, по меньшей мере, один крепежный элемент, при этом предусматриваются один или несколько разделителей для первоначального удерживания частей задней стенки, по меньшей мере, в определенных местах на некотором расстоянии друг от друга, так чтобы между ними можно было установить один или несколько крепежных элементов, и эти разделители имеют одну или несколько из следующих характеристик:

- разделители не относятся к частям задней стенки, другими словами, не образуют часть самих частей задней стенки и, предпочтительно, выполнены в форме выступов;

- разделители, которые образованы частями самих частей задней стенки, в том отношении, что исходное расстояние создается с помощью вырезов в соответствующем крае одной или нескольких частей задней стенки.

По независимому четвертому аспекту изобретение относится к сборному элементу, в частности, к предмету мебели, который содержит, по меньшей мере, одну устанавливаемую часть задней стенки, а также, по меньшей мере, один конструктивный элемент, в частности часть стенки, которая содержит основание в форме панели, которое на одном узком крае имеет неподвижно прикрепленную отделочную ленту для установки задней стенки, при этом сбоку рядом с узкой стороной предусмотрено гнездо для части задней стенки в форме канавки, отличающееся тем, что канавка образована углублением на краю основания, которое на вышеуказанной узкой стороне закрыто вышеуказанной отделочной лентой, и одна боковая стенка канавки образована стенкой углубления в основании, в то время как другая сторона образована отделочной лентой. По этому аспекту предлагается весьма простой способ технического внедрения гнезда для части задней стенки. Кроме того, задняя стенка может быть расположена очень близко к задней стороне, в результате чего увеличивается пространство внутри предмета мебели. Еще одно преимущество состоит в том, что проходы в отделочной ленте могут быть выполнены несложным способом, при этом предусматривается использование, например, первого аспекта по изобретению.

Предпочтительно, отделочная лента является плоской лентой, поэтому с этой целью может использоваться лента, которая может быть внедрена согласно стандартному способу.

Предпочтительно, углубление является углублением, которое образуется посредством механической обработки с помощью резки, выполняемой в основании.

Практически отделочная лента имеет толщину 0,5-2 мм, и, предпочтительно, 0,8-1,2 мм, так чтобы можно было использовать обычный способ укрытия края, при этом лента подается из рулона. Однако не исключается использование ленты другой толщины.

Согласно практическому варианту выполнения используемая отделочная лента содержит образованную в ней крюковидную фиксирующую часть, которая предназначена для зацепления в вырезе, предусмотренном в части задней стенки. Таким образом, обеспечивается дополнительная фиксация.

Предпочтительно, отделочная лента состоит из синтетического материала, предпочтительно акрилонитрил-бутадиен-стирола (ABS) или полипропилена (PP).

Понятно, что отделочная лента, предпочтительно приклеивается, что позволяет использовать обычную машину для отделки кромок.

Следует отметить, что с помощью одной и той же отделочной ленты, указанной выше, может быть образован край гнезда, а также может быть укрыт от обзора конец соединительной канавки.

В конкретном применении четвертого аспекта отделочная лента является упругой и гибкой, поэтому часть задней стенки может быть фронтально вставлена в соответствующую канавку или канавки, начиная от задней стороны составного элемента. Таким образом, также предлагается возможность крепления задней стенки к вышеуказанному каркасу даже после сборки каркаса мебели.

По пятому аспекту изобретение относится к сборному элементу, в частности, к предмету мебели, в котором этот сборный элемент содержит, по меньшей мере, заднюю стенку, а также ряд конструктивных частей, которые образуют конструкцию, в которой должна быть установлена задняя стенка, при этом задняя стенка образует заднюю сторону сборного элемента и содержит одну или несколько частей задней стенки; отличающемуся тем, что конструктивные части имеют крепежные части, составляющие с ними одно целое, и за этими крепежными частями может быть установлена задняя стенка, как правило, за счет деформирования, например, изгибания. Поскольку крепежные части составляют одно целое с конструктивными частями, специальные вспомогательные элементы, такие как винты, гвозди, крепежные скобы и т.п. могут не использоваться. Практически, крепежные части состоят из криволинейных участков, которые ограничивают гнездо для задней стенки. Кроме того, предпочтительно, они скомбинированы с гнездом в форме канавки.

По шестому аспекту изобретение относится к сборному элементу, в частности, к предмету мебели, в котором этот сборный элемент содержит, по меньшей мере, заднюю стенку, а также ряд конструктивных частей, которые образуют конструкцию, в которой должна быть установлена задняя стенка, при этом задняя стенка образует заднюю сторону сборного элемента и содержит одну или несколько частей задней стенки; отличающемуся тем, что сборный элемент является сборным элементом такого типа, в котором, по меньшей мере, несколько конструктивных частей, образованных в углах, могут соединяться с помощью фиксирующих профилей для образования каркаса мебели, при этом конструкция содержит крепежные части для задней стенки, обеспечивающие, что задняя стенка, по меньшей мере, после сборки каркаса может быть вставлена в вышеуказанный каркас в предусмотренные для этого гнезда, предпочтительно, без дополнительных крепежных элементов. Таким образом, может быть собран предмет мебели, который без многих дополнительных устройств может изготавливаться как сборно-разборная мебель. Согласно возможному варианту выполнения задняя стенка может вставляться со скольжением в конструкцию с помощью гнезд и удерживаться на месте с помощью, по меньшей мере, одного упора.

Кроме того, изобретение согласно независимому седьмому аспекту относится к сборному элементу такого типа, который содержит несколько конструктивных частей, которые соединяются под углом с помощью фиксирующих профилей, при этом используется соединение в гребень и паз с фиксирующими частями, и вышеуказанные фиксирующие части, по существу, расположены на одной стороне гребня, при этом с обеих сторон гребня предусмотрены участки, расположенные напротив друг друга, а именно, первые участки на стороне, где расположены фиксирующие части, и вторые участки на другой стороне; отличающемуся тем, что когда вторые участки теоретически расположены напротив друг друга, существует небольшое пространство между первыми участками. Как объясняется ниже в подробном описании, может быть получен предмет мебели, имеющий высокую жесткость.

Другие независимые аспекты изобретения станут более понятными из приведенного ниже подробного описания. Эти аспекты имеют разную природу, и не все из них имеют отношение к конструкциям задней стенки. Различные аспекты относятся к фурнитуре, которая, в общем, может быть установлена на мебель.

Следует отметить, что изобретение также относится ко всем возможным комбинациям любых двух или нескольких из вышеуказанных аспектов, поскольку такие комбинации, не относятся к противоречивым характеристикам.

И, наконец, изобретение также относится к способам установки частей задней стенки, характеристики которых станут понятными из подробного описания.

Для лучшего понимания характеристик изобретения далее приводится неограничивающий пример и описываются некоторые предпочтительные варианты выполнения со ссылкой на приложенные чертежи.

На фиг.1 показан перспективный вид сборного элемента по изобретению;

на фиг.2 - увеличенный вид в разрезе по линии II-II из фиг.1, на котором показаны исключительно наружные стенки и угловые соединения;

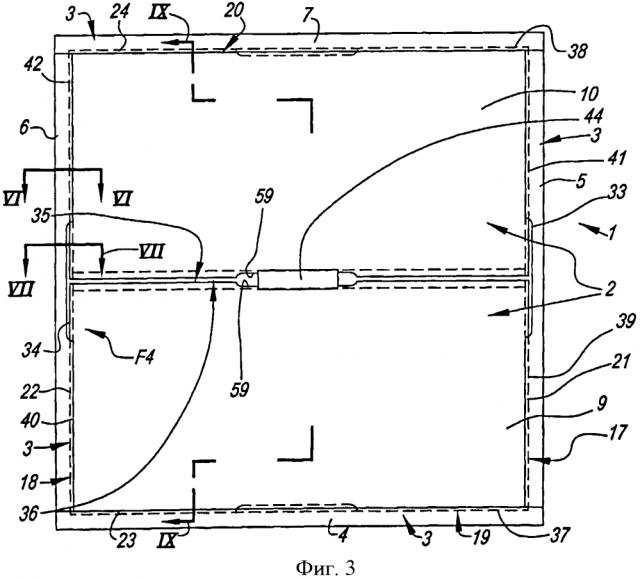

на фиг.3 - вид сзади сборного элемента из фиг.1;

на фиг.4 - увеличенный вид по стрелке F4 из фиг.3;

на фиг.5 - вид в разрезе по линии V-V из фиг.4;

на фиг.6 и 7 - увеличенный вид в разрезе по линиям VI-VI и VII-VII из фиг.3;

на фиг.8 - как вариант, увеличенный вид участка, обозначенного как F8 на фиг.5;

на фиг.9 - увеличенный вид по линии IX-IX из фиг.3;

на фиг.10 - перспективный вид крепежного элемента, обозначенного как F10 на фиг.9, для немного измененного варианта;

на фиг.11 - разновидность варианта выполнения из фиг.9;

на фиг.12 - вид в разрезе по линии XII-XII из фиг.11;

на фиг.13-15 - другая разновидность варианта выполнения из фиг.9;

на фиг.16 - вид сзади на сборный элемент по изобретению;

на фиг.17 - увеличенный вид по стрелке F17 из фиг.16;

на фиг.18 и 19 - увеличенный вид в разрезе по линии XVIII-XVIII из фиг.16 во время и после установки задней стенки;

на фиг.20 и 21 - другой вариант изобретения;

на фиг.22 - складной задний участок сборного элемента из фиг.20-21;

на фиг.23 - увеличенный вид в разрезе по линии XXIII-XXIII из фиг.22 в полностью разложенном состоянии части задней стенки;

на фиг.24 - увеличенный вид участка из фиг.23 в полностью сложенном состоянии;

на фиг.25 и 26 - другой сборный элемент по изобретению на видах сзади и спереди, соответственно;

на фиг.27 - вид сзади другого сборного элемента по изобретению;

на фиг.28 - увеличенный вид в разрезе по линии XXVIII-XXVIII из фиг.27;

на фиг.29-33 - виды по другим вариантам, аналогичные видам из фиг.28;

на фиг.34-38 - два варианта выполнения устройства для крепления, в частности, поддержки полки;

на фиг.39-45 - другой конкретный вариант выполнения изобретения; фиг.41 и 42 -виды в разрезе по линиям XLI-XLI и XLII-XLII из фиг.40, соответственно, и фиг.44-45 -виды в разрезе по линиям XLIV-XLIV и XLV-XLV из фиг.43, соответственно;

на фиг.46 - конкретный вариант выполнения части задней стенки;

на фиг.47 - разновидность варианта выполнения из фиг.40;

на фиг.48 - увеличенный вид в разрезе по линии XLVIII- XLVIII из фиг.47;

на фиг.49 - другой сборный элемент по изобретению;

на фиг.50 и 51 - конкретная форма соединения по изобретению в несобранном и собранном состоянии, соответственно;

на фиг.52-84 - различная фурнитура, которая может использоваться в мебели;

на фиг.85-104 - некоторые конструкции задней стенки по изобретению.

На фиг.1-3 показан сборный элемент 1 по изобретению, в данном случае, в виде предмета мебели, в частности, стенного шкафа. Элемент 1 содержит заднюю стенку 2, а также несколько конструктивных частей, которые, в этом случае, обозначены, в общем, ссылочным номером 3 и образуют единое целое, в котором предусмотрена задняя стенка 2, при этом задняя стенка 2 образует заднюю сторону сборного элемента 1.

В этом примере конструктивные части 3 образованы нижней стенкой 4, левой боковой стенкой 5, правой боковой стенкой 6, верхней стенкой 7 и полкой 8. В этом примере задняя стенка 2 составлена из двух частей 9 и 10 задней стенки, расположенных друг над другом.

Как видно на фиг.2, она предпочтительно относится к сборному элементу 1, конструктивные части которого образуют, фактически, основной каркас; в этом случае вышеуказанные стенки 4, 5, 6 и 7 соединяются друг с другом исключительно с помощью соединительных частей 11, 12, объединенных на краях, т.е. без необходимости использования отдельных соединительных элементов. В частности, также предпочтительно, чтобы, как показано на фигурах, все конструктивные части 3 предпочтительно состояли из плоских или относительно плоских элементов, в результате чего вся конструкция может позиционироваться на рынке как сборно-разборная мебель.

Соединительные части могут иметь любую форму, однако, как показано, предпочтительно состоят из гребня 13 и паза 14, которые имеют фиксирующие части 14-15, зацепляющиеся друг за друга. Такие примеры широко известны, помимо прочего, из документа WO 2010/070605.

Кроме того, сборный элемент 1, по меньшей мере, имеет гнезда 17 и 18, и в этом примере также 19 и 20, в которые вставляются части 9-10 задней стенки. И эти гнезда, к примеру, состоят из канавок 21-22 на противоположных сторонах основного каркаса, т.е. на внутренних сторонах боковых стенок 5 и 6, а также канавок 23-24 на внутренних сторонах нижней стенки 4 и верхней стенки 7. В настоящем документе это относится к канавкам, которые предусмотрены в соответствующих стенках 4-5-6-7, что будет описано ниже.

Как показано на фиг.4-7, канавки содержат первую боковую стенку 25, которая ограничивает такую канавку в направлении передней стороны предмета мебели, вторую боковую стенку 26, которая ограничивает такую канавку в направлении задней стороны предмета мебели, и дно 27. Боковая стенка 2 является частью края 28, за которым соответствующие части задней стенки удерживаются в собранном состоянии.

В показанном примере каждая канавка, по существу, образована углублением 29 в соответствующей конструктивной части, в то время как край 28 образован участком 30 относительно жесткой отделочной ленты 31, которая предусмотрена на узкой стороне 32 соответствующей конструктивной части, причем вышеуказанный участок 30 расположен перед углублением 29. Однако понятно, что первый аспект изобретения не ограничивается до того, каким образом такая канавка и край, ограничивающий канавку, образованы фактически, и что вышеуказанные канавка и край в объеме описанного ниже первого аспекта изобретения также могут быть образованы иным образом.

По первому аспекту изобретения, по меньшей мере, гнезда 17-18 выполнены таким образом, что вышеуказанные части 9-10 задней стенки могут перемещаться со скольжением в гнездах 17-18, начиная от задней стороны сборного элемента, в частности, из положения, которое отличается от окончательной плоскости, в которой расположены части 9-10 задней стенки в собранном состоянии. В частности, общая конструкция выполнена таким образом, что все конструктивные части, к которым должна крепиться задняя стенка 2, собраны друг с другом, и задняя стенка 2, как указано выше, может перемещаться со скольжением в гнездах 17-18 и, соответственно, также может быть расположена в гнездах 19-20.

Для этого, как показано на фиг.2, между канавками 21-22 и задней стороной сборного элемента 1 предусмотрены два прохода 33-34, которые обеспечивают, что части 9-10 задней стенки могут вставляться со скольжением в канавки, начиная с задней стороны, через вышеуказанные проходы 33-34, возможно, с некоторым изгибом и/или деформированием иного рода соответствующих частей задней стенки и/или соответствующих краев. Например, проходы 33-34 расположены с противоположных сторон задней стороны предмета мебели приблизительно посередине. Как более детально показано на фиг.4, в таких проходах 33-34 край 38 не предусмотрен на определенном участке или, как вариант, по меньшей мере, предусмотрен в меньшей степени, и в этом случае в отделочной ленте 31 выполнен местный вырез.

Как видно на фиг.2, проходы расположены на такой высоте, где части 9-10 задней стенки соединяются друг с другом, т.е. на высоте, где верхний край 35 нижней части 9 задней стенки и нижний край 36 верхней части 10 задней стенки примыкают друг к другу или приблизительно примыкают друг к другу.

Понятно, что канавки 23 и 24 образуют гнезда для нижнего края части 9 задней стенки и верхнего края 38 части 10 задней стенки. Все это обеспечивает, что части задней стенки у первой пары противоположных краев, а именно, краев 39-40 и 41-42, могут перемещаться в вышеуказанных канавках 21-22 до тех пор, пока они также не окажутся у второй пары противолежащих краев, в этом случае образованных нижним краем 37 самой нижней панели и верхним краем 38 самой верхней панели, в имеющихся там канавках 23-24.

В показанном примере вся конструкция выполнена таким образом, что две части 9-10 задней стенки, начиная от проходов 33-34, могут перемещаться со скольжением в противоположных направлениях D1 и D2 в соответствующих канавках 21-22, в частности, как объясняется ниже со ссылкой на фиг.5. Понятно, что в первую очередь собирается каркас мебели, как показано на фиг.2. Соответственно, самая нижняя часть 9 задней стенки перемещается со скольжением в направлении D1 через проходы 33-34 к нижней стороне предмета мебели в канавку, начиная с наклонного и, в основном, до некоторой степени изогнутого положения P1 в окончательное положение P2 в окончательной плоскости задней стенки. В положении P2 самая нижняя часть задней стенки садится самым нижним краем 37 в самую нижнюю канавку 23. Соответственно, самая верхняя часть 10 задней стенки, начиная с наклонного и, в основном, до некоторой степени изогнутого положения P3, перемещается со скольжением через те же проходы 33-34 в показанном направлении D2 в канавки до тех пор, пока она, в конечном счете, также не займет положение P4 в фактической плоскости задней стенки. Следует отметить, что размеры частей задней стенки предпочтительно таковы, что эти части располагаются вплотную друг к другу в вышеуказанных положениях P2 и P4, при этом посажены нижним краем 37 и верхним краем 38, соответственно, в канавки 23 им 24.

В пояснительных целях на фиг.6 и 7 также показаны разрезы в собранном состоянии.

На фиг.8 показан вариант, в котором часть задней стенки является более тонкой в направлении одного края, в этом случае, за счет скоса 43. Как показано на фигуре, это облегчает первоначальную установку такой части задней стенки за краями соответствующих канавок.

Сборный элемент 1, показанный на фиг.3, также имеет крепежный элемент 44 для частей 9-10 задней стенки, который по третьему аспекту изобретения взаимодействует с промежуточной панелью, в этом случае, с полкой 8. Комплектация показанного варианта выполнения, а также его функционирование описываются ниже со ссылкой на фиг.2 и 9.

С учетом вышеуказанного взаимодействия крепежный элемент 44 имеет крепежный участок 45, который входит в зацепление с направленной назад стороной 46 полки. Этот крепежный участок 45 выполнен как зажимная часть, которая может быть с усилием вставлена в отверстие 47, такое как канавка, которое предусмотрено в соответствующей полке 8, в частности, как зажимная часть с зубцами 48.

Кроме того, крепежный элемент 44 содержит упорную часть 49, в этом случае, в форме фланца, который в установленном состоянии взаимодействует с задними сторонами частей 9-10 задней стенки. Крепежный участок 45 и фланец образуют, по существу, Т-образное тело, в котором фланец образует две лапки 50-51, расположенные с противоположных сторон крепежного участка.

Кроме того, крепежный элемент 44 содержит опорный участок 52, взаимодействующий в боковом направлении с примыкающими краями частей задней стенки. Опорный участок 52 выполнен как часть, создающая растягивающие напряжения, которая отжимает соответствующие части задней стенки от крепежного элемента 44, предпочтительно таким образом, чтобы они были посажены в свои гнезда. Часть, создающая растягивающие напряжения, образована упруго деформируемыми выступами 53-54, действующими с упругим усилием на части задней стенки.

Как показано на фиг.2, крепежный элемент 44 может быть выполнен в виде профильной полосы, например, из синтетического материала.

В примере из фиг.9 выступы 50-51 содержат упруго изгибающиеся части 55-56, которые в собранном состоянии прикладывают постоянное прижимающее усилие. С одной стороны, это создает преимущество, состоящее в том, что части задней стенки постоянно прижаты к задней стороне полки 8. В результате прикладывания прижимающего усилия также возникает зажимание, что затрудняет взаимное перемещение частей 9-10 задней стенки и полки 8, и сборный элемент становится более восприимчивым к возможным колебательным перемещениям, которые могут возникать в таком предмете мебели по причине люфта.

На фиг.10 показан вариант крепежного элемента 44, в котором фланец, по существу, является плоским. На фиг.10 также ясно показано, что крепежный элемент изготовлен из профильной полосы.

Следует отметить, что такой крепежный элемент 44 и, в частности, когда он выполнен в виде профиля, может быть изготовлен из любого пригодного материала, например, из металла или синтетического материала, при этом предпочтительным является синтетический материал, благодаря его упругости.

Такой крепежный элемент 44 и, по меньшей мере, одна из частей 9-10 задней стенки и, предпочтительно, обе стенки могут содержать фиксирующие части, которые препятствуют взаимному боковому смещению двух частей задней стенки и/или одной или нескольких частей задней стенки и перегородки. На фиг.10, к примеру, такие фиксирующие части 57-58 как вариант показаны пунктирной линией. В этом случае фиксирующие части состоят из местных выступов, которые предназначены для взаимодействия с непоказанными отверстиями в обеих частях задней стенки.

Крепежные элементы 44 предпочтительно выполнены таким образом, что они легко могут быть изготовлены вручную предпочтительно без использования инструмента. В показанном примере такой крепежный элемент 44 также можно легко установить между двумя частями 9-10 задней стенки и с усилием вставить его в предназначенное для этой цели отверстие. Крепежный участок 45 обеспечивает жесткое крепление крепежного элемента в полке 8. Упорная часть 49 или выступы 50-51, обеспечивают, что части задней стенки удерживаются возле полки. Опорный участок 52 поддерживает части задней стенки относительно друг друга, при этом между частями задней стенки с помощью участков 55-56 также прикладывается растягивающее усилие.

Следует отметить, что, как показано на фиг.2, в том месте, где должен быть установлен такой крепежный элемент 44, могут быть предусмотрены вырезы 59 в одной или обеих частях 9-10 задней стенки. Такие вырезы 59 обеспечивают различные преимущества. Первое преимущество состоит в том, что когда части 9-10 задней стенки опираются друг на друга, можно непосредственно определить, где должен быть установлен крепежный элемент 44. Второе преимущество состоит в том, что сборщику не требуется сначала отодвигать части задней стенки друг от друга, чтобы установить крепежный элемент 44. Третье преимущество состоит в том, что до тех пор, пока такой крепежный элемент не установлен рядом с вырезами 59, две части задней стенки опираются друг на друга, и верхняя часть задней стенки удерживается в соответствующей канавке верхним краем, в результате чего исключается, что во время установки крепежного элемента потребуется следить за тем, перемещается ли самая верхняя часть задней стенки в соответствующую канавку.

Вырезы 59 могут быть предусмотрены исключительно там, где устанавливаются крепежные элементы 44, однако, как показано пунктирной линией на фиг.3, они также могут быть установлены в других местах, в частности, соответственно, с двух противоположных концов такой части задней стенки, так чтобы независимо от того, как сборщик устанавливает части задней стенки, они всегда находились в правильном положении для установки крепежного элемента.

На фиг.11 и 12 показан вариант такого крепежного элемента 44. Крепежный участок 45 является резьбовой частью, которая может ввертываться в отверстие 60, предусмотренное с этой целью в соответствующей полке 8 или непосредственно в материале полки или, как показано, во втулке 81, имеющей резьбу и закрепленной в отверстии 60.

Кроме того, крепежный элемент 44 содержит упорную часть 49, в этом случае, в форме круглого фланца, который в установленном состоянии взаимодействует с задними сторонами частей 9-10 задней стенки. Фланец содержит участок 62 в форме поворотной ручки, а также конический или наклонный участок 63, наклонная сторона 64 которого во время ввертывания крепежного элемента приходит в контакт с краями частей задней стенки. В результате вышеуказанного взаимодействия обесп
