Устройство коррекции фимоза

Устройство коррекции фимоза

Иллюстрации

Показать все

Реферат

Изобретение относится к изделиям медицинского назначения для поддержания гигиены мужского органа, а также предупреждения развития фимоза. Техническое решение относится к изделиям медицинского назначения.

Известно устройство для коррекции псевдофимоза, поддерживающее головку мужского органа в открытом состоянии. Патент JP 2003033380 (А) - Device for correcting pseudo phimosis, изобретатель Tamura Teruo, заявитель Yuumaindo KK, которое представляет собой эластичное кольцо в форме буквы С, которое в горизонтальном направлении имеет более широкую заднюю часть и расположенное на противоположной стороне к отверстию, чем на периферии отверстия. Задняя часть упругого кольца может иметь выступ на передней стороне.

Недостатком аналога является гладкая внутренняя поверхность полукольца, которая может пережимать выступающие кровеносные сосуды, тем самым нарушая нормальное кровообращение. Из-за специфичной формы «с» может спадать. Отсутствуют противогрибковые и противомикробные свойства. Необходимость одевания в строго определенном порядке из-за сложности формы.

В качестве прототипа выбрано устройство для профилактики и лечения фимоза патент CN 202605065 (U) - Phimosis recovery prevention device, изобретатель и заявитель Shen Zikai, которое представляет собой кольцо ассиметричного сечения плоскости, из мягкого силикона, один конец имеет больший радиус кривизны, а на другом - меньший.

К недостаткам прототипа относятся: устройство имеет гладкую внутреннюю поверхность кольца, которая может пережимать выступающие кровеносные сосуды, тем самым нарушая нормальное кровообращение. Также плотное прилегание поверхности кольца способствует накоплению смегмы между кольцом и плотью что способствует скапливанию питательной для микробов среды. Отсутствуют противогрибковые и противомикробные свойства.

Задачей технического решения является разработка устройства, поддерживающего плоть, которое будет поддерживать поверхности в сухом состоянии, обеспечивать нормальный кровоток и вентиляцию воздухом и обладать длительным противогрибковым и противомикробными свойствами.

Поставленная задача будет решаться благодаря тому, что устройство коррекции фимоза, представляющее кольцо из эластичного материала, будет иметь следующие отличия: внутренняя часть кольца сделана насечками в виде зубьев, образуя каналы для кровотока и вентиляции. Эластичный материал содержит частицы серебра.

В надетом состоянии выступы прилегают к плоти, не давая ей сдвинуться, и промежутки между зубьями обеспечивают вентиляцию и нормальный кровоток. Частицы серебра, содержащиеся в материале кольца, обеспечивают противомикробный и противогрибковый эффект. При увеличении головки мужского органа устройство равномерно растягивается, не причиняя дискомфорта, обеспечивая заявленную функциональность устройства.

Изобретение поясняется чертежами, которые не охватывают и тем более не ограничивают весь объем притязаний данного технического решения, а являются лишь иллюстрирующими материалами частного выполнения.

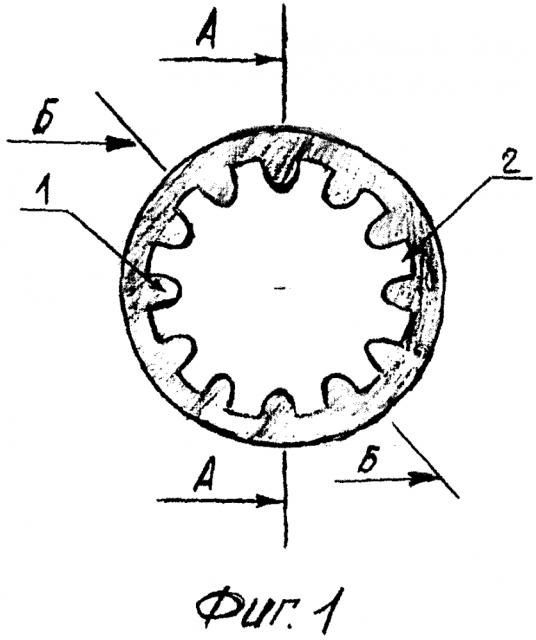

На фиг. 1 - вид устройства коррекции фимоза спереди.

На фиг. 2 - вид устройства коррекции фимоза в поперечном разрезе А-А.

На фиг. 3 - вид устройства коррекции фимоза в поперечном разрезе Б-Б.

На фиг. 1 изображено предлагаемое устройство; на фиг. 2 дан вид устройства в поперечном разрезе А-А, на фиг. 3 - вид устройства в поперечном разрезе Б-Б.

Устройство коррекции фимоза (фиг. 1) представляет собой кольцо из эластичного материала, с внутренней стороны которого сделаны насечки в виде зубьев 1 по всей внутренней окружности, образуя каналы 2 для кровотока и вентиляции.

Устройство работает следующим образом.

Устройство коррекции фимоза надевается зубьями внутрь, предварительно отодвинув плоть. В надетом состоянии выступы зубьев прилегают к плоти, не давая ей сдвинуться, и промежутки между зубьями обеспечивают вентиляцию и нормальный кровоток. Частицы серебра, содержащиеся в материале кольца, обеспечивают противомикробный и противогрибковый эффект. При увеличении головки мужского органа устройство равномерно растягивается, не причиняя дискомфорта, обеспечивая заявленную функциональность устройства.

Устройство коррекции фимоза применяется как для профилактики фимоза, так и в гигиенических целях для предотвращения возможных воспалительных процессов, вызванных микробами и грибками.

Устройство просто в изготовлении и использовании. Его можно изготавливать из эластичного материала, в который вводятся частицы серебра, с дальнейшим формированием нужной формы как литьем, так и штамповкой.

1. Устройство коррекции фимоза, представляющее кольцо из эластичного материала, отличающееся тем, что на внутренней стороне кольца выполнены насечки в виде зубьев, образуя каналы для кровотока и вентиляции.

2. Устройство по п. 1, отличающееся тем, что для обеспечения противомикробного, противогрибкового эффекта эластичный материал содержит частицы серебра.
