Клиноременный вариатор
Иллюстрации
Изобретение относится к машиностроению, в частности к бесступенчатым передачам с гибкой связью, и может найти применение в приводах различных транспортных средств, в том числе в шасси шарикоподшипникового исполнения на колесно-гусеничном ходу. Клиноременный вариатор содержит подвижные в горизонтальной плоскости встречно ориентированные равновеликие полушкивы на валах и эластичный ремень, параллельные оси вращения полушкивов лежат на общей цилиндрической поверхности, образующая которой равноудалена от оси вращения вариатора, а соединение полушкивов с валами выполнено шлицевым с заполнением цилиндрических пазов в соединении с шариками посредством механизма, исключающего циркуляцию шариков между пазами. Полушкивы могут быть выполнены гиперболоидными или конусными. При этом полушкивы могут быть выполнены с продольно-радиальными прорезями. Обеспечивается расширение функциональных возможностей клиноременного вариатора. 2 з.п. ф-лы. 3 ил.
Реферат
Изобретение относится к машиностроению, в частности к бесступенчатым передачам с гибкой связью, и может найти применение в приводах различных транспортных средств, в том числе в шасси шарикоподшипникового исполнения на колесно-гусеничном ходу.
Известен клиноременный вариатор /см. ПМ №107310 (кл. F16H 9/16, 55/56) от 16.03.2011/, содержащий подвижные в горизонтальной плоскости встречно ориентированные равновеликие полушкивы - полые усеченные конусы на общем валу и эластичный ремень. На полушкивах выполнены сквозные продольно-радиальные прорези для возможности входа полушкивов друг друга.
Осевая подвижность ступиц полушкивов по общему валу в вариаторе-прототипе обеспечивается наличием шлицевых пазов и выступов на валу, что ослабляет вал в прочностном отношении и ограничивает функциональные возможности использования схемы, положенной в основу вариатора-прототипа.
С целью устранения отмеченного недостатка и расширения функциональных возможностей в клиноременном вариаторе, содержащем подвижные в горизонтальной плоскости встречно ориентированные равновеликие полушкивы на валах и эластичный ремень, параллельные оси вращения полушкивов лежат на общей цилиндрической поверхности, образующая которой равноудалена от оси вращения вариатора, а соединение полушкивов с валами выполнено шлицевым с заполнением цилиндрических пазов в соединении с шариками посредством механизма, исключающего циркуляцию шариков между пазами.
При этом полушкивы могут быть выполнены гиперболоидными или конусными.
При этом полушкивы могут быть выполнены с продольно-радиальными прорезями.

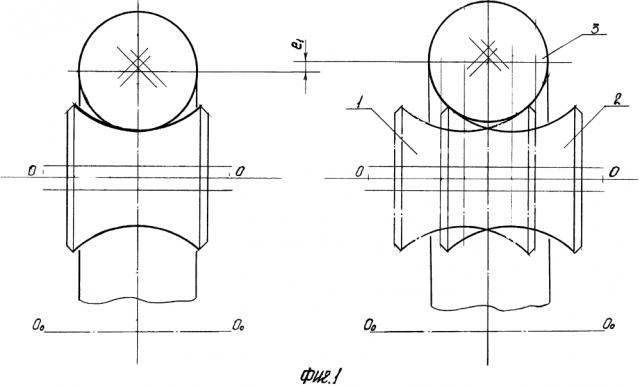

Предлагаемое изобретением техническое решение иллюстрируется фиг. 1 (гиперболоидный вариант выполнения полушкивов), фиг. 2 (конусный вариант выполнения полушкивов) и фиг. 3 (вариант механизма, исключающего циркуляцию шариков между пазами в шлицевом соединении).
Предлагаемый изобретением клиноременный вариатор содержит подвижные в горизонтальной плоскости встречно ориентированные равновеликие полушкивы (1 и 2) на валах и эластичный ремень 3. При этом параллельные оси вращения О-О полушкивов (1 и 2) лежат на общей цилиндрической поверхности, образующая которой равноудалена от оси вращения Oo-Oo вариатора, а соединение полушкивов (1 и 2) с валами 4 выполнено шлицевым с заполнением цилиндрических пазов 5 в соединении с шариками 6 посредством механизма, исключающего циркуляцию шариков 6 между пазами 5.
При этом полушкивы (1 и 2) могут быть выполнены гиперболоидными или конусными.
При этом полушкивы (1 и 2) могут быть выполнены с продольно-радиальными прорезями.
Клиноременный вариатор по предлагаемому изобретением техническому решению работает следующим образом.
В исходном состоянии (см. левые части фиг. 1 и 2) эластичный ремень 3 (для примера, выбран круглый вариант) лежит на малых диаметрах гиперболоидных полушкивов 1 и 2 (на фиг. 1) или в плоскости вершин конусов конусных полушкивов 1 и 2 (на фиг. 2). При встречном осевом сближении полушкивов 1 и 2 (см. правые части фиг. 1 и 2) эластичный ремень 3 поднимается на e1 или e2 по сравнению с исходным состоянием над полушкивами (1 и 2) соответственно гиперболоидного или конусного исполнения. При этом увеличивается не только расстояние ремня 3 до оси вращения Oo-Oo вариатора, но и линейная скорость ремня 3, что расширяет функциональные возможности использования вариаторной схемы, например, в колесных шасси, выполненных по шарикоподшипниковой схеме.
Вариант шлицевого соединения полушкивов (1 и 2) с валами 4 посредством механизма, исключающего циркуляцию шариков 6 между пазами 5, показан на фиг. 3.
Замена двушкивного вариатора многошкивным вариатором с параллельными осями вращения полушкивов (1 и 2) позволило расширить функциональные возможности вариаторов, в том числе при использовании в транспортных средствах на колесном и/или колесно-гусеничном ходу.
Одна из возможных сфер применения предлагаемой вариаторной схемы - колеса ходовой части агромостов авторской разработки /см. пат. RU №№2298304, 2489830, 2499378, 2513005, 2545050, 2545547, 2547912…/.
Таким образом, предлагаемое изобретением техническое решение является новым, имеет изобретательский уровень и промышленно применимо.
1. Клиноременный вариатор, содержащий подвижные в горизонтальной плоскости встречно ориентированные равновеликие полушкивы на валах и эластичный ремень, отличающийся тем, что параллельные оси вращения полушкивов лежат на общей цилиндрической поверхности, образующая которой равноудалена от оси вращения вариатора, а соединение полушкивов с валами выполнено шлицевым с заполнением цилиндрических пазов в соединении c шариками посредством механизма, исключающего циркуляцию шариков между пазами.
2. Клиноременный вариатор по п. 1, отличающийся тем, что полушкивы могут быть выполнены гиперболоидными или конусными.
3. Клиноременный вариатор по п. 1 или 2, отличающийся тем, что полушкивы могут быть выполнены с продольно-радиальными прорезями.
