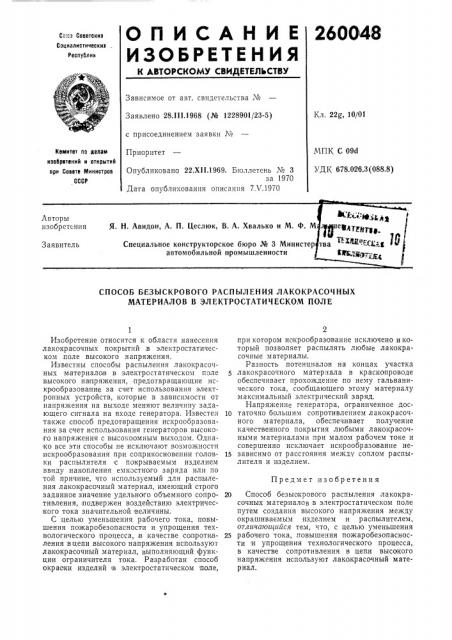

О П И С А Н И Е 260048

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

CG!c3 Советскик

Социалистические

Республик

Зависимое от авт. свидетельства ¹

Кл. 22g, 10/01

Заявлено 28.111,1968 (№ 1228901/23-5) с присоединением заявки ¹

МПК С 09d

УДК 678.026.3 (088.8) Кввтитвт по аелам изобретений и открытий при Совете Министров

СССР

Приоритет

Опубликовано 22.Х11.1969. Бюллетень № 3 за 1970

Дата опубликования описания 7 у .1970

СПОСОБ БЕЗЫСКРОВОГО РАСПЫЛЕНИЯ ЛАКОКРАСОЧНЫХ

МАТЕРИАЛОВ В ЭЛЕКТРОСТАТИЧЕСКОМ ПОЛЕ

Предмет:изобретения

Изобретение относится к области нанесения лакокрасочных покрытий,в электростатическом,поле высокого напряжения.

Известны способы распыления лакокрасочных материалов в электростатическом поле высокого напряжения, предотвращающие искрообразование за счет использования электронных устройств, которые в зависимости от напряжения на выходе меняют величину задающего сигнала на входе генератора. Известен также способ предотвращения искрообразования за счет использования генераторов высокого напряжения с высокоомным выходом. Однако все эти способы не исключают возможности искрообразования при соприкосновении головки распылителя с покрываемым изделием ввиду накопления емкостного заряда или по той причине, что используемый для распыления лакок расочный материал, имеющий строго заданное значение удельного объемного сопротивления, подвержен воздействию электрического тока значительной величины.

С целью уменьшения рабочего тока, повышения пожаробезопасности и упрощения технологического процесса, в качестве сопротивления в цепи .высокого напряжения используют лакокрасочный материал, выполняющий функции ограничителя тока. Разработан способ окраски изделий в электростатическом поле, 2 при котором искрообразованне исключено и который позволяет распылять любые лакокрасочные материалы.

Разность потенциалов на концах участка лакокрасочного материала в краскопроводе обеспечивает прохождение по нему гальванического тока, сообщающего этому материалу максимальный электрический заряд.

Напряжение генератора, ограниченное .дос10 таточно большим сопротивлением лакокрасочного материала, обеспечивает получение качественного покрытия любыми лакокрасоч:ными материалами при малом рабочем токе и совершенно исключает искрообразование не1S зависимо от расстояния между соплом распылителя и изделием.

20 Способ безыокрового распыления лакокрасочных материалов в электростатическом поле путем создания высокого напряжения между окрашиваемым изделием и распылителем, отличающийся тем, что, с целью уменьшения

25 рабочего тока, повышения пожаробезопасности и упрощения технологического процесса, в качестве сопротивления в цепи высокого напряжения используют лакокрасочный материал.
