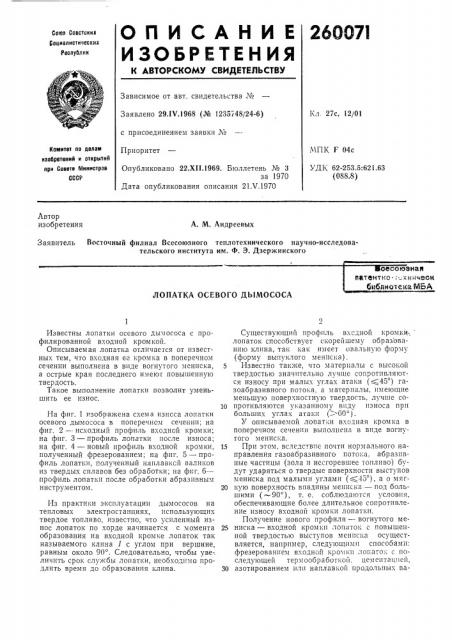

ОПИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

26GG7I

Союз Савстских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 29.IV.1968 (№ 1235748/24-6) Кл. 27с, 12/01 с присоединением заявки ¹

Комитет по делам изобретений и открытий при Совете й1инистров

СССР

МПК Г 04с

Приоритет

УДК 62-253.5:621.63 (088.8) Опубликовано 22.XII.1969. Бюллетень № 3 за 1970

Дата опубликования описания 21.V.1970

Автор изобретения

А. М. Андреевых

Заявитель Восточный филиал Всесоюзного теплотехнического научно-исследовательского института им. Ф. 3. Дзержинского

ЛОПАТКА ОСЕВОГО

Известны лопатки осевого дымососа с профилированной входной кром кои.

Описываемая лопатка отличается от известных тем, что входная ее кромка в поперечном сечении выполнена в виде вогнутого мениска, а острые края последнего имеют повышенную твердость.

Такое выполнение лопатки позволит уменьшить ее износ.

На фиг. 1 изображена схема изнсса лопатки осевого дымососа в поперечном сечении; на фиг. 2 — исходный профиль входной кромки; на фиг. 3 — профиль лопатки после износа; на фиг. 4 — новый профиль входной кромки, полученный фрезерованием; на фиг. 5 — профиль лопатки, голученный наплавксй валиков из твердых сплавов без обработки; на фиг. 6— профиль лопатки после обработки абразивным инструментом.

Из практики эксплуатации дымососов на тепловых электростанциях, использующих твердое топливо, известчо, что усиленный износ лопаток по хорде начинается с момента образования на входной кромке лопаток так называемого клина 1 с углом при вершине, равным около 90 . Следовательно, чтобы уве-.. личить срок служоы лопатки, необходимо продлить время до образования клина.

Существующий профиль вх дной кромкилопаток способствует скорейшему образованию клина, так как имеет овальную форму (форму выпуклого менпска) .

Известно также, что материалы с высокой твердостью значительно лучше сопротивляются износу при малых углах атаки ((45 ) газоабразивного потока. а материа IbI, имеющие меньшую поверхностную твердость. лучше со10 противляюгся указанному виду износа прп больших углах атаки (:-60 ) .

У описываемой лопат и входная кромка в поперечном сечении выполнена в виде вогнутого мениска.

15 При этом, вследствие почти нормального направления газоабразивного потока, абразивные частицы (зола и несгоревшее топливо) будут ударяться о твердые поверхности выступов мениска под малыми углами ((45 ), а о мяг20 кую поверхность впадины менпска — под большими (— 90 ), т. е. соблюдаются условия, обеспечивающие более длительное сопротивление износу входной кромки лопатки.

Получение нового профиля — вогнутого ме25 инска — входной кромки лопаток с повышенной твердостью выступов мениска осуществляется, например, следующими способами: фрезерованпем входной кро»кп лопаток с последующей терм ообработкой, цемептацпей, 30 азотированием или наплавкой продольных ва260071

Фиг 5

Фиг 6

Составитель 3. Полетаева

Редактор 3. Рубан

Техред T. П. Курилко

Корректоры: JI. Корогод и М. Коробова

Заказ 940/12 Тираж 500 Подписное

ЦЬИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва A(-35, Раушская наб., д. 4, 5

Типография, пр. Сапунова, 2 ликов из твердого сплава по краям входной кромки по всей ее длине без или с последующим доведение» профиля до правильной форMbI вогнутого мениска с помощью абразивного инструмента.

Предлагаемый износоустойчпвый профиль входной кромки можно эффективно применить во всех машинах, где входные кромки деталей подвергаются изнашивашпо от ударного воздействия абразивного, газоабразивного или гидроабразивного потоков, например, для лопаток осевых вентиляторов, турбинных лопаток, лопаток насосов систем гидрозолоудаления, Предмет изобретения

5 Лопатка осевого дымососа с профилировач. ной входной кромкой, преимущественно для тепловых электростанций, работающих на твердом топливе, отлича ощаяся тем, что, с целью уменьшения износа, входная ее кромка

10 в поперечном сечении выполнена в виде вогну1ого мениска, а острые края последнего имеют повышенную твердость.
