Реферат

Область техники, к которой относится изобретение

Настоящее раскрытие относится к устройству - источнику света типа электрической осветительной лампочки.

Уровень техники

В патентном документе 1 раскрыто устройство освещения типа стенда, имеющее функцию громкоговорителя. Устройство освещения имеет множество элементов LED (светодиодов), расположенных на боковой стороне цилиндра. В результате вибрации вибратора, соединенного с магнетострикционным активатором, предусмотренным в цилиндре, колпак, соединенный через электрический провод с этим вибратором, может вибрировать для генерирования звука (см., например, параграф 0020 в описании и фиг.1 Патентного документа 1).

Осветительное устройство, описанное в Патентном документе 2, имеет громкоговоритель. Громкоговоритель расположен в центре элемента в виде коробки, излучающего тепло. В элементе, излучающем тепло, светодиодный модуль, в котором предусмотрено множество светодиодных кристаллов, расположены вокруг громкоговорителя (см., например, абзацы 0015 и 0017 в описании и на фиг. 1 Патентного документа 2).

Патентный документ 1: Выложенная заявка на японский патент №2009-141924 Патентный документ 2: Выложенная заявка на японский патент №2011-77015

Задача, решаемая изобретением

Поскольку магнетострикционный активатор и вибратор, которые составляют часть громкоговорителя осветительного устройства в Патентном документе 1, расположены внутри излучающей свет части, которая сформирована в виде цилиндра, на магнетострикционный активатор и вибратор может легко влиять тепло из части, излучающей свет. Это может привести к ухудшению функции громкоговорителя.

С другой стороны, осветительное устройство в Патентном документе 2 имеет светодиодный модуль и громкоговоритель расположенные в одной плоскости, рядом с открытым концом излучающего тепло элемента. Другими словами, поскольку громкоговоритель и светодиодный модуль расположены рядом друг с другом, в таком случае также может возникнуть проблема, состоящая в том, что на громкоговоритель может легко влиять тепло от светодиодного модуля.

Кроме того, также существует потребность в хорошем качестве звука громкоговорителя, установленного в осветительном устройстве.

Учитывая упомянутые выше обстоятельства, первая цель настоящего раскрытия должна обеспечить устройство - источник света типа электрической осветительной лампочки, выполненное с возможностью подавления влияния тепла от модуля - источника света на громкоговоритель.

Вторая цель настоящего раскрытия состоит в том, чтобы обеспечить устройство - источник света типа электрической осветительной лампочки, выполненное с возможностью улучшения качества звука громкоговорителя, при подавлении влияния тепла от модуля - источника света на громкоговоритель.

Средство решения задачи

Для достижения первой цели, описанной выше, устройство - источник света типа электрической осветительной лампочки, в соответствии с настоящим раскрытием, включает в себя модуль источника света, громкоговоритель, модуль возбуждения, основание и модуль держателя.

Модуль возбуждения выполнен с возможностью возбуждения модуля источника света и громкоговорителя.

Основание используется для подачи питания в модуль возбуждения.

Модуль держателя поддерживает, как единое целое, громкоговоритель и модуль источника света таким образом, что громкоговоритель и модуль источника света отделены друг от друга, и модуль источника света расположен между громкоговорителем и основанием.

Когда модуль держателя удерживает громкоговоритель и модуль источника света таким образом, что они отделены друг от друга, и модуль источника света расположен между громкоговорителем и основанием, становится возможным предотвратить влияние тепла от источника света на громкоговоритель.

Модуль источника света может быть расположен вокруг оси, проходящей через громкоговоритель вдоль направления вибрации диафрагмы, включенной в громкоговоритель. Это позволяет увеличить угол распределения света модуля источника света.

Модуль источника света может быть предусмотрен в форме кольца. Это позволяет обеспечить излучение света модулем источника света с равномерным распределением света вокруг упомянутой выше оси в центре.

Модуль держателя может иметь элемент держателя, выполненный с возможностью удержания, по меньшей мере, громкоговорителя, элемент держателя расположен так, что он окружен модулем источника света. В то время как громкоговоритель может удерживаться элементом держателя, модуль источника света может быть расположен вокруг элемента держателя в центре. Поэтому, возможно уменьшить место, занимаемое элементом держателя и модулем источника света в устройстве источника света типа электрической осветительной лампочки, то есть, возможно увеличить плотность размещения этих элементов, благодаря чему может быть достигнуто уменьшение размеров устройства источника света типа электрической осветительной лампочки, обеспечивая требуемый угол распределения света.

Модуль источника света может включать в себя установочную подложку, на которой установлен элемент источника света, причем эта установочная подложка может иметь сквозное отверстие или вырез, через который пропущен элемент держателя. Это позволяет увеличить плотность размещения модуля источника света, включая в себя установочную подложку и элемент держателя, что позволяет обеспечить возможность уменьшения размера устройства источника света типа электрической осветительной лампочки.

Элемент держателя может иметь участок отражения, выполненный с возможностью отражения света, излучаемого модулем источника света. Это позволяет увеличить угол распределения света для света, излучаемого модулем источника света, и эффективно использовать свет модуля источника света, что позволяет увеличить интенсивность освещения.

Участок отражения может иметь функцию рассеянного отражения света.

Часть громкоговорителя может быть выполнена из полупрозрачного материала. Таким образом, свет, излучаемый из модуля источника света, проходит через часть громкоговорителя, так что, в итоге, возможно улучшить характеристики распределения света в области ближе к центру устройства источника света типа электрической осветительной лампочки.

Модуль источника света может иметь LED (светодиодов) или элементов EL (электролюминесценции) в качестве элемента - источника света.

Для достижения второй цели, описанной выше, устройство - источник света типа электрической осветительной лампочки, в соответствии с настоящим раскрытием, включает в себя модуль источника света, громкоговоритель, основание, модуль держателя и корпус.

Основание используется для подачи питания к модулю источника света и громкоговорителю.

Модуль держателя включает в себя элемент держателя, имеющий внутреннее пространство и одно или больше отверстий, сообщающихся с внутренним пространством, причем такой элемент держателя выполнен с возможностью удержания, по меньшей мере, громкоговорителя. Модуль держателя удерживает, как единое целое, громкоговоритель и модуль источника света таким образом, что громкоговоритель и модуль источника света отделены друг от друга, и модуль источника света расположен между громкоговорителем и основанием.

Корпус имеет полупрозрачную крышку, и выполнен с возможностью размещения модуля источника света и модуля держателя.

Устройство - источник света типа электрической осветительной лампочки, с модулем держателя, поддерживающим громкоговоритель и модуль источника света таким образом, что они отделены друг от друга, и модуль источника света расположен между громкоговорителем и основанием, позволяет предотвратить влияние тепла от источника света на громкоговоритель. Кроме того, внутреннее пространство и одно или больше отверстий у элемента держателя, который удерживает громкоговоритель, сообщается с этим внутренним пространством. Это позволяет использовать внутреннее пространство элемента держателя в качестве корпуса для громкоговорителя, что может улучшить качество звука громкоговорителя. Следовательно, это позволяет улучшить качество звука громкоговорителя при подавлении влияния тепла от модуля источника света на громкоговоритель.

Модуль источника света может быть расположен вокруг элемента держателя. Это позволяет уменьшать пространство размещения элемента держателя и модуля источника света в устройстве - источнике света типа электрической осветительной лампочки, то есть, можно увеличить плотность размещения этих элементов, что позволяет достичь уменьшения размеров устройства - источника света типа электрической осветительной лампочки.

Устройство - источник света типа электрической осветительной лампочки может дополнительно включать в себя подложку источника питания и подложку возбудителя.

Подложка источника питания установлена внутри кожуха. Подложка источника питания имеет область полости и выполнена с возможностью подачи питания к модулю источника света и громкоговорителю.

Подложка возбуждения имеет, по меньшей мере, одну из цепей возбуждения для модуля источника света и цепей возбуждения для громкоговорителя, которые установлены на ней. Подложка возбуждения установлена внутри кожуха. Подложка возбуждения расположена во внутреннем пространстве элемента держателя, таким образом, что часть подложки возбуждения размещена внутри области полости.

В этом устройстве - источнике света типа электрической осветительной лампочки подложка источника питания имеет область полости. Подложка источника питания и схема возбуждения размещены в кожухе таким образом, что часть подложки возбуждения размещена в области полости подложки источника питания. Кроме того, подложка возбуждения расположена во внутреннем пространстве элемента держателя. Это позволяет эффективно размещать компоненты в малом пространстве содержания кожуха и обеспечивать уменьшение размера устройства - источника света типа электрической осветительной лампочки.

Модуль держателя может поддерживать модуль источника света и подложку источника питания таким образом, что часть модуля держателя расположена в области полости подложки источника питания, и подложка источника питания расположена между модулем источника света и основанием. Для модуля держателя, поддерживающего модуль источника света и подложку источника питания, в результате размещения части модуля держателя в недействительной области полости подложки источника питания, становится возможным достичь экономии пространства при размещении модуля держателя в дополнение к экономии пространства подложками.

Устройство - источник света типа электрической осветительной лампочки может дополнительно включать в себя отражающий элемент.

Отражающий элемент может быть расположен между модулем источника света и отверстием, при этом отражающий элемент может быть выполнен с возможностью отражения света, излучаемого модулем источника света.

Это может предотвращать попадание света модуля источника света в отверстие элемента держателя. Таким образом, это позволяет эффективно использовать свет модуля источника света.

Отражающий элемент может иметь функцию рассеивающего отражения света.

Каждое из одного или больше отверстий может иметь форму прорези. Это может предотвратить попадание света в отверстие.

Область полости может представлять собой сквозное отверстие или вырез, сформированный в подложке источника питания.

Подложка возбуждения может быть расположена так, чтобы она пересекала подложку источника питания через сквозное отверстие или вырез подложки источника питания.

Эффекты изобретения

Как описано выше, в соответствии с настоящим раскрытием, становится возможным предотвратить влияние тепла от модуля источника света на громкоговоритель.

Как описано выше, в соответствии с другим моментом настоящего раскрытия, становится возможным улучшить качество звука громкоговорителя при подавлении влияния тепла от модуля источника света на громкоговоритель.

Краткое описание чертежей

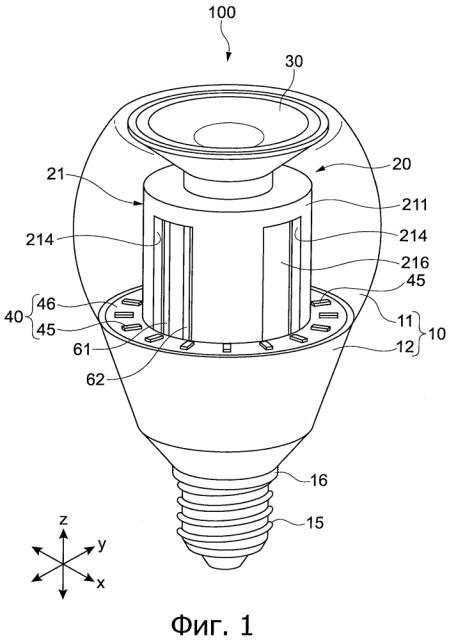

Фиг. 1 - вид в перспективе, представляющий устройство - источник света типа электрической осветительной лампочки, в соответствии с вариантом осуществления (вариантом 1 осуществления) настоящего раскрытия.

Фиг. 2 - схематичный вид в поперечном сечении, представляющий устройство -источник света типа электрической осветительной лампочки, показанное на фиг. 1.

Фиг. 3 - вид в поперечном сечении, представляющий громкоговоритель, в соответствии с вариантом осуществления.

Фиг. 4 - вид в перспективе, представляющий элемент держателя модуля держателя.

Фиг. 5 - вид в перспективе, представляющий коробку, содержащую подложку, модуля держателя в виде снизу.

Фиг. 6 - диаграмма, представляющая взаимосвязь расположения между подложкой источника питания и другими подложками (подложкой возбуждения и подложкой управления).

Фиг. 7 - блок-схема, представляющая электрическую структуру устройства -источника света.

Фиг. 8 - вид в перспективе, представляющий часть устройства - источника света типа электрической осветительной лампочки, в соответствии с другим вариантом осуществления (вариантом 3 осуществления) настоящего раскрытия.

Фиг. 9 - фигура, представляющая некоторые измененные примеры (варианты осуществления 9А и 9В) множества отверстий, сформированных на трубчатом участке.

Подробное описание изобретения

Вариант 1 осуществления устройства - источника света

Ниже некоторые варианты осуществления настоящего раскрытия будут описаны со ссылкой на чертежи.

Общая структура устройства - источника света типа электрической осветительной лампочки

На фиг. 1 показан вид в перспективе, представляющий устройство 100 источника света типа электрической осветительной лампочки, в соответствии с вариантом осуществления настоящего раскрытия. На фиг. 2 показан схематичный вид в поперечном сечении, представляющий устройство 100 источника света типа электрической осветительной лампочки, показанное на фиг. 1. В следующем описании, устройство источника света типа электрической осветительной лампочки просто называется устройством источника света.

В устройстве 100 источника света предусмотрен кожух 10, модуль 40 источника света, расположенный на кожухе 10, громкоговоритель 30, предусмотренный на одном оконечном участке кожуха 10, и основание 15, соединенное с другим оконечным участком (противоположная сторона относительно положения громкоговорителя 30) кожуха 10, при этом электроизолирующее кольцо 16 расположено между ними.

Для удобства пояснения, в дальнейшем, предполагается, что направление вдоль оси z на фиг.1 и 2 представляет собой назад и вперед относительно устройства 100 источника света, и, в частности, сторона 30 громкоговорителя соответствуют передней стороне, и сторона 15 основания соответствует задней стороне.

Кожух 10 имеет, например, кожух 12 основания и полупрозрачную крышку 11, которая закреплена на кожухе 12 основания. Как показано на фиг. 2, полупрозрачная крышка 11 имеет первый участок 11а отверстия, сформированный на оконечном участке на передней стороне, и второй участок 11b отверстия, сформированный на противоположной стороне относительно нее вдоль направления оси z. Громкоговоритель 30 прикреплен к полупрозрачной крышке 11, так, что он блокирует участок 11а первого отверстия. На стороне второго участка 11b отверстия полупрозрачной крышки 11 предусмотрен кожух 12 основания. Полупрозрачная крышка 11 может быть изготовлена, например, из стекла, акрила, поликарбоната и т.п.

В устройстве 100 источника света предусмотрен модуль 20 держателя, который удерживает громкоговоритель 30. Модуль 20 держателя поддерживает, как единое целое, модуль 40 источника света, громкоговоритель 30 и основание 15 так, что громкоговоритель 30 и модуль 40 источника света отделены друг от друга, и модуль 40 источника света расположен между громкоговорителем 30 и основанием 15. Как показано на фиг.2, обычно, модуль 20 держателя имеет теплоотвод 23, элемент 21 держателя, который зафиксирован на теплоотводе 23 и удерживает громкоговоритель 30, и коробку 22, содержащую подложку, которая расположена так, что она находится напротив элемента 21 держателя.

Теплоотвод 23 модуля 20 держателя функционирует, как шасси устройства 100 источника света. Теплоотвод 23 расположен вокруг центральной оси С (см. фиг. 2), которая представляет собой ось, которая проходит через центр громкоговорителя 30 вдоль направления вибрации (направление вдоль оси z) на диафрагме 35 (см. фиг. 3), включенной в громкоговоритель 30. Площадь, обозначенная термином "вокруг оси", включает в себя общую окружность оси и ее части. Как правило, теплоотвод 23 имеет форму пластины и сформирован вокруг всей окружности центральной оси С, то есть, сформирован в форме кольца.

Модуль 40 источника света также расположен вокруг центральной оси С, как и теплоотвод 23, и обычно сформирован в форме кольца и расположен на теплоотводе 23. Например, модуль 40 источника света имеет установочную подложку 46 в форме кольца и множество элементов 45 LED (светодиодов), расположенных в форме кольца на установочной подложке 46. Для одного элемента LED используют элемент 45, который генерирует белый свет, но можно использовать элемент, который генерирует свет одного другого цвета, кроме белого или множество цветов.

Теплоотвод 23, в основном, изготовлен, например, из алюминия. Однако, теплоотвод 23 может быть изготовлен из других металлических материалов, таких как медь, если только материал имеет высокую удельную теплопроводность. В противном случае, теплоотвод 23 может быть изготовлен из керамики или рассеивающей тепло полимерной смолы.

Основание 15 сформировано так, чтобы его можно было устанавливать в гнездо обычной осветительной лампы накаливания. Основание 15 представляет собой элемент, который подает питание в подложку цепи, на которой устанавливают различные цепи, модуль 40 источника света и громкоговоритель 30, через схему 55 источника питания, которая будет описана ниже.

Длина устройства 100 - источника света в направлении оси z составляет 100-120 мм, обычно приблизительно 110 мм. Диаметр устройства 100 - источника света, когда его просматривают в направлении оси z, составляет 50-70 мм, обычно приблизительно 60 мм.

Конкретная структура громкоговорителя

На фиг. 3 показан вид в поперечном сечении, представляющий громкоговоритель 30, в соответствии с вариантом осуществления. Громкоговоритель 30 представляет собой громкоговоритель динамического типа без демпфера. В громкоговорителе 30 предусмотрена рамка 31, постоянный магнит 32, пластина 33, ярмо 34, диафрагма 35, кромка 36, катушка 37 с обмоткой, магнитная жидкость 38 и участок 39 крепления снизу.

Вместо демпфера в предшествующем уровне техники предусмотрена магнитная жидкость 38 в магнитном зазоре между ярмом 34 и пластиной 33 на его верхней стороне. Кроме того, в магнитном зазоре, предусмотрена голосовая катушка (не показана). На нижнем участке 39 крепления сформировано резьбовое отверстие 39а. Как будет описано ниже, через резьбовое отверстие 39а, громкоговоритель 30 закрепляют на элементе 21 держателя модуля 20 держателя с помощью винта S3 (см. фиг. 2).

Как будет описано ниже, в этом варианте осуществления, поскольку громкоговоритель 30 и модуль 40 источника света расположены отдельно друг от друга, маловероятно, что на громкоговоритель 30 будет влиять тепло модуля 40 источника света. Поэтому, поскольку постоянный магнит 32 используется для громкоговорителя 30, можно использовать постоянный магнит, имеющий относительно малое тепловое сопротивление, то есть, относительно низкую температуру размагничивания. Например, можно использовать постоянный магнит, имеющий температуру размагничивания от 60°C до 100°C (включительно). В качестве постоянного магнита, имеющего температуру размагничивания 100°C или меньше, можно использовать, например, неодим.

Магнитная сила неодимового магнита выше, чем у магнита из ферритового сердечника и т.п., и температура размагничивания неодима составляет приблизительно 80°C, что ниже, чем у феррита. В случае, когда магнит с ферритовым сердечником используется в громкоговорителе 30 устройства 100 источника света, в соответствии с этими вариантами осуществления, для получения силы магнитного поля, эквивалентной силе магнитного поля неодимового магнита, размер магнита с ферритовым сердечником должен быть увеличен, что не соответствует уменьшению размеров устройства 100 источника света. Также считается, что количество генерируемого тепла модулем 40 источника света уменьшена так, чтобы не размагничивать постоянный магнит, но это означает, что входная мощность в устройстве 100 источника света будет понижена, что уменьшает количество светового потока.

Учитывая описанное выше, в данном варианте осуществления, используют неодим, имеющий более низкое тепловое сопротивление и большую силу магнитного поля, чем у феррита, и громкоговоритель 30, и модуль 40 источника света располагают так, чтобы они были отделены друг от друга, в результате чего преодолевается описанная выше проблема.

Например, по меньшей мере, часть рамки 31 громкоговорителя 30 и, по меньшей мере, часть кромки 36 могут быть изготовлены из полупрозрачного материала. В качестве полупрозрачного материала можно использовать известный материал, такой как материал полимерной смолы на основе акрила, материал полимерной смолы на основе поливинила, и материал полимерной смолы на основе полиимида. Таким образом, свет, излучаемый модулем 40 источника света, проходит через часть громкоговорителя 30, в результате чего, становится возможным улучшить характеристику распределения в направлении к центру устройства 100 источника света.

Конкретная структура модуля держателя

На фиг. 4 показан вид в перспективе, представляющий элемент 21 держателя модуля 20 держателя. Элемент 21 держателя имеет трубчатый участок 211, на котором закреплен громкоговоритель 30 и участок фланца 212, предусмотренный на оконечном участке задней стороны трубчатого участка 211. Участок 21 держателя расположен в кожухе 10 так, что трубчатый участок 211 проходит через центральное отверстие теплоотвода 23 модуля 40 источника света, и продольное направление трубчатого участка 211 продолжается вдоль направления оси z.

На оконечной поверхности на передней стороне трубчатого участка 211 сформировано резьбовое отверстие 215. В резьбовом отверстии 215 и в резьбовом отверстии 39а, которое сформировано в громкоговорителе 30, завинчен винт S3 (см. фиг. 2). При такой структуре громкоговоритель 30 поддерживается элементом 21 держателя. Способ закрепления громкоговорителя 30 на элементе 21 держателя не ограничен привинчиванием, и можно использовать соединение с помощью клея или зацепление с использованием неоднородного элемента.

Как показано на фиг. 2, элемент 21 держателя закреплен на теплоотводе 23 с помощью винта S1. В частности, на участке 212 фланца элемента 21 держателя участок 213 крепления, предназначенный для привинчивания, сформирован таким образом, что его можно проецировать в направлении задней стороны. Теплоотвод 23 размещен на участке 212 фланца, и элемент 21 держателя прикреплен к теплоотводу 23 через участок 213 крепления со стороны задней поверхности (задней стороны) теплоотвода 23.

Используя структуру элемента 21 держателя и теплоотвода 23, как описано выше, поскольку модуль 40 источника света расположен отдельно от громкоговорителя 30 на его задней стороне, как описано выше, становится возможным подавить влияние тепла от модуля 40 источника света на громкоговоритель 30. В результате, предпочтительно, становится возможным поддерживать функцию громкоговорителя 30. Например, в случае, когда влияние тепла на громкоговоритель 30 будет велико, возникает проблема, состоящая в том, что может произойти размагничивание постоянного магнита 32, предусмотренного в громкоговорителе 30, но с помощью устройства 100 источника света, в соответствии с данными вариантами осуществления, становится возможным преодолеть такую проблему.

Кроме того, громкоговоритель 30 расположен с одной стороны, из которой излучается свет модуля 40 источника света, то есть, в положении, где излучаемый свет может быть блокирован. Модуль 40 источника света предусмотрен в форме кольца, увеличивая, таким образом, угол распределения света. Кроме того, модуль 40 источника света может излучать свет с распределением света, с однородным количеством света относительно центральной оси С.

В этом варианте осуществления элемент 21 держателя, который удерживает громкоговоритель 30, расположен так, чтобы он был окружен модулем 40 источника света. Поэтому, становится возможным уменьшить пространство размещения элемента 21 держателя и модуля 40 источника света в устройстве 100 источника света типа электрической осветительной лампочки, то есть, становится возможным увеличить плотность размещения этих элементов, что позволяет достичь уменьшения устройства 100 источника света, обеспечивая требуемый угол распределения света.

На трубчатом участке 211 элемента 21 держателя может быть предусмотрен отражающий участок, который отражает свет, излучаемый модулем 40 источника света. Отражающий участок представляет собой деталь, на которой сформирована зеркальная поверхность или материал, имеющий, например, цвет с высокой светоотражающей способностью. Цвет с высокой отражающей способностью относится, например, к белому цвету, молочно-белому или цвету, близкому к ним. Конечно, сам элемент 21 держателя может быть сформирован из материала полимерной смолы белого цвета или молочно-белого цвета. В качестве материала полимерной смолы используют ABS (акрилонитрилбутадиенстирол), РВТ (полибутилентерефталат) и т.п., но также возможно использовать другие подобные материалы. В положении отражения также может быть предусмотрен отдельный элемент от трубчатого участка 211 элемента 21 держателя.

Кроме того, в случае, когда отражающий участок сформирован из, например, белого или молочно-белого материала, отражающий участок может диффузионно отражать (рассеивать) свет. В качестве альтернативы, когда отражающий участок имеет отражающую поверхность, которая была подвергнута процессу пескоструйной обработки, отражающая поверхность также может диффузионно отражать свет.

Как описано выше, благодаря тому, что предусмотрен отражающий участок, становится возможным увеличить угол распределения света, излучаемого из модуля 40 источника света и эффективно использовать свет модуля 40 источника света, что позволяет повысить интенсивность освещения.

На фиг. 5 показан вид в перспективе, представляющий коробку 22, содержащую подложку модуля 20 держателя в виде снизу. Коробка 22, содержащая подложку, имеет основной корпус 221, множество контактных пластин 222 и участок 223 выступа. Контактные пластины 222 выступают в направлении, перпендикулярном оси z, из основного корпуса 221, и участок 223 выступа выступает в направлении оси z из основного корпуса 221. На фиг. 5 предусмотрено множество контактных пластин 222, имеющих разные формы, но может быть предусмотрена только одна контактная пластина 222.

Кроме того, в основном корпусе 221 сформирован участок 224 соединительного отверстия, с которым соединяют разъем для обеспечения проводимости (не показан). Может быть сформировано множество участков 224 соединительного отверстия.

Как показано на фиг. 2, основной корпус 221 предусмотрен в вертикальном положении вдоль направления оси z, и элемент 21 держателя, и коробка 22, содержащая подложку, расположены в кожухе 10 противоположно друг другу таким образом, чтобы контактные пластины 222 находились в контакте с участком 212 фланца элемента 21 держателя. В области, сформированной в элементе 21 держателя, и в коробке 22, содержащей подложку, которая расположена, как описано выше, то есть, в области трубчатого участка 211 и основного корпуса 221, расположены некоторые подложки цепей. Может быть предусмотрено множество таких цепей, например, две подложки цепей (подложка 61 возбуждения и подложка 62 управления). Как будет описано ниже, подложка 61 возбуждения предусмотрена, как общая подложка, на которой установлены схема 614 возбуждения LED и аудиоусилитель (AMP) 613 (см. фиг. 7), которые будут описаны ниже. По меньшей мере, подложка 61 возбуждения функционирует, как модуль возбуждения.

Участок 223 выступа расположен на основании 15, так, чтобы его можно было вставлять в оконечный участок 12b отверстия на задней стороне кожуха 12 основания, как показано на фиг. 2. Участок 223 выступа сформирован в форме трубки и размещен таким образом, чтобы вывод (не показан), который соединяет вывод верхнего участка основания 15 и подложки 50 источника питания, который будет описан ниже друг с другом, проходил через внутреннюю часть участка 223 выступа.

Как и элемент 21 держателя, коробка 22, содержащая подложку, сформирована из непроводящего материала, например, в основном, из материала полимерной смолы ABS. Таким образом, требуемый материал как электрически изолирующий материал и огнеупорный материал используется для элемента 21 держателя и коробки 22, содержащей подложку.

В трубчатом участке 211 элемента 21 держателя сформировано множество отверстий 214. В результате, в кожухе 10, через отверстия 214, внешняя область трубчатого участка 211 элемента 21 держателя сообщается с областью в трубчатом участке 211 ив коробке 22, содержащей подложку. В такой структуре, в кожухе 10, возможно использовать не только внешнюю область трубчатого участка 211, но также и область на трубчатом участке 211 и коробку 22, содержащую подложку, в качестве кожуха 30 для громкоговорителя. В результате, объем кожуха становится больше, что улучшает качество звука для громкоговорителя 30. Следует отметить, что также возможно сформировать только одно отверстие 214 на трубчатом участке 211.

Кожух 12 основания сформирован из материала, имеющего относительно высокую теплопроводность, например, в основном, алюминия. В качестве материала кожуха 12 основания можно использовать любой другой металлический материал, такой как медь, если только этот материал имеет высокую теплопроводность. В качестве альтернативы, материал кожуха 12 основания может представлять собой рассеивающую тепло полимерную смолу или керамику. Теплоотвод 23 и кожух 12 основания соединены с возможностью передачи тепла друг с другом. Как показано на фиг.2, например, участок 12а с отверстием на конце, сформированный в кожухе 12 основания, и боковая поверхность теплоотвода 23 находятся в контакте друг с другом непосредственно или через теплопроводный лист и т.п., обеспечивая, таким образом, передачу тепла между элементами. В результате, тепло, генерируемое модулем 40 источника света, эффективно излучается наружу через теплоотвод 23 и кожух 12 основания.

Следует отметить, что теплоотвод 23 и кожух 12 основания могут быть сформированы из разных основных материалов.

Как показано на фиг. 2, полупрозрачная крышка 11 установлена относительно кожуха 12 основания таким образом, что поверхность отверстия на оконечном участке 12а с отверстием кожуха 12 основания и поверхность с отверстием на участке 11b второго отверстия полупрозрачной крышки 11 обращены друг к другу. Модуль 20 держателя поддерживает громкоговоритель 30 таким образом, что полупрозрачная крышка 11 прижата к теплоотводу 23 громкоговорителем 30, и громкоговоритель 30, и модуль 20 держателя зажимают между собой полупрозрачную крышку 11.

Теплоотвод 23, в основном, формирует участок 29 основания модуля 20 держателя. Участок 29 основания модуля 20 держателя включает в себя участок 212 фланца элемента 21 держателя. Кроме того, участок 29 основания модуля 20 держателя включает в себя кожух 12 основания.

Как описано выше, громкоговоритель 30, поддерживаемый модулем 20 держателя, вместе с теплоотводом 23, зажимают между собой полупрозрачную крышку 11 и поддерживают полупрозрачную крышку 11 так, что полупрозрачная крышка 11 прижимается к теплоотводу 23. Таким образом, нет необходимости непосредственно фиксировать полупрозрачную крышку 11 на теплоотводе 23 и громкоговорителе 30. Поэтому, даже если полупрозрачная крышка 11, имеет коэффициент теплового расширения, отличный от коэффициентов теплового расширения теплоотвода 23 (рамка 31), громкоговоритель 30 расширяется под действием тепла, в результате изменения температуры модуля 40 источника света, при этом деформация из-за теплового расширения на участках 11а и 11b отверстия, которые обращены к громкоговорителю 30 и теплоотводу 23, соответственно, будет находиться в допустимых пределах, и при этом возможно снимать механическое напряжение, связанное с тепловым расширением. Таким образом, возможно предотвратить неисправность, когда механическое напряжение генерируется в полупрозрачной крышке 11, и полупрозрачная крышка 11 от этого портится.

Структуры различных подложек с электрическими цепями

Как показано на фиг. 2, в кожухе 12 основания содержится подложка 50 источника питания, на которой установлена схема 55 источника питания. Подложка 50 источника питания прикреплена к элементу 21 держателя с помощью винта S2. Кроме того, с помощью винта S1, который соединяет элемент 21 держателя и теплоотвод 23 друг с другом, подложка 50 источника питания также прикрепляется к теплоотводу 23.

Здесь, в общем, с точки зрения соответствия светодиодной лампы устройству освещения, форма светодиодной осветительной лампы желательно должна быть близка по форме к осветительной лампе накаливания, и светодиодная осветительная лампа, желательно, должны быть уменьшена в размерах в максимально возможной степени. Если размер продукта светодиодной осветительной лампы существенно больше, качество продукта ухудшается. В случае, когда подложка источника питания и подложка цепи возбуждения LED расположены в одной и той же плоскости или расположены вдоль параллельной плоскости, размер продукта увеличивается, и размер внешний окружности кожуха в непосредственной близости к основанию также увеличивается. С точки зрения соответствия осветительному устройству, это идеально для получения светодиодной осветительной лампы, имеющей размер внешней окружности кожуха в непосредственной близости к основанию, который ближе к осветительной лампе накаливания. Поэтому, с такой точки зрения, продукт, в котором подложка источника питания и подложка другой схемы расположены в одной плоскости, как описано выше, приводит к ухудшению качества продукта. С учетом этого, в настоящем раскрытии, подложки с электрическими цепями располагают следующим образом.

На фиг. 6 показана схема, представляющая взаимосвязь расположения между подложкой 50 источника питания и другими подложками (подложкой 61 привода и подложкой 62 управления, как описано выше). Подложка источника 50 питания имеет область 50а полости, и подложка 61 возбуждения и подложка 62 управления частично расположены внутри области 50а полости.

Как правило, область 50а полости формируется из сквозного отверстия, то есть, подложка 50 источника питания сформирована в форме кольца. В частности, как показано на фиг. 2, в область 50а полости, вставлен основной корпус 221 коробки 22, содержащей подложку. В результате, подложка 61 возбуждения и подложка 62 управления, расположенные в элементе 21 держателя, и коробка 22, содержащая подложку, располагаются так, чтобы они взаимно перпендикулярно пересекали подложку 50 источника питания через сквозное отверстие подложки 50 источника питания.

Как описано выше, подложка 61 возбуждения и подложка 62 управления расположены так, чтобы они были вставлены в сквозное отверстие подложки 50 источника питания, так, что становится возможным эффективно располагать компоненты в малом пространстве содержания кожуха 10 и обеспечить возможность уменьшения размеров устройства 100 источника света.

В частности, форма огибающей для всех подложек, расположенных, как описано выше, приближается к форме, получаемой путем размещения двух схематичных треугольных формы противоположно друг другу вдоль направления оси z. Форма приближается к очертаниям кожуха 10, в которой установлены в кожух 12 основания и полупрозрачной крышкой 11, когда устройство 100 источника света рассматривают со стороны. Таким образом, благодаря р
