Контактная линия с подвижными штепсельными розетками

Контактная линия с подвижными штепсельными розетками

Иллюстрации

Показать все

Реферат

Изобретение относится к электротехнике и предназначено для подключения различных электроприборов в жилых, служебных и производственных помещениях.

Известна штепсельная розетка с двумя контактными гнездами для соединения со штепсельной вилкой, которой оборудовано большинство электропотребителей. Обычная штепсельная розетка /ШР/ закрепляется неподвижно, преимущественно на стене помещения, а контактные гнезда ШР соединяется с проводами электросети. Штепсельный разъем розетка-вилка позволяет быстро подключать и отключать электроприборы, однако ШР находится в определенном месте, зачастую неудобном для подключения, или возникает необходимость переноса потребителей в разные места, а также подключение нескольких потребителей. В таких случаях используют удлинители, разветвители и прочую дополнительную арматуру, которая затрудняет перемещение людей в помещении и придает ему беспорядочный вид.

Задача изобретения - обеспечить подвод электропитания к каждому электроприбору от индивидуальной ШР в любом месте помещения без использования дополнительной арматуры.

Указанная задача решается тем, что ШР имеет возможность перемещения внутри токоизолированного короба, содержащего электропроводящие полосы, а к гнездам ШР электропитание подводится с помощью упругих контактных лапок, которые закреплены в нижней части ШР и прижимаются к электропроводящим полосам. Контактная линия /короб с полосами/ может устанавливаться по всему периметру помещения на любой высоте, а количество ШР на линии - множество, в зависимости от потребности, причем каждая ШР перемещается в любое место.

Перечень фигур графических изображений:

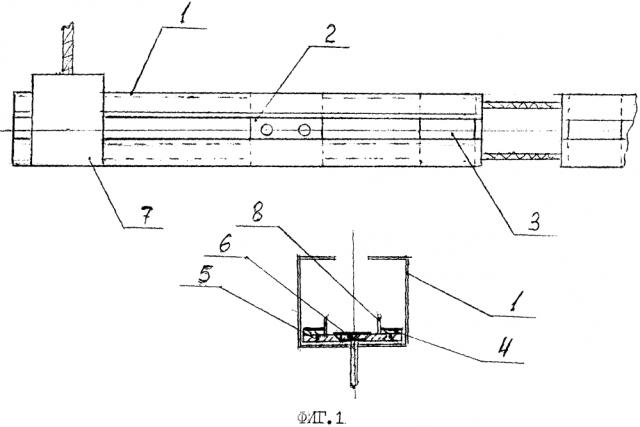

Фиг. 1 - контактная линия.

Фиг. 2 - штепсельная розетка с двумя контактными гнездами.

Фиг. 3 - штепсельная розетка с двумя контакт гнездами и заземляющим контактом.

Фиг. 4 - линейный соединитель.

Фиг. 5 - узел подвода электропитания.

Контактная линия /фиг. 1/ содержит токоизолированную панель 5 с закрепленными на ней токопроводящими полосами 4, которые разделены между собой перегородками 8. Панель вставлена вовнутрь диэлектрического короба 1, имеющего продольный паз по всей длине. Полость между перегородками используется для размещения крепежных элементов 6, которыми панель и короб крепятся к стенам или другим частям помещения. Вовнутрь короба с возможностью линейного перемещения помещены штепсельные розетки 2 и узел подвода электропитания 7. Для электрического соединения частей контакт. линии между собой в короб таким же образом помещены линейные соединители 3. ШР с двумя контактными гнездами /фиг. 2/ содержит корпус, выполненный из стандартных диэлектрических материалов. На данной фигуре представлен составной корпус, где его детали скреплены заклепками 2. Размер корпуса ШР соответствует поперечному сечению короба с находящейся в нем панелью. Верхняя часть корпуса имеет продольный выступ, а нижняя снабжена упругими контактными лапками 3, которые вставлены в пазы корпуса и винтами соединены с контакт. пластинами-гнездами 1. Этими же винтами пластины крепятся в корпусе ШР. К вставленной в короб контакт. линии розетке электропитание подводится от токопроводящих полос, к которым прижаты контакт. лапки. Если подключаемым приборам требуется заземляющая цепь, то контакт. линия снабжается дополнительной электропроводящей полосой, которая крепится в средней части панели между перегородками. Ширина контактной поверхности заземляющей полосы в этом случае больше диаметра головок крепежных элементов. Для соединения штепсельной вилки, имеющей стандартный заземляющий контакт, с соответствующей контакт. линией, служит ШР, изображенная на фиг. 3. В этой розетке стандартная контактная пластина 1 помещена под круглой верхней панелью. Через центральную часть корпуса ШР проходит заклепка 2, которая жестко связывает между собой верхнюю контакт. пластину, панель, корпус розетки, а также контакт. лапку 3. Помещенная внутрь короба контакт. линии эта ШР с помощью боковых контакт. лапок производит токосъем с токопроводящих полос, а средняя контакт. лапка через дополнительную полосу 4 осуществляет электрическое соединение цепи заземления. Для подвода электропитания к контакт. линии от существующей электросети служит узел подвода электропитания /фиг. 5/, который содержит корпус 4 и жестко соединенную с ним верхнюю панель 3. Размер корпуса узла как и у ШР соответствует поперечному сечению короба. Нижняя часть корпуса снабжена контакт. лапками 7, которые заклепками 5 жестко крепятся к корпусу совместно с пластинами-клеммами 2, имеющими винтовые зажимы 1. Винтовые зажимы осуществляют соединение проводов сети с контактной частью узла. Верхняя панель закрывается крышкой 6. Узел подвода электропитания так же, как ШР, вставляется в короб контакт. линии и перемещается в необходимое для подключения место. Подача электропитания от узла на токопроводящие полосы происходит через контакт. лапки. На верхней панели узла подвода эл. питания может устанавливаться предохранительная и выключающая арматура. Для удобства транспортировки и монтажа контактной линии ее детали /короб и панель с токопровод. полосами/ изготавливаются определенной длины, например 3,2 и 1 м. Для электрического соединения участков контакт. линии служат линейные соединители /фиг. 4/. Линейный соединитель состоит из двух отдельных одинаковых плат 1, размер которых соответствует поперечному сечению короба. В нижней части плат при помощи заклепок 5 закреплены по две пары контакт. лапок 3 и гибких проводников 2 с изолированней внешней частью. Вставленные в концевые части короба платы линейного соединителя обеспечивают электрическое соединение участков контакт. линии посредством контакт. лапок и проводников, причем благодаря гибкости последних участки контакт, линии могут быть расположены под углом друг к другу, т.е. вписываться в углы помещения. Между концами участков линии может оставляться промежуток, если предполагается вставлять в короб дополнительные ШР. Перед этим обе платы линейного соединителя смещаются в один из участков линии, освобождая промежуток, затем соединитель возвращается в прежнее положение. Открытые торцевые части короба контакт. линии закрываются съемными заглушками.

1. Контактная линия с подвижными штепсельными розетками, содержащая контактные элементы, штепсельные розетки, отличающаяся тем, что контактная линия выполнена в виде токоизолированной панели с закрепленными на ней двумя или тремя токопроводящими контактными полосами, разделенными между собой перегородками, а панель с токопроводящими полосами вставлена вовнутрь короба из электроизоляционного материала, имеющего продольный паз, причем средняя часть полости между перегородками используется также для размещения крепежных элементов, фиксирующих все детали контактной линии на стенах или других частях помещения, причем вовнутрь короба с возможностью продольного перемещения помещены штепсельные розетки с выступающими из паза короба контактными гнездами, причем для подвода электропитания от электросети к токопроводящим контактным полосам в короб также с возможностью продольного перемещения вставлен узел подвода электропитания, причем для электрического соединения участков контактной линии в короб идентичным образом вставлены линейные соединители, а открытые торцевые концы короба контактной линии закрываются съемными заглушками.

2. Контактная линия с подвижными штепсельными розетками по п.1, отличающаяся тем, что нижняя часть корпуса штепсельной розетки снабжена упругими контактными лапками, которые электрически соединены с контактными гнездами, установленными в верхней части корпуса розетки, а размеры корпуса соответствуют поперечному сечению внутренней полости короба с находящейся в нем панелью, причем при наличии цепи заземления в средней части основания корпуса розетки закрепляется дополнительная контактная лапка, которая электрически соединена со стандартной контактной пластиной, установленной внизу верхней наружной панели розетки, причем крайние контактные лапки осуществляют токосъем с токопроводящих полос линии, а средняя контактная лапка производит электрическое соединение соответствующей токопроводящей полосы с цепью заземления.

3. Контактная линия с подвижными штепсельными розетками по п.1 или 2, отличающаяся тем, что узел подвода электропитания содержит корпус с жестко связанной с ним верхней панелью, а размеры корпуса соответствуют поперечному сечению короба, причем нижняя часть корпуса снабжена контактными лапками, которые заклепками жестко крепятся к корпусу узла совместно с пластинами-клеммами, имеющими винтовые зажимы, которые соединяют провода электросети с контактной частью узла, передающей электропитание на токопроводящие полосы контактной линии, причем на верхней панели узла может помещаться предохранительная и выключающая арматура, а весь узел подвида электропитания закрывается съемной крышкой.

4. Контактная линия с подвижными штепсельными розетками по п.1, отличающаяся тем, что линейный соединитель выполнен в виде двух разнесенных плат с закрепленными на них в нижней части двумя парами контактных лапок, причем контактные лапки каждой пары электрически соединены между собой гибкими проводниками с изолированной внешней частью, а размеры каждой платы соответствуют поперечному сечению короба с внутренней панелью, причем посредством контактных лапок с проводниками обеспечивается электрическое соединение токопроводящих полос участков контактной линии, расположенных как параллельно, так и под углом друг к другу.
