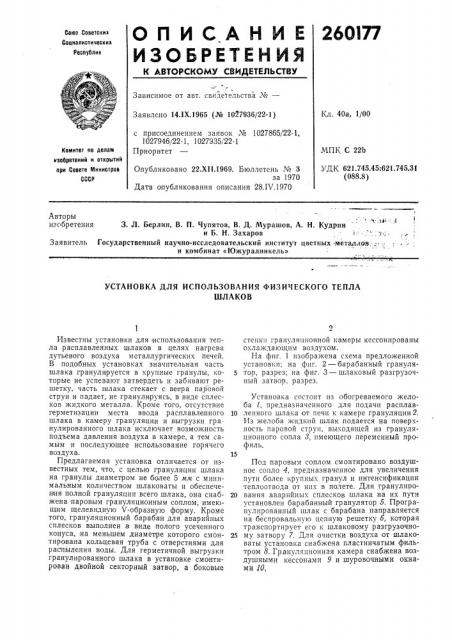

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 14.1Х 1965 (№ 1027936/22-1) Кл. 40а, 1/00 с присоединением заявок № 1027865/22-1, 1027946/22-1, 1027935/22-1

Приоритет

МПК С 22b

УДК 621.745.45:621.745.31 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 22.Х11.1969. Бюллетень № 3 за 1970

Дата опубликования описания 28.IV.1970

I х. тФ ..Л

Авторы изобретения

3. Л. Берлин, В. П. Чупятов, В. Д. Мурашов, А. Н. Кудрин и Б. Н. Захаров

Государственный научно-исследовательский институт цветных вветаллов:: и комбинат «10журалникель»

Заявитель

УСТАНОВКА ДЛЯ ИСПОЛЬЗОВАНИЯ ФИЗИЧЕСКОГО ТЕПЛА

ШЛАКОВ

Под паровым соплом смонтировано воздушное сопло 4, предназначенное для увеличения пути более крупных гранул и интенсификации теплоотвода от них в полете. Для гранулиро20 вания аварийных сплесков шлака .на их пути установлен барабанный гранулятор 5. Програнулированный шлак с барабана направляется на беспровальную цепную решетку 6, которая транспортирует его к шлаковому разгрузочно25 му затвору 7. Для очистки воздуха от шлаковаты установка снабжена пластинчатым фильтром 8. Грануляционная камера снабжена воздушными кессонами 9 и шуровочными окнами 0, Известны установки для использования тепла расплавленных шлаков в целях нагрев» дутьевого воздуха металлургических печей.

В подобных установках значительная часть шлака гранултсруется в крупные гранулы, которые не успевают затвердеть и забивают решетку, часть шлака стекает с веера паровой струи и падает, не гранулируясь, в виде сплесков жидкого металла. Кроме того, отсутствие герметизации места ввода расплавленного шлака в камеру грануляции и выгрузки гранулированного шлака исключает возможность подъема давления воздуха в камере, а тем самым и последующее использование горячего воздуха.

Предлагаемая установка отличается от известных тем, что, с целью грануляции шлака на гранулы диаметром не более 5 мм с минимальным количеством шлаковаты и обеспечения полной грануляции всего шлака, она снабжена паровым грануляционным соплом, имеющ им щелевидную V-образную форму. Кроме того, грануляционный барабан для аварийных сплесков выполнен,в виде полого усеченного конуса, .на меньшем диаметре которого смонтирована кольцевая труба с отверстиями для распыления воды. Для герметичной выгрузки гранулированного шлака в установке смонтирован двойной секторный затвор, а боковые стеHI

На фиг. 1 изображена схема предложенной установки; на фпг. 2 — бараоанный гранулятор, разрез; на фиг. 3 — шлаковый разгрузочный затвор. разрез.

Установка состоит пз обогреваемого желоба /, предназначенного для подачи расплав1О ленного шлака от печи к камере грануляции2.

Из желоба жидкий шлак .подается на поверхность паровой струи, выходящей из грануляционного сопла 3, имеющего переменный профиль, 15

Предмет изобретения

1. Установка для использования физического тепла шлаков в целях нагрева дутьевого воздуха металлургических печей выполнена в .виде герметичной камеры, в которой смонтированы обогреваемый желоб с гидравлическим затвором, паровое грануляционное сопло, воздушное сопло, барабан для грануляции сплесков шлака, беспровальная цепная решетка, шлаковый разгрузочный затвор, фильтр очистки воздуха от шлаковаты и воздушные кессоны, отличающаяся тем, что, с целью грануляции шлака на гранулы диаметром не более

5 мм с минимальным .количеством шлаковаты и обеспечения полной грануляции всего шлака, она снабжена паровым грануляционным соплом, имеющим щелевидную V-образную форму.

2. Установка по п. 1, отличающаяся тем, что грануляционный барабан для аварийных

- сцлесков выполнен в виде полого усеченного конуса, на меньшем диаметре которого смонтирована кольцевая труба с отверстиями для ,распыления воды.

3. Установка по,пп. 1 и 2, отличающаяся тем, что, с целью герметичной выгрузки транулированного шлака, в ней смонтирован двойной секторный затвор, а боковые стенки rpa15 нуляционной камеры кессонированы охлаждающим воздухом. ч

260177

Фиг 3
