Реферат

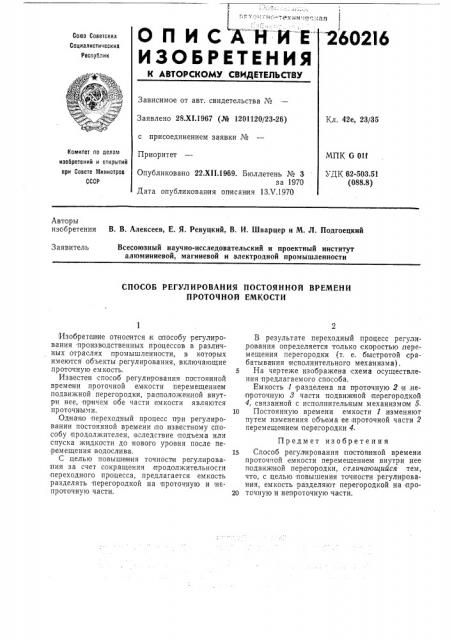

266216! ОПИСАНИЕ

ИЗОБРЕТЕЫИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Заявлено 28.Х1.1967 (№ 1201120/23 26) с присоединением заявки №

Приоритет

Кл. 42е, 23/35

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК G ОИ

УДК 62-503.51 (088.8) Опубликовано 22.Х111969. Бюллетень ¹ 3 за 1970

Дата опубликования описания 13Л .1970

Авторы изобретения

В. В. Алексеев, Е. Я. Ревуцкий, В. И. Шварцер и М. Л. Подгоецкий

Всесоюзный научно-исследовательский и проектный институт алюминиевой, магниевой и электродной промышленности

Заявитель

СПОСОБ РЕГУЛИРОВАНИЯ ПОСТОЯННОЙ ВРЕМЕНИ

ПРОТОЧНОЙ ЕМКОСТИ

Изобретен не относится к апосооу регулирования производственных процессов в различных отраслях промышленности, в которых имеются объекты, регулирования, включающие .проточную емкость.

Известен способ регулирования постоянной време ни проточной емкости перемещением подвижной перегородки, расположенной внутри нее, пр ичем обе части емкости являются проточными.

Однако переходный процесс при регулировании постоянной времени iso известному способу продолжителен, вследствие подъема или спуска жидкости до нового уровня после перемещения водослива.

С,целью повышения точностями регулировазтия за счет сокращения продолжительносги переходного процесса, предлагается емкость разделять перегородкой на проточную и непроточную части..В результате переходный процесс регули,рования определяется только скоростью перем ещения перегородки (т. е. быстротой срабатывания исполнительного механизма).

5 На чертеже изображена схема осуществления предлагаемого способа.

Емкость 1 разделена на проточную 2 и не проточную 8 части подвижной перегородкой

4, связанной с исполнительным механизмом 510 Постоянную времени емкости 1 изменяют путем изменения объема ее проточной части 2 перемещением перегородки 4.

Предмет изобретения

15 Способ регулирования постоя иной времени проточ..ой емкости перемещением .внутри нее подвиж ной перегородки, «тличающийся тем, что, с целью повышения точности регулирования, емкость разделяют перегородкой на про20 точную и непроточную части.

260216

Составитель Кудряшов

Редактор О. Кузнецова Техред Л, В. Куклина

Корректор Л. И. Гаврилова

Заказ 908/17 Тираж 500 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва РК-35, Раушская наб., д. 4/5

Типография, пр, Сапунова, 2
