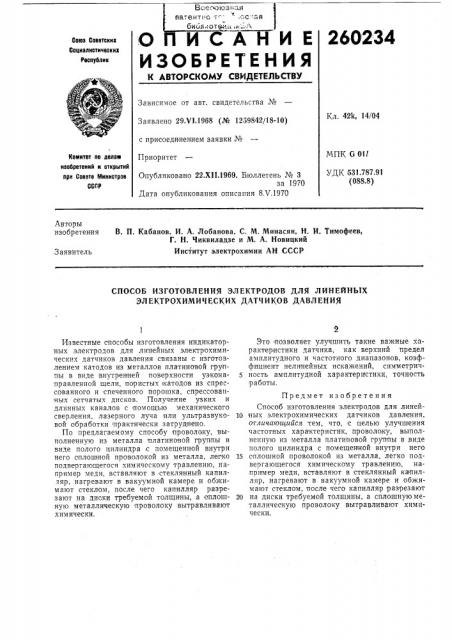

Воес оюзн я патентно -.,ос .ая

° биолаот844 4,м(О ИСАНИЕ

260234

Союз Советских

Социалистических

Республик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 29.Ч1.1968 (№ 1259842/18-10) с присоединением заявки №

Приоритет

Кл. 42k, 14/04

МПК G OIL

УДК 531 787 91 (088.8) Комитет оо делаю изобретений и открытий ори Совете Министров

СССР

Опубликовано 22.Х11.1969. Бюллетень № 3 за 1970

Дата опубликования описания 8.V.1970

Авторы изобретения

В, П. Кабанов, И. А. Лобанова. С. М. Минасян, Н. И. Тимофеев, Г. Н. Чиквиладзе и М. А. Новицкий

Институт электрохимии AH СССР

Заявитель

СПОСОБ ИЗГОТОВЛЕНИЯ ЭЛЕКТРОДОВ ДЛЯ ЛИНЕЙНЫХ

ЭЛЕКТРОХИМИЧЕСКИХ ДАТЧИКОВ ДАВЛЕНИЯ

Известные способы изготовления индикаторных,электродов для линейных электрохимических датчиков давления связаны с изготозлением катодов из металлов платиновой группы в виде внутрен ней поверхности узконаправленной щели, пористых катодов из спрессованного и спеченного порошка, спрессованных сетчаты дисков. Получение узких и длинных каналов с помощью механического сверления, лазерного луча или ультразвуковой обработки практически затруднено.

По предлагаемому способу проволоку, выполненную из металла платиновой группы в виде полого цилиндра с помещенной внутри него сплошной проволокой из металла, легко подвергающегося химическому травлению, например меди, вставляют в стеклянный капилляр, нагревают в вакуумной камере и обжимают стеклом, после чего капилляр разрезают на диски требуемой толщины, а оплошную металлическую проволоку вытравливают химически.

Это позволяет улучшить такие важные характеристики датчика, как верхний предел амплитудного и частотного диапазонов, коэффициент нелинейных искажений, симметрич5 ность амплитудной характеристики, точность работы.

Предмет изобретения

Способ изготовления электродов для линей10 ных электрохимических датчиков давления, отличающийся тем, что, с целью улучшения частотных характеристик, проволоку, выполненную из металла платиновой группы в виде полого цилиндра с помещенной внутри него

15 сплошной проволокой из металла, легко подвергающегося химическому травлению, например меди, вставляют в стеклянный капилляр, нагревают в вакуумной камере и обжимают стеклом, после чего капилляр разрезают

20 на диски требуемой толщины, а сплошнуюметаллическую проволоку вытравливают химически,
