Система отображения, устройство отображения и устройство ретрансляции

Система отображения, устройство отображения и устройство ретрансляции

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к системе отображения, которая выводит сигналы воспроизведения, подаваемые из устройства воспроизведения, на два или более устройств отображения, устройству отображения, используемому установленным на голове пользователя, и к устройству ретрансляции, которое выполняет ретрансляцию между устройством воспроизведения и двумя или более устройствами отображения, включающими в себя устройство отображения, применяемое установленным на голове пользователя.

Уровень техники

Устройство отображения, устанавливаемое на голове и используемое для просмотра изображения, то есть, дисплей, устанавливаемый на голове (HMD), широко известно. Дисплей, устанавливаемый на голове, включает в себя модули отображения для левого и правого глаз, и выполнен с возможностью управления просмотром и прослушиванием, когда гарнитуры используются в комбинации с ним. Он выполнен так, что при его установке на голове, происходит полная изоляция от внешнего мира, что улучшает эффект виртуальной реальности во время просмотра. Кроме того, дисплей, устанавливаемый на голове, выполнен с возможностью представления разных изображений для левого и правого глаз, и если изображения с некоторым несоответствием отображаются для левого и правого глаз, при этом может быть обеспечено трехмерное изображение.

Дисплей, устанавливаемый на голове, представляет собой систему отображения для представления виртуального изображения для пользователя (то есть, для формирования виртуального изображения на сетчатке глаза). Здесь виртуальное изображение формируется на стороне объекта, в случае, когда объект находится в положении ближе к объективу относительно фокусного расстояния.

Для обеспечения пользователю возможности просмотра виртуального изображения, расстояние, например, до пользователя, на котором формируется виртуальное изображение, предпочтительно, изменяется, в зависимости от изображения. Например, предложено устройство отображения, которое представляет виртуальное изображение в форме, пригодной для отображения изображения (например, см. Патентный документ 1). Такое устройство отображения включает в себя увеличительную оптическую систему, которая размешает одно и то же виртуальное изображение для наблюдения левым глазом и правым глазом пользователя в одной и той же плоскости, и управляет расстоянием между виртуальным изображением и пользователем и размером виртуального изображения в соответствии с соотношением размеров изображения. Например, при отображении изображения кинофильма или телесериала с соотношением размеров 16: 9, в соответствии с широковещательной передачей телевидения высокой четкости, виртуальное изображение большого размера формируется на сетчатке в положении на расстоянии приблизительно 15 м от пользователя, и изображение телевизионного сигнала с соотношением размеров 4: 3, в соответствии со способом NTSC (Национальный комитет телевизионной системы), виртуальное изображение среднего размера формируется на сетчатке в относительно близком положении на расстоянии приблизительно 3 м от пользователя, при этом у пользователя может возникнуть ощущение присутствия и, также снижается чувство усталости во время просмотра виртуального изображения.

Если соответствующий угол обзора будет установлен оптической системой, при использовании элементов высокого разрешения, таких, как элементы EL (электролюминесценции) для модулей отображения в дисплее, устанавливаемом на голове, для левого и правого глаза, и множество каналов будут воспроизведены с помощью гарнитуры, ощущение присутствия может быть реализовано, как, например, при просмотре в кинотеатре.

Список литературы

Патентный документ

Патентный документ 1: Выложенная заявка на патент Японии №2007-133415

Раскрытие изобретения

Задачи, решаемые изобретением

Цель настоящего изобретения состоит в том, чтобы обеспечить улучшенную систему отображения, выполненную с возможностью вывода сигналов воспроизведения, подаваемых от устройства воспроизведения, на два или более устройств отображения, улучшенное устройство отображения, используемое установленным на голове пользователя, и улучшенное устройство ретрансляции, обеспечивающее ретрансляцию между указанным устройством воспроизведения и указанными двумя или более устройствами отображения, включающими в себя указанное улучшенное устройство отображения, используемое установленным на голове пользователя.

Решения задач

Настоящая заявка было подготовлена с учетом представленной выше цели, и изобретение, описанное в п. 1 формулы, направлено на реализацию системы отображения, включающей в себя: устройство подачи информации изображения для подачи информации изображения; первое устройство отображения для установки на и для использования его пользователем; одно или более вторых устройств отображений; и устройство переключения вывода для подключения первого устройства отображения и второго устройства отображения и для вывода информации изображения, подаваемой устройством подачи информации изображения, предпочтительно, на первое устройство отображения.

Следует отметить, что "система" здесь относится к логической подборке из множества устройств (или функциональных модулей, для реализации определенных функций), и каждое устройство или функциональный модуль может быть установлено или может не быть установлено в отдельном корпусе.

Кроме того, изобретение, описанное в п. 2 формулы настоящей заявки, направлено на реализацию устройства отображения, включающего в себя: секцию установки для фиксации на голове пользователя; модуль пользовательского оперирования, используемый пользователем для выполнения ввода оперирования; модуль отображения для левого глаза, предназначенный для отображения изображения для левого глаза; модуль отображения для правого глаза, предназначенный для отображения изображения для правого глаза; модуль обработки сигналов для обработки сигналов изображения, предназначенного для отображения модулем отображения для левого глаза и модулем отображения для правого глаза; модуль управления отображением для управления вызовом отображения модулем отображения для левого глаза и модулем отображения для правого глаза; и модуль орбитальной обработки для вывода области GUI на орбиту, где область GUI будет наложена на изображения, подлежащие отображению модулем отображения для левого глаза и модулем отображения для правого глаза.

В соответствии с изобретением, описанным в п. 3 формулы настоящей заявки, модуль орбитальной обработки устройства отображения по п.2 обеспечивает работу области GUI каждый раз, когда область GUI выводят, или через каждый определенный интервал.

В соответствии с изобретением, описанным в п. 4 формулы настоящей заявки, модуль орбитальной обработки устройства отображения по п.2 останавливает орбитальную операцию, в то время как пользователь выполняет операции с GUI через модуль пользовательского оперирования.

Кроме того, изобретение, описанное в п. 5 формулы настоящей заявки, направлено на реализацию устройства отображения, включающего в себя: узел установки фиксации на голове пользователя; модуль пользовательского оперирования, используемый пользователем для выполнения ввода оперирования; модуль отображения для левого глаза для отображения изображения для левого глаза; модуль отображения для правого глаза для отображения изображения для правого глаза; модуль обработки сигналов для обработки сигналов изображения, предназначенных для отображения модулем отображения для левого глаза и модулем отображения для правого глаза; и модуль управления отображением для управления вызовом отображения модулем отображения для левого глаза и модулем отображения для правого глаза, при этом разность параметра коррекции яркости области отображения изображения и области отображения черного изображения, установлена для экранов модуля отображения для левого глаза и модуля отображения для правого глаза, для отображения изображений с разным соотношением размеров, и выполняют процесс коррекции яркости для сигнала изображения с помощью модуля обработки сигналов.

Дополнительно, изобретение, описанное в п. 6 формулы настоящей заявки, направлено на реализацию устройства отображения, включающего в себя: узел установки для фиксации на голове пользователя; модуль пользовательского оперирования, используемый пользователем для выполнения ввода оперирования; модуль отображения для левого глаза для отображения изображения для левого глаза; модуль отображения для правого глаза для отображения изображения для правого глаза; модуль обработки сигналов для обработки сигналов изображения, предназначенных для отображения модулем отображения для левого глаза и модулем отображения для правого глаза; и модуль управления отображением для управления вызовом отображения модулем отображения для левого глаза и модулем отображения для правого глаза, при этом модуль управления отображением обеспечивает вывод разных сигналов синхронизации для сигналов данных отображения, выводимых, соответственно, для модуля отображения для левого глаза и модуля отображения для правого глаза.

В соответствии с изобретением, описанным в п. 7 формулы настоящей заявки, модуль управления отображением устройства отображения по п.6 формулы, выполнен с возможностью изменения между левым и правым модулями, одного из фазы, частоты и полярности сигналов данных отображения, подлежащих выводу, соответственно, модулем отображения для левого глаза и модулем отображения для правого глаза.

Дополнительно, изобретение, описанное в п. 8 формулы настоящей заявки, направлено на реализацию устройства отображения, включающего в себя: узел установки для фиксации на голове пользователя; модуль пользовательского оперирования, используемый пользователем для выполнения ввода оперирования; модуль отображения для левого глаза для отображения изображения для левого глаза; модуль отображения для правого глаза для отображения изображения для правого глаза; модуль обработки сигналов для обработки сигналов изображения, подлежащих отображению модулем отображения для левого глаза и модулем отображения для правого глаза; и модуль управления отображением для управления вызовом отображения модулем отображения для левого глаза и модулем отображения для правого глаза, при этом модуль обработки сигналов выполнен с возможностью изменения пиковой яркости просмотра, в соответствии со временем, прошедшим после начала использования устройства отображения пользователем.

В соответствии с изобретением, описанным в п. 9 формулы настоящей заявки, модуль обработки сигналов устройства отображения по п.8 выполнен с возможностью для адаптации к темноте постепенного уменьшения пиковой яркости просмотра, которая выше установленной пиковой яркости просмотра, обычно установленной, для установки пиковой яркости просмотра через определенное время.

В соответствии с изобретением, описанным в п. 10 формулы настоящей заявки, модуль обработки сигналов устройства отображения по п.9 выполнен с возможностью регулировки времени, через которое пиковая яркость просмотра для адаптации к темноте возвращается к установленной пиковой яркости просмотра, в соответствии с характеристикой адаптации к темноте пользователя, на которого надето устройство.

В соответствии с изобретением, описанным в п. 11 формулы настоящей заявки, устройство отображения по п.9 дополнительно включает в себя датчик яркости. Кроме того, модуль обработки сигналов выполнен с возможностью регулировки пиковой яркости просмотра для адаптации к темноте, в соответствии с количеством видимого света, обнаруженного датчиком яркости, в окружающем пространстве.

Кроме того, изобретение, описанное в п. 12 формулы настоящей заявки, направлено на реализацию устройства отображения, включающего в себя: узел установки для фиксации на голове пользователя; датчик установки для обнаружения установки узла установки на голове пользователя; модуль пользовательского оперирования, используемый пользователем для выполнения ввода оперирования; модуль отображения для левого глаза для отображения изображения для левого глаза; модуль отображения для правого глаза для отображения изображения для правого глаза; оптическую систему для каждого из модуля отображения для левого глаза и модуля отображения для правого глаза, оптическую систему, имеющую вычисленное заданное визуальное расстояние до виртуального изображения; модуль обработки сигналов для обработки сигналов изображения, подлежащих отображению модулем отображения для левого глаза и модулем отображения для правого глаза; и модуль управления отображением для управления вызовом отображения модулем отображения для левого глаза и модулем отображения для правого глаза, при этом в ответ на обнаружение установки, датчиком установки, экран заставки, включающий в себя визуальную информацию, использующуюся, как сообщение для пользователя, для ощущения визуального расстояния, отображается модулем отображения для левого глаза и модулем отображения для правого глаза.

В соответствии с изобретением, описанным в п. 13 формулы настоящей заявки, в устройстве отображения по п.12 экран заставки представляет собой стереоскопическое изображение в состоянии, в котором экран можно видеть из положения кресла в кинотеатре перед показом, или стереоскопическое изображение сцены концертного зала, и изображение за пределами экрана кинотеатра или сцены концертного зала представляет собой визуальную информацию, используемую в качестве наводящей информации для пользователя, для ощущения визуального расстояния.

Кроме того, изобретение, описанное в п. 14 формулы настоящей заявки, представляет собой устройство отображения, включающего в себя: узел установки для фиксации на голове пользователя; модуль пользовательского оперирования используемый пользователем для выполнения ввода оперирования; модуль отображения для левого глаза для отображения изображения для левого глаза; модуль отображения для правого глаза для отображения изображения для правого глаза; модуль обработки сигналов для обработки сигналов изображения, подлежащих отображению модулем отображения для левого глаза и модулем отображения для правого глаза; и модуль управления отображением для управления вызовом отображения модулем отображения для левого глаза и модулем отображения для правого глаза, при этом во время просмотра изображения, оригинальное изображение отображают с его уменьшением относительно размера экрана, а визуальную информацию, используемую в качестве наводящей информации для визуального расстояния, отображают за пределами оригинального изображения.

Кроме того, изобретение, описанное в п. 15 формулы настоящей заявки, направлено на реализацию устройства отображения, включающего в себя: узел установки для установки на голове пользователя; акселерометр для обнаружения ускорения, действующего на устройство; модуль пользовательского оперирования, используемый пользователем для выполнения ввода оперирования; модуль отображения для левого глаза для отображения изображения для левого глаза; модуль отображения для правого глаза для отображения изображения для правого глаза; модуль обработки сигналов для обработки сигналов изображения, подлежащих отображению модулем отображения для левого глаза и модулем отображения для правого глаза; и модуль управления отображением для управления вызовом отображения модулем отображения для левого глаза и модулем отображения для правого глаза, при этом величину движения головы пользователя отслеживают на основе результатов измерений акселерометра, и области отображения изображения модуля отображения для левого глаза и модуля отображения для правого глаза перемещают в соответствии с величиной движения.

В соответствии с изобретением, описанным в п. 16 формулы настоящей заявки, устройство отображения по п.15 дополнительно включает в себя оптическую систему, предусмотренную для каждого из модуля отображения для левого глаза и модуля отображения для правого глаза, оптическая система, имеющая вычисленное заданное визуальное расстояние для виртуального изображения. Величину движения областей отображения изображения, в соответствии с величиной движения, определяют на основе визуального расстояния до виртуального изображения.

Кроме того, изобретение, описанное в п. 17 формулы настоящей заявки, представляет собой устройство ретрансляции, включающее в себя: модуль ввода для подключения устройства воспроизведения, и для ввода сигнала воспроизведения от устройства воспроизведения; первый модуль вывода для подключения первого устройства отображения и вывода сигнала воспроизведения; второй модуль вывода для подключения второго устройства отображения и вывода сигнала воспроизведения; и модуль переключения вывода для исключительного вывода сигнала воспроизведения на первый модуль вывода или на второй модуль вывода и для предпочтительного вывода от первого модуля вывода на первое устройства отображения, при этом устройство ретрансляции выполняет ретрансляцию между устройством воспроизведения и устройством первого отображения, и вторым устройством отображения.

В соответствии с изобретением, описанным в п. 18 формулы настоящей заявки, модуль переключения вывода устройства ретрансляции по п.17 формулы выполнен с возможностью отслеживания состояния электропитания первого устройства отображения через второй модуль вывода, и вывода сигнала воспроизведения от первого модуля вывода на первое устройство отображения в ответ на включение электропитания первого устройства отображения, и вывода сигнала воспроизведения от второго модуля вывода на второе устройство отображения в ответ на выключение электропитания первого устройства отображения.

В соответствии с изобретением, описанным в п. 19 формулы настоящей заявки, устройство воспроизведения и модуль ввода, и второе устройство отображения и второй модуль вывода соединены с использованием интерфейса HDMI. Кроме того, модуль переключения вывода устройства ретрансляции по п.17 обеспечивает функцию повторителя модуля ввода для второго модуля вывода, в ответ на обнаружение сигнала +5В модулем ввода.

В соответствии с изобретением, описанным в п. 20 настоящей заявки, устройство воспроизведения и модуль ввода, и второе устройство отображения и второй модуль вывода подключены через интерфейс HDMI. Кроме того, модуль переключения вывода устройства ретрансляции по п.17 обеспечивает функцию повторителя модуля ввода для второго модуля вывода, в ответ на обнаружение сигнала +5В модулем ввода и обнаружение сигнала HPD вторым модулем вывода.

Эффекты изобретения

В соответствии с настоящим изобретением, возможно обеспечить отличную систему отображения, которая выводит сигналы воспроизведения, передаваемые из устройства воспроизведения на два или более устройств отображения, отличное устройство отображения, используемое установленным на голове пользователя, и отличное устройство ретрансляции, выполняющее ретрансляцию между устройством воспроизведения и двумя или больше устройствами отображения, включающими в себя устройство отображения, используемое установленным на голове пользователя.

Другие цели, характеристики и преимущества настоящего изобретения будут понятны из подробного описания на основе варианта осуществления и приложенных чертежей настоящего изобретения, описанных ниже.

Краткое описание чертежей

На фиг.1 показана схема, представляющая конфигурацию системы отображения изображения, включающей в себя устройство отображения, устанавливаемое на голове.

На фиг.2 показана схема, представляющая внутреннюю конфигурацию устройства 10 отображения, устанавливаемого на голове.

На фиг.3A показан вид в перспективе устройства 10 отображения, устанавливаемого на голове, под углом спереди с левой стороны.

На фиг.3B показана схема, представляющая устройство 10 отображения, устанавливаемое на голове, в состоянии с покомпонентным представлением деталей.

На фиг.4 показана схема, представляющая верхнюю поверхность основного корпуса устройства 10 отображения, устанавливаемого на голове.

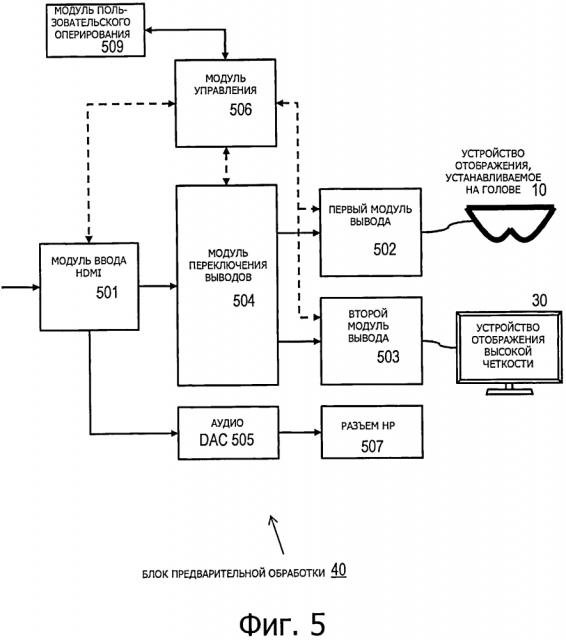

На фиг.5 показана схема, представляющая внутреннюю конфигурацию блока 40 предварительной обработки.

На фиг.6 показана схема для описания механизма проецирования виртуального изображения устройством 10 отображения, устанавливаемым на голове.

На фиг.7 показана схема, представляющая структуру примера внутреннего помещения кинотеатра.

На фиг.8 показана схема, представляющая компоновку примера оптической системы 402L (402R) и панели 401R (401L) отображения для формирования на сетчатке виртуального изображения размером приблизительно 750 дюймов на расстоянии 20 метров от глаза пользователя.

На фиг.9 показана схема, представляющая пример экрана, отображающего GUI.

На фиг.10 показана схема, представляющая приложение орбитальной обработки для области GUI.

На фиг.11A показана схема, представляющая генерирование черной области отображения изображения во время отображения сигнала изображения с другим соотношением размеров.

На фиг.11B показана схема, представляющая генерирование черной области отображения изображения во время отображения сигнала изображения с другим соотношением размеров.

На фиг.12A показана схема, представляющая пример, когда фазы сигналов данных отображения, выводимых параллельно на левый и правый модули 208L и 208R отображения, смещены на 180 градусов между левым и правым модулями.

На фиг.12B показана схема, представляющая пример, когда частоты сигналов данных отображения, выводимых параллельно на левый и правый модули 208L и 208R отображения, смещены между левым и правым модулями.

На фиг.12C показана схема, представляющая пример, когда полярности сигналов данных отображения, выводимых параллельно на левый и правый модули 208L и 208R отображения, смещены между левым и правым модулями.

На фиг.13A показана схема, представляющая характеристику примера изменения пиковой яркости просмотра для вывода устройством 10 отображения, устанавливаемым на голове, в соответствии с адаптацией человека к темноте.

На фиг.13B показана схема, представляющая несколько характеристик примера изменения пиковой яркости просмотра для вывода устройством 10 отображения, устанавливаемым на голове, в соответствии с индивидуальными различиями адаптацией человека к темноте

На фиг.13C показана схема, представляющая характеристику примера, когда уровень пиковой яркости просмотра сразу после установки устройством 10 отображения, устанавливаемым на голове, регулируют в соответствии с количеством видимого света во внешнем пространстве.

На фиг.14 показана схема, представляющая пример конфигурации датчика 221 установки.

На фиг.15A показана схема, представляющая пример отображения экрана-заставки, позволяющего определять визуальное расстояние.

На фиг.15B показана схема, представляющая пример отображения экрана-заставки, позволяющего определять визуальное расстояние.

На фиг.16 показана схема, представляющая пример конфигурации области отображения изображения, в котором во время просмотра изображения отображается исходное изображение, уменьшенное относительно размера экрана, и изображение (стереоскопическое неподвижное изображение), позволяющее определять визуальное расстояние, отображают на внешней стороне.

На фиг.17 показана схема, представляющая перемещение отображаемых изображений панелей 401L и 401R устройства отображения на основе результата отслеживания движения головы пользователя.

На фиг.18A показана схема, представляющая пример, в котором размер виртуального изображения отличается в соответствии с принятым визуальным расстоянием, даже под тем же углом обзора.

На фиг.18B показана схема, представляющая пример, в котором визуальный сдвиг является разностью, соответствующей визуальному расстоянию.

На фиг.19A показана схема для описания механизма обеспечивающего связь между состоянием питания устройства 10 отображения, устанавливаемого на голове, и переключения вывода, модулем 504 переключения выхода.

На фиг.19B показана схема для описания механизма обеспечивающего связь между состоянием питания устройства 10 отображения, устанавливаемого на голове, и переключения вывода, модулем 504 переключения выхода.

На фиг.20 показана схема, представляющая блок 40 предварительной обработки, обнаруживающий сигнал +5V, подаваемый устройством источника HDMI, и обеспечивающий функцию повторителя HDMI.

На фиг.21 показана схема, представляющая блок 40 предварительной обработки, обнаруживающий сигнал +5V, подаваемый устройством источника HDMI, и сигнал HPD, подаваемый устройством потребителя HDMI, и обеспечивающий функцию повторителя HDMI.

Осуществление изобретения

Ниже будет подробно описан вариант осуществления настоящего изобретения со ссылкой на чертежи.

А. Конфигурация системы

На фиг.1 схематично представлена конфигурация системы отображения изображения, включающая в себя устройство отображения, устанавливаемое на голове. Показанная система выполнена из основного корпуса устройства 10 отображения, устанавливаемого на голове, устройства 20 воспроизведения диска Blu-ray, которое представляет собой источник содержания для просмотра, устройства 30 отображения высокой четкости (например, HDMI-совместимого телевизионного приемника) в качестве другого места назначения вывода воспроизводимого содержания устройства 20 воспроизведения диска Blu-ray и блока 40 предварительной обработки, предназначенного для обработки AV сигнала, выводимого устройством 20 воспроизведения диска Blu-ray.

Блок 40 предварительной обработки соответствует повторителю HDMI, который, когда AV сигнал, выводимый устройством 20 воспроизведения диска Blu-ray, поступает на вход HDMI, выполняет обработку сигналов и, например, выполняет вывод в формате HDMI. Кроме того, блок 40 предварительной обработки представляет собой переключатель с двумя выходами, предназначенный для переключения места назначения выхода устройства 20 воспроизведения диска Blu-ray между устройством 10 отображения, устанавливаемым на голове, и устройством 30 отображения высокой четкости.

В представленном примере блок 40 предварительной обработки имеет два выхода, но может включать в себя три или больше выходов. Однако, при использовании блока 40 предварительной обработки, назначение выхода AV сигналов является исключительным, и наивысший приоритет имеет вывод на устройство 10 отображения, устанавливаемое на голове. Когда включают питание устройства 10 отображения, устанавливаемого на голове, или когда пользователь использует устройство 10 отображения, устанавливаемое на голове, AV сигналы выводят только на устройство 10 отображения, устанавливаемое на голове. Другими словами, AV сигналы, выводят на TV 30 высокой четкости (или на другое устройство отображения, которое не показано, которое подключено к блоку 40 предварительной обработки) с низким приоритетом только, когда пользователь не использует устройство 10 отображения, устанавливаемое на голове, например, когда питание устройства 10 отображения, устанавливаемого на голове, отключено, или когда устройство 10 отображения, устанавливаемое на голове, не подключено.

Кроме того, HDMI (мультимедийный интерфейс высокой четкости) представляет собой стандарт интерфейса для цифровых бытовых устройств, используемых, в основном, для ретрансляции звука и изображений, и основан на DVI (цифровой визуальный интерфейс), и использует TMDS (дифференциальная передача сигналов с минимизацией перепадов уровней) для физического уровня. Настоящая система совместима, например, с HDMI 1.4.

Устройство 20 воспроизведения диска Blu-ray и блок 40 предварительной обработки, и блок 40 предварительной обработки и устройство 30 отображения высокой четкости соединены с помощью кабелей HDMI. Также возможна конфигурация, в которой блок 40 предварительной обработки и устройство 10 отображения, устанавливаемое на голове, соединены с помощью кабеля HDMI, но в настоящем варианте осуществления, они соединяются с помощью специального кабеля, и AV сигналы передают последовательно. Однако AV сигналы и питание могут поступать по одному кабелю, соединяющему блок 40 предварительной обработки и устройство 10 отображения, устанавливаемое на голове, и питание для работы устройства 10 отображения, устанавливаемого на голове, может поступать по этому кабелю.

Устройство 10 отображения, устанавливаемое на голове, включает в себя независимые модули отображения для левого глаза и правого глаза. В каждом модуле отображения используются, например, элементы органической EL. Кроме того, каждый модуль отображения оборудован оптической системой с широким углом обзора с низкими искажениями и высоким разрешением.

На фиг.2 схематично показана внутренняя конфигурация устройства 10 отображения, устанавливаемого на голове.

Модуль 201 ретрансляции/приема принимает AV сигналы, или передает сигналы информации, обрабатываемые CPV (центральный процессор), через кабель, подключенный к блоку 40 предварительной обработки. В настоящем варианте осуществления, поскольку AV сигналы передают последовательно через кабель, модуль 201 ретрансляции/приема сигнала выполняет последовательно-параллельное преобразование для принятых сигналов.

Сигнальный процессор 202 разделяет AV сигнал, принятый модулем 201 ретрансляции/приема сигнала на сигнал изображения и аудиосигнал и выполняет обработку сигнала изображения и обработку аудиосигнала для этих сигналов.

Аудиосигнал, для которого была выполнена обработка аудиосигнала сигнальным процессором 202, преобразуют в аналоговый сигнал с помощью аудио DAC (цифро- аналоговый преобразователь) 211, и выводят через левый и правый громкоговорители 212L и 212R.

Сигнальный процессор 202 выполняет, как обработку сигнала изображения, регулировку уровня яркости, регулировку контраста, так и другие регулировки для улучшения качества изображения. Кроме того, сигнальный процессор 202 применяет различные типы обработки для исходного сигнала изображения на основе инструкции от CPU 206. Например, генерируются информация OSD (отображение на экране), включающая в себя текст, фигуры и т.п., и накладывается на сигнал исходного изображения. Структуры сигнала, необходимые для генерирования информации OSD, содержатся в ROM 205, и сигнальный процессор 202 считывает информацию, сохраненную в ROM 205. Один пример информации OSD, которая предназначена для наложения на информацию оригинального изображения, представляет собой GUI (графический интерфейс пользователя), предназначенный для регулировки вывода звука, экрана и т.п. Кроме того, информация экрана, генерируемая при обработке сигнала изображения, временно содержится во VRAM (запоминающее устройство кадра) 203. Если сигнал изображения, подаваемый блоком 40 предварительной обработки, отличается для левого и правого, такой, как сигнал стереоскопического изображения, сигнальный процессор 202 разделяет этот сигнал на сигналы левого и правого изображений, и генерирует информацию экрана.

Левый и правый модули 208L и 208R отображения, каждый сформирован из панели отображения, сформированной из элементов органической EL, и вентильного драйвера и драйвера данных, предназначенных для привода панели отображения. Кроме того, левый и правый модули 208L и 208R отображения, каждый оборудован оптической системой с широким углом обзора. Кроме того, оптическая система не показана на фиг.2.

Контроллер 204 панели считывает информацию экрана от VRAM 203 в заданных циклах отображения, и преобразует ее в сигналы, предназначенные для подачи на модули 208L и 208R отображения, и также генерирует импульсные сигналы, такие как сигналы горизонтальной синхронизации или сигналы вертикальной синхронизации, предназначенные для использования при работе вентильного драйвера и драйвера данных.

CPU 206 выполняет программы, загруженные в RAM 210 из ROM 209, и управляет общей работой устройства 10 отображения, устанавливаемого на голове, объединенным образом. Кроме того, CPU 206 управляет передачей/приемом информационных сигналов на и от блока 40 предварительной обработки через модуль 201 ретрансляции/приема сигнала.

Основной корпус устройства 10 отображения, устанавливаемого на голове, оборудован модулем 220 пользовательского оперирования, включающим в себя один или больше операторов, с которыми пользователь может выполнять оперирование пальцем и т.п. Хотя это и не показано, операторы представляют собой, например, комбинацию кнопок курсора влево, вправо, вверх и вниз, и кнопки ввода в центре. CPU 206 выполняет обработку, относящуюся к изображению, выводимому модулями 208R и 208L отображения, выводу звука через гарнитуры 212L и 212R и т.п., в соответствии с инструкциями от пользователя, подаваемыми модулем 220 пользовательского оперирования.

Кроме того, в настоящем варианте осуществления устройство 20 отображения, устанавливаемое на голове, оборудовано множеством датчиков, таких как датчик 221 установки, акселерометр 222, датчик 223 яркости и т.п. Выходные сигналы этих датчиков подают на CPU 206.

Датчик 221 установки выполнен, например, на основе механического переключателя и т.п. (будет описан ниже). CPU 206 может определять, на основе вывода датчика, установлено ли устройство 20 отображения, устанавливаемое на голове, на пользователя, то есть, используется ли в данный момент времени устройство 20 отображения, устанавливаемое на голове.

Акселерометр 222 включает в себя, например, три оси и обнаруживает магнитуду и направление ускорения, воздействующего на устройство 20 отображения, устанавливаемое на голове. CPU 206 может отслеживать движение головы пользователя, на которого надето устройство 10 отображения, устанавливаемое на голове, на основе полученной информации об ускорении. Кроме того, CPU 206 может управлять экранами, предназначенными для отображения, в модулях 208L и 208R отображения, в соответствии с величиной движения головы пользователя (описано ниже).

Датчик 223 яркости обнаруживает яркость окружающей среды, в которой в настоящее время находится устройство 20 отображения, устанавливаемое на голове. CPU 206 может управлять регулировкой уровня яркости, прикладываемой к сигналу изображения, на основе информации яркости, получаемой датчиком 223 яркости (описан ниже).

Кроме того, CPU 206 передает, когда это необходимо, информацию датчика, полученную от каждого датчика 221 от модуля 201 ретрансляции/приема сигнала, на блок 40 предварительной обработки.

Модуль 230 источника питания подает питание привода, передаваемое из блока 40 предварительной обработки, на каждый компонент схемы, окруженный пунктирной линией на фиг.2. Кроме того, в основном корпусе устройства 10 отображения, устанавливаемого на голове, установлен переключатель 231 питания, которым пользователь может управлять пальцем и т.п. Модуль 230 источника питания переключается между включенным и выключенным состоянием подачи питания на компоненты цепей, в соответствии с оперированием переключателем 231 питания.

Кроме того, состояние, в котором питание выключено переключателем 231 питания, представляет собой состояние "ожидания" устройства 10 отображения, устанавливаемого на голове, где модуль 230 источника питания находится в состоянии ожидания при подаче питания. Кроме того, сторона блока 40 предварительной обработки может определять, является ли данное состояние состоянием использования, то есть, состоянием, в котором в каждый компонент цепи подается питание, и они работают, или неиспользуемое состояние, на основе изменения уровня напряжения в линии сигнала, подключенной модулем 230 источника питания.

На фиг.3 показан пример конфигурации внешнего вида устройства 10 отображения, устанавливаемого на голове. Здесь, на фиг.3A, показан вид в перспективе, который можно видеть под углом с левой передней стороны, и на фиг.3B показана схема, представляющая приблизительное состояние с покомпонентным представлением деталей. Как показано на фиг.3B, устройство 10 отображения, устанавливаемое
