Системы и способы обнаружения обслуживания

Системы и способы обнаружения обслуживания

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение, в целом, относится к сетевому обслуживанию и, более конкретно, к системам и способам обнаружения обслуживания.

Уровень техники

Электронные устройства, такие как мобильные устройства, часто зондируют или ищут обслуживание или сеть повторяющимся и асинхронным способом. Например, электронное устройство конкретного потребителя может неоднократно искать беспроводную достоверную (Wi-Fi) сеть, пока не обнаружит ее. Электронное устройство конкретного потребителя может продолжать искать сеть Wi-Fi, даже если в этом месте нет сети Wi-Fi. Повторный поиск сети может расходовать энергию и приводить к снижению времени работы от батареи, особенно мобильных устройств.

Электронные устройства или устройства связи обычно осуществляют связь через множество различных систем связи и часто способны поддерживать связь по многочисленным сетям одновременно. Эти устройства связи обычно нуждаются в обнаружении, идентификации, регистрации и соединении с сетью прежде, чем смогут осуществлять связь по сети с другими электронными устройствами или базовыми станциями. Для обнаружения сети обычно используется множество механизмов обнаружения обслуживания. Часто различные типы сетей могут иметь различные обнаружение обслуживания, квитирование и протоколы связи, относящиеся к ним. Например, прямое соединение Wi-Fi может иметь иные механизмы идентификации доступной сети, чем сеть Bluetooth (BT). Поэтому электронные устройства могут использовать множество механизмов обнаружения, чтобы обнаруживать доступные сети вблизи от них. Во многих случаях процесс обнаружения обслуживания может расходовать относительно большое количество энергии. Потребление энергии во время обнаружения обслуживания устройствами мобильной связи может физически способствовать истощению батареи и вызывать задержки в установлении соединений. Как пример, при соединениях Wi-Fi устройство может передавать маяки или модулированные электромагнитные сигналы на частоте зоны Wi-Fi. Устройство мобильной связи, пытающееся обнаружить обслуживание, ищет и обнаруживает маяки, чтобы установить соединение с устройством передачи перед тем, как устройство мобильной связи и передающее устройство смогут обмениваться данными и информацией между собой. Механизм обнаружения может содержать прием сигналов через антенну на устройстве мобильной связи и усиление сигнала, используя различные усилители, сопровождаемые обработкой сигналов, чтобы обнаружить маяки. Каждый из этих процессов, особенно усиление сигнала, может использовать, расходовать относительно высокие уровни энергии и способствовать истощению энергии батареи.

Краткое описание чертежей

Ссылка будет здесь делаться на сопроводительные чертежи, которые не обязательно вычерчиваются в масштабе и на которых:

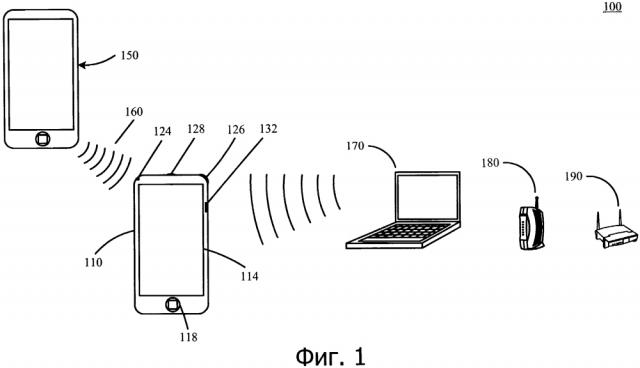

Фиг. 1 - примерная система, содержащая электронное устройство, выполненное с возможностью обнаружения сетевого обслуживания, соответствующая вариантам осуществления раскрытия.

Фиг. 2 - блок-схема примерного электронного устройства, соответствующего фиг. 1, для выполнения обнаружения сетевого обслуживания в соответствии с вариантами осуществления раскрытия.

Фиг. 3 - блок-схема последовательности выполнения операций примерного способа установления сетевого соединения электронным устройством, показанным на фиг. 1 и 2, соответствующая вариантам осуществления раскрытия.

Фиг. 4 - примерная система синхронизированного во времени сетевого обнаружения обслуживания между двумя электронными устройствами, соответствующая вариантам осуществления раскрытия.

Фиг. 5 - временная диаграмма примера прямого соединения Wi-Fi, установленного между двумя электронными устройствами, показанными на фиг. 4, соответствующая вариантам осуществления раскрытия.

Фиг. 6 - блок-схема последовательности выполнения операций способа обнаружения сетевого обслуживания между двумя электронными устройствами, показанными на фиг. 4, соответствующая вариантам осуществления раскрытия.

Фиг. 7 - блок-схема последовательности выполнения операций примерного способа добавления электронного устройства в сеть, соответствующая вариантам осуществления раскрытия.

Фиг. 8 - примерная реализация способов, показанных на фиг. 6 и 7, соответствующих вариантам осуществления раскрытия.

Фиг. 9 - другой пример реализации способов, показанных на фиг. 6 и 7, соответствующих вариантам осуществления раскрытия.

Подробное описание

Здесь далее варианты осуществления раскрытия описываются более полно со ссылкой на сопроводительные чертежи, на которых показаны варианты осуществления раскрытия. Это раскрытие может, однако, быть реализовано во множестве различных форм и не должно истолковываться как ограниченное сформулированными здесь вариантами осуществления; скорее эти варианты осуществления обеспечиваются, чтобы это раскрытие было полным и завершенным и полностью представляло объем раскрытия специалистам в данной области техники. Схожие ссылочные позиции повсеместно относятся к схожим элементам.

В целом, электронные устройства, такие как устройства мобильной связи, работающие в беспроводной сети, могут искать сетевое обслуживание на непрерывной или периодической основе до тех пор, пока не обнаружат или не найдут сеть. Поиск сети или обнаружение обслуживания может содержать аппаратурное и программное обеспечение приемника, в том числе антенну, малошумящий усилитель (LNA), дополнительные усилители сигнала, аналого-цифровой (A/D) преобразователь, один или более буферов и/или цифровую прямую передачу. Эти элементы могут расходовать относительно высокий уровень энергии и поэтому могут расходовать энергию батареи на устройствах мобильной связи. Варианты осуществления раскрытия могут обеспечивать системы и способы обнаружения обслуживания и, в частности, относительно более энергетически эффективные по потребляемой мощности механизмы обнаружения обслуживания и/или обнаружения обслуживания с относительно более короткой задержкой. В мобильном электронном устройстве, совместимом с вариантами осуществления раскрытия, может приниматься внеполосный сигнал, где внеполосный сигнал может находиться не в пределах полосы частот, модуляции или протокола сетевой несущей. Основываясь на анализе или оценке внеполосного сигнала, электронное устройство может искать сеть и устанавливать соединение с ней. Другими словами, мобильное электронное устройство может искать беспроводную сеть в то время, когда существует указание, что в этом месте присутствует сеть, основываясь, по меньшей мере частично, на принятом внеполосном сигнале. Поэтому от мобильного электронного устройства не обязательно может требоваться непрерывно или периодически искать сеть, сберегая, таким образом, энергию и увеличивая время работы от батареи. Дополнительно от пользователя мобильного электронного устройства не обязательно требуется вручную направлять мобильное электронное устройство, чтобы искать сеть для облегчения соединения. В одном варианте, прием внеполосного сигнала и поиск обслуживания происходят только тогда, когда существует индикация обнаруживаемой сети, и это может потребовать относительно меньшего количества энергии и может приводить в результате к относительно меньшему истощению батареи мобильного электронного устройства. В другом варианте поиск беспроводной сети производится, только когда существует относительно высокая вероятность ее присутствия, и это может освободить ресурсы обработки и памяти мобильного электронного устройства для других целей, обеспечивая, таким образом, большую доступную ширину полосы обработки для пользователя мобильного электронного устройства. В еще одном варианте сетевое соединение может устанавливаться или восстанавливаться за более короткий промежуток времени с меньшей задержкой, связанной с процессом обнаружения.

Дополнительные варианты осуществления раскрытия могут обеспечить системы и способы обнаружения обслуживания между двумя электронными устройствами, где оба устройства принимают опорное время, такое как универсальное глобальное время (UTC) или относительную синхронизацию сотовой сети (NW), такую как номер кадра. Опорное время может приниматься как внеполосный сигнал и использоваться для установления синхронизации передачи сигнализации или физической структуры (PHY) и структуры логических каналов управления доступом к среде (MAC), например, в соответствии с техническими требованиями 3GPP 05.03. Два устройства могут пытаться установить соединение между ними только в заданные моменты времени, опираясь на опорное время, принятое обоими устройствами. В одном варианте одно из этих двух устройств может передать маяк, или пробный запрос, или другую сигнализацию, чтобы установить соединение с другим устройством, и другое устройство может попытаться правильно декодировать маяк, или пробный запрос, или другую сигнализацию, чтобы установить соединение между ними. Этот тип беспроводного соединения между двумя устройствами может быть подобен прямому соединению Wi-Fi. Поэтому, если одно устройство передает маяки, а другое устройство принимает маяки скоординированным во времени способом, с помощью разрешенного внеполосного сигнала, несущего начало отсчета времени, то тогда существует относительно большой шанс, что деятельность обоих устройств по установлению или квитированию сети может произойти одновременно, поскольку неточность синхронизации или тактовой частоты имеет относительно низкие значения по сравнению с тем, что ожидается при несинхронизированном, свободном гетеродине, и поэтому при установлении беспроводных соединений может быть истрачено меньше энергии. Синхронизация во времени в одном варианте осуществления может быть установлена этими двумя электронными устройствами, принимая сигнал синхронизации сотовой связи или сигнал глобальной спутниковой навигации (GNSS) с обеспечиваемой ими информацией о тактовом сигнале. В одном варианте одно или оба устройства могут быть мобильными устройствам. В другом варианте одно или оба устройства могут действовать, используя батарею.

Следует понимать, что хотя проводимое здесь обсуждение может быть направлено, в частности, на обнаружение беспроводной сети и установление связного соединения, используя одно или более мобильных электронных устройств, те же самые системы, способы и устройства могут быть применены к беспроводным неподвижным или стационарным электронным устройствам в рамках объема и вариантов осуществления раскрытия. Дополнительно, следует понимать, что мобильные электронные устройства, обсуждаемые здесь, могут действовать в любой соответствующей среде, месте или приложении, таком как автомобильные приложения, персональное использование, военное использование, коммерческое использование и т.п. Дополнительно, также следует понимать, что хотя большая часть приведенного здесь обсуждения может быть сосредоточена на Wi-Fi® или прямых беспроводных сетях Wi-Fi, системы, способы и устройства, раскрытые здесь, могут быть применены к любой соответствующей беспроводной сети или линии связи "точка-точка", действующих на любой соответствующей частоте, длине волны, с любым способом модуляции, заранее установленным стандартом или протоколом. Примеры, не предназначенные для создания ограничений, такие как беспроводные сети, двухточечные соединения или оперативные сети, могут содержать, в частности, Wi-Fi®, прямой Wi-Fi, Bluetooth® (BT), Bluetooth Low Energy (BLE), сотовые сети, сотовые сети третьего поколения (3G), сотовые сети четвертого поколения (4G), сети долгосрочного развития (LTE), сети по протоколу общемировой совместимости широкополосного беспроводного доступа (WiMAX)®, или их комбинации. Сеть Wi-Fi, как она используется здесь, может определяться стандартами IEEE 802.11 или стандартом, определенным и/или сертифицированным Союзом Wi-Fi.

На фиг. 1 показана примерная система 100 обнаружения обслуживания, соответствующая вариантам осуществления раскрытия, содержащая электронное устройство 110. В этом случае, электронное устройство 110 может быть любым соответствующим устройством, в том числе, в частности, смартфоном, планшетным компьютерным устройством, персональным цифровым секретарем (PDA), нетбуком, ноутбуком, настольным компьютером, мобильным считывающим устройством или их комбинацией. Электронное устройство 110 может содержать интерфейсы пользователя или интерфейсы 114, 118 ввода/вывода, чтобы взаимодействовать с пользователем (не показан). Электронное устройство 110 может дополнительно содержать одну или более антенн 124, 126 для приема электромагнитных (EM) сигналов в одной или более полосах частот, таких как радиочастотные (RF) или микроволновые частоты. Электронное устройство 110 может также дополнительно содержать датчик 128 изображения для приема оптических изображений в относительной близости от электронного устройства 110 и микрофон 132 для приема звука или волн давления в относительной близости от электронного устройства 110.

Интерфейсы 114, 118 пользователя могут содержать, например, одну или более клавиш или других элементов ввода, дисплей (например, дисплей с сенсорным экраном и т.д.), один или более громкоговорителей или другие аппаратурные и/или программные элементы, способные принимать ввод от пользователя и/или обеспечивать вывод пользователю. Интерфейсы 114, 118 пользователя могут дополнительно содержать другие механизмы для пользователя, чтобы обеспечивать информацию или вводить информацию на электронное устройство 110. Дополнительно, микрофон 132 может быть выполнен с возможностью приема входного сигнала от пользователя.

Одна или более антенн 124, 126 могут быть выполнены с возможностью приема беспроводных сигналов связи на любой соответствующей частоте, длине волны, в любой ширине полосы, по любому протоколу или их комбинациях. Одна или более антенн 124, 126 могут использоваться для приема сигналов, например Wi-Fi, BT, Bluetooth Low Energy (BLE), сотовой связи, сотовой связи третьего поколения (3G), сотовой связи четвертого поколения (4G), долгосрочного развития (LTE), Worldwide Interoperability for Microwave Access (WiMax) или любых их соответствующих комбинаций. В одном варианте сигналы связи, принятые электронным устройством 110 через одну или более антенн 124, 126, могут нести опорный тактовый сигнал. Например, сотовый сигнал, переданный от башни сотовой связи к одной или более антеннам, может содержать текущее местное время сотовой связи, например, в части номера кадра в основной полосе сотовой связи.

В некоторых вариантах осуществления одна или более антенн 124, 126 могут также быть выполнены с возможностью приема спутниковых сигналов глобальной навигации (GNSS). GNSS может быть любой из соответствующих систем GNSS или запланированных систем GNSS, таких как система глобального позиционирования (GPS), система GLONASS, система Compass Navigation, система Galileo или индийская региональная навигационная система. В одном варианте GNSS может приниматься из одного или более спутниковых широковещательных радиочастотных (RF) сигналов, содержащих начало отсчета времени. В некоторых вариантах осуществления раскрытия GNSS может обрабатываться так, чтобы получать данные начала отсчета времени. В одном варианте данные времени могут содержать начало отсчета времени, такое как Всеобщее скоординированное время (UTC).

Датчик 128 изображения может быть любым соответствующим устройством, преобразующим оптическое изображение или оптический входной сигнал в электронный сигнал или электронные данные. Датчик 128 изображения может быть любым из известного множества, в том числе, в частности, устройством с зарядовой связью (CCD), датчиком на комплиментарной МОП-структуре (CMOS) и т.п. Датчик 128 изображения может дополнительно иметь любое количество пикселей и формат изображения. Дополнительно, датчик 128 изображения может быть чувствительным к любой частоте излучения, в том числе инфракрасного излучения, видимого излучения или ближней области ультрафиолетового излучения (UV). В некоторых вариантах осуществления датчик 128 изображения может быть чувствительным и, следовательно, быть выполнен с возможностью оптического обнаружения элементов, окружающих электронное устройство 110 или находящихся вблизи электронного устройства 110.

Микрофон 132 может быть любого соответствующего типа, в том числе, в частности, конденсаторным микрофоном, электродинамическим микрофоном, микрофоном с емкостной диафрагмой, пьезоэлектрическим микрофоном, микрофоном с оптическими датчиками или их комбинацией. Дополнительно, микрофон 132 может иметь любую направленность и чувствительность. Например, микрофон 132 может быть всенаправленным, однонаправленным, кардиоидным или двунаправленным. В одном варианте микрофон 132 может быть выполнен с возможностью обнаружения звуков в дозвуковом диапазоне, звуковом диапазоне или ультразвуковом диапазоне. Следует заметить, что в некоторых вариантах осуществления электронное устройство может содержать больше одного микрофона. По мере необходимости, эти микрофоны могут быть выполнены с возможностью обнаружения различных типов волновых сигналов и их синхронизации или других свойств, таких как ультразвуковое обнаружение присутствия.

Продолжая ссылку на фиг. 1, система 100 обнаружения обслуживания может содержать второе электронное устройство 150. В некоторых вариантах второе электронное устройство 150 может быть мобильным электронным устройством. Дополнительно, в некоторых вариантах осуществления второе электронное устройство 150 может иметь такой же или подобный тип, как электронное устройство 110. Соответственно, в некоторых случаях электронное устройство 110 и второе электронное устройство 150 оба могут быть мобильными электронными устройствами, такими как смартфоны, цифровые считывающие устройства, персональные цифровые секретари, портативные компьютеры, нетбуки, ноутбуки, устройства вычисления таблиц и т.п. В других вариантах осуществления второе электронное устройство 150 может быть устройством, отличным от электронного устройства 110. Например, одно из устройств 110, 150 может быть стационарным, а другое устройство 110, 150 может быть мобильным. В некоторых дополнительных вариантах осуществления второе электронное устройство 150 может быть способно осуществлять связь с электронным устройством 110 через сигнал 160 электромагнитной связи. Сигнал 160 электромагнитной связи может приниматься электронным устройством с одной или большим количеством антенн 124, 126. Сигнал 160 электромагнитной связи может передаваться на любой соответствующей частоте, длине волны, с любой соответствующей шириной полосы, по любому протоколу или в любой их комбинации. В некоторых вариантах осуществления первое электронное устройство 110 и второе электронное устройство 150 могут быть способны осуществлять связь друг с другом более, чем через одно связное соединение. В качестве примера, не создающего ограничений, эти два устройства 110, 150 могут быть способны осуществлять связь, используя как прямой Wi-Fi, так и BT. В некоторых случаях, когда эти два устройства 110, 150 могут связываться более чем через одно связное соединение, одно из соединений может расходовать относительно меньшую мощность для установления связи, чем другие. В другом варианте, в случаях, когда эти два устройства 110, 150, возможно, установили более одного связных соединений, одно из соединений может расходовать относительно меньшую мощность для связи, чем другие.

Система 100 обнаружения обслуживания может дополнительно содержать другие электронные устройства, такие как ноутбук 170, кабельный модем 180, беспроводной роутер 190 и т.п. В некоторых вариантах осуществления электронное устройство 110 может быть способно обнаруживать одно или более других электронных устройств 170, 180, 190, используя любой соответствующий механизм, в том числе, в частности, обнаружение, использующее датчик 128 изображения или микрофон 132. В одном из вариантов электронное устройство 110 может дополнительно распознавать одно или более электронных устройств 170, 180, 190 после обнаружения, анализируя сигналы, принятые от элемента обнаружения, такого как датчик 128 изображения или микрофон 132. Например, обработка изображений сигналов датчика изображения, полученных от датчика 128 изображения, может проводиться электронным устройством 110, чтобы идентифицировать одно или более электронных устройств 170, 180, 190. Дополнительно, звуковая обработка сигналов звуковой частоты, принятых от микрофона 132, может проводиться электронным устройством 110, чтобы идентифицировать одно или более электронных устройств 170, 180, 190. В некоторых вариантах осуществления аудиосигналы или звук могут выводиться одним или более электронными устройствами 170, 180, 190, которые могут приниматься микрофоном 132. Дополнительно, принятый звук может нести на себе информацию, которая может быть интерпретирована одним или более элементами обработки на электронном устройстве 110.

Как показано на фиг. 2, используемое в качестве примера электронное устройство 110 может содержать один или более процессоров 200 (здесь описаны как процессор 200), средствами связи соединенных с одним или более электронными устройствами 210 памяти (здесь описаны как память 210). Один или более процессоров 200 могут быть выполнены с возможностью приема сигналов изображения от датчика 128 изображения, аудиосигналов от микрофона 132, одного или более электромагнитных сигналов от одной или более антенн 124, 126 через один или более радиочастотных (RF) модулей 214, 216 и/или один или более сигналов взаимодействия с пользователем от интерфейсов 114, 118 пользователя.

RF-модули 214, 216 могут содержать различные элементы, такие как интегральная схема, работающая в основной полосе, и/или множество усилителей для приема электромагнитных сигналов, таких как RF-сигналы, через антенны 124, 126. В некоторых вариантах RF-модули 214, 216 могут быть выполнены с возможностью приема сигналов от антенн в любом соответствующем формате или протоколе и передачи этих сигналов процессору 200. Эти RF-модули 214, 216 и составляющие элементы, одни или в комбинации, могут образовывать приемник для приема связных сигналов через одну или более антенн 124, 126 и/или передатчик для передачи связных сигналов через одну или более антенн 124, 126.

Процессор 200 может содержать, без ограничения, центральный процессор (CPU), цифровой сигнальный процессор (DSP), компьютер с сокращенной системой команд (RISC), компьютер со сложной системой команд (CISC) или любую их комбинацию. Электронное устройство 110 может также содержать чипсет (не показан) для управления передачей сообщений между процессором 200 и одним или более другими компонентами электронного устройства 110. В одном из вариантов осуществления электронное устройство 110 может быть основано на системе архитектуры Intel® и процессор 200 и чипсет могут быть из семейств процессоров и чипсетов Intel®, таких как семейство процессоров Intel® Atom®. Процессор 200 может также содержать один или более процессоров как часть одной или более прикладных специализированных интегральных схем (ASIC) или стандартных продуктов для специализированных приложений (ASSP) для управления специальными функциями обработки данных или задачами. Следует также понимать, что могут иметься и другие модули (не показаны) внутри процессора 200 или других элементов электронной обработки (не показаны).

Память 210 может содержать одно или более энергозависимых и/или энергонезависимых устройств памяти, в том числе, в частности, оперативную память (RAM), динамическую RAM (DRAM), статическую RAM (SRAM), синхронную динамическую RAM (SDRAM), память с удвоенной скоростью передачи данных (DDR) SDRAM (DDR-SDRAM), DRAM RAMBUS (RDRAM), устройства флэш-памяти, электрически стираемую программируемую постоянную память (EEPROM), энергонезависимую RAM (NVRAM), удаляемую память с универсальной последовательной шиной (USB) или их комбинации.

В одном варианте память 210 может хранить операционную систему и один или более модулей прикладного программного обеспечения или программ, к которым можно получать доступ и которые выполняются одним или более процессорами 200, чтобы облегчить различные функции электронного устройства 110. Память может также иметь данные в такой форме, как база данных или таблица поиска, хранящиеся в ней, доступные одному или более процессорам 200, чтобы использовать различные функции электронного устройства 110. Программное обеспечение, команды и данные, хранящиеся в памяти 210, могут позволить системам и способам, раскрытым здесь, обнаружение обслуживания и дополнительно подключения к обслуживанию. В одном из вариантов процессор 200 может быть способен принять внеполосный сигнал по меньшей мере от одной из антенн 124, 126, датчика 128 изображения, микрофона 132 или интерфейса 114, 118 пользователя. В другом варианте внеполосный сигнал может обрабатываться и/или интерпретироваться процессором 200, основываясь на командах, выполняемых на нем для приема, идентификации и интерпретации внеполосного сигнала. Основываясь на интерпретации, процессор 200 может участвовать в процессе обнаружения обслуживания. Другими словами, процессор 200 может быть способен определять, основываясь, по меньшей мере частично, на приеме внеполосного сигнала зоны, что возможное соединение с сетью доступно, если внеполосный сигнал указывает возможную доступность и синхронизацию сетевого соединения. Поэтому процессор 200 может позволить сбор и интерпретации внеполосного сигнала. Процессор может дополнительно позволить установление сетевого соединения, основываясь на интерпретации внеполосного сигнала.

Для целей этого обсуждения термин "внеполосный сигнал" может относиться к любому сигналу, который не находится в полосе или в той же самой полосе частот, в которой должно быть обнаружено обслуживание. Другими словами, внеполосный сигнал может быть получен через механизм и/или устройство, отличные от тех, которые используются для получения сетевого соединения, для которого проводится обнаружение обслуживания. Следует понимать, что электронное устройство 110 может одновременно иметь многочисленные сетевые соединения. Дополнительно, если электронное устройство 110 установило одну сеть, которая может считаться внеполосной и может использоваться для получения внеполосного сигнала, который может быть показателем другой сети, для которой может быть обнаружено обслуживание, соединение устанавливается, используя работающие в полосе маяки и сигналы. Например, если обслуживание должно быть обнаружено для прямого соединения Wi-Fi, то соединение BT и сигналы, связанные с этим, могут считаться внеполосными сигналами. Аналогично, если соединение BT должно быть обнаружено и установлено, то прямое соединение Wi-Fi и сигналы, связанные с этим, могут считаться внеполосными сигналами. Дополнительно, различные другие сигналы, такие как сигналы датчика 128 изображения, аудиосигналы от микрофона 132 и RF-прием через антенны 124, 126 могут считаться внеполосными сигналами. В некоторых вариантах осуществления один или более таких внеполосных сигналов могут быть показателем доступности внутри полосы сети и/или ее свойств беспроводной среды.

В некоторых вариантах осуществления антенна может принимать один или более сигналов электромагнитной связи во множестве соответствующих полос частот и с множеством способов модуляции, в том числе, в частности, импульсно-кодовой модуляцией (PCM), широтно-импульсной модуляцией (PWM), амплитудной модуляцией (AM) и квадратурной амплитудной модуляцией (QAM), частотной модуляцией (FM), фазовой модуляцией (PM) или их комбинацией. В некоторых вариантах осуществления связь через антенны 124, 126 в среде электромагнитного излучения может принимать или передавать информацию в пакетной форме. Дополнительно, информация, кодируемая для излучения в качестве пакетов передачи, может содержать проверку циклической избыточности (CRC), проверки на четность или другой код проверки ошибок передачи или код обнаружения и/или коррекции ошибок передачи. Как обсуждалось выше, электронное устройство 110 может содержать один или более приемников и/или передатчиков для приема и/или передачи электромагнитных сигналов связи через антенны 124, 126.

В некоторых вариантах осуществления процессор 200 может обеспечивать получение внеполосного сигнала, чтобы начать обнаружение обслуживания в целом или свойств, используемых для обнаружения обслуживания, синхронизации среды. Поэтому процессор 200 может быть выполнен с возможностью работы одного или более приложений, хранящихся в памяти 210 и доступных процессору 200, или выполнения как-либо иначе команд, чтобы запрашивать внеполосный сигнал по меньшей мере у одного из интерфейсов 114, 118 пользователя, антенн 124, 126, датчика 128 изображения или микрофона 132. Например, процессор 200 может заставить датчик 128 изображения получить изображение его окружающей среды и передать соответствующий сигнал датчика изображения, представляя полученное изображение процессору 200. В этом же или других вариантах осуществления, процессор 200 может дополнительно интерпретировать принятый внеполосный сигнал в соответствии с программами или командами, выполняемыми процессором 200. Интерпретация и анализ внеполосного сигнала могут позволить процессору 200 определить, доступна ли сетевая служба в данном месте или выполнить синхронизацию обнаружения для обнаружения сетевого обслуживания электронного устройства 110. Другими словами, все это устанавливается процессором 200, если внеполосные сигналы обеспечивают относительно высокую или достаточно высокую вероятность, что сеть доступна.

В некоторых вариантах осуществления процессор 200 может проводить различные математические действия и вычисления и/или использовать принятые внеполосные сигналы для установления вероятности доступности сети. Например, внеполосный сигнал может быть RF-сигналом, принятым посредством одного из RF-модулей 214, 216 и антенн 124, 126, показывающих доступность другой сети или соединения. Процессор 200 может принять этот внеполосный RF-сигнал и интерпретировать сообщение, которое несет внеполосный сигнал, являющийся показателем доступности другой сети или свойств ее среды. В некоторых случаях, математические преобразования могут быть относительно значительными. Например, внеполосный сигнал может быть сигналом изображения, принятым от датчика 128 изображения. Алгоритмы интерпретации могут применять алгоритмы анализа изображения к принятому сигналу датчика изображения, чтобы идентифицировать объекты, такие как изображения электронных устройств 170, 180, 190, которые могут быть показателем относительно высокой вероятности доступности сети. Процессор 200, использующий алгоритмы интерпретации, может формировать подсчет вероятности, чтобы количественно определить вероятность доступности сети. В некоторых вариантах осуществления алгоритм интерпретации может сравнивать идентифицированные изображения/текст с хранящимися изображениями/текстом, чтобы определить вероятность доступности сети. В некоторых вариантах осуществления энергия, расходуемая на прием внеполосного сигнала и интерпретацию внеполосного сигнала процессором 200, может быть меньше энергии, требующейся для поиска обслуживания посредством приема или передачи внутриполосных сигналов.

В некоторых вариантах осуществления процессор 200 может принимать сигнал, несущий момент начала отсчета времени через любую из антенн 124, 126 или другие элементы 114, 118, 128 или 132 ввода. Процессор 200 может установить момент начала отсчета времени, основываясь на принятом сигнале. Один или более внутренних тактовых генераторов (не показаны) могут использоваться для слежения за моментом начала отсчета времени. В одном из вариантов сигнал, несущий момент начала отсчета, может неоднократно приниматься процессором 200 электронного устройства 110. Поэтому процессор 200 может следить за моментом начала отсчета времени и неоднократно перекалибровываться по мере того, как принимаются новые сигналы, несущие время. В некоторых вариантах осуществления электронное устройство, отличное от электронного устройства 110, может также принимать сигнал, несущий момент начала отсчета времени. В тех же самых вариантах осуществления электронное устройство 110 может искать обслуживание в заданные моменты времени относительно момента начала отсчета времени, принимаемого посредством сигнала, несущего момент начала отсчета времени. Дополнительно, электронное устройство 110 может искать обслуживание в течение заданного периода времени в заданное время относительно момента начала отсчета времени. Протоколы, связанные с определением или идентификацией периода времени и расположения во времени относительно момента начала отсчета, могут быть определены как часть технических требований или стандарта, такого как технические требования или стандарты, устанавливаемые отраслевым консорциумом. Протоколы определения периода времени могут, альтернативно, быть предварительно установлены между двумя или более электронными устройствами. Дополнительно, в некоторых случаях технические требования или стандарты, относящиеся к качеству времени, такому как длительность по времени или точки начала во времени, могут загружаться или как-либо иначе приниматься электронным устройством 110 с веб-сайта или сервера. В некоторых других вариантах осуществления электронное устройство 110 может формировать и/или передавать маяки, чтобы позволить другим электронным устройствам устанавливать связь с ним в заданные моменты времени относительно момента начала отсчета, принятого посредством сигнала, содержащего момент начала отсчета времени.

В некоторых вариантах осуществления сигнал, несущий момент начала отсчета времени, может быть любым из известных текущих сигналов глобальной навигационной спутниковой системы (GNSS) или плановой GNSS, такой как система глобального позиционирования (GPS), система GLONASS, система Compass Navigation, система Galileo или индийская региональная навигационная система. Электронное устройство 110 может принимать радиочастотный (RF) сигнал GNSS от множества спутников, ведущих широковещательные передачи, содержащий информацию о времени передачи и местоположении спутника, через одну из антенн 124, 126. В некоторых других вариантах осуществления информация о начале отсчета времени может быть получена через сигнал сотовой сети. Сигнал сотовой сети может быть обработан и момент начала отсчета времени может быть определен из него процессором 200. В еще одном варианте осуществления момент начала отсчета времени может быть получен от другого электронного устройства.

На фиг. 3 показан примерный способ 300 установления сетевого соединения, используя системы, обсуждавшиеся в связи с фиг. 1 и 2 в соответствии с вариантами осуществления раскрытия. На этапе 302 может быть принят внеполосный сигнал. Внеполосный сигнал может быть принят процессором 200 через любой соответствующий механизм или устройство, в том числе, в частности, через интерфейс 114, 118 пользователя, антенны 124, 126, датчик 128 изображения или микрофон 132. В одном варианте внеполосный сигнал может быть любым соответствующим сигналом, содержащим один или более таких сигналов, как сигнал электромагнитного излучения, сигнал датчика изображения, сигнал звуковой частоты или их комбинации.

На этапе 304 внеполосный сигнал может анализироваться или оцениваться. Анализ может содержать определение одним или более процессорами 200 вероятности присутствия доступной и/или пригодной для обнаружения сети. Поэтому процессоры 200 могут выполнять команды, такие как команды или программы, хранящиеся в памяти 210, чтобы обработать внеполосный сигнал и установить вероятность присутствия сети или предоставить решение о присутствии сети.

В качестве примера, не предназначенного для введения ограничений, процессоры 200 могут принимать внеполосный сигнал в форме электромагнитного сигнала 160 связи через одну из антенн 124, 126 от второго электронного устройства 150. Этот сигнал 160 связи может быть показателем присутствия другой сети в общем месте расположения любого или обоих электронных устройств 110, 150. Другими словами, второе электронное устройство 150 может знать о сетевом обслуживании вблизи него и может сообщить о своем знании доступности сети электронному устройству 110 через внеполосный сигнал в форм
