Реферат

Настоящее изобретение относится к панели, такой как, например, панель пола, потолочная панель, стеновая панель и т.п.

Более конкретно, изобретение относится к панели, которая по меньшей мере на двух противоположных сторонах, содержит соединительные части в форме охватываемой соединительной части и охватывающей соединительной части, соответственно, которые позволяют соединять эти две панели друг с другом своими сторонами или, другими словами, могут быть приведены в соединенное состояние, вводя одну из этих панелей с охватываемой соединительной частью направленным вниз движением в охватывающую соединительную часть другой панели так, чтобы тем самым осуществить запирание по меньшей мере в горизонтальном направлении.

Соединения, позволяющие соединять две панели, такие как панели пола, направленным вниз движением одной панели в другую, на практике делятся на два типа, а именно, первый тип, в котором соединительные части обеспечивают исключительно горизонтальное запирание без какого-либо запирания в вертикальном направлении, и второй тип, в котором обеспечивается и горизонтальное, и вертикальное запирание.

Соединения первого типа также известны как "заходные" системы. Панели пола, снабженные такими системами, известны, помимо прочего, из CA 991 373 и JP 07-300 979. Как становится очевидным из этих документов, такие "заходные" системы часто применяются на первой паре противоположных сторон только панелей пола, тогда как на второй паре противоположных сторон применяются соединительные части, которые в соединенном состоянии двух панелей пола обеспечивают и вертикальное, и горизонтальное запирание и которые позволяют соединять две такие панели пола друг с другом угловым движением. Панели пола с такой комбинацией соединительных частей обладают преимуществом, которое заключается в том, что их можно легко устанавливать последовательными рядами, просто соединяя каждую вновь устанавливаемую панель пола с предшествующим рядом панелей пола поворотным движением, при этом во время поворотного движения такая панель пола в то же время входит в зацепление с уже установленной предшествующей панелью пола того же ряда. Таким образом, установка такой панели пола требует лишь поворотного и направленного вниз движения, что является весьма удобным для пользователя способом установки.

Недостаток панелей пола с такими соединительными частями заключается в том, что из-за отсутствия запирания в вертикальном направлении, на верхней поверхности соединенных панелей пола может возникнуть разница в высотах. Например, такие панели пола в первом или в последнем ряду покрытия пола могут повернуться вверх из своего плоского положения, если они не поджимаются вниз плинтусом и т.п. Даже если такие панели пола оснащены "заходной" системой, только на одной паре сторон, благодаря которой они заперты на другой паре из сторон и в горизонтальном, и в вертикальном направлении относительно примыкающих панелей пола, разница по высоте может возникнуть между примыкающими панелями поля на тех сторонах, которые соединены "заходной" системой, когда две примыкающие друг к другу панели пола испытывают разную нагрузку, или когда одна панель пола коробится и изгибается относительно другой.

В соединениях вышеупомянутого второго типа, также именуемых "замок с защелкой", предпринята попытка устранить вышеописанный недостаток за счет введения еще и вертикального запирания. Такие так называемые системы "замок с защелкой" можно подразделить на две разных категории, а именно интегральный вариант и вариант, содержащий отдельный запирающий элемент, выполненный как вставка, которая фиксировано крепится или не крепится к собственно панели пола.

Интегральные варианты известны, помимо прочего, из патентных документов DE 299 24 454, DE 200 08 708, DE 201 12 474, DE 10 2004 001 363, DE 10 2004 055 951, EP 1 282 752 и ЕР 1 350 904. Известные интегральные варианты обладают недостатком, который заключается в том, что работать с ними относительно трудно, и хорошее соединение двух панелей пола не всегда можно гарантировать.

Варианты, содержащие отдельный запирающий элемент, который способствует вертикальному и, возможно, горизонтальному запиранию двух соединенных панелей пола, известны, помимо прочего, из патентных документов DE 20 2007 000 310, DE 10 2004 001 363, DE 10 2005 002 297, EP 1 159 497, EP 1 415 056 B1, EP 1 818 478, WO2004/079130, WO2005/054599, WO2006/043893, WO2006/104436, WO2007/008139, WO2007/079845, WO2009/066153, WO2010/082171 и SE 515324.

Применение отдельного запирающего элемента имеет преимущество, которое заключается в том, что его материал не зависит от собственно панели пола и, поэтому, может выбираться оптимально в зависимости от выполняемой функции. Таким образом, такие вставки можно изготавливать из синтетических материалов или металла, благодаря чему можно изготовить относительно прочные и, в то же время, легко перемещаемые запирающие участки, выдерживающие относительно большие силы при минимальной площади контактной поверхности.

Настоящее изобретение относится к панелям, оснащенным системой "замок с защелкой" последней из описанных категорий, другими словами, которая содержит гибко или не гибко прикрепляемую, однако изготовленную отдельно вставку. Цель изобретения заключается в дальнейшей оптимизации таких систем "замок с защелкой" в панелях пола.

Настоящее изобретение относится к панелям и, в частности, к панелям пола, которые относятся к конкретному типу:

- который, по меньшей мере на двух противоположных сторонах, содержит соединительные части, с помощью которых две такие панели или панели пола могут соединяться друг с другом;

- в котором эти соединительные части образуют горизонтально активную запирающую систему и вертикально активную запирающую систему;

- в котором горизонтально активная запирающая система содержит охватываемую часть и охватывающую часть, что позволяет соединять две такие панели друг с другом вышеупомянутыми сторонами, вводя охватываемую часть одной из этих панелей пола направленным вниз движением в охватывающую часть другой панели пола;

- в котором вертикально активная запирающая система содержит запирающий элемент, который в форме вставки имеется на одной из этих сторон;

- в котором этот запирающий элемент содержит по меньшей мере защелку, предпочтительно поворотную защелку;

- в котором защелка на одной стороне содержит образующий упор запирающий участок, который может взаимодействовать с запирающим участком аналогичной соединенной панели пола.

Панели пола такого типа известны, помимо прочего, из фиг. 5-7, 8 и 9-11 вышеупомянутого документа ЕР 1 415 056 В1. В этих известных вариантах запирающий участок, выполненный в форме вставки, изготовлен из полосы синтетического материала с упруго отгибаемой кромкой, которая, отгибаясь, функционирует как поворотная защелка. Эти известные варианты имеют преимущество, заключающееся в том, что при относительно простой конструкции можно реализовать так называемое соединение "замок с защелкой", которое активно на всей длине полосы синтетического материала. Однако практика показала, что этот известный вариант не всегда работает гладко и допуски в созданном соединении иногда трудно держать под контролем.

Панели пола такого типа также известны из WO2010/082171 и WO2009/066153, где поворотная защелка, в данном случае расположенная напротив края, образующего запирающий участок, содержит опорный участок, который можно повернуть, прижав к опорной поверхности соответствующей панели и, более конкретно, посадить его в гнездо. Поскольку защелка снабжена опорным участком, который можно поворачивать и прижимать к опорной поверхности и, более конкретно, сажать в гнездо, движение поворота защелки определено лучше, чем в варианте по ЕР 1 415 056 В1. В варианте по ЕР 1 415 056 В1 поворотная защелка выполнена как продолжение крепежного участка, благодаря которому реализуется эффект шарнира в материале вставки, и точное движение поворота трудно предсказать, что может привести к менее адекватной работе. Соединительные части, описанные в WO2010/082171 и WO2009/066153, создают трудности, когда их нужно интегрировать в конкретные панели. Например, трудно применять такие соединительные части в панелях ограниченной толщины, например, в панелях толщиной 12 мм и менее и/или в панелях из ламината. Кроме того, возникают трудности когда требуется ограничить габариты поворотной защелки, либо в результате отсутствия пространства в тонких панелях, либо в результате потребности в более экономичной вставке.

Из этих WO2009/066153 и WO2010/082171 известны также запирающие элементы, которые помимо поворотной защелки также содержат крепежный участок, например, в форме зажимаемой части, причем этот крепежный участок удерживает полосу в углублении, и далее также содержит зону изгиба материала, который отличается от материала поворотной защелки, в которой соответствующая зона изгиба образует первую поверхность, граничащую с запирающим телом, и вторую поверхность, граничащую с крепежным участком. Хотя описанные в этих документах запирающие элементы являются компромиссом между прочностью вертикального запирания, за счет жесткой защелки, и гибким соединительным движением, за счет зоны изгиба, предусмотренной специально для этой цели, такая полоса может создавать проблемы при реальном соединении. Полосы, известные из вышеупомянутых документов обладают недостатком, заключающимся в том, что защелку при соединении в вертикальном направлении, можно вытолкнуть из требуемого положения.

В первую очередь настоящее изобретение направлено на альтернативные панели вышеописанного конкретного типа, которые согласно различным предпочтительным вариантам дополнительно усовершенствованы по сравнению с вышеописанными вариантами, например, позволяют интегрировать систему "замок с защелкой" вышеописанного типа с панелями меньшей толщины и/или обеспечивают плавное соединение двух таких панелей.

Для этого согласно настоящему изобретению предлагается панель, которая по меньшей мере на двух противоположных сторонах содержит соединительные части, с помощью которых две таких панели можно приводить в соединенное состояние; в которой эти соединительные части образуют горизонтально активную запирающую систему и вертикально активную запирающую систему; в которой горизонтально активная запирающая система содержит охватываемую часть и охватывающую часть, которые позволяют соединить боками друг с другом две таких панели, снабдив одну из этих панелей охватываемой частью, посредством направленного вниз движения в охватывающую часть другой панели; в которой вертикально активная запирающая система содержит запирающий элемент, который в форме вставки расположен на одной из соответствующих сторон; в которой запирающий элемент содержит по меньшей мере защелку; и в которой защелка на одном конце имеет образующий упор запирающий участок, который выполнен с возможностью взаимодействия с вложенной частью аналогичной соединенной панели, в которой запирающий элемент содержит крепежный участок, который удерживает полосу в углублении, отличающаяся тем, что запирающий элемент содержит зону изгиба из материала, отличающегося от материала защелки, в которой эта зона изгиба содержит первую поверхность, граничащую с запирающим телом, и вторую поверхность, граничащую с крепежным участком, в которой защелка и крепежный участок в несоединенном состоянии проходят в горизонтальном направлении по меньшей мере частично вертикально один под другим, в которой точки первой и второй граничных поверхностей расположены на вертикальной линии одна над другой, и в которой первая граничная поверхность в состоянии, когда панели не соединены, в общем проходит в направлении, образующем угол менее 45° с верхней поверхностью панелей.

В контексте настоящего описания несоединенное состояние означает состояние, в котором вставка находится в углублении, однако при котором соответствующая панель стороной со вставкой не соединена с другой такой панелью и не находится ни на каком этапе начавшегося соединительного движения.

Таким образом, согласно первому аспекту, в несоединенном состоянии участки защелки и крепежного участка входят в зацепление один под другим или подвешиваются один на другом. За счет положения соответствующих граничных поверхностей, а именно, положения, в котором они содержат по меньшей мере точки на вертикальной линии, расположенные одна над другой, риск возникновения сдвига в зоне изгиба ограничивается. Предпочтительно, соответствующие граничные поверхности проходят одна под другой по меньшей мере на треть, а лучше на половину наименьшей граничной поверхности. Еще одно ограничение такого сдвига достигается за счет того, что первая граничная поверхность, если смотреть глобально, образует ограниченный угол к горизонтали. Предпочтительно этот угол меньше 30° и даже меньше 20°. Сочетание этих мер позволяет ограничить степень, в которой защелку во время ее направленного вниз соединительного движения можно вытолкнуть из требуемого положения.

Поскольку такие средства или, другими словами, отличительные признаки первого аспекта присутствуют по меньшей мере в несоединенном состоянии, изобретение способствует плавности соединения по меньшей мере в начале направленного вниз соединительного движения.

Сочетание таких средств, а именно, защелки и крепежного участка, проходит в горизонтальном направлении по меньшей мере частично вертикально одно под другим, при этом точки первой и второй граничных поверхностей расположены на вертикальной линии одна над другой, и при этом первая граничная поверхность и вторая граничная поверхность расположены на вертикальной линии одна над другой и первая граничная поверхность, если смотреть глобально, проходит в направлении, которое образует угол менее 45° или, лучше, 30° или менее 20° к горизонтали, предпочтительно также возникает в состоянии, в котором защелка расположена полностью под верхней стороной той панели, к которой она прикреплена, и/или в соединенном состоянии двух таких панелей. Очевидно, что такие предпочтительные варианты дополнительно повышают плавность соединительного движения. Понятно, что состояние, в котором эта защелка расположена полностью под верхней стороной панели, к которой она прикреплена, в данном случае относится к крайнему состоянию, которое может возникнуть во время соединительного движения, или, по меньшей мере в состоянии, близком к нему. Кроме того, в одном или более из этих состояний предпочтительно соответствующие граничные поверхности, по меньшей мере на треть, а лучше наполовину, проходят в горизонтальном направлении вертикально одна под другой.

Предпочтительно, защелка является поворотной защелкой.

Предпочтительно зона изгиба является упругой зоной изгиба, которая образует соединение, предпочтительно единственное соединение, между крепежным участком и защелкой. Кроме того, если эта зона изгиба является менее упругой или не упругой, она предпочтительно образует единственное соединение между крепежным участком и защелкой.

Предпочтительно соответствующие части защелки и крепежного участка проходят одна под другой так, чтобы они по меньшей мере в одном из указанных состояний, предпочтительно по меньшей мере в несоединенном состоянии, сохраняли вертикальное расстояние между друг другом.

Предпочтительно, защелка в несоединенном состоянии имеет относительно плоскую ориентацию, а именно, предпочтительно, ориентацию, в которой центральная ось защелки образует угол менее 60° и, лучше, менее 50° с горизонтальной поверхностью панели. Эта относительно плоская ориентация является особенно важной для конструирования компактных запирающих систем. Так, например, при ориентации, лишь немного отклоняющейся от поверхности панели, можно применять защелку, которая является относительно длинной по сравнению с толщиной панели, например, защелку, имеющую длину, составляющую по меньшей мере одну треть толщины панели или, возможно ее подложки. Ориентация менее 60° или менее 50° дает более постепенное запирание во время направленного вниз соединительного движения.

Предпочтительно запирающий элемент выполнен как вставка, расположенная в углублении в охватываемой части. Здесь защелка предпочтительно направлена вверх своим образующим упор запирающим участком. В таком случае эта защелка предпочтительно в несоединенном состоянии далее содержит поверхность, которая при выполнении этого направленного вниз движения, входит в контакт с верхней кромкой другой панели, при этом эта поверхность, после возникновения контакта, на линии контакта имеет касательную 29А, образующую угол 20°-45° с верхней поверхностью панелей. Такой признак способствует плавному соединению двух таких панелей соответствующими сторонами и в случае когда верхняя кромка на этих сторонах, или по меньшей мере на стороне с охватывающей частью, выполнена прямой, т.е. без фасок или других скошенных кромок.

Предпочтительно, защелка не имеет участков, выступающих за эту касательную линию на этой поверхности. Такие участки могут помешать соединению. Предпочтительно защелка, однако, имеет расширенное сечение на краю с запирающим участком, при этом такое расширение образует выступ на той стороне защелки, которая противоположна поверхности, которая входит в контакт с верхней кромкой панели, с которой осуществляется соединение.

Предпочтительно, запирающий элемент и, более конкретно, защелка имеет вогнутую сторону, направленную к углублению, в котором он установлен, а поверхность на той стороне запирающего элемента, которая обращена от углубления, выполнена выпуклой. Во время соединительного движения такая вогнутая сторона может взаимодействовать с крепежным участком, что позволяет дополнительно стабилизировать запирающий элемент во время соединительного движения.

Следует отметить, что плавное соединение особенно важно для панелей, имеющих верхний декоративный слой, содержащий меламин или другие термореактивные или другие хрупкие прозрачные слои, такие как слои на основе лака, твердеющего под воздействием ультрафиолета или пучка электронов. При соединении таких панелей лучше избегать их обстукивания, например, молотком.

В случаях, когда запирающий элемент установлен в качестве вставки в углубление в охватываемой части, он предпочтительно имеет первую граничную поверхность, которая расположена вертикально под второй граничной поверхностью, и/или часть защелки, которая проходит в горизонтальном направлении вертикально под частью крепежного участка.

Предпочтительно, защелка является поворотной защелкой, при этом защелка, расположенная напротив края, образующего запирающий участок, содержит опорный участок, который имеет возможность поворачиваться к опорной поверхности соответствующей панели, и, например, более конкретно, в гнездо. Предпочтительно, опорный участок имеет форму свободного или не свободного края защелки, который, по меньшей мере в вертикальном направлении, поддерживается поддерживающим участком или опорной поверхностью панели или панели пола. Предпочтительно такая опорная поверхность проходит в горизонтальном направлении по меньшей мере частично под первой граничной поверхностью.

В случаях, когда опорный участок выполнен как свободный конец, он не подвержен влиянию соседних частей материала в опорном участке, что является преимущественным для плавного шарнирного движения этой защелки. Под свободным концом по существу понимается, что этот конец просто выполнен как выступающая ножка, которая может способствовать более стабильному соединению.

Предпочтительно, защелка имеет возможность поворота вокруг точки поворота, например, вокруг опорной точки или вокруг точки на опорной поверхности.

Предпочтительно зона изгиба в соединенном состоянии оказывает боковое натягивающее усилие на защелку, а именно, поперек ее центральной оси, при этом такое натягивающее усилие стремится подвести защелку ближе к ее несоединенному состоянию. Следует отметить, что мера, согласно которой первая граничная поверхность, а именно, граничная поверхность между зоной изгиба и защелкой в соединенном состоянии проходит в направлении, которое, если смотреть глобально, охватывает угол менее 45° с верхней поверхностью панелей, может создать прекрасный моментальный эффект упругих натягивающих усилий относительно шарнирной точки поворотной защелки так, чтобы можно было получить постоянный натягивающий эффект, действующий на запирающий участок защелки относительно запирающего участка панели, взаимодействующего с ним.

Предпочтительно, панель по настоящему изобретению имеет толщину 15 мм или менее, 12 мм, или лучше, 9,5 или 8 мм или менее. Предпочтительно толщина, однако, превышает 6 мм. Разумеется, это не исключает применение настоящего изобретения к более толстым панелям, например, к панелям толщиной 12-18 мм. Предпочтительно, в таком случае имеются в виду так называемые строительные деревянные панели или панели для готового паркета.

Предпочтительно длина защелки является кратчайшим расстоянием между запирающим участком и опорным участком, если такой опорный участок имеется, составляет более 30 процентов толщины панели, или, лучше, более 35 процентов толщины панели.

Предпочтительно панель по настоящему изобретению является панелью, которая по существу состоит из материала сердцевины и декоративного верхнего слоя. На ту сторону сердцевины, которая расположена напротив верхнего слоя, может быть нанесен защитный слой. Согласно большинству предпочтительных материалов для материала сердцевины применяется древесный материал, такой как древесно-волокнистая плита (ДВП) средней плотности и ДВП высокой плотности. Предпочтительно декоративный верхний слой по существу состоит из синтетического материала и/или бумаги, при этом декоративный верхний слой предпочтительно содержит тисненый узор. Такие панели могут собираться в зависимости от разных потребностей. Ниже более подробно будут описаны некоторые варианты.

Согласно первому варианту панель является многослойной панелью типа ЛНД или ЛВД (ламинат низкого давления и ламинат высокого давления), в котором декоративный верхний слой состоит по меньшей мере из тисненого или цветного бумажного слоя, на который нанесен прозрачный слой меламиновой смолы. Возможно, эта меламиновая смола как таковая также может содержать слой прозрачной бумаги и/или твердых частиц. В этом первом варианте предпочтительно применяется материал сердцевины, который состоит из ДВП высокой плотности или ДВП средней плотности, на тыльную сторону материала сердцевины предпочтительно нанесен защитный слой, состоящий из слоя бумаги и меламиновой смолы. Такой защитный слой создает уравновешивающий эффект для возможных остаточных напряжений, которые могут иметься в верхнем слое. В ламинате низкого давления (ДНД) слои и материал сердцевины отверждают и склеивают друг с другом на одном технологическом этапе прессования. В ламинате высокого давления (ЛВД) слои верхнего слоя такой панели сначала отверждают, а на следующем технологическом этапе приклеивают к материалу сердцевины.

Согласно второму варианту панель является многослойной панелью ламината низкого давления, в которой декоративный верхний слой сформирован по меньшей мере путем выполнения печати на материале сердцевины, с использованием или без использования одного или нескольких промежуточных слоев грунта, например, способом офсетной печати или способом цифровой печати, например, струйной печати. Для получения определенной степени износостойкости на такую печать может быть дополнительно нанесен один или более слоев прозрачного лака или меламина, например, слои лака, отверждаемого ультрафиолетовым излучением или пучком электронов. Такие прозрачные слои также могут содержать твердые частицы. Согласно этому второму варианту предпочтительно применяется материал сердцевины, который состоит из ДВП среднего давления или ДВП высокого давления, а на тыльной стороне материала сердцевины предпочтительно нанесен защитный слой, который предпочтительно является непроницаемым для пара барьером и состоит, например, из лака. Согласно этому второму варианту панель может не содержать слоев бумаги в верхнем слое и, возможно, в защитном слое также.

Предпочтительно декоративный верхний слой имеет толщину менее 1 мм или даже менее 0,5 или 0,3 мм. Это обычно относится к панелям вышеописанных первого и второго вариантов. Настоящее изобретение, в частности, дает преимущества именно с такими панелями. То есть, с помощью конкретного запирающего элемента по настоящему изобретению можно создать усовершенствованную вертикальную запирающую систему. Более конкретно, можно получить соединенное состояние, в котором отсутствует или почти отсутствует разница в высотах между соседними верхними кромками соединенных панелей. В любом случае возможная разница в высотах предпочтительно ограничивается величиной максимум 0,2 мм или даже 0,1 мм или менее так, что материал сердцевины остается скрытым. Минимизация разницы в высотах особенно интересна при таких верхних слоях, которые при эксплуатации могут изнашиваться относительно быстро в результате повторяющихся ударов по чрезмерно выступающим кромкам. В частности, при наличии декоративных верхних слоев, которые содержат меламин или другие термореактивные или другие хрупкие прозрачные слои, такие как слои лака, твердеющего под воздействием ультрафиолета или пучка электронов, полезно не допускать чрезмерной разницы в высотах.

Следует отметить, что на соединенных кромках или сторонах любым известным способом можно сформировать фаску или другой скос.

Предпочтительно, поворотная или не поворотная защелка в соединенном состоянии принимает ориентацию, в которой центральная ось этой защелки образует угол с поверхностью панели, который больше угла, образованного в несоединенном состоянии. Предпочтительно разница между обоими углами составляет по меньшей мере 5° или даже более 10°. Таким образом возникает эффект натяжения между запирающим участком защелки и запирающим участком соединенной с ней панели, с которым защелка работает совместно.

Предпочтительно поворотная или не поворотная защелка в соединенном состоянии принимает ориентацию, в которой центральная ось этой защелки образует с поверхностью панели угол, равный менее 90°, но более 50°.

Предпочтительно защелка, например, между запирающим участком и возможным опорным участком, не имеет шарнирных участков и изгибающихся участков. Поскольку защелка не имеет шарнирных участков и изгибающихся участков, возможное их влияние на форму и длину защелки исключено, и фиксированная полезная длина защелки может быть гарантирована, поэтому, помимо прочего, можно использовать небольшие производственные допуски, которые позволяют выполнять точное соединение без разницы в высотах или почти без разницы в высотах. С связи с этим также предпочтительно, чтобы защелка была выполнена как жесткий элемент. Предпочтительно, защелка изготовлена из ПВХ или другого твердого синтетического материала. В случае применения ПВХ, предпочтительно применяется так называемый стабилизированный ПВХ или, лучше, ПВХ, содержащий стабилизаторы на основе Ca/Zn. Такой стабилизированный синтетический материал позволяет получить стабильную защелку даже для экстремальных климатических условий.

Предпочтительно, для зоны изгиба применяется упругий синтетический материал, такой как полиуретан.

Как указано выше, запирающий элемент по настоящему изобретению содержит зону изгиба. Предпочтительно такая зона изгиба имеет один или более из следующих признаков:

- она состоит из упругого материала;

- она состоит из упругого материала, который как таковой более гибок, чем материал запирающего тела, которое предпочтительно изготовлено методом соэкструзии заодно с защелкой;

- она состоит из сгибаемого или изгибаемого участка.

Предпочтительно, вертикально активная запирающая система содержит натягивающую систему, которая образована кулачковой поверхностью, сформированной на краю запирающего участка защелки, и эта кулачковая поверхность в соединенном состоянии создает клиновой эффект, действующий на противоположный запирающий участок соединенной панели пола. За счет такой конфигурации защелка в соединенном состоянии всегда хорошо размещается под запирающим участком или на запирающем участке другой панели пола. При небольших движениях, которые возникают при ходьбе по панелям пола, благодаря этому клиновому эффекту защелка дальше сползает под запирающий участок или на запирающий участок другой панели пола, что приводит к еще более прочному соединению.

Согласно настоящему изобретению запирающий элемент состоит из полосы, которая закреплена в углублении в панели. Для этого запирающий элемент содержит крепежный участок. Предпочтительно крепежный участок выполнен в форме зажимаемой части. Предпочтительно, защелка в соединенном состоянии двух таких панелей проходит на вертикальное расстояние в 1,4 раза или, лучше, в 1,3 раза больше вертикального расстояния, определенного крепежным участком или углублением. Предпочтительно, вертикальное расстояние, определенное крепежным участком или углублением меньше, чем половина толщины соответствующей панели или меньше, чем половина толщины соответствующей сердцевины, или, еще лучше, меньше чем, одна треть этой толщины. Если крепежный участок имеет форму зажимаемой части полосы, это вертикальное расстояние определяется наибольшим вертикальным расстоянием между зажимаемыми поверхностями на противоположных сторонах полосы.

Предпочтительно запирающий элемент установлен в углублении и в несоединенном состоянии он расположен так, что запирающий участок находится полностью за пределами этого углубления.

Предпочтительно, запирающий элемент изготовлен из полосы из синтетического материала, установленной в углублении, и состоящей, если смотреть в сечении, из двух или более зон, содержащих синтетический материал с разными свойствами, при этом по меньшей мере один из этих синтетических материалов является стабилизированным ПВХ (поливинилхлорид).

Применение соэкструдированной полосы из синтетического материала дает преимущество, заключающееся в возможности выбирать свойства в зависимости от функций, которые будут выполнять определенные компоненты этой полосы. Стабилизированный поливинилхлорид идеально подходит для формирования жесткой части запирающего элемента, такой, как, например, защелка и/или запирающий участок, тогда как зона изгиба может состоять из синтетического материала с другими свойствами, предпочтительно из более податливого синтетического материала.

Согласно предпочтительному варианту, части этой поворотной защелки и крепежный участок в несоединенном состоянии проходят по меньшей мере частично в горизонтальном направлении одна под другой, с сохранением вертикального расстояния между ними. Следует отметить, что здесь это вертикальное расстояние не обязательно должно быть постоянным и, предпочтительно, даже изменяется в горизонтальном направлении. Здесь это вертикальное расстояние предпочтительно увеличивается от защелки в направлении крепежного участка.

Предпочтительно поворотная или не поворотная защелка и крепежный участок во время основной части направленного вниз соединительного движения или во время всего соединительного движения по меньшей мере частично проходят в горизонтальном направлении одна под другой, сохраняя вертикальное расстояние между соответствующими частями. Во время соединительного движения вертикальные силы, действующие на защелку, могут лучше поглощаться, что может быть полезно для стабильности соединения.

Предпочтительно, поворотная защелка и крепежный участок проходят один под другим в большей степени в соединенном состоянии, чем в несоединенном состоянии.

Предпочтительно наименьшее вертикальное расстояние между соответствующими частями защелки и крепежного участка, которые проходят один под другим, равно менее 0,4 мм или даже менее 0,2 мм.

Как было указано выше, зоны изгиба на практике можно создавать за счет того, что запирающий элемент состоит из полосы соэкструдированного синтетического материала, имеющей, если смотреть в сечении, множество зон синтетического материала с разными характеристиками, т.е. с одной стороны, по меньшей мере первую зону, образующую эту защелку, а с другой стороны, вторую зону, образующую предпочтительно упругую зону изгиба. Крепежный участок предпочтительно образует третью зону, которая предпочтительно состоит из такого же синтетического материала, что и первая зона защелки.

Предпочтительно материал предпочтительно упругой зоны изгиба не контактирует с остальным материалом панели и, поэтому, предпочтительно находится в зацеплении только с поверхностями защелки и крепежного участка, а именно, с первой и второй граничными поверхностями, соответственно.

Как было указано выше, запирающий элемент согласно одному важному варианту изобретения расположен в охватываемой части, при этом поворотная или не поворотная защелка направлена вверх. И вновь следует подчеркнуть, что в таком варианте плавность соединительного движения является особенно важной. Фактически при выполнении направленного вниз движения защелка прижимается внутрь за счет контакта с верхней кромкой другой панели. Такая верхняя кромка образует далекую от идеала направляющую поверхность для защелки, особенно в случаях, когда используется прямая верхняя кромка, но также и в случаях, когда на этой верхней кромке имеется фаска или другой скос. Такой контакт с верхней кромкой другой панели может привести к тому, что запирающий элемент будет поджиматься вверх и защелку можно вытянуть из его положения так, что соединение станет невозможным. Теперь, согласно настоящему изобретению, поворотная защелка и крепежный участок проходят по меньшей мере частично в горизонтальном направлении один под другим, однако, предпочтительно, сохраняя вертикальное расстояние между ними, и в результате защелка лучше поддерживается крепежным участком.

Согласно вышеописанному варианту предпочтительно именно поворотная защелка проходит, по меньшей мере частично, в горизонтальном направлении под крепежным участком. Таким образом, крепежный участок препятствует выталкиванию защелки вверх.

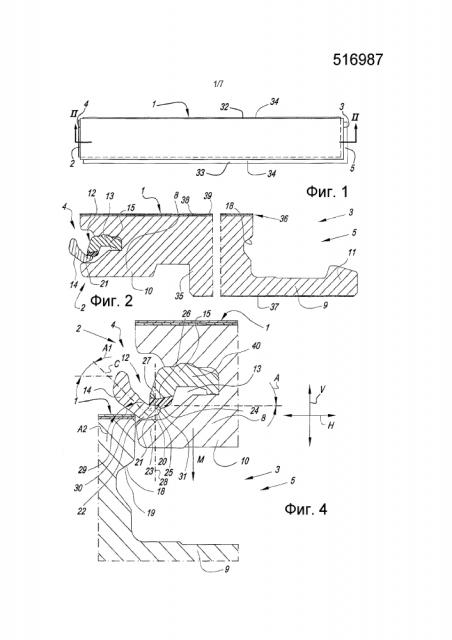

Различные зависимые отличительные признаки настоящего изобретения будут описаны далее на примере вариантов, показанных на чертежах. Все эти зависимые отличительные признаки не обязательно должны применяться в комбинациях, показанных на чертежах. Каждый отличительный признак может комбинироваться с основными аспектами изобретения.

Следует отметить, применяются предпочтительно те варианты настоящего изобретения, в которых запирающий элемент, выполненный в форме вставки, работает по существу, а лучше - исключительно, как запирающий элемент, способствующий вертикальному запиранию, а не горизонтальному запиранию. Горизонтальное запирание предпочтительно осуществляется исключительно такими частями, как вышеописанные охватываемая часть и охватывающая часть, которые выполнены из материала панели или материала подложки, и более конкретно, выполнены машинной обработкой. Более конкретно, изобретение предпочтительно относится к вариантам, в которых вставка изготавливается отдельно, а затем монтируется в кромку панели пола фиксировано или не фиксировано.

Далее, следует отметить, что запирающие системы по настоящему изобретению особый интерес представляют для применения в панелях, имеющих полезную площадь более 0,4 м² или более 0,45 м². Особый вариант относится к панелям с полезной площадью приблизительно 0,5 м². Изобретение может применяться к удлиненным панелям длиной более 2 м и шириной приблизительно 20 см или более, или к удлиненным панелям шириной 40 см или более и длиной 1 м или более, или к квадратным панелям со стороной 60 см или более. С помощью запирающих систем по настоящему изобретению можно обеспечить особенно удобный монтаж таких больших панелей,
