Способ контроля твердости ферромагнитных деталей

Способ контроля твердости ферромагнитных деталей

Иллюстрации

Показать все

Реферат

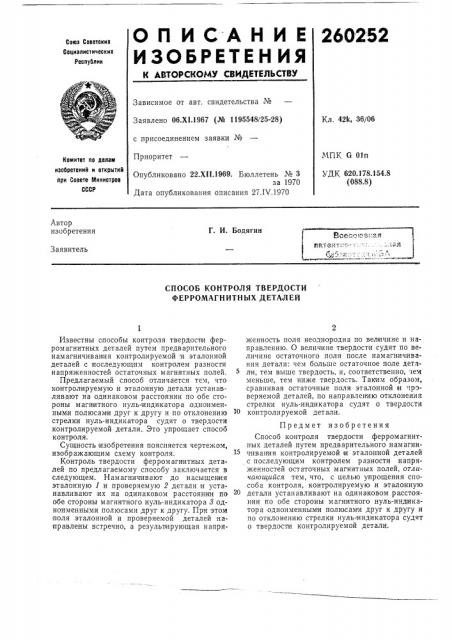

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

260252

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 06.Х1.1967 (№ 1195548/25-28) с присоединением заявки №

Приоритет

Кл. 421<, 36/06

ИПК G 01n

УДК 620.178.154.8 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 22.XI I.1969. Бюллетень № 3 за 1970

Дата опубликования описания 27.1Ч.1970

Автор изобретения

Г. И. Бодягин

Заявитель

СПОСОБ КОНТРОЛЯ ТВЕРДОСТИ

ФЕРРОМАГНИТНЫХ ДЕТАЛЕЙ

Известны способы контроля твердости ферpoMBIHHTHbIx деталей путем предварительного намагничивания контролируемой и эталонной деталей с последующим контролем разносги напряженностей остаточных магнитных полей.

Предлагаемый способ отличается тем, что контролируемую и эталонную детали устанавливают на одинаковом расстоянии по обе стороны магнитного нуль- индикатор а .одноименными полюсами друг к другу и по отклонению стрелки нуль-индикатора судят о твердости контролируемой детали.. Это упрощает способ контроля.

Сущность изобретения поясняется чертежом, изображающим схему контроля.

Контроль твердости ферромагнитных деталей по предлагаемому способу заключается в следующем. Намагничивают до насыщения эталонную 1 и проверяемую 2 детали и устанавливают их на одинаковом расстоянии по обе стороны магнитного нуль-индикатора 8 одноименными полюсами друг к другу. При этом поля эталонной и проверяемой деталей направлены встречно, а результирующая напряженность поля неоднородна по величине и направлению. О величине твердости судят по величине остаточного поля после намагничивания детали: чем больше остаточное поле детали, тем выше твердость, и, соответственно, чем меньше, тем ниже твердость. Таким образом, сравнивая остаточные поля эталонной от .роверяемой деталей, по направлению отклонения стрелки нуль-индикатора судят о твердости контролируемой детали.

Предмет изобретения

Способ контроля твердости ферромагнитных деталей путем предварительного намагничиван ия контролируемой от эталонной деталей с последующим контролем разности напряженностей остаточных магнитных полей, отличающийся тем, что, с целью упрощения способа контроля, контролируемую и эталонную детали устанавливают на одинаковом расстоянии по обе стороны магнитного нуль-индвткатора одноименными полюсами друг к другу и по отклонению стрелки нуль-,индикатора судят о твердости контролируемой детали.

260252

Составитель В. Шехтер

Техред 3. H. Тараненко Корректор Л. А. Царькова

Редактор Л. Мутовкина

Типография, пр. Сапунова, 2

Заказ 937/6 Тираж 499 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Минисгров СССР

Москва Ж-35, Раушская наб., д. 4/5
