Способ, аппарат и система для интеллектуального управления устройством и самонастраиваемое устройство

Способ, аппарат и система для интеллектуального управления устройством и самонастраиваемое устройство

Иллюстрации

Показать все

Реферат

ОБЛАСТЬ ТЕХНИКИ

[0001] Настоящее изобретение относится к области Интернет-технологий и, в частности, к способу, аппарату и системе для интеллектуального управления устройством, и самонастраиваемому (plug-and-play) устройству.

УРОВЕНЬ ТЕХНИКИ

[0002] В повседневной жизни интеллектуальное управление над устройствами, такими как холодильники, стиральные машины и телевизоры, может эффективно сокращать ручные операции пользователя и улучшать опыт использования пользователя для таких устройств. Например, после того как пользователь выполняет управление над диапазоном температур холодильника, холодильник в процессе работы может интеллектуально обнаруживать температуру и управлять температурой в пределах диапазона температур. Таким образом, впоследствии пользователь не нуждается вновь в выполнении ручного управления, и поэтому эффективно улучшается опыт использования пользователя для холодильника. Для другого примера, пользователь может управлять периодом времени работы стиральной машины, так что стиральная машина может интеллектуально запускаться посредством использования ночного периода времени электричества с пониженной загруженностью. Таким образом, пользователь не нуждается в ручном управлении запуском стиральной машины во время ночного периода времени электричества с пониженной загруженностью и поэтому эффективно улучшается опыт использования пользователя для стиральной машины.

[0003] Хотя вышеприведенное устройство является интеллектуальным, в качестве предварительного условия все еще требуется, чтобы пользователь выполнял связанное интеллектуальное управление. Однако вышеприведенное устройство в общем объединено с интеллектуальным кристаллом, экраном отображения и сложными клавишами. Для этого требуется, чтобы пользователь обладал относительно высоким порогом интеллектуального управления техникой, что является причиной большого барьера для пользователя во время выполнения интеллектуального управления и низкого фактического использования вышеприведенного устройства, что плохо для продвижения и популяризации.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

[0004] Варианты осуществления настоящего изобретения раскрывают способ, аппарат и систему для интеллектуального управления устройством и самонастраиваемое устройство, которое может выполнять интеллектуальное управление над устройством просто, удобно и быстро.

[0005] Первый аспект вариантов осуществления настоящего изобретения обеспечивает способ для интеллектуального управления устройством, включающий в себя:

извлечение, посредством управляющего устройства, информации параметров управляемого устройства в текущем состоянии, где информация параметров используется для отражения текущего рабочего состояния управляемого устройства;

генерирование, посредством управляющего устройства, графического интерфейса взаимодействия, включающего в себя информацию параметров, и отправку графического интерфейса взаимодействия в форме потока данных устройству взаимодействия для отображения;

прием, посредством управляющего устройства, события ввода, отправленного посредством устройства взаимодействия, где событие ввода инициируется пользователем на основе информации параметров, отображаемой на графическом интерфейсе взаимодействия устройства взаимодействия;

синтаксический анализ, посредством управляющего устройства, события ввода для получения инструкции управления, соответствующей информации параметров, включенной в графический интерфейс взаимодействия; и

отправку, посредством управляющего устройства, инструкции управления управляемому устройству, так что управляемое устройство выполняет, в ответ на инструкцию управления, операцию управления, соответствующую текущему рабочему состоянию управляемого устройства, где выполнение операции управления, соответствующей текущему рабочему состоянию управляемого устройства, включает в себя выполнение подстройки, соответствующей информации параметров, включенной в графический интерфейс взаимодействия.

[0006] В первом возможном способе реализации первого аспекта вариантов осуществления настоящего изобретения, синтаксический анализ, посредством управляющего устройства, события ввода для получения инструкции управления, соответствующей информации параметров, включенной в графический интерфейс взаимодействия, включает в себя:

преобразование, посредством управляющего устройства, события ввода в событие ввода, согласующееся с графическим интерфейсом взаимодействия, сгенерированным посредством управляющего устройства, и синтаксический анализ события ввода, полученного через преобразование, для получения инструкции управления, соответствующей информации параметров, включенной в графический интерфейс взаимодействия.

[0007] Со ссылкой на первый аспект вариантов осуществления настоящего изобретения или первый возможный способ реализации первого аспекта вариантов осуществления настоящего изобретения, во втором возможном способе реализации первого аспекта вариантов осуществления настоящего изобретения, до извлечения, посредством управляющего устройства, информации параметров управляемого устройства в текущем состоянии, способ дополнительно включает в себя:

отправку, посредством управляющего устройства, инструкции извлечения типа управляемому устройству и прием информации о типе управляемого устройства, которая отправляется посредством управляемого устройства в ответ на инструкцию извлечения типа;

отправку, посредством управляющего устройства, информации идентификационных данных управляющего устройства и информации о типе управляемого устройства облачному серверу, и прием служебной программы управления устройством, которая согласуется с информацией о типе управляемого устройства и отправляется посредством облачного сервера после того, как облачный сервер определяет через аутентификацию, что информация идентификационных данных управляющего устройства является достоверной; и

управление, посредством управляющего устройства, служебной программой управления устройством, согласующейся с информацией о типе управляемого устройства, для выполнения, для того, чтобы инициировать выполнение этапа извлечения информации параметров управляемого устройства в текущем состоянии.

[0008] Со ссылкой на второй возможный способ реализации первого аспекта вариантов осуществления настоящего изобретения, в третьем возможном способе реализации первого аспекта вариантов осуществления настоящего изобретения, до отправки, посредством управляющего устройства, инструкции извлечения типа управляемому устройству, способ дополнительно включает в себя:

отправку, посредством управляющего устройства, запроса обновления программного обеспечения, который переносит информацию идентификационных данных управляющего устройства и информацию о версии служебной программы идентификации устройства облачному серверу, и прием пакета обновления служебной программы идентификации устройства, согласующегося с информацией о версии служебной программы идентификации устройства, где пакет обновления служебной программы идентификации устройства отправляется посредством облачного сервера после того, как облачный сервер определяет через аутентификацию, что информация идентификационных данных управляющего устройства является достоверной;

модернизацию и обновление, посредством управляющего устройства, служебной программы идентификации устройства посредством использования пакета обновления служебной программы идентификации устройства, согласующегося с информацией о версии служебной программы идентификации устройства, для получения обновленной служебной программы идентификации устройства; и

управление, посредством управляющего устройства, обновленной служебной программой идентификации устройства для выполнения, для того, чтобы инициировать выполнение этапа отправки инструкции извлечения типа управляемому устройству.

[0009] Со ссылкой на первый аспект вариантов осуществления настоящего изобретения или любой из первого по третий возможных способов реализации первого аспекта вариантов осуществления настоящего изобретения, в четвертом возможном способе реализации первого аспекта вариантов осуществления настоящего изобретения, до отправки, посредством управляющего устройства, графического интерфейса взаимодействия в форме потока данных устройству взаимодействия для отображения, способ дополнительно включает в себя:

прием, посредством управляющего устройства, запроса установления соединения, отправленного посредством устройства взаимодействия, и отправку ответа завершения соединения, соответствующего запросу установления соединения, устройству взаимодействия в ответ на запрос установления соединения, отправленный посредством устройства взаимодействия.

[0010] Со ссылкой на первый аспект вариантов осуществления настоящего изобретения или любой из первого по четвертый возможных способов реализации первого аспекта вариантов осуществления настоящего изобретения, в пятом возможном способе реализации первого аспекта вариантов осуществления настоящего изобретения, извлечение, посредством управляющего устройства, информации параметров управляемого устройства в текущем состоянии включает в себя:

отправку, посредством управляющего устройства, инструкции запроса информации параметров управляемому устройству, и прием информации параметров управляемого устройства в текущем состоянии, которая отправляется посредством управляемого устройства в ответ на инструкцию запроса информации параметров.

[0011] Со ссылкой на первый аспект вариантов осуществления настоящего изобретения или любой из первого по пятый возможных способов реализации первого аспекта вариантов осуществления настоящего изобретения, в шестом возможном способе реализации первого аспекта вариантов осуществления настоящего изобретения, отправка, посредством управляющего устройства, графического интерфейса взаимодействия в форме потока данных устройству взаимодействия для отображения включает в себя:

кодирование, посредством управляющего устройства, графического интерфейса взаимодействия в видеопоток графического интерфейса взаимодействия и отправку видеопотока графического интерфейса взаимодействия устройству взаимодействия, так что устройство взаимодействия декодирует видеопоток графического интерфейса взаимодействия после приема видеопотока графического интерфейса взаимодействия, визуализирует декодированный видеопоток графического интерфейса взаимодействия в графический интерфейс взаимодействия для отображения.

[0012] Второй аспект вариантов осуществления настоящего изобретения обеспечивает аппарат для интеллектуального управления устройством, включающий в себя:

память, и

процессор, сопряженный с памятью и сконфигурированный для:

извлечения информации параметров управляемого устройства в текущем состоянии, при этом информация параметров используется для отражения текущего рабочего состояния управляемого устройства;

генерирования графического интерфейса взаимодействия, содержащего информацию параметров;

отправки графического интерфейса взаимодействия, который сгенерирован и находится в форме потока данных, устройству взаимодействия для отображения;

приема события ввода, отправленного посредством устройства взаимодействия, при этом событие ввода инициировано пользователем на основе информации параметров, отображенной на графическом интерфейсе взаимодействия устройства взаимодействия; и синтаксического анализа события ввода для получения инструкции управления, соответствующей информации параметров, содержащейся в графическом интерфейсе взаимодействия; и

отправки инструкции управления управляемому устройству, так что управляемое устройство выполняет, в ответ на инструкцию управления, операцию управления, соответствующую текущему рабочему состоянию управляемого устройства, при этом выполнение операции управления, соответствующей текущему рабочему состоянию управляемого устройства, содержит выполнение подстройки, соответствующей информации параметров, содержащейся в графическом интерфейсе взаимодействия.

[0013] В первом возможном способе реализации второго аспекта вариантов осуществления настоящего изобретения, на этапе синтаксического анализа события ввода для получения инструкции управления, соответствующей информации параметров, содержащейся в графическом интерфейсе взаимодействия, процессор дополнительно сконфигурирован для: преобразования события ввода в событие ввода, согласующееся с графическим интерфейсом взаимодействия, сгенерированным посредством управляющего устройства, и синтаксического анализа события ввода, полученного через преобразование, для получения инструкции управления, соответствующей информации параметров, содержащейся в графическом интерфейсе взаимодействия.

[0014] Со ссылкой на второй аспект вариантов осуществления настоящего изобретения или первый возможный способ реализации второго аспекта вариантов осуществления настоящего изобретения, во втором возможном способе реализации второго аспекта вариантов осуществления настоящего изобретения, процессор дополнительно сконфигурирован для:

отправки инструкции извлечения типа управляемому устройству и приема информации о типе управляемого устройства, которая отправляется посредством управляемого устройства в ответ на инструкцию извлечения типа;

отправки облачному серверу информации идентификационных данных локального конца и информации о типе управляемого устройства, которая принята, и приема служебной программы управления устройством, которая согласуется с информацией о типе управляемого устройства и отправляется посредством облачного сервера после того, как облачный сервер аутентифицирует информацию идентификационных данных локального конца, в качестве достоверной; и

управления служебной программой управления устройством, согласующейся с информацией о типе управляемого устройства и которая принята, для выполнения так, чтобы выполнять операцию извлечения информации параметров управляемого устройства в текущем состоянии.

[0015] Со ссылкой на второй возможный способ реализации второго аспекта вариантов осуществления настоящего изобретения, в третьем возможном способе реализации второго аспекта вариантов осуществления настоящего изобретения, процессор дополнительно сконфигурирован для:

отправки запроса обновления программного обеспечения, который переносит информацию идентификационных данных локального конца и информацию о версии служебной программы идентификации устройства облачному серверу, и приема пакета обновления служебной программы идентификации устройства, согласующегося с информацией о версии служебной программы идентификации устройства, при этом пакет обновления служебной программы идентификации устройства отправлен посредством облачного сервера после того, как облачный сервер аутентифицирует информацию идентификационных данных локального конца, в качестве достоверной;

модернизации и обновления служебной программы идентификации устройства посредством использования пакета обновления служебной программы идентификации устройства, согласующегося с информацией о версии служебной программы идентификации устройства, для получения обновленной служебной программы идентификации устройства, при этом пакет обновления служебной программы идентификации устройства принят; и

управления полученной обновленной служебной программой идентификации устройства для выполнения так, чтобы выполнять операцию отправки инструкции извлечения типа управляемому устройству.

[0016] Со ссылкой на второй аспект вариантов осуществления настоящего изобретения или первый или третий возможный способ реализации второго аспекта вариантов осуществления настоящего изобретения, в четвертом возможном способе реализации второго аспекта вариантов осуществления настоящего изобретения, процессор дополнительно сконфигурирован для: приема запроса установления соединения, отправленного посредством устройства взаимодействия, и отправки ответа завершения соединения, соответствующего запросу установления соединения, устройству взаимодействия в ответ на запрос установления соединения, отправленный посредством устройства взаимодействия.

[0017] Со ссылкой на второй аспект вариантов осуществления настоящего изобретения или любой из первого по четвертый возможных способов реализации второго аспекта вариантов осуществления настоящего изобретения, в пятом возможном способе реализации второго аспекта вариантов осуществления настоящего изобретения, процессор дополнительно сконфигурирован для: отправки инструкции запроса информации параметров управляемому устройству, и приема информации параметров управляемого устройства в текущем состоянии, которая отправлена посредством управляемого устройства в ответ на инструкцию запроса информации параметров.

[0018] Со ссылкой на второй аспект вариантов осуществления настоящего изобретения или любой из первого по пятый возможных способов реализации второго аспекта вариантов осуществления настоящего изобретения, в шестом возможном способе реализации второго аспекта вариантов осуществления настоящего изобретения, на этапе отправки графического интерфейса взаимодействия в форме потока данных устройству взаимодействия для отображения,

процессор дополнительно сконфигурирован для: кодирования графического интерфейса взаимодействия в видеопоток графического интерфейса взаимодействия, и отправки видеопотока графического интерфейса взаимодействия устройству взаимодействия, так что устройство взаимодействия декодирует видеопоток графического интерфейса взаимодействия после приема видеопотока графического интерфейса взаимодействия, визуализирует декодированный видеопоток графического интерфейса взаимодействия в графический интерфейс взаимодействия для отображения.

[0019] Третий аспект вариантов осуществления настоящего изобретения обеспечивает систему для интеллектуального управления устройством, включающую в себя управляющее устройство, управляемое устройство и устройство взаимодействия, где:

управляющее устройство сконфигурировано для извлечения информации параметров управляемого устройства в текущем состоянии, где информация параметров используется для отражения текущего рабочего состояния управляемого устройства; генерирования графического интерфейса взаимодействия, включающего в себя информацию параметров; отправки графического интерфейса взаимодействия в форме потока данных устройству взаимодействия для отображения; приема события ввода, отправленного посредством устройства взаимодействия, где событие ввода инициируется пользователем на основе информации параметров, отображаемой на графическом интерфейсе взаимодействия устройства взаимодействия; синтаксического анализа события ввода для получения инструкции управления, соответствующей информации параметров, включенной в графический интерфейс взаимодействия; и отправки инструкции управления управляемому устройству;

управляемое устройство сконфигурировано для выполнения, в ответ на инструкцию управления, операции управления, соответствующей текущему рабочему состоянию управляемого устройства, где выполнение операции управления, соответствующей текущему рабочему состоянию управляемого устройства включает в себя выполнение подстройки, соответствующей информации параметров, включенной в графический интерфейс взаимодействия; и

устройство взаимодействия сконфигурировано для приема и отображения графического интерфейса взаимодействия, который включает в себя информацию параметров управляемого устройства в текущем состоянии и отправляется посредством управляющего устройства, и отправки управляющему устройству события ввода, инициированного пользователем на основе информации параметров, отображаемой на графическом интерфейсе взаимодействия устройства взаимодействия.

[0020] В первом возможном способе реализации третьего аспекта вариантов осуществления настоящего изобретения, способ для управляющего устройства для синтаксического анализа события ввода для получения инструкции управления, соответствующей информации параметров, включенной в графический интерфейс взаимодействия, в частности, является следующим:

управляющее устройство сконфигурировано для преобразования события ввода в событие ввода, которое согласуется с графическим интерфейсом взаимодействия, сгенерированным посредством управляющего устройства, и синтаксического анализа события ввода, полученного через преобразование, для получения инструкции управления, соответствующей информации параметров, включенной в графический интерфейс взаимодействия.

[0021] Со ссылкой на третий аспект вариантов осуществления настоящего изобретения или первый возможный способ реализации третьего аспекта вариантов осуществления настоящего изобретения, во втором возможном способе реализации третьего аспекта вариантов осуществления настоящего изобретения, система дополнительно включает в себя облачный сервер, где:

управляющее устройство дополнительно сконфигурировано для отправки инструкции извлечения типа управляемому устройству, приема информации о типе управляемого устройства, которая отправляется посредством управляемого устройства в ответ на инструкцию извлечения типа, и отправки информации идентификационных данных управляющего устройства и информации о типе управляемого устройства облачному серверу;

облачный сервер сконфигурирован для приема информации идентификационных данных управляющего устройства и информации о типе управляемого устройства, которые отправляются посредством управляющего устройства, и отправки служебной программы управления устройством, согласующейся с информацией о типе управляемого устройства к управляющему устройству после аутентификации информации идентификационных данных управляющего устройства, в качестве достоверной;

управляющее устройство дополнительно сконфигурировано для управления служебной программой управления устройством, согласующейся с информацией о типе управляемого устройства, для выполнения, для того, чтобы инициировать выполнение операции извлечения информации параметров управляемого устройства в текущем состоянии; и

управляемое устройство дополнительно сконфигурировано для приема инструкции извлечения типа, отправленной посредством управляющего устройства, и отправки информации о типе управляемого устройства к управляющему устройству в ответ на инструкцию извлечения типа.

[0022] Со ссылкой на второй возможный способ реализации третьего аспекта вариантов осуществления настоящего изобретения, в третьем возможном способе реализации третьего аспекта вариантов осуществления настоящего изобретения, управляющее устройство дополнительно сконфигурировано для отправки запроса обновления программного обеспечения, который переносит информацию идентификационных данных управляющего устройства и информацию о версии служебной программы идентификации устройства облачному серверу, и приема пакета обновления служебной программы идентификации устройства, согласующегося с информацией о версии служебной программы идентификации устройства, где пакет обновления служебной программы идентификации устройства отправляется посредством облачного сервера после того, как облачный сервер определяет через аутентификацию, что информация идентификационных данных управляющего устройства является достоверной; модернизации и обновления служебной программы идентификации устройства посредством использования пакета обновления служебной программы идентификации устройства, согласующегося с информацией о версии служебной программы идентификации устройства, для получения обновленной служебной программы идентификации устройства; и управления обновленной служебной программой идентификации устройства для выполнения, для того, чтобы инициировать выполнение операции отправки инструкции извлечения типа управляемому устройству; и

облачный сервер дополнительно сконфигурирован для приема запроса обновления программного обеспечения, который переносит информацию идентификационных данных управляющего устройства и информацию о версии служебной программы идентификации устройства и отправляется посредством управляющего устройства, и отправки управляющему устройству пакета обновления служебной программы идентификации устройства, согласующегося с информацией о версии служебной программы идентификации устройства после аутентификации информации идентификационных данных управляющего устройства, в качестве достоверной.

[0023] Со ссылкой на третий аспект вариантов осуществления настоящего изобретения или первый, или третий возможный способ реализации третьего аспекта вариантов осуществления настоящего изобретения, в четвертом возможном способе реализации третьего аспекта вариантов осуществления настоящего изобретения, управляющее устройство дополнительно сконфигурировано для приема запроса установления соединения, отправленного посредством устройства взаимодействия, и отправки ответа завершения соединения, соответствующего запросу установления соединения, устройству взаимодействия в ответ на запрос установления соединения, отправленный посредством устройства взаимодействия; и

устройство взаимодействия дополнительно сконфигурировано для отправки запроса установления соединения управляющему устройству и приема ответа завершения соединения, который соответствует запросу установления соединения и отправлен посредством управляющего устройства в ответ на запрос установления соединения.

[0024] Со ссылкой на третий аспект вариантов осуществления настоящего изобретения или любой из первого по четвертый возможных способов реализации третьего аспекта вариантов осуществления настоящего изобретения, в пятом возможном способе реализации третьего аспекта вариантов осуществления настоящего изобретения, специфический способ для управляющего устройства для извлечения информации параметров управляемого устройства в текущем состоянии является следующим:

управляющее устройство сконфигурировано для отправки инструкции запроса информации параметров управляемому устройству и приема информации параметров управляемого устройства в текущем состоянии, которая отправляется посредством управляемого устройства в ответ на инструкцию запроса информации параметров; и

управляемое устройство дополнительно сконфигурировано для приема инструкции запроса информации параметров, отправленной посредством управляющего устройства, и отправки информации параметров управляемого устройства в текущем состоянии управляющему устройству в ответ на инструкцию запроса информации параметров.

[0025] Со ссылкой на третий аспект вариантов осуществления настоящего изобретения или любой из первого по пятый возможных способов реализации третьего аспекта вариантов осуществления настоящего изобретения, в шестом возможном способе реализации третьего аспекта вариантов осуществления настоящего изобретения, специфический способ для управляющего устройства для отправки графического интерфейса взаимодействия в форме потока данных устройству взаимодействия для отображения является следующим:

управляющее устройство сконфигурировано для кодирования графического интерфейса взаимодействия в видеопоток графического интерфейса взаимодействия и отправки видеопотока графического интерфейса взаимодействия устройству взаимодействия; и

устройство взаимодействия сконфигурировано для приема видеопотока графического интерфейса взаимодействия, отправленного посредством управляющего устройства, декодирования видеопотока графического интерфейса взаимодействия, визуализации декодированного видеопотока графического интерфейса взаимодействия в графический интерфейс взаимодействия для отображения.

[0026] В вариантах осуществления настоящего изобретения, после извлечения информации параметров управляемого устройства в текущем состоянии, управляющее устройство может генерировать графический интерфейс взаимодействия, включающий в себя информацию параметров управляемого устройства в текущем состоянии, и отправлять графический интерфейс взаимодействия в форме потока данных устройству взаимодействия для отображения; дополнительно, когда управляющее устройство принимает событие ввода, отправленное посредством устройства взаимодействия, поскольку событие ввода инициировано пользователем на основе информации параметров, отображаемой на графическом интерфейсе взаимодействия устройства взаимодействия, управляющее устройство может синтаксически анализировать событие ввода для получения инструкции управления, соответствующей информации параметров, включенной в графический интерфейс взаимодействия; и затем управляющее устройство может отправлять инструкцию управления управляемому устройству, так что управляемое устройство выполняет, в ответ на инструкцию управления, операцию управления, соответствующую текущему рабочему состоянию управляемого устройства (например, выполнение подстройки, соответствующей информации параметров, включенной в графический интерфейс взаимодействия). Посредством реализации вариантов осуществления настоящего изобретения, пользователь не нуждается в выполнении связанного интеллектуального управления над управляемым устройством посредством использования интеллектуального кристалла, экрана отображения и сложных клавиш, объединенных в управляемом устройстве; и пользователь может выполнять интеллектуальное управление над управляемым устройством только посредством инициирования, на устройстве взаимодействия, события ввода на основе информации параметров, включенной в графический интерфейс взаимодействия, отображаемый на устройстве взаимодействия. Таким образом, интеллектуальное управление над управляемым устройством может быть выполнено просто, удобно и быстро.

[0027] В дополнение, посредством реализации настоящего изобретения управляемое устройство должно иметь только исполнительный механизм базовой функции и не должно быть объединено с интеллектуальным кристаллом, экраном отображения и сложными клавишами. Таким образом, пользователю позволяют иметь относительно низкий порог интеллектуального управления техникой, что сильно сокращает барьер для пользователя, выполняющего интеллектуальное управление, увеличивает фактическое использование управляемого устройства и приносит пользу продвижению и популяризации управляемого устройства.

[0028] Дополнительно, посредством реализации настоящего изобретения пользователь может инициировать, посредством использования устройства взаимодействия, управляемое устройство к выполнению интеллектуальной операции в назначенное время и независимо, так, чтобы пользователь больше не полагался на управляемое устройство, таким образом, настоящее изобретение имеет хорошую применимость.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[0029] Чтобы более четко описать технические решения в вариантах осуществления настоящего изобретения, нижеследующее кратко представляет сопроводительные чертежи, необходимые для описания вариантов осуществления. Очевидно, сопроводительные чертежи в нижеследующем описании показывают лишь некоторые варианты осуществления настоящего изобретения, и обычный специалист в данной области техники может все еще выводить другие чертежи из этих сопроводительных чертежей без творческих усилий.

[0030] Фиг. 1 представляет собой блок-схему последовательности операций способа для интеллектуального управления устройством согласно варианту осуществления настоящего изобретения;

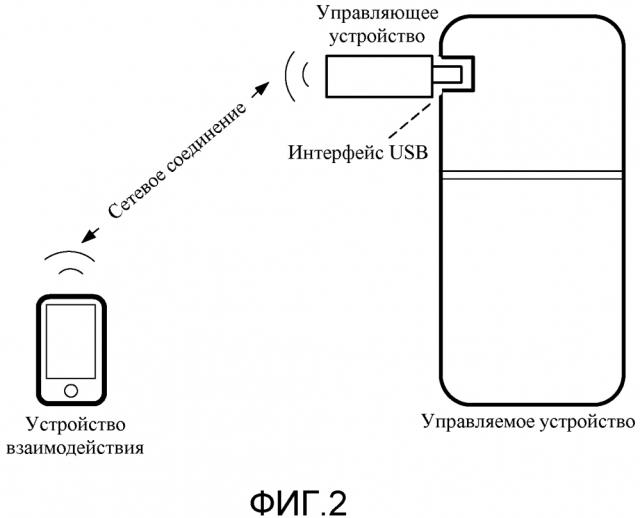

[0031] фиг. 2 представляет собой схематическое представление сетевой архитектуры для интеллектуального управления устройством согласно варианту осуществления настоящего изобретения;

[0032] фиг. 3 представляет собой блок-схему последовательности операций другого способа для интеллектуального управления устройством на основе сетевой архитектуры для интеллектуального управления устройством, показанной на фиг. 2 согласно варианту осуществления настоящего изобретения;

[0033] фиг. 4 представляет собой схематическое представление сетевой архитектуры для обновления программы согласно варианту осуществления настоящего изобретения;

[0034] фиг. 5 представляет собой блок-схему последовательности операций способа для загрузки служебной программы управления устройством в управляющее устройство посредством использования сетевой архитектуры для обновления программы, показанной на фиг. 4 согласно варианту осуществления настоящего изобретения;

[0035] фиг. 6 представляет собой блок-схему последовательности операций способа для модернизации служебной программы идентификации устройства для управляющего устройства посредством использования сетевой архитектуры для обновления программы, показанной на фиг. 4 согласно варианту осуществления настоящего изобретения;

[0036] фиг. 7 представляет собой схематическое представление сетевой архитектуры для соединения связи согласно варианту осуществления настоящего изобретения;

[0037] фиг. 8 представляет собой структурное представление аппарата для интеллектуального управления устройством согласно варианту осуществления настоящего изобретения;

[0038] фиг. 9 представляет собой структурное представление другого аппарата для интеллектуального управления устройством согласно варианту осуществления настоящего изобретения;

[0039] фиг. 10 представляет собой структурное представление другого аппарата для интеллектуального управления устройством согласно варианту осуществления настоящего изобретения;

[0040] фиг. 11 представляет собой структурное представление самонастраиваемого устройства согласно варианту осуществления настоящего изобретения; и

[0041] фиг. 12 представляет собой структурное представление системы для интеллектуального управления устройством согласно варианту осуществления настоящего изобретения.

ОПИСАНИЕ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ

[0042] Нижеследующее четко описывает технические решения в вариантах осуществления настоящего изобретения со ссылкой на сопроводительные чертежи в вариантах осуществления настоящего изобретения. Очевидно, описанные варианты осуществления являются только частью, а не всеми вариантами осуществления настоящего изобретения. Все другие варианты осуществления, полученные специалистом в данной области техники на основе вариантов осуществления настоящего изобретения без творческих усилий, должны подпадать под объем охраны настоящего изобретения.

[0043] Варианты осуществления настоящего изобретения раскрывают способ, аппарат и систему для интеллектуального управления устройством, которые могут выполнять интеллектуальное управление над устройством просто, удобно и быстро. Нижеследующее подробно описывает каждый из вариантов осуществления.

[0044] Ссылаясь на фиг. 1, фиг. 1 представляет собой блок-схему последовательности операций способа для интеллектуального управления устройством согласно варианту осуществления настоящего изобретения. В способе для интеллектуального управления устройством, описанным на фиг. 1, для того, чтобы реализовать интеллектуальное управление над управляемым устройством и обеспечить удобный для пользователя графический интерфейс взаимодействия, вариант осуществления настоящего изобретения вводит два типа устройств, то есть устройство взаимодействия и управляющее устройство на основе управляемого устройства. Следует отметить, что в варианте осуществления настоящего изобретения, управляемое устройство может быть общепринятым интел
