Ограничивающее устройство для ограничения перемещения приматов

Ограничивающее устройство для ограничения перемещения приматов

Иллюстрации

Показать все

Реферат

ОБЛАСТЬ ТЕХНИКИ

[0001]

Настоящее изобретение относится к усовершенствованию ограничивающего устройства для временного ограничения перемещения приматов во время эксперимента, когда приматов используют в качестве подопытных животных в эксперименте.

УРОВЕНЬ ТЕХНИКИ

[0002]

При разработке фармацевтической продукции, используемой при медицинском обследовании людей или лечении их заболеваний, для предварительного исследования воздействий лекарственного средства на человеческие тела его необходимо ввести животным для подтверждения эффективности его действия.

По существу, для этого используются лабораторные животные: мыши, крысы, собаки, кролики, обезьяны и многие другие животные. Однако наиболее оптимальным является использование приматов (далее - "обезьян") для более точного установления эффективности лекарственного средства, которое необходимо ввести человеку.

Для выполнения перорального введения, трансназального, внутрижелудочного введения или внутривенных инъекций лекарственных средств обезьяне, для забора у нее крови, для исследования состояния ее зрачков или для закрепления при необходимости ее головы важно удерживать обезьяну таким образом, чтобы она не могла совершать свободное перемещение. Таким образом, в качестве ограничивающего устройства, которое ограничивает перемещение обезьяны и облегчает работу, было предложено ограничивающее устройство, раскрытое в патентных документах 1-3.

[0003]

Каждое их этих ограничивающих устройств представляет собой устройство, в которое из домашней клетки передают обезьяну для удерживания обезьяны и в котором каждая из вышеупомянутых операций должна быть выполнена в этом состоянии.

Ограничивающее устройство этого типа, как правило, оснащают заслонкой, которая может быть свободно открыта и закрыта на стороне его задней поверхности, и на передней части домашней клетки на одной и той же стороне задней поверхности также выполняют крюки для зацепления и фиксации ограничивающего устройства.

Ограничивающее устройство этого типа, как правило, используют следующим образом. Ограничивающее устройство фиксируют посредством крюков, так что заслонка соответствует двери, которая может быть свободно открыта и закрыта на передней поверхности домашней клетки.

Затем дверь домашней клетки и заслонку открывают, одновременно с этим обезьяну принуждают переместиться в ограничивающее устройство и затем заслонку закрывают, так что передача обезьяны в ограничивающее устройство завершена.

[0004]

После перемещения обезьяны в это ограничивающее устройство разделительную стенку, с которой соединены рабочие рукоятки, толкают назад и в это время обезьяну принуждают переместиться назад с тем, чтобы ограничивать ее перемещение и выполнить необходимую процедуру. Помимо этого, в зависимости от цели процедуры конечности обезьяны вытягивают вперед через решетку разделительной стенки и привязывают к рабочим рукояткам или т.п. лентами или т.п. с тем, чтобы ограничивать их перемещение.

Список цитирований

Патентные документы

[0005]

Патентный документ 1: JP 08-24506 В

Патентный документ 2: WO 2011/0165 46 А1

Патентный документ 3: WO 2011/016547 А1

РАСКРЫТИЕ ИЗОБРЕТЕНИЯ

Задачи, решаемые с помощью изобретения

[0006]

Если конечности обезьяны в ограничивающем устройстве вытягивают вперед через решетку разделительной стенки и привязывают к рабочим рукояткам или т.п. лентой или т.п. с тем, чтобы ограничивать ее перемещение, как упомянуто выше, основания конечностей, т.е. ее подмышечные впадины и паховая область интенсивно контактируют с вертикальными стержнями, составляющими решетку разделительной стенки, эти участки иногда натираются, и кожа раздражается, или на коже контактирующих участков могут проявляться повреждения различных типов, такие как эрозия или истирание. Такое повреждение не только ухудшает состояние здоровья обезьяны, но и влияет на точность эксперимента.

Первая задача настоящего изобретения состоит в уменьшении или устранении такого повреждения посредством уменьшения трения с вертикальными стержнями решетки разделительной стенки, которое вызывает повреждение оснований конечностей обезьяны при ограничении или удерживании обезьяны посредством ограничивающего устройства.

[0007]

Помимо этого, в дополнение к указанной выше первой задаче, настоящее изобретение имеет вторую задачу, состоящую в уменьшении или устранении повреждения дистальных концов конечностей при привязывании конечностей обезьяны.

Кроме того, в дополнение к вышеупомянутым первой и второй задачам, данное изобретение имеет третью задачу, состоящую в уменьшении или устранении возможности повреждения хвоста или конечности обезьяны посредством запорного механизма, когда заслонку на стороне задней поверхности закрывают и запирают после перемещения обезьяны из домашней клетки в ограничивающее устройство.

Помимо этого, в дополнение к вышеупомянутым первой, второй и третьей задачам, данное изобретение имеет четвертую задачу, состоящую в выполнении ограничивающего устройства с возможностью универсального использования для обезьян-самцов и обезьян-самок с различными размерами тела взрослых обезьян.

Средства для решения задач

[0008]

(1) Первое изобретение

Для решения вышеупомянутой первой задачи первое изобретение по настоящей заявке представляет собой ограничивающее устройство для ограничения перемещения приматов, содержащее:

удерживающий корпус, имеющий две боковые поверхности, верхнюю поверхность, и нижнюю поверхность;

дверь задней поверхности, которая расположена на стороне задней поверхности удерживающего корпуса и выполнена с возможностью открытия и закрытия стороны задней поверхности удерживающего корпуса путем перемещения вверх и вниз;

разделительную стенку, которая выполнена с возможностью перемещения вперед и назад в удерживающем корпусе при закрытии внутренней части удерживающего корпуса со стороны передней поверхности и с возможностью фиксации в необходимом положении внутри удерживающего корпуса;

пару рабочих рукояток, каждая из которых содержит часть верхней стороны и часть нижней стороны, проходящие вперед параллельно от разделительной стенки, и перпендикулярную часть, которая соединяет дальние концы части верхней стороны и части нижней стороны;

пару стопорных элементов, каждый из которых проходит вперед параллельно между указанной частью верхней стороны и указанной частью нижней стороны от разделительной стенки и имеет дальний конец, соединенный с указанной перпендикулярной частью; и

запирающие устройства, расположенные на обеих сторонах на передней поверхности удерживающего корпуса, и фиксирующие стопорные элементы в необходимых положениях;

при этом каждый элемент из разделительной стенки и двери задней поверхности и обеих боковых поверхностей, верхней поверхности и нижней поверхности удерживающего корпуса сформирован посредством сборки вертикальных стержневых элементов и горизонтальных стержневых элементов в решетчатую конструкцию;

причем некоторые участки вертикальных стержневых элементов разделительной стенки, с которыми основания конечностей примата приведены в контакт при силовом просовывании конечностей вперед и их удерживании или ограничении, покрыты предохранительными цилиндрами, выполненными с возможностью поворота относительно вертикальных стержневых элементов.

[0009]

При этом выражение "передняя поверхность" в настоящем изобретении относится к поверхности, расположенной вблизи рабочего, находящегося напротив ограничивающего устройства. Кроме того, под "задней поверхностью" следует понимать поверхность, расположенную напротив передней поверхности, то есть поверхность, удаленную от рабочего, расположенного напротив ограничивающего устройства.

Кроме того, "удерживающий корпус" имеет поверхности стенок, образованные из обеих боковых поверхностей, верхней поверхности и нижней поверхности. Иными словами, в качестве основного варианта удерживающий корпус может быть выполнен по существу в форме короба с открытыми передней поверхностью и задней поверхностью. Однако удерживающий корпус согласно настоящему изобретению не ограничен вариантом с полностью открытыми передней и задней поверхностями. Иными словами, необходимо только, чтобы сторона задней поверхности была выполнена с возможностью открывания в той степени, которая обеспечивает ее использование по меньшей мере в качестве входа для обезьяны. Помимо этого, сторона передней поверхности предпочтительно открыта для удобства работы и т.п., однако примеры реализации настоящего изобретения не ограничены подобным открытым вариантом. Например, возможен вариант, в котором часть стороны передней поверхности или стороны задней поверхности не выполнена открытой путем использования элемента или т.п. для усиления конструкции удерживающего корпуса на упомянутой стороне передней поверхности или упомянутой стороне задней поверхности.

[0010]

Причем каждая поверхность стенки удерживающего корпуса сформирована посредством сборки вертикальных стержневых элементов и горизонтальных стержневых элементов в решетчатую конструкцию. Следует отметить, что "решетчатая конструкция", упомянутая в настоящем документе, может быть такой, что вертикальные стержни и горизонтальные стержни закреплены таким образом, что они пересекают друг друга под прямыми углами и образуют поверхности стенки, и не обязательно должны быть решетчатой конструкцией в строгом смысле, в которой стержневые элементы расположены с равными интервалами. Иными словами, также включен вариант, в котором часть вертикальных стержней или горизонтальных стержней не являются цельными. Следует отметить, что в данном тексте "вертикальное" направление в верхней поверхности и нижней поверхности относится к переднему и заднему направлениям, а "горизонтальное" направление относится к правому и левому направлениям.

Помимо этого, "дверь задней поверхности" расположена на стороне задней поверхности удерживающего корпуса и выполнена с возможностью открытия и закрытия стороны задней поверхности удерживающего корпуса путем перемещения вверх и вниз. Иными словами, посредством открывания этой двери задней поверхности обезьяна может удерживаться со стороны задней поверхности удерживающего корпуса. Затем посредством закрывания двери удерживаемая обезьяна может быть заперта внутри удерживающего корпуса.

[0011]

"Разделительная стенка" выполнена с возможностью перемещения вперед и назад внутри удерживающего корпуса посредством пары рабочих рукояток при закрытии внутренней части удерживающего корпуса со стороны передней поверхности. Затем эта разделительная стенка может быть зафиксирована в необходимом положении внутри удерживающего корпуса. Благодаря такому выполнению эта разделительная стенка может быть перемещена вперед и назад внутри удерживающего корпуса и ограничивать амплитуду движений удерживаемой обезьяны. В частности, посредством перемещения разделительной стенки после размещения обезьяны уменьшают пространство удержания обезьяны в удерживающем корпусе, и перемещение обезьяны может быть ограничено. Затем, поскольку эта разделительная стенка может быть зафиксирована в необходимом положении внутри удерживающего корпуса, она может быть зафиксирована в состоянии, в котором перемещение обезьяны ограничено. Следует отметить, что необходимо только то, чтобы фиксирование разделительной стенки, упомянутое здесь, могло по меньшей мере создавать преграду перемещению разделительной стенки в направлении, приводящем к увеличению пространства удержания обезьяны, а перемещение разделительной стенки в направлении уменьшения этого пространства удержания обезьяны может быть свободным. Следует отметить, что фиксирование разделительной стенки выполняют, в частности, посредством пары стопорных элементов, и запирающими устройствами, соответствующими каждому из них.

[0012]

Таким образом, в первом изобретении на некоторых участках вертикальных стержневых элементов разделительной стенки выполнены предохранительные цилиндры, с которыми основания конечностей обезьяны приведены в контакт во время удерживания обезьян. Эти предохранительные цилиндры покрывают с возможностью поворота участки вертикального стержневого элемента, на которые они нанесены. В результате этого диаметр участка вертикального стержневого элемента, на который они нанесены, становится больше, и давление на участок контакта может быть уменьшено. Помимо этого, поскольку эти предохранительные цилиндры выполнены с возможностью поворота, при перемещении участков контакта предохранительные цилиндры осуществляют поворот согласно этому перемещению с уменьшением, таким образом, трения.

(2) Второе изобретение

Для решения упомянутой выше второй задачи предложено второе изобретение по настоящей заявке в дополнение к характеристикам первого изобретения, характеризующееся тем, что:

множество зубчатых запорных канавок сформированы на нижней стороне каждого стопорного элемента;

зацепляющая шпонка, выполненная для зацепления с запорной канавкой, расположена в каждом из запирающих устройств, и

произвольная канавка из указанного множества запорных канавок взаимодействует с зацепляющей шпонкой запирающего устройства, так что обеспечена возможность фиксации разделительной стенки в необходимом положении внутри удерживающего корпуса.

[0013]

Иными словами, при привязывании конечностей удерживаемой обезьяны к стопорным элементам, вследствие того, что запорные канавки 45 сформированы проходящими вниз, повреждение привязанных конечностей может быть уменьшено или устранено.

(3) Третье изобретение

Для решения упомянутой выше третьей задачи предложено третье изобретение по настоящей заявке в дополнение к характеристикам первого и второго изобретений, характеризующееся тем, что запорная часть двери задней поверхности расположена на стороне верхней поверхности.

Иными словами, после перемещения обезьяны в удерживающий корпус, поскольку участь для закрывания и запирания двери задней поверхности расположена на стороне верхней поверхности, повреждение хвоста или конечностей в контакте с нижней поверхностью во время запирания может быть уменьшено или устранено.

[0014]

(4) Четвертое изобретение

Для решения упомянутой выше четвертой задачи предложено четвертое изобретение по настоящей заявке в дополнение к характеристикам первого, второго и третьего изобретений, характеризующееся тем, что боковые заслонки, которые выполнены с возможностью перемещения вверх и вниз для изменения интервалов между вертикальными стержневыми элементами, выполнены на обеих боковых поверхностях удерживающего корпуса.

В результате этого ширина решетчатых частей, через которые экспериментатор помещает свою руку от боковых поверхностей в удерживающий корпус для проведения эксперимента, может быть отрегулирована путем открытия и закрытия этих боковых заслонок в соответствии с размером обезьяны, которую необходимо удерживать. В результате этого предотвращено бегство обезьяны небольшого размера, такой как обезьяна-самка, через излишне большой просвет решетки.

Предпочтительные технические результаты изобретения

[0015]

Вследствие конфигурирования настоящего изобретения, как описано выше, достигаются технические результаты, описанные ниже.

Иными словами, согласно конфигурации вышеописанного первого изобретения, во время удерживания в ограничивающем устройстве уменьшено трение с вертикальными стержнями решетки разделительной стенки, вызывающее повреждение оснований конечностей обезьяны, и поэтому обеспечивается возможность уменьшения или устранения такого повреждения.

Помимо этого, согласно конфигурации вышеописанного второго изобретения, в дополнение к техническому результату первого изобретения, повреждение дистальных концов конечностей при привязывании конечностей обезьяны может быть также уменьшено или устранено.

Кроме того, согласно конфигурации вышеописанного третьего изобретения в дополнение к техническому результату первого и второго изобретений, обеспечивается возможность уменьшения или устранения повреждения хвоста или конечности обезьяны посредством запорного механизма, когда заслонку на стороне задней поверхности закрывают и запирают после перемещения обезьяны из домашней клетки в ограничивающее устройство.

[0016]

Помимо этого, согласно конфигурации вышеописанного четвертого изобретения, в дополнение к техническому результату первого, второго или третьего изобретений, ограничивающее устройство может быть использовано как для обезьян-самцов, так и для обезьян-самок с различными размерами взрослых обезьян.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[0017]

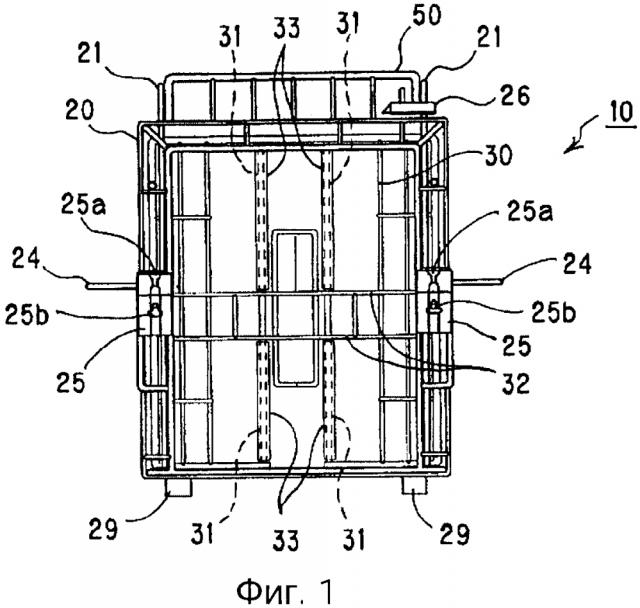

Фиг. 1 представляет собой вид спереди ограничивающего устройства согласно варианту реализации настоящего изобретения. Следует отметить, что рабочие рукоятки и стопорные элементы не показаны.

Фиг. 2 представляет собой вид спереди разделительной стенки по Фиг. 1.

Фиг. 3 представляет собой вид сбоку справа ограничивающего устройства по Фиг. 1.

Фиг. 4 представляет собой вид сзади ограничивающего устройства по Фиг. 1. Следует отметить, что крюки не показаны.

Фиг. 5 представляет собой вид сверху ограничивающего устройства по Фиг. 1. Следует отметить, что разделительная стенка, рабочие рукоятки и стопорные элементы не показаны.

Фиг. 6 иллюстрирует верхнюю сторону (А) и нижнюю сторону (В) ленты для привязывания, используемой для удерживания в ограничивающем устройстве по Фиг. 1.

Фиг. 7 представляет собой схематическое изображение, иллюстрирующее состояние перед привязыванием (А), пример привязывания (В) и еще один пример привязывания (С) посредством ленты для привязывания по Фиг. 6.

Фиг. 8 представляет собой вид сбоку, иллюстрирующий основную часть без показа вертикальных и горизонтальных стержней и т.п., образующих решетку, поясняющая схему ограничивающего устройства согласно еще одному варианту реализации настоящего изобретения.

Фиг. 9 представляет собой по существу вид в перспективе, иллюстрирующий каркас ограничивающего устройства по Фиг. 8 в частично разобранном виде.

Фиг. 10 представляет собой по существу вид сбоку для раскрытия запорного стержня для фиксирования двери ограничивающего устройства по Фиг. 8 с частичным разрезом.

Фиг. 11 представляет собой вид, иллюстрирующий ограничивающее устройство по Фиг. 8 с приоткрытой верхней дверью.

Фиг. 12 представляет собой по существу вид в перспективе для раскрытия разделительной стенки ограничивающего устройства по Фиг. 8.

Фиг. 13 представляет собой по существу боковой вид в разрезе имеющего замок/ключ устройства разделительной стенки ограничивающего устройства по Фиг. 8.

Описание вариантов реализации изобретения

[0018]

Вариант реализации настоящего изобретения будет описан со ссылкой на Фиг. 1-5.

(Ограничивающее устройство 10)

Ограничивающее устройство 10 согласно этому варианту реализации настоящего изобретения в целом образовано удерживающим корпусом 20, дверью 50 задней поверхности и разделительной стенкой 30 в качестве основных элементов, как показано на Фиг. 3. Далее, как показано на Фиг. 1 и 2, ограничивающее устройство 10 согласно этому варианту реализации образует клетку коробчатой формы с удерживающим корпусом 20, дверью 50 задней поверхности, и разделительной стенкой 30.

(Удерживающий корпус 20 и дверь 50 задней поверхности)

Как показано на Фиг. 1, удерживающий корпус 20 формирует две боковые поверхности, верхнюю поверхность и нижнюю поверхность посредством сборки материалов из нержавеющей стали, имеющих форму стержней круглого сечения, в решетчатую конструкцию, так чтобы сформировать поверхность стенки. Затем переднюю поверхность и заднюю поверхность оставляют открытыми.

[0019]

Кроме того, на стороне задней поверхности, как показано на Фиг. 4, расположена дверь 50 задней поверхности, которая может открывать и закрывать сторону задней поверхности удерживающего корпуса 20 при перемещении вверх и вниз. Верхний конец этой двери 50 задней поверхности выполнен с возможностью выступания выше удерживающего корпуса 20, так что ее несложно потянуть вверх.

Хотя эта дверь 50 задней поверхности закрывает сторону задней поверхности удерживающего корпуса 20 в состоянии, проиллюстрированном на Фиг. 3 и 4, сторона задней поверхности удерживающего корпуса 20 может быть оставлена открытой путем протягивания двери 50 задней поверхности вверх, как раскрыто ниже. Иными словами, как показано на Фиг. 3 и 4, имеющие форму стержней направляющие элементы 21 двери задней поверхности, выполненные параллельно с правой и левой опорами двери 50 задней поверхности и соответствующие каждой из этих опор, установлены прямостоящими в удерживающем корпусе 20. Кроме того, нижний концевой участок двери 50 задней поверхности формирует кольцевые части 51, и посредством вставки направляющих элементов 21 двери задней поверхности в отверстия этих кольцевых частей 51, дверь 50 задней поверхности может быть перемещена вверх вдоль направляющих элементов 21 двери задней поверхности. Помимо этого, верхние концы направляющих элементов 21 двери задней поверхности выполнены криволинейными перевернутой U-образной формы, так чтобы формировать криволинейные участки 21а. Таким образом, в результате поднятия двери 50 задней поверхности, если кольцевые части 51 двери 50 задней поверхности достигают этих криволинейных участков 21а, верхняя сторона двери 50 задней поверхности тянется вниз вперед, так что дверь 50 задней поверхности может быть уложена на верхней поверхности удерживающего корпуса 20. В результате этого может быть сохранено состояние, в котором сторона задней поверхности удерживающего корпуса 20 оставлена открытой, и в этом состоянии обеспечена возможность свободного выполнения рабочего действия.

[0020]

Помимо этого, запирающее устройство 22 двери задней поверхности для сохранения закрытого состояния двери 50 задней поверхности расположено вблизи заднего конца верхней поверхности удерживающего корпуса 20 (см. Фиг. 5).

Следует отметить, что предполагается, что это ограничивающее устройство 10 будет использовано с прикреплением к горизонтальному стержню решетки на передней поверхности клетки, в которой удерживают обезьяну. Таким образом, крюки 23 выполнены в соответствующих положениях на верхних частях и нижних частях задней поверхности удерживающего корпуса 20. Иными словами, ограничивающее устройство 10 может быть прикреплено к клетке посредством зацепления этих крюков 23 за горизонтальный стержень решетки на передней поверхности клетки. Кроме того, дверь, служащая в качестве входа и выхода для обезьяны, расположена на передней поверхности клетки. Затем, если дверь клетки и дверь 50 задней поверхности открыты после прикрепления ограничивающего устройства 10 к клетке, внутренняя часть клетки сообщается с внутренней частью ограничивающего устройства 10, и обезьяна в клетке может быть переведена в ограничивающее устройство 10.

[0021]

Причем Фиг. 5 представляет собой вид сверху ограничивающего устройства 10 согласно этому варианту реализации, показанному сверху и как проиллюстрировано на Фиг. 5, на верхней поверхности удерживающего корпуса 20 расположена дверь 60 верхней части для обеспечения доступа сверху к обезьяне, удерживаемой в ограничивающем устройстве 10. Эта дверь 60 верхней части выполнена с возможностью запирания посредством запирающего устройства 26 двери верхней части и не может быть легко открыта изнутри. Помимо этого, интервалы решетки этой двери 60 верхней части в переднем и заднем направлении выполнены шире, чем интервалы решетки на верхней поверхности удерживающего корпуса 20 в переднем и заднем направлении. В результате этого упрощено выполнение такой процедуры эксперимента, как закапывание обезьяне глазных капель и т.п., с доступом к обезьяне сверху между решеткой двери 60 верхней части.

Помимо этого, как показано на Фиг. 3, боковые заслонки 70, которые выполнены с возможностью перемещения вверх и вниз, выполнены на обеих боковых поверхностях удерживающего корпуса 20. Эти боковые заслонки 70 зафиксированы посредством запирающих устройств 27 боковых заслонок, также предусмотренных на обеих боковых поверхностях. Например, состояние, проиллюстрированное на Фиг. 3, показывает состояние, в котором боковая заслонка 70 зафиксирована в закрытом положении посредством запирающего устройства 27 боковых заслонок. В этом состоянии уменьшена ширина между решеткой рабочего пространства 28 боковой поверхности, расположенного в задней части этой боковой заслонки 70. Таким образом, это состояние подходит для предотвращения покидания обезьяной этого рабочего пространства 28 боковой поверхности, когда в качестве объекта исследовательских манипуляций используют обезьяну относительно небольшого размера, такую как обезьяна-самка. С другой стороны, путем раскрепления этого запирающего устройства 27 боковых заслонок и перемещения боковой заслонки 70 вверх и затем путем возврата запирающего устройства 27 боковых заслонок боковую заслонку 70 фиксируют в открытом положении, в котором заслонка перемещена вверх. В этом состоянии ширина между решеткой рабочего пространства 28 боковой поверхности больше, чем ширина в описанном выше закрытом положении. Это состояние подходит, если в качестве объекта эксперимента используют обезьяну относительно большого размера, такую как обезьяна-самец, без опасности того, что она сбежит из решетчатого рабочего пространства 28 боковой поверхности. Следует отметить, что это рабочее пространство 28 боковой поверхности используют, когда экспериментатор просовывает свою руку и выполняет необходимое рабочее действие с находящейся внутри обезьяной, и ширина предпочтительно остается максимально широкой до тех пор, пока отсутствует опасность того, что находящаяся внутри обезьяна сбежит. Помимо этого, независимо от размера обезьяны, используемой в качестве объекта, возможно фиксирование этой боковой заслонки 70 в открытом состоянии, только если это необходимо в эксперименте, и фиксирование в закрытом состоянии, если такой необходимости нет.

[0022]

Кроме того, транспортировочные рукоятки 24 расположены каждая на обеих боковых поверхностях удерживающего корпуса 20, так что ограничивающее устройство 10 само может быть легко перемещено. Следует отметить, что ширина этих транспортировочных рукояток 24 выполнена шире, чем у обычных продуктов, с учетом удобства того обстоятельства, когда инструменты, необходимые для экспериментов, зацеплены крюками и подвешены.

Кроме того, на нижней поверхности удерживающего корпуса 20 выполнены части 29 ножек для устойчивого размещения ограничивающего устройства 10 на земле.

(Разделительная стенка 30)

Следом за этим будет описана разделительная стенка 30 согласно этому варианту реализации настоящего изобретения.

Разделительная стенка 30 представляет собой элемент, прикрепленный к удерживающему корпусу 20, так чтобы уменьшить пространство удержания для обезьяны в удерживающем корпусе 20 с ограничением, таким образом, перемещения обезьяны. Эта разделительная стенка 30 расположена внутри удерживающего корпуса 20 и выполнена с возможностью перемещения в ней вперед и назад. Кроме того, передняя часть этой разделительной стенки 30 представляет собой соединенные рабочие рукоятки 40, используемые для ее перемещения, и стопорные элементы 44 для фиксирования перемещаемой разделительной стенки 30 в произвольном положении внутри удерживающего корпуса 20 (следует отметить, что рабочие рукоятки 40 и стопорные элементы 44 не показаны на Фиг. 1 и 2).

[0023]

Разделительная стенка 30 выполнена с возможностью перемещения вперед и назад в удерживающем корпусе 20 при закрытии внутренней части удерживающего корпуса 20 со стороны передней поверхности с последующей фиксацией в необходимом положении внутри удерживающего корпуса 20. Иными словами, внутренняя часть удерживающего корпуса 20 поделена разделительной стенкой 30 на переднюю и заднюю часть. Помимо этого, поверхность разделительной стенки 30 имеет, как показано на Фиг. 2, конструкцию, в которой вертикальные стержневые элементы 31 и горизонтальные стержневые элементы 32 собраны в решетчатую конструкцию как поверхность стенки удерживающего корпуса 20. Из вертикальных стержневых элементов 31, составляющих эту разделительную стенку 30, четыре элемента, которые размещены выше и ниже двух горизонтальных стержневых элементов 32, проникающих через направление ширины, и также размещены ближе к центру, покрыты трубчатыми материалами, имеющими внутренние диаметры больше, чем внешние диаметры этих вертикальных стержневых элементов 31. Эти трубчатые материалы далее упоминаются как предохранительные цилиндры 33. Поскольку предохранительные цилиндры 33 размещены с достаточными промежутками относительно вертикальных стержневых элементов 31 с размещением в пределах своих внутренних пространств, они оказываются выполнены с возможностью поворота относительно вертикальных стержневых элементов 31. Помимо этого, элемент, размещенный ниже всех среди горизонтальных стержневых элементов 32, составляющих разделительную стенку 30, поделен по своей средней части. Этот разделительный участок далее упомянут как разделительный участок 34. Этот разделительный участок 34 служит для обеспечения возможности вытягивания яичек обезьяны-самца через нижнюю поверхность, если это необходимо в эксперименте, когда, например, в качестве объекта исследований используют обезьяну-самца.

[0024]

Кроме того, на этой разделительной стенке 30, как описано выше, рабочие рукоятки 40, проходящие вперед, каждая из которых имеет U-образную форму на виде сбоку, соединены справа и слева на виде спереди. В частности, каждая их этих рабочих рукояток 40 имеет U-образную форму на виде сбоку с частью 41 верхней стороны и частью 42 нижней стороны, параллельными в вертикальном направлении, и перпендикулярной частью 43, соединяющей их дальние концы. Затем разделительная стенка 30 может быть перемещена назад посредством толкания этих рабочих рукояток 40 назад, и разделительная стенка 30 может быть перемещена вперед посредством протягивания этих рабочих рукояток 40 вперед.

Помимо этого, между частью 41 верхней стороны и частью 42 нижней стороны каждой из правой и левой рабочих рукояток 40 пластинчатый стопорный элемент 44 расположен параллельно с ними. Каждый их этих стопорных элементов 44 вставлен в отверстие 25а для вставки стопорного элемента запирающего устройства 25 разделительной стенки, предусмотренного на удерживающем корпусе 20. В результате этого каждое из этих запирающих устройств 25 разделительной стенки направляет перемещение разделительной стенки 30 вперед и назад и также служит для фиксации разделительной стенки 30 в необходимом положении внутри удерживающего корпуса 20. Иными словами, зубчатые запорные канавки 45 сформированы на нижней поверхности каждого из этих стопорных элементов 44 и зацеплены с зацепляющей шпонкой 25с (см. Фиг. 3) запирающего устройства 25 разделительной стенки, выполненной под отверстием 25а для вставки стопорного элемента. В результате этого, даже если разделительная стенка 30 может свободно перемещаться назад, она не может свободно перемещаться вперед. Следует отметить, что если разделительную стенку 30 необходимо переместить вперед, следует только переместить вниз деблокирующий штифт 25b запирающего устройства 25 разделительной стенки. В результате этого, разделительная стенка 30 может быть перемещена в положение, в котором запорная канавка 45 стопорного элемента 44 выведена из взаимодействия с зацепляющей шпонкой 25 с запирающего устройства 25 разделительной стенки.

[0025]

(Пример использования)

Далее приведен конкретный пример использования ограничивающего устройства 10.

Сначала крюки 23 ограничивающего устройства 10 зацепляют за боковую балку решетки на передней поверхности клетки, содержащей обезьяну, и прикрепляют ограничивающее устройство 10 к клетке.

Затем используют деблокирующие штифты 25b запирающих устройств 25 разделительной стенки, с тем чтобы вывести зацепляющие шпонки 25с запирающих устройств 25 разделительной стенки из взаимодействия с запорными канавками 45 стопорных элементов 44 и протянуть рабочие рукоятки 40 вперед. В результате этого разделительную стенку 30 перемещают вперед и обеспечивают создание достаточно большого пространства удержания для обезьяны в удерживающем корпусе 20.

[0026]

Следом за этим дверь 50 задней поверхности тянут вверх, а ее нижнюю сторону тянут вниз вперед и укладывают на верхней поверхности удерживающего корпуса 20. В результате этого открыта сторона задней поверхности удерживающего корпуса 20. Затем дверь клетки открывают с обеспечением сообщения внутренних частей клетки и ограничивающего устройства 10 друг с другом. В этом состоянии обезьяну перемещают в ограничивающее устройство 10.

После перемещения обезьяны в ограничивающее устройство 10 дверь 50 задней поверхности тянут вниз и дверь клетки закрывают. Затем дверь 50 задней поверхности запирают посредством запирающего устройства 26 верхней части двери.

Далее разделительную стенку 30 перемещают назад посредством толкания рабочих рукояток 40 назад. В результате этого уменьшено пространство удержания для обезьяны в удерживающем корпусе 20, и перемещение обезьяны может быть ограничено.

[0027]

После ограничения перемещения обезьяны ее четыре конечности вытягивают вперед через решетку наружу от каждого из четырех предохранительных цилиндров 33. Из этих четырех вытянутых конечностей верхние конечности привязывают к стопорным элементам 44, а нижние конечности привязывают к частям 42 нижней стороны рабочих рукояток 40 лентами или т.п., соответственно, и ограничивают их подвижность. В это время на участках контакта между основаниями четырех конечностей и вертикальными стержневыми элементами 31, которые вызывают трение, давление от трения может быть уменьшено посредством выполнения контактных участков с большими радиусами за счет предохранительных цилиндров 33. Помимо этого, даже при перемещении контактных участков четырех конечностей предохранительный цилиндр 33 осуществляет поворот относительно вертикального стержневого элемента 31, в результате чего уменьшено давление от трения.

Следует отметить, что когда четыре конечности зафиксированы, предпочтительно использование ремня 80 для привязывания, как показано на Фиг. 6. Этот ремень 80 для привязывания имеет петельные поверхности 81 плоских крепежных средств, прикрепленные к центральным областям на верхней и нижней сторонах ткани, имеющей форму ленты, а также имеет крючковые поверхности 82 плоских крепежных средств, прикрепленные к концевой области на верхней стороне и другой концевой области на нижней стороне (следует отметить, что размещение петельных поверхностей 81 и крючковых поверхностей 82 может быть взаимно заменяемым). Далее, как показано на Фиг. 7(A), этот ремень 80 для привязывания размещают между конечностью L и рабочей рукояткой 40 (стопорным элементом 44 или частью 42 нижней стороны, тоже относится к последующему), и крючковую поверхность 82 на каждой стороне скрепляют с петельной поверхностью 81 на другой стороне, так что конечность L может быть привязана к рабочей рукоятке 40 с образованием восьмерки, как показано на виде спереди на Фиг. 7(B). Следует отметить, что, как показано на Фиг. 7(C), конечность L может также быть привязана путем скрепления крючковой поверхности 82 каждой из сторон с петельной поверхностью 81 той же стороны, и скрепление может быть выполнено путем удобных способов в зависимости от обстоятельств.

[0028] (Прочее)

Еще один вариант реализации описан ниже.

Как показано на Фиг. 8, в отношении ограничивающего устройства 10 для ограничения перемещения приматов согласно этому варианту реализации, решетчатая часть 11 верхней поверхности, решетчатые части 12 боковых поверхностей и решетчатая часть 13 нижней поверхности, каждая из которых выполнена из металла, соед
