Способ получения нанокапсул адаптогенов в агар-агаре

Способ получения нанокапсул адаптогенов в агар-агаре

Иллюстрации

Показать все

Реферат

Изобретение относится к области нанотехнологии, медицине, фармакологии, фармацевтике и пищевой промышленности.

Ранее были известны способы получения микрокапсул.

В пат. 2173140, МПК A61K 009/50, A61K 009/127, Российская Федерация, опубликован 10.09.2001, предложен способ получения кремнийорганолипидных микрокапсул с использованием роторно-кавитационной установки, обладающей высокими сдвиговыми усилиями и мощными гидроакустическими явлениями звукового и ультразвукового диапазона для диспергирования.

Недостатком данного способа является применение специального оборудования - роторно-кавитационной установки, которая обладает ультразвуковым действием, что оказывает влияние на образование микрокапсул и при этом может вызывать побочные реакции в связи с тем, что ультразвук разрушающе действует на полимеры белковой природы, поэтому предложенный способ применим при работе с полимерами синтетического происхождения.

В пат. 2359662, МПК A61K 009/56, A61J 003/07, B01J 013/02, A23L 001/00, опубликован 27.06.2009, Российская Федерация, предложен способ получения микрокапсул хлорида натрия с использованием распылительного охлаждения в распылительной градирне Niro при следующих условиях: температура воздуха на входе 10°C, температура воздуха на выходе 28°C, скорость вращения распыляющего барабана 10000 об/мин. Микрокапсулы по изобретению обладают улучшенной стабильностью и обеспечивают регулируемое и/или пролонгированное высвобождение активного ингредиента.

Недостатками предложенного способа являются длительность процесса и применение специального оборудования, комплекс определенных условий (температура воздуха на входе 10°C, температура воздуха на выходе 28°C, скорость вращения распыляющего барабана 10000 об/мин).

Наиболее близким методом является способ, предложенный в пат. 2134967, МПК A01N 53/00, A01N 25/28, опубликован 27.08.1999, Российская Федерация (1999). В воде диспергируют раствор смеси природных липидов и пиретроидного инсектицида в весовом отношении 2-4:1 в органическом растворителе, что приводит к упрощению способа микрокапсулирования.

Недостатком метода является диспергирование в водной среде, что делает предложенный способ неприменимым для получения микрокапсул водорастворимых препаратов в водорастворимых полимерах.

Техническая задача - упрощение и ускорение процесса получения нанокапсул, уменьшение потерь при получении нанокапсул (увеличение выхода по массе).

Решение технической задачи достигается способом получения нанокапсул адаптогенов, отличающийся тем, что в качестве оболочки нанокапсул используется агар-агар, а в качестве ядра - адаптогены (экстракты элеутерококка, женьшеня, лимонника японского, аралии, родиолы розовой) при получении нанокапсул методом осаждения нерастворителем с применением 1,2-дихлорэтана в качестве осадителя.

Отличительной особенностью предлагаемого метода является получение нанокапсул методом осаждения нерастворителем с использованием 1,2-дихлорэтана в качестве осадителя, а также использование агар-агара в качестве оболочки частиц и адаптогенов - в качестве ядра.

Результатом предлагаемого метода являются получение нанокапсул адаптогенов.

ПРИМЕР 1. Получение нанокапсул экстракта элеутерококка в агар-агаре, соотношение ядро:оболочка 1:3

100 мг экстракта элеутерококка добавляют в суспензию агар-агара в изопропаноле, содержащую 300 мг указанного полимера, в присутствии 0,01 г препарата Е472с (сложный эфир глицерина с одной-двумя молекулами пищевых жирных кислот и одной-двумя молекулами лимонной кислоты, причем лимонная кислота, как трехосновная, может быть этерифицирована другими глицеридами и как оксокислота - другими жирными кислотами. Свободные кислотные группы могут быть нейтрализованы натрием) в качестве поверхностно-активного вещества при перемешивании 1300 об/мин. Далее приливают 5 мл 1,2-дихлорэтана. Полученную суспензию отфильтровывают и сушат при комнатной температуре.

Получено 0,4 г порошка нанокапсул. Выход составил 100%.

ПРИМЕР 2. Получение нанокапсул экстракта элеутерококка в агар-агаре, соотношение ядро:оболочка 5:1

500 мг экстракта элеутерококка добавляют в суспензию агар-агара в изопропаноле, содержащую 100 мг указанного полимера, в присутствии 0,01 г препарата Е472с в качестве поверхностно-активного вещества при перемешивании 1300 об/мин. Далее приливают 6 мл 1,2-дихлорэтана. Полученную суспензию отфильтровывают и сушат при комнатной температуре.

Получено 0,6 г порошка нанокапсул. Выход составил 100%.

ПРИМЕР 3. Получение нанокапсул экстракта женьшеня в агар-агаре, соотношение ядро:оболочка 1:3

100 мг экстракта женьшеня добавляют в суспензию агар-агара в изопропаноле, содержащую 300 мг указанного полимера, в присутствии 0,01 г препарата Е472с в качестве поверхностно-активного вещества при перемешивании 1300 об/мин. Далее приливают 5 мл 1,2-дихлорэтана. Полученную суспензию отфильтровывают и сушат при комнатной температуре.

Получено 0,4 г порошка нанокапсул. Выход составил 100%.

ПРИМЕР 4. Получение нанокапсул экстракта женьшеня в агар-агаре, соотношение ядро:оболочка 5:1

500 мг экстракта женьшеня добавляют в суспензию агар-агара в изопропаноле, содержащую 100 мг указанного полимера, в присутствии 0,01 г препарата Е472с в качестве поверхностно-активного вещества при перемешивании 1300 об/мин. Далее приливают 6 мл 1,2-дихлорэтана. Полученную суспензию отфильтровывают и сушат при комнатной температуре.

Получено 0,6 г порошка нанокапсул. Выход составил 100%.

ПРИМЕР 5. Получение нанокапсул экстракта лимонника китайского в агар-агаре, соотношение ядро:оболочка 1:3

5 мл экстракта лимонника китайского добавляют в суспензию агар-агара в изопропаноле, содержащую 3 г указанного полимера, в присутствии 0,01 г препарата Е472с в качестве поверхностно-активного вещества при перемешивании 1300 об/мин. Далее приливают 10 мл 1,2-дихлорэтана. Полученную суспензию отфильтровывают и сушат при комнатной температуре.

Получено 4,0 г порошка нанокапсул. Выход составил 100%.

ПРИМЕР 6. Получение нанокапсул экстракта лимонника китайского в агар-агаре, соотношение ядро:оболочка 1:1

5 мл экстракта лимонника китайского добавляют в суспензию агар-агара в изопропаноле, содержащую 1 г указанного полимера, в присутствии 0,01 г препарата Е472с в качестве поверхностно-активного вещества при перемешивании 1300 об/мин. Далее приливают 6 мл 1,2-дихлорэтана. Полученную суспензию отфильтровывают и сушат при комнатной температуре.

Получено 2,0 г порошка нанокапсул. Выход составил 100%.

ПРИМЕР 7. Получение нанокапсул экстракта родиолы розовой в агар-агаре, соотношение ядро:оболочка 1:3

1 мл экстракта родиолы розовой добавляют в суспензию агар-агара в изопропаноле, содержащую 3 г указанного полимера, в присутствии 0,01 г препарата Е472с в качестве поверхностно-активного вещества при перемешивании 1300 об/мин. Далее приливают 10 мл 1,2-дихлорэтана. Полученную суспензию отфильтровывают и сушат при комнатной температуре.

Получено 4,0 г порошка нанокапсул. Выход составил 100%.

ПРИМЕР 8. Получение нанокапсул экстракта родиолы розовой в агар-агаре, соотношение ядро:оболочка 1:1

1 мл экстракта родиолы розовой добавляют в суспензию агар-агара в изопропаноле, содержащую 1 г указанного полимера, в присутствии 0,01 г препарата Е472с в качестве поверхностно-активного вещества при перемешивании 1300 об/мин. Далее приливают 6 мл 1,2-дихлорэтана. Полученную суспензию отфильтровывают и сушат при комнатной температуре.

Получено 2,0 г порошка нанокапсул. Выход составил 100%.

ПРИМЕР 9. Получение нанокапсул экстракта аралии в агар-агаре, соотношение ядро:оболочка 1:3

5 мл экстракта аралии добавляют в суспензию агар-агаре в изопропаноле, содержащую 3 г указанного полимера, в присутствии 0,01 г препарата Е472с в качестве поверхностно-активного вещества при перемешивании 1300 об/мин. Далее приливают 10 мл 1,2-дихлорэтана. Полученную суспензию отфильтровывают и сушат при комнатной температуре.

Получено 4,0 г порошка нанокапсул. Выход составил 100%.

ПРИМЕР 10. Получение нанокапсул экстракта аралии в агар-агаре, соотношение ядро:оболочка 1:1

5 мл экстракта аралии добавляют в суспензию агар-агара в изопропаноле, содержащую 1 г указанного полимера, в присутствии 0,01 г препарата Е472с в качестве поверхностно-активного вещества при перемешивании 1300 об/мин. Далее приливают 10 мл 1,2-дихлорэтана. Полученную суспензию отфильтровывают и сушат при комнатной температуре.

Получено 2,0 г порошка нанокапсул. Выход составил 100%.

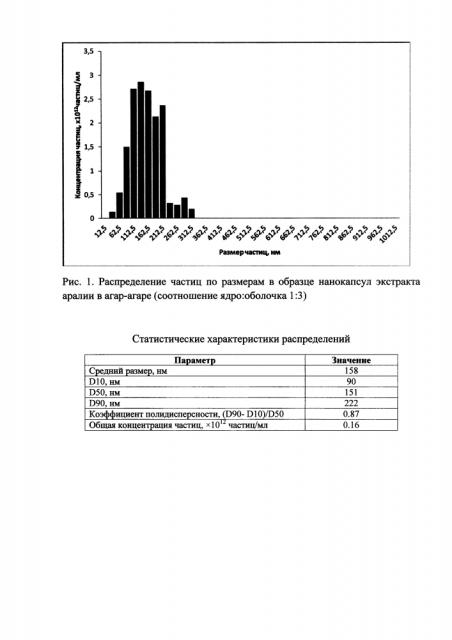

ПРИМЕР 11. Определение размеров нанокапсул методом NTA

Измерения проводили на мультипараметрическом анализаторе наночастиц Nanosight LM0 производства Nanosight Ltd (Великобритания) в конфигурации HS-BF (высокочувствительная видеокамера Andor Luca, полупроводниковый лазер с длиной волны 405 нм и мощностью 45 мВт). Прибор основан на методе анализа траекторий наночастиц (Nanoparticle Tracking Analysis, NTA), описанном в ASTM E2834.

Оптимальным разведением для разведения было выбрано 1:100. Для измерения были выбраны параметры прибора: Camera Level = 16, Detection Threshold = 10 (multi), Min Track Length: Auto, Min Expected Size: Auto. Длительность единичного измерения 215 s, использование шприцевого насоса.

Способ получения нанокапсул адаптогенов в агар-агаре, характеризующийся тем, что в качестве оболочки нанокапсул используется агар-агар, при получении нанокапсул экстракт элеутерококка, женьшеня, лимонника китайского, аралии или родиолы розовой добавляют в суспензию агар-агара в изопропаноле в присутствии Е472с в качестве поверхностно-активного вещества при перемешивании 1300 об/мин, далее приливают 1,2-дихлорэтан в качестве осадителя, при этом массовое соотношение ядро:оболочка при пересчете на сухое вещество составляет 1:1, 1:3 или 5:1, полученную суспензию отфильтровывают и сушат при комнатной температуре.
