Устройство для ухода за полостью рта

Устройство для ухода за полостью рта

Иллюстрации

Показать все

Реферат

ПРЕДШЕСТВУЮЩИЙ УРОВЕНЬ ТЕХНИКИ

Устройства для ухода за полостью рта, в частности, зубные щетки, используются многими людьми в ежедневном уходе. Типичные устройства для ухода за полостью рта содержат удлиненную ручку и головку, соединенную с одним концом ручки. Ручка обеспечивает конструкцию, посредством которой пользователь захватывает устройство для ухода за полостью рта и манипулирует им при использовании. Головка обычно содержит один или более элементов, предназначенных для выполнения предназначенной для них функции, например, чистящих зубы элементов, элементов для очистки мягких тканей, и/или веществ для ухода за полостью рта.

Зубные щетки представляют собой устройства для ухода за полостью рта, имеющие один или более чистящих зубы элементов, которые используются для очистки зубов посредством удаления бляшки и органических остатков с поверхностей зубов. Традиционные зубные щетки имеют ограниченную возможность удерживать средство для чистки зубов. Во время сеанса ухода за полостью рта средство для чистки зубов обычно сползает по чистящим зубы элементам, например, пучкам щетинок, и выходит из контактной зоны чистящих элементов с зубами. В результате средство для чистки зубов часто размазывается по полости рта, а не концентрируется в контактной зоне. Таким образом, эффективность процесса очистки снижается.

В течение многих лет предпринимались попытки улучшить конструкцию устройств для ухода за полостью рта, чтобы они могли обеспечивать лучшую очистку полости рта пользователя во время сеансов ухода за полостью рта. Такие попытки включали в себя разработку несущих головки конструкций, предназначенных для лучшего удержания средства для чистки зубов при очистке и/или полировке зубов.

Несмотря на эти попытки все еще существует необходимость в устройстве для ухода за полостью рта, головка которой имеет конструкцию, предназначенную для лучшего удержания средства для чистки зубов, для обеспечения возможности улучшенной очистки и/или полировки зубов пользователя. Существует также необходимость в устройстве для ухода за полостью рта, которое проще очистить после сеанса ухода за полостью рта.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

По первому аспекту настоящего изобретения обеспечивается устройство для ухода за полостью рта, содержащее: головку, имеющую первую поверхность; и группу непараллельных чистящих зубы элементов, отходящих от первой поверхности головки; при этом чистящие зубы элементы вместе образуют между собой полость конической формы; причем чистящие зубы элементы вместе образуют стенку вокруг полости, при этом стенка имеет проксимальный конец вблизи первой поверхности головки и дистальный конец, расположенный дистально от первой поверхности головки, причем дистальный конец стенки образован дистальными концами множества чистящих зубы элементов; при этом толщина стенки, измеренная от дистальной стороны, обращенной к полости, до противоположной наружной стороны стенки, меньше на дистальном конце стенки, чем на проксимальном конце стенки.

Факультативно множество чистящих зубы элементов группы находятся в контакте друг с другом, образуя тем самым вершину полости.

Факультативно головка имеет отверстие, и группа непараллельных чистящих зубы элементов выходит из отверстия. Полость может иметь вершину в отверстии. Множество чистящих зубы элементов группы могут находиться в контакте друг с другом, образуя тем самым вершину полости.

По второму аспекту настоящего изобретения обеспечивается устройство для ухода за полостью рта, содержащее: головку, имеющую отверстие, при этом отверстие имеет ось и площадь поперечного сечения, перпендикулярную оси, при этом площадь поперечного сечения отверстия изменяется вдоль оси; и группу непараллельных чистящих зубы элементов, выходящих из отверстия; при этом чистящие зубы элементы вместе образуют между собой полость конической формы.

Факультативно множество чистящих зубы элементов группы находится в контакте друг с другом, образуя тем самым вершину полости.

Факультативно полость имеет вершину в отверстии. Факультативно множество чистящих зубы элементов группы находятся в контакте друг с другом, образуя тем самым вершину полости.

По третьему аспекту настоящего изобретения обеспечивается устройство для ухода за полостью рта, содержащее: головку, имеющую отверстие; и группу непараллельных чистящих зубы элементов, выходящих из отверстия; при этом чистящие зубы элементы вместе образуют между собой полость конической формы, имеющую вершину в отверстии.

Факультативно множество чистящих зубы элементов группы находятся в контакте друг с другом, образуя тем самым вершину полости.

Факультативно в устройстве для ухода за полостью рта по второму или третьему аспекту чистящие зубы элементы вместе образуют стенку вокруг полости, при этом стенка имеет проксимальный конец вблизи первой поверхности головки, от которой отходит группа непараллельных чистящих зубы элементов, и дистальный конец, расположенный дистально от первой поверхности головки, при этом дистальный конец образован дистальными концами множества чистящих зубы элементов. Факультативно толщина стенки, измеренная от дистальной стороны, обращенной к полости, до противоположной наружной стороны стенки, меньше на дистальном конце стенки, чем на проксимальном конце стенки.

Факультативно в устройстве для ухода за полостью рта по любому из первого-третьего аспектов стенка сужается по толщине от проксимального конца стенки к дистальному концу стенки.

Факультативно в устройстве для ухода за полостью рта по любому из первого-третьего аспектов стенка является непрерывной. Стенка может не иметь зазоров.

Факультативно в устройстве для ухода за полостью рта по любому из первого-третьего аспектов толщина стенки, измеренная от дистальной стороны, обращенной к полости, до противоположной наружной стороны стенки, является по существу постоянной по всему периметру полости в любой точке между дистальным концом стенки и проксимальным концом стенки.

Факультативно в устройстве для ухода за полостью рта по любому из первого-третьего аспектов площадь поперечного сечения стенки на дистальном конце стенки по существу равна площади поперечного сечения стенки на проксимальном конце стенки.

Факультативно в устройстве для ухода за полостью рта по любому из первого-третьего аспектов дистальный конец стенки имеет по существу прямолинейный боковой профиль.

Факультативно в устройстве для ухода за полостью рта по третьему аспекту отверстие имеет ось и площадь поперечного сечения, перпендикулярную указанной оси, при этом площадь поперечного сечения изменяется вдоль оси.

Факультативно в устройстве для ухода за полостью рта по первому или второму аспекту головка имеет отверстие, при этом отверстие имеет ось и площадь поперечного сечения, перпендикулярную оси, при этом площадь поперечного сечения отверстия изменяется вдоль оси, причем группа непараллельных чистящих зубы элементов выходит из отверстия.

Факультативно в устройстве для ухода за полостью рта по любому из первого-третьего аспектов отверстие содержит сужающееся отверстие.

Факультативно в устройстве для ухода за полостью рта по любому из первого-третьего аспектов головка содержит элемент, отверстие содержит проход, проходящий через элемент, а чистящие зубы элементы проходят через проход так, что соответствующие первые участки чистящих зубы элементов расположены на первой стороне элемента, а соответствующие вторые участки чистящих зубы элементов расположены на второй стороне элемента. Полость может иметь вершину на второй стороне элемента. Полость может иметь вершину в проходе. Факультативно чистящие зубы элементы группы сплавляются вместе на второй стороне элемента. Факультативно проход имеет длину от первой до второй стороны элемента, составляющую 0,5-2,0 мм.

Факультативно в устройстве для ухода за полостью рта по любому из первого-третьего аспектов головка имеет вторую поверхность, содержащую очиститель мягких тканей. Факультативно очиститель мягких тканей находится в контакте с чистящими зубы элементами группы. Факультативно очиститель мягких тканей приклеен к чистящим зубы элементам и/или заполняет промежутки между чистящими зубы элементами.

Факультативно в устройстве для ухода за полостью рта по любому из первого-третьего аспектов каждый из чистящих зубы элементов группы является по существу прямолинейным.

Факультативно в устройстве для ухода за полостью рта по любому из первого-третьего аспектов группа чистящих зубы элементов содержит пучок щетинок.

Факультативно в устройстве для ухода за полостью рта по любому из первого-третьего аспектов некоторые или все из группы чистящих зубы элементов представляют собой конусовидные щетинки.

Факультативно в устройстве для ухода за полостью рта по любому из первого-третьего аспектов полость имеет форму полного конуса.

Факультативно в устройстве для ухода за полостью рта по любому из первого-третьего аспектов полость имеет форму усеченного конуса.

Факультативно в устройстве для ухода за полостью рта по любому из первого-третьего аспектов полость имеет форму прямого конуса.

Факультативно в устройстве для ухода за полостью рта по любому из первого-третьего аспектов полость имеет форму кругового конуса, или эллиптического конуса, или пирамиды.

Факультативно в устройстве для ухода за полостью рта по любому из первого-третьего аспектов полость имеет проем, образованный дистальными концами множества чистящих зубы элементов, при этом площадь поперечного сечения полости уменьшается с увеличением расстояния от проема вглубь полости.

Факультативно устройство для ухода за полостью рта по любому из первого-третьего аспектов дополнительно содержит заостренный чистящий элемент, имеющий заостренный дистальный конец и отходящий от первой поверхности головки. Факультативно заостренный чистящий элемент содержит группу щетинок, вместе образующих заостренный пучок щетинок, при этом каждая из щетинок имеет дистальный конец, причем дистальные концы щетинок вместе образуют заостренный дистальный конец пучка щетинок. Факультативно головка имеет первый конец, второй конец и продольную ось, проходящую между первым и вторым концами; при этом множество указанных заостренный чистящих элементов расположены на головке с промежутками вдоль продольной оси. Факультативно устройство для ухода за полостью рта содержит множество указанных заостренных чистящих элементов и множество указанных групп непараллельных чистящих зубы элементов. Головка может иметь первый конец и второй конец; при этом заостренные чистящие элементы могут чередоваться с группами непараллельных чистящих зубы элементов между первым концом и вторым концом головки. Факультативно некоторые или все щетинки группы щетинок, вместе образующие заостренный пучок щетинок, являются конусовидными щетинками.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Более полное понимание настоящего изобретения и его преимуществ может быть получено посредством ссылки на нижеприведенное описание с учетом сопроводительных чертежей, на которых подобные номера ссылочных позиций указывают подобные элементы и на которых:

Фиг.1 - вид в перспективе первого устройства для ухода за полостью рта, изготовленного согласно первому варианту осуществления способа по настоящему изобретению;

Фиг.2 - увеличенный вид сверху головки устройства, изображенного на фиг.1;

Фиг.3 - увеличенный вид в перспективе головки устройства, изображенного на фиг.l;

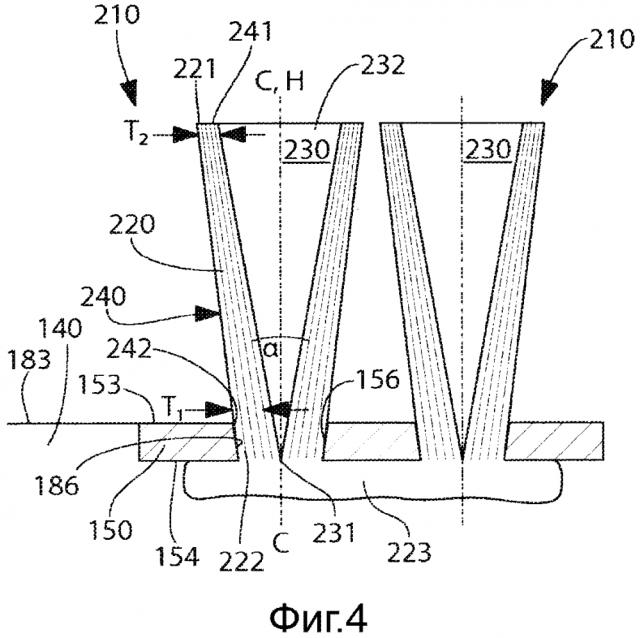

Фиг.4 - вид в частичном разрезе головки, выполненном по линии 4-4 на фиг.2;

Фиг.5 - вид в перспективе второго устройства для ухода за полостью рта, изготовленного согласно второму варианту осуществления способа по настоящему изобретению;

Фиг.6 - увеличенный вид сверху головки устройства, изображенного на фиг.5;

Фиг.7 - вид в перспективе третьего устройства для ухода за полостью рта, изготовленного согласно третьему варианту осуществления способа по настоящему изобретению; и

Фиг.8 - увеличенный вид сверху головки устройства, изображенного на фиг.7.

ПОДРОБНОЕ ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНЫХ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ

Нижеследующее описание предпочтительного варианта(ов) осуществления является по сути просто примером и никоим образом не ограничивает изобретение, его применение или использование.

Описание иллюстративных вариантов осуществления согласно принципам настоящего изобретения предназначено для прочтения совместно с сопроводительными чертежами, которые рассматриваются как часть всего описания. В описании примерных вариантов осуществления изобретения, раскрытых в настоящем документе, любая ссылка на направление или ориентацию просто предназначена для удобства описания и не предназначена каким-либо образом ограничивать объем настоящего изобретения. Относительные термины, например, "нижний", "верхний", "горизонтальный", "вертикальный", "над", "под", "вверх", "вниз", "верх" и "низ", а также их производные (например, "горизонтально", "вниз", "вверх" и т.д.) следует истолковывать в отношении ориентации так, как описано в дальнейшем или как показано на рассматриваемом чертеже. Эти относительные термины предназначены исключительно для удобства и не требуют, чтобы устройство было сконструировано или функционировало в определенной ориентации, если иное не указано явным образом. Такие термины, как "прикрепленный", "присоединенный", "соединенный", "связанный", "взаимосвязанный" и подобные относятся к взаимоотношению, в котором структурные элементы фиксированы или прикреплены друг к другу либо непосредственно, либо опосредованно через промежуточные структурные элементы, а также к подвижным или жестким соединениям или взаимоотношениям, если иное не описано явным образом. Кроме того, признаки и преимущества изобретения проиллюстрированы со ссылкой на предпочтительные варианты осуществления. Соответственно, изобретение явным образом не должно ограничиваться такими предпочтительными вариантами осуществления, иллюстрирующими некоторые возможные неограничивающие сочетания признаков, которые могут быть реализованы отдельно или вместе с другими сочетаниями признаков.

В нижеприведенном описании способ по изобретению используется для изготовления ручного устройства для ухода за полостью рта, более конкретно, ручной зубной щетки. Однако в других вариантах осуществления способ по изобретению используется для изготовления электрической зубной щетки, при этом один или более чистящих элементов, обеспеченных на головке устройства, выполнены с возможностью приведения их в действие так, чтобы перемещаться относительно ручки устройства. В дополнительных вариантах осуществления способ по изобретению используется для изготовления других видов устройств для ухода за полостью рта, например, устройства для очистки мягких тканей или другого устройства, предназначенного для ухода за полостью рта. Следует понимать, что могут использоваться другие варианты осуществления и могут быть изготовлены конструкционные и функциональные модификации без отступления от объема настоящего изобретения.

При использовании в настоящем документе термин "конус" и его производные, например, "конический" и "конически" охватывает полные конусы и усеченные конусы, например. При использовании в настоящем документе термин "вершина" полости означает участок или точку полости, расположенный наиболее далеко от открытого конца полости.

На фиг.1-4 проиллюстрировано устройство 100 для ухода за полостью рта, в приведенном случае - зубная щетка, изготовленное согласно первому варианту осуществления способа по настоящему изобретению. Зубная щетка 100 имеет корпус 110, содержащий ручку 120, головной участок 140 и переходный участок 130, соединяющий ручку 120 с головным участком 140. Головной участок 140 представляет собой концевой участок корпуса 110 и снабжен набором 200 чистящих элементов для очистки поверхностей полости рта пользователя, например, поверхностей зубов.

Устройство 100 имеет головку 180, содержащую головной участок 140 корпуса 110, набор 200 чистящих элементов и очиститель 160 мягких тканей, каждый из которых более подробно описан ниже. В разновидности этого варианта осуществления очиститель 160 мягких тканей исключен.

Головной участок 140 имеет первый, проксимальный конец 141, и второй, дистальный конец 142. Ручка 120 имеет первый, проксимальный конец 121, и второй, дистальный конец 122. Переходный участок 130 соединяет дистальный конец 122 участка ручки 120 с проксимальным концом 141 головного участка 140. Переходный участок 130 имеет в целом меньшую площадь поперечного сечения, чем по меньшей мере дистальный конец 122 ручки 120, и в некоторых вариантах осуществления переходный участок 130 в целом имеет меньшую площадь поперечного сечения, чем все участки ручки 120.

Ручка 120 корпуса 110 обеспечивает пользователю механизм, посредством которого он может легко захватывать зубную щетку 100 и манипулировать ею, включает в себя эргономические элементы, обеспечивающие высокую степень управления для пользователя при сохранении комфорта, и может быть выполнена во множестве различных форм и в виде множества конструкций.

В целом зубная щетка 100 проходит от проксимального конца 101 (который также является проксимальным концом 121 ручки 120) до дистального конца 102 (который также является дистальным концом 142 головки 140) вдоль продольной оси A-A. Хотя в проиллюстрированном варианте осуществления ручка 120 представляет собой непрямолинейную конструкцию, продольная ось A-A устройства 100 в проиллюстрированном варианте осуществления является прямолинейной. Однако изобретение этим не ограничивается и в некоторых вариантах осуществления устройство 100 может иметь простую прямолинейную ручку 120, которая в продольном направлении выровнена с прямолинейной продольной осью A-A устройства 100.

Головной участок 140 соединен с ручкой 120 посредством переходного участка 130. В этом варианте осуществления головной участок 140, переходный участок 130 и ручка 120 выполнены как единая конструкция с использованием процесса литьевого формования. Головной участок 140 по существу неподвижен относительно переходного участка 130 и ручки 120. Головной участок 140, ручка 120 и переходный участок 130 вместе образуют единую целостную конструкцию. То есть корпус 110 представляет собой целостный корпус. Однако, в других вариантах осуществления головной участок 140 и переходный участок 130 могут быть выполнены вместе как отдельный от ручки 120 компонент, при этом отдельные компоненты функционально соединяются на более поздней стадии процесса изготовления посредством любого подходящего способа, известного из уровня техники, включающего в себя, без ограничений, термосварку, звуковую сварку, посадку с натягом, соединительную втулку, адгезию, фиксаторы и защелкивающееся соединение. То, является ли головка и переходный участок 140, 130 и ручка 120 выполненными единым целым или в виде блока из множества частей (включающих в себя способы соединения) не ограничивает настоящего изобретения во всех вариантах осуществления. Кроме того, вместо и/или в дополнение к литьевому формованию для создания ручки 120 и/или головного участка 140 (или их компонентов) и/или переходного участка 130 могут использоваться другие способы изготовления, например, фрезерование и/или механическая обработка.

В этом варианте осуществления корпус 110, содержащий каждый участок из головного участка 140, переходного участка 130 и ручки 120, выполнен из твердого, по существу жесткого материала, в частности, из твердого пластика полипропилена (PP). Однако в разновидностях этого варианта осуществления головной участок 140 может вместо этого или в дополнение к этому быть выполнен из одного или более из следующих твердых материалов: полиэтилена, полипропилена, полиамида, полиэстера, целлюлозы, стиролакрилонитрила (SAN), акрилового полимера, акрилонитрилбутадиенстирола (ABS) и термопластика. Кроме того, в разновидностях этого варианта осуществления ручка 120 и/или переходный участок 130 могут вместо этого или в дополнение к этому быть выполнены из одного или более из этих материалов. Необязательный захват 125 для большого пальца обеспечивается на передней стороне ручки 120, а необязательный задний захват 127 обеспечивается на задней стороне ручки 120, противоположной передней стороне ручки 120. Захват 125 для большого пальца и задний захват 127 не составляют единое целое с корпусом 110 и могут быть выполнены из любого из материалов, рассмотренных ниже для очистителя 160 мягких тканей.

Головка 180 в целом содержит первую поверхность 183 на передней стороне головки 180 и вторую поверхность 184 на задней стороне головки 180, противоположной первой стороне, и, таким образом, противоположной первой поверхности 183. Первая поверхность 183 и вторая поверхность 184 головки 180 может принимать широкое разнообразие форм и контуров, никакие из которых не ограничивают настоящего изобретения. Например, первая и вторая поверхности 183, 184 могут быть плоскими, рельефными или представлять собой сочетание этих вариантов. Первая поверхность 183 и вторая поверхность 184 соединяются посредством периферической, или боковой, поверхности 145 головного участка 140, который представляет собой периферическую или боковую поверхность 185 головки 180. Чистящие элементы из набора 200 обеспечиваются на передней поверхности 183 головки 180 и отходят наружу от первой поверхности 183 головки 180 для очищающего контакта с поверхностью полости рта, предпочтительно зубами.

Хотя набор 200 чистящих элементов особенно подходит для очистки зубов, набор 200 чистящих элементов может также использоваться для очистки мягких тканей, например, языка, десен или щек, вместо или в дополнение к очистке зубов. При использовании в настоящем документе термин "чистящий элемент" используется в общем смысле в отношении конструкции, которая может использоваться для очистки, массажа или полировки поверхности полости рта, например, зубов или мягких тканей, посредством относительного контакта поверхностей.

В этом варианте осуществления набор 200 чистящих элементов содержит следующие различные типы чистящих элементов, каждый из которых отходит от первой поверхности 183 головки 180 и более подробно описан ниже: группы 210 непараллельных чистящих зубы элементов 220, заостренные чистящие элементы 250, выступающие чистящие элементы 260 и дистальные и проксимальные чистящие элементы 270.

В частности, на фиг.4 описаны группы 210 чистящих зубы элементов 220. В этом варианте осуществления устройство 100 имеет множество групп 210 чистящих зубы элементов 220. Однако, в разновидностях этого варианта осуществления, например, в третьем варианте осуществления, представленном на фиг.7 и 8 и рассмотренном ниже, обеспечивается только одна группа 210 непараллельных чистящих зубы элементов 220. Для простоты, только одна из групп 210 первого варианта осуществления описана подробно, однако, следует понимать, что каждая из групп 210 первого варианта осуществления представляет собой по существу такую же конструкцию.

Каждый из непараллельных чистящих зубы элементов 220 группы 210 представляет собой гибкую нейлоновую щетинку, отходящую от первой поверхности 183 головки 180. Соответственно, группа 210 непараллельных чистящих зубы элементов 220 содержит пучок щетинок. Непараллельность чистящих зубы элементов 220 группы 210 обусловлена тем, что некоторые или все чистящие зубы элементы 220 группы 210 непараллельны другим чистящим зубы элементам 220 группы 210. Каждый из чистящих зубы элементов 220 имеет (факультативно сужающийся) дистальный конец 221, наиболее удаленный от первой поверхности 183 головки 180, противоположный проксимальный конец 222 и является прямолинейным или по существу прямолинейным между своим дистальным концом 221 и первой поверхностью 183 головки 180.

Чистящие зубы элементы 220 совместно образуют полость 230. А именно, полость 230 расположена между чистящими зубы элементами 220 и ограничена чистящими зубы элементами 220. Более конкретно, чистящие зубы элементы 220 вместе образуют стенку 240 вокруг полости 230, при этом стенка 240 имеет проксимальный конец 242 вблизи первой поверхности 183 головки 180, и дистальный конец 241, расположенный дистально от первой поверхности 183 головки 180, при этом дистальный конец 241 образован дистальными концами 221 множества (факультативно всех) чистящих зубы элементов 220. Стенка 240 окружает полость 230. В представленном варианте осуществления, в котором чистящие зубы элементы 220 группы 210 плотно собраны вместе, так что каждый из чистящих зубы элементов 220 группы 210 контактирует по меньшей мере с одним другим из чистящих зубы элементов 220 группы 210, стенка 240 представляет собой непрерывную стенку 240 вокруг полости 230. Предпочтительно стенка 240 охватывает 360 градусов вокруг полости 230. Предпочтительно стенка 240 не имеет зазоров.

В этом варианте осуществления дистальный конец 241 стенки 240 имеет по существу прямой боковой профиль. В этом варианте осуществления дистальный конец 241 стенки 240 является по существу плоским. Кроме того, дистальный конец 241 стенки 240 по существу параллелен первой поверхности 183 головки 180. В других вариантах осуществления дистальный конец 241 стенки 240 может быть неплоским и/или непараллельным первой поверхности 183 головки 180. В других разновидностях этого варианта осуществления дистальный конец 241 стенки 240 может иметь альтернативный боковой профиль, например, непрямой профиль, S-образный профиль, волнистый профиль, зубчатый профиль, U-образный профиль, V-образный профиль или заостренный профиль.

Толщина T стенки 240, измеренная от внутренней стороны 243 стенки 240, обращенной к полости 230, до противоположной, наружной стороны 244 стенки 240, меньше на дистальном конце 241 стенки 240, чем на проксимальном конце 242 стенки 240. То есть толщина T2 стенки 240 на дистальном конце 241 стенки 240 меньше толщины T1 стенки 240 на проксимальном конце 242 стенки 240. Максимальная толщина T1 стенки 240 - на проксимальном конце 242 стенки 240, а минимальная толщина T2 стенки 240 - на дистальном конце 241 стенки 240. Толщина стенки 240 уменьшается линейно (то есть с постоянной скоростью) от проксимального конца 242 стенки 240 к дистальному концу 241 стенки 240. То есть стенка 240 сужается по толщине от проксимального конца 242 стенки 240 к дистальному концу 241 стенки 240. Кроме того, площадь поперечного сечения стенки 240 на дистальном конце 241 стенки 240 по существу равна площади поперечного сечения стенки 240 на проксимальном конце 242 стенки 240. Кроме того, в любой точке между дистальным концом 241 и проксимальным концом 242 стенки 240 толщина стенки 240 является по существу постоянной по всему периметру полости 230. Стенка 240 предпочтительно обладает осевой симметрией.

Полость 230 имеет проем 232 на дистальном конце 241 стенки 240 и вершину 231 в месте полости 230, наиболее удаленном от дистальных концов 221 чистящих зубы элементов 220 группы 210, то есть наиболее удаленном от проема 232 полости 230. В этом варианте осуществления вершина 231 образована в точке (см. фиг. 4), в которой множество чистящих зубы элементов 220 группы 210 находятся в контакте друг с другом. Значение полости 230, имеющей вершину 231, и, более конкретно, вершину 231, образованную чистящими зубы элементами 220, а не каким-либо другим элементом, например, частью первой поверхности 183 головки 180, поясняется ниже.

В этом варианте осуществления вершина 231 находится в отверстии 186 в головке 180, и группа 210 непараллельных чистящих зубы элементов 220 выходит из отверстия 186. Отверстие 186 имеет ось H-H и площадь поперечного сечения, перпендикулярную оси H-H. Площадь поперечного сечения отверстия 186 изменяется вдоль оси H-H. В частности, отверстие 186 является сужающимся отверстием 186, причем площадь поперечного сечения уменьшается по мере увеличения расстояния от первой поверхности 183. В других вариантах осуществления отверстие 186 является несужающимся.

В этом варианте осуществления полость 230 имеет коническую форму, при этом ось C конуса представляет собой воображаемую прямую линию, которая проходит через вершину 231 и проем 232 вокруг которой обладает осевой симметрией. Более конкретно, в этом варианте осуществления полость 230 имеет форму прямого кругового полного конуса, при этом проем 232 является круглым и по существу плоским, а ось C конуса проходит через проем 232 под прямым углом к плоскости проема 232. В разновидности проем 232 вместо этого может быть эллиптическим (и факультативно по существу плоским), так что полость имеет форму эллиптического конуса, факультативно прямого эллиптического конуса. В дополнительной разновидности этого варианта осуществления полость 230 может вместо этого принимать форму наклонного кругового или эллиптического конуса, в котором ось C находится не под прямым углом к плоскости проема 232. В других вариантах осуществления проем 232 может принимать другую форму, например, квадратную или прямоугольную, в этом случае полость 230 будет иметь форму пирамиды (заметим, что пирамида представляет собой конус, имеющий многоугольное основание). В других вариантах осуществления полость 230 может иметь не форму полного конуса, а форму усеченного конуса, при этом вершина 231 не является точкой как таковой, а вместо этого представляет собой область, предпочтительно образованную материалом множества чистящих зубы элементов 220 группы 210.

Предпочтительно, расстояние между двумя диаметрально противоположными обращенными к полости точками на стенке 240 (которые расположены на или вблизи проема 232) по меньшей мере в 10 раз больше ширины любого из чистящих зубы элементов 220. Другими словами, предпочтительно ширина проема 232 по меньшей мере в 10 раз больше ширины любого из чистящих зубы элементов 220. Более предпочтительно, этот коэффициент составляет по меньшей мере 20, и более предпочтительно, этот коэффициент составляет по меньшей мере 30 или по меньшей мере 40. Предпочтительно, это расстояние по меньшей мере в 5 больше толщины T2 стенки 240 на дистальном конце 241 стенки 240, и наиболее предпочтительно это расстояние по меньшей мере в 10 раз больше толщины T2 стенки 240 на дистальном конце 241 стенки 240.

Предпочтительно, внутренний угол α конической полости, то есть угол на вершине 231 полости 230, составляет по меньшей мере 20 градусов. Более предпочтительно, угол α составляет по меньшей мере 25 градусов или по меньшей мере 30 градусов. Предпочтительно, угол α составляет менее 45 градусов, и более предпочтительно, угол α составляет менее 40 градусов или менее 35 градусов. В некоторых вариантах осуществления этот угол α представляет собой угол между двумя диаметрально противоположными обращенными к полости чистящими зубы элементами 220 группы 210.

В этом варианте осуществления каждая из групп 210 чистящих зубы элементов 220 содержит множество гибких нейлоновых щетинок 220. Однако в разновидностях этого варианта осуществления чистящие зубы элементы 220 группы (групп) 210 могут дополнительно или альтернативно содержать любое одно или более из следующего, без ограничений: жесткие щетинки, волокнистые щетинки, волоконные щетинки, нейлоновые щетинки, спиральные щетинки, каучуковые щетинки, эластомерные выступы, гибкие полимерные выступы, соэкструдированные волокна, сплющенные щетинки, гофрированные щетинки, антибактериальные щетинки и их сочетания и/или конструкции, содержащие такие материалы или сочетания.

Чистящие зубы элементы 220 группы (групп) 210 могут соединяться с головкой 140 с использованием метода безъякорной прошивки (AFT). Альтернативно, чистящие элементы 220 могут устанавливаться на щетиночные блоки или секции посредством прохождения через подходящие проемы в щетиночных блоках, так что основание чистящих элементов 220 устанавливается в щетиночном блоке или под щетиночным блоком. Вместо этого может использоваться способ закрепления скобами.

При использовании AFT чистящие зубы элементы 220 (щетинки или другие элементы, например, эластомерные элементы) располагаются так, чтобы проходить через проход 156 в элементе 150, который в представленном варианте осуществления является пластиной, а в разновидности представленного варианта осуществления является мембраной. Соответствующие первые участки, то есть свободные дистальные концы 221, чистящих зубы элементов 220 на первой стороне 153 пластины 150 выполняют очищающую функцию. Соответствующие вторые участки, например, проксимальные концы 222 чистящих зубы элементов 220 на второй стороне 154 пластины 150, расплавляются или сплавляются вместе посредством нагревания с образованием сплавленной подложки 223 и закрепляются на месте относительно пластины 150. Пластина 150 фиксируется к заранее изготовленному головному участку 140, например, посредством ультразвуковой сварки. Альтернативно, материал головного участка 140 затем формуется поверх элемента 150 с охватыванием элемента 150 со всех сторон или по существу со всех сторон.

Хотя, как представлено на фиг.4, элемент 150 представляет собой пластину или мембрану, которая является элементом, отдельным от головного участка 140, в варианте представленного варианта осуществления элемент 150 является частью головного участка 140, при этом головной участок 140 может быть единым целым с ручкой 120 и/или переходным участком 130 устройства 100 или может быть соединен с ним иным способом, и, таким образом, является частью головки 180. При любой конструкции отверстие 186 содержит проход 156 через элемент 150. Предпочтительно, проход 156 имеет длину от первой до второй стороны 153, 154 элемента 150, составляющую 0,5-2,0 мм, более предпочтительно 0,75-1,5 мм.

На фиг.4 видно, что вершина 231 полости 230 расположена в отверстии 186 на второй стороне 154 элемента 150. Однако в разновидности представленного варианта осуществления вершина 231 расположена в проходе 156, который содержится в отверстии 186. В этом варианте осуществления проход 156 в элементе 150 представляет собой сужающийся проход. Однако, в других вариантах осуществления это не обязательно.

На задней стороне головки 180 расположен очиститель 160 мягких тканей, предпочтительно выполненный из упругого материала. Очиститель 160 мягких тканей содержится во второй поверхности 184 головки 180. Очиститель 160 мягких тканей содержит подушечку и множество гибких выступов 162, выступающих из подушечки. Предпочтительно подушечка также выполнена из гибкого материала, и подушечка и выступы 162 представляют собой единый компонент. Предпочтительно подушечка и выступы 162 изготовлены из эластомера, например, термопластического эластомера (TPE) или стиролэтилен/бутиленстирола (SEBS).

Далее описаны некоторые способы изготовления устройства 100 для ухода за полостью рта согласно настоящему изобретению. В общем каждый из способов содержит этапы, на которых: обеспечивают элемент 150 и обеспечивают группу 210 непараллельных чистящих зубы элементов 220, которые вместе образуют между собой полость 230 конической формы, при этом чистящие зубы элементы 220 проходят через проход 156, образованный в элементе 150, так что соответствующие первые участки 221 чистящих зубы элементов 220 расположены на первой стороне 153 элемента 150, а соответствующие вторые участки 222 чистящих зубы элементов 220 расположены на второй стороне 154 элемента 150, и затем фиксируют вместе вторые участки 222 чистящих зубы элементов 220 на второй стороне 154 элемента 150.

Как представлено на фиг.4, элемент 150 может представлять собой пластину или мембрану, которая является элементом, отдельным от головного участка 140 устройства 100. Альтернативно, элемент является частью головного участка 140. Головной участок 140 может составлять единое целое с ручкой 120 и/или переходным участком 130 устройства 100 или может соединяться с ним иным способом.

Способ изготовления устройства 100, представленного на фиг.1, содержит этап, на котором вставляют чистящие зубы элементы 220 (каждый из которых является щетинкой, факультативно сужающейся щетинкой) в сужающийся проход 156, так что каждый из чистящих зубы элементов 220 имеет первый участок 221 на первой стороне 153 элемента 150 и имеет второй участок 222 (в этом варианте осуществления проксимальный конец) на второй стороне 154 элемента 150, и затем располагают чистящие зубы элементы 220 так, что вместе чистящие зубы элементы 220 образуют между собой полость 230 коническ
