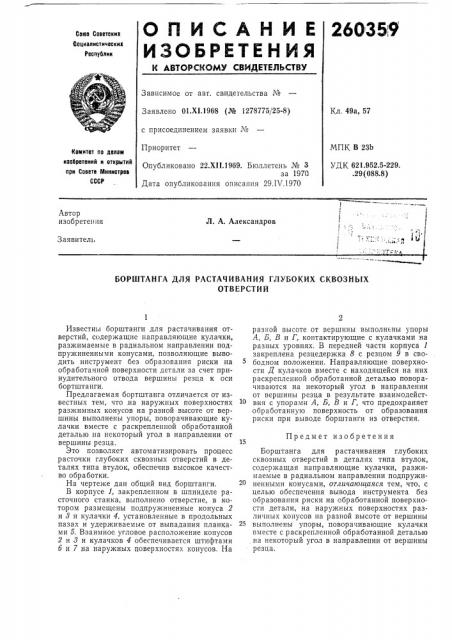

О П И C А Н И Е 26035l9
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 01.Х1,1968 (№ 1278775/25-8) Кл. 49а, 57 с присоединением заявки №
Приоритет
МПК В 23Ь
УДК 621.952.5-229. .29 (088.8) Комитет по делам изобретений и открытиЯ при Совете Министрев
СССР
Опубликовано 22.XII.1969. Бюллетень № 3 за 1970
Дата опубликования описания 29.IV.1970
I
Автор изобретения
Л. А. Александров
I ! 1
I (Заявитель
БОРШТАНГА ДЛЯ РАСТАЧИВАНИЯ ГЛУБОКИХ СКВОЗНЫХ
ОТВЕРСТИЙ
Известны борштанги для растачивания отверстий, содержащие направляющие кулачки, разжимаемые в радиальном направлении подпружиненными конусами, позволяющие выводить инструмент без образования риски на обработанной поверхности детали за счет принудительного отвода вершины резца к оси бортштанги.
Предлагаемая бортштанга отличается от известных тем, что на наружных поверхностях разжимных конусов на разной высоте от вершины выполнены упоры, поворачивающие кулачки вместе с раскрепленной обработанной деталью на некоторый угол в направлении от вершины резца.
Это позволяет автоматизировать процесс расточки глубоких сквозных отверстий в деталях типа втулок, обеспечив высокое качество обработки.
На чертеже дан общий вид борштанги.
В корпусе 1, закрепленном в шпинделе расточного станка, выполнено отверстие, в котором размещены подпружиненные конуса 2 и 8 и кулачки 4, установленные в продольных пазах и удерживаемые от выпадания планками 5. Взаимное угловое расположение конусов
2 и 8 и кулачков 4 обеспечивается штифтами б и 7 на наружных поверхностях конусов, На разной высоте от вершины выполнены упоры
А, Б, В и Г, контактирующие с кулачками на разных уровнях. В передней части корпуса 1 закреплена резцедержка 8 с резцом 9 в свободном положении. Направляющие поверхности Д кулачков вместе с находящейся на них раскрепленной обработанной деталью поворачиваются на некоторый угол в направлении от вершины резца в результате взаимодействия с упорами А, Б, В и Г, что предохраняет обработанную поверхность от образования риски при выводе борштанги из отверстия, Предмет изобретения
Борштанга для растачивания глубоких сквозных отверстий в деталях типа втулок, содержащая направляющие кулачки, разжимаемые в радиальном направлении подпружиненными кону. сами, отличающаяся тем, что, с целью обеспечения вывода инструмента без образования риски на обработанной поверхности детали, на наружных поверхностях различных конусов на разной высоте от вершины
25 выполнены упоры, поворачивающие кулачки вместе с раскрепленной обработанной деталью на некоторый угол в направлении от вершины резца.
