Фиксируемый электрический выключатель

Фиксируемый электрический выключатель

Иллюстрации

Показать все

Реферат

Настоящее изобретение относится к электрическому выключателю, в частности для электрической технологической машины, прежде всего перфоратора или отбойного молотка, содержащему первое переключающее устройство и второе переключающее устройство, причем первое переключающее устройство выполнено с возможностью его перевода из первого переключаемого (коммутационного) состояния во второе переключаемое (коммутационное) состояние за счет перемещения первого механического сигнального органа. Настоящее изобретение также относится к электрической технологической машине с предлагаемым электрическим выключателем.

В области конструирования электрических технологических машин, в частности перфораторов или отбойных молотков, известны решения, предусматривающие демпфирование вибраций в рукоятке с помощью упругого элемента, размещаемого между рукояткой и основным корпусом технологической машины. Такие рукоятки также называют антивибрационными. Благодаря наличию упругого элемента рукоятка обладает подвижностью относительно основного корпуса в горизонтальном и/или вертикальном направлении. Электрическая технологическая машина с подобным упругим элементом раскрыта в публикации WO 2008/000543 A1.

В публикации DE 102008041511 A1 раскрыта ручная машина, содержащая электрический выключатель, а также расположенное на электрическом выключателе механическое устройство управления, выполненное в виде двуплечей клавиши. Посредством этой двуплечей клавиши осуществляется управление электрическим выключателем. В определенном режиме работы машины двуплечая клавиша выключателя фиксируется посредством фиксирующего устройства. У перфораторов двуплечая клавиша выключателя часто фиксируется, например, в режиме долбления для повышения удобства работы, чтобы оператору при работе в этом режиме не нужно было удерживать выключатель постоянно нажатым. Однако в режиме безударного сверления (вращательном режиме работы) или в режиме ударного сверления (ударно-вращательном режиме работы) двуплечая клавиша выключателя фиксироваться не должна, чтобы при заклинивании сверла или бура оператор мог, отпустив клавишу выключателя, как можно быстрее отключить электрическую технологическую машину, предотвратив ее неконтролируемое вращение и избежав связанных с этим травм.

Правда, в случае антивибрационного исполнения рукоятки такую функцию фиксации выключателя реализовать довольно сложно, поскольку переключатель режимов обычно расположен на основном корпусе (корпусе машины), а смещение основного корпуса и корпуса рукоятки относительно друг друга, обусловленное их взаимным движением, может составлять несколько миллиметров. Кроме того, для такой фиксации необходимо изменение направления механической связи между переключателем режимов и фиксатором двуплечей клавиши выключателя. И наконец, для подобного выключателя необходимо значительное монтажное пространство, которое тем больше, чем мощнее электрическая технологическая машина.

В публикации DE 10034768 A1 раскрыт тяжелый перфоратор, в котором переключатель режимов жестко связан с фиксирующим устройством для фиксации клавиши выключателя. Однако такая жесткая связь не позволяет полностью развязать корпус рукоятки и основной корпус электрической технологической машины для виброизоляции корпуса рукоятки. Кроме того, для размещения рычажного механизма, необходимого для присоединения фиксирующего устройства к переключателю режимов, требуется значительное монтажное пространство. И к тому же такое фиксирующее устройство не является пылезащищенным.

В публикации DE 3622003 A1 раскрыт электрический механизм переключения, который может использоваться в качестве клавишного выключателя, кулисного переключателя или клавишно-кулисного переключателя. Задача, положенная в основу настоящего изобретения, заключается, в частности, в создании мощной электрической технологической машины, в частности ручной машины, обеспечивающей максимальную надежность управления технологической машиной, которая по меньшей мере в одном режиме работы может быть включена без необходимости постоянного воздействия оператора на орган управления для обеспечения работы привода электрической технологической машины, причем рукоятка такой машины должна быть выполнена в виде антивибрационной рукоятки, полностью виброизолированной от основного корпуса, и должна иметь очень компактную и жесткую конструкцию. Еще одной задачей изобретения является улучшение пылезащиты антивибрационного устройства.

Эта задача решается в электрическом выключателе согласно пункту 1 формулы изобретения настоящей заявки, а также в электрической технологической машине согласно пункту 11 формулы изобретения настоящей заявки. Другие предпочтительные варианты осуществления раскрыты в зависимых пунктах формулы изобретения.

Электрический выключатель для электрической технологической машины, преимущественно ручной машины, прежде всего для перфоратора или отбойного молотка содержит первое переключающее устройство и второе переключающее устройство, причем первое переключающее устройство выполнено с возможностью его обратимого перевода из первого переключаемого состояния во второе переключаемое состояние за счет перемещения первого механического сигнального, или ведущего, органа, а второе переключающее устройство выполнено с возможностью его обратимого перевода из третьего переключаемого состояния, в котором выключатель действует в качестве клавишного выключателя, в четвертое переключаемое состояние, в котором выключатель действует в качестве кулисного переключателя, за счет перемещения второго электрического или механического сигнального, или ведущего, органа.

Электрический выключатель, когда он действует в качестве клавишного выключателя в контексте изобретения, автоматически возвращается из второго переключаемого состояния в первое переключаемое состояние. При этом предпочтительно, чтобы перевод электрического выключателя из первого переключаемого состояния во второе переключаемое состояние осуществлялся против действия восстанавливающей силы, создаваемой первым возвратным органом, в результате чего электрический выключатель под действием восстанавливающей силы, создаваемой первым возвратным органом, автоматически возвращается в исходное состояние.

Электрический выключатель, когда он действует в качестве кулисного переключателя в контексте изобретения, автоматически не возвращается из второго переключаемого состояния в первое переключаемое состояние, а остается во втором переключаемом состоянии.

В соответствии с изобретением четвертое переключаемое состояние является допускающим фиксацию состоянием электрического выключателя, в котором первый сигнальный орган может фиксироваться или зафиксирован посредством второго исполнительного органа. Таким образом, предлагаемый в изобретении выключатель в четвертом переключаемом состоянии, в котором он действует в качестве кулисного переключателя, либо зафиксирован, либо по меньшей мере может быть зафиксирован. Соответственно, при описании осуществления изобретения со ссылкой на фиг. 1-6 четвертое переключаемое состояние также называется допускающим фиксацию состоянием.

Таким образом, электрический выключатель является самофиксирующимся, т.е. может автоматически зафиксироваться при определенном воздействии на орган передачи управляющих воздействий или уже находится в зафиксированном состоянии. Предлагаемый в изобретении электрический выключатель по сравнению с обычным устройством, в котором механическое устройство управления обычным электрическим выключателем фиксируется посредством отдельного фиксирующего устройства, имеет значительно более компактную конструкцию и поэтому обеспечивает гораздо большую гибкость его размещения в электрической технологической машине, а также за счет высвобождения незанятого монтажного пространства обеспечивает более компактное выполнение электрической технологической машины.

В предпочтительном варианте осуществления изобретения второе переключаемое состояние представляет собой включенное состояние, в котором электрический выключатель замыкает электрическую цепь, в частности электрическую цепь двигателя привода электрической технологической машины, а первое переключаемое состояние представляет собой выключенное состояние, в котором электрическая цепь разомкнута. Вместе с тем, в зависимости от конкретного применения, предпочтительным также может быть вариант осуществления изобретения, в котором первое переключаемое состояние представляет собой включенное состояние, а второе переключаемое состояние представляет собой выключенное состояние, в результате чего электрический выключатель автоматически возвращается из выключенного состояния во включенное состояние.

Кроме того, предпочтительно, чтобы электрический выключатель переводился из третьего переключаемого состояния в допускающее фиксацию состояние против действия восстанавливающей силы, создаваемой вторым возвратным органом, благодаря чему электрический выключатель за счет восстанавливающей силы, создаваемой вторым возвратным органом, возвращается из допускающего фиксацию состояния обратно в третье переключаемое состояние. Вместе с тем, в зависимости от конкретного случая применения может быть предпочтителен вариант, в котором электрический выключатель переводится против действия восстанавливающей силы, создаваемой вторым возвратным органом, из допускающего фиксацию состояния в третье переключаемое состояние, вследствие чего электрический выключатель за счет восстанавливающей силы, создаваемой вторым возвратным органом, возвращается из третьего переключаемого состояния обратно в допускающее фиксацию состояние.

В особенно предпочтительном варианте осуществления изобретения электрический выключатель переводится из третьего переключаемого состояния в допускающее фиксацию состояние против действия восстанавливающей силы, создаваемой вторым возвратным органом, причем из выключенного состояния во включенное состояние электрический выключатель переводится против действия силы, создаваемой первым возвратным органом. В этом предпочтительном варианте осуществления изобретения третьим переключаемым состоянием является исходное (основное или базовое) состояние электрического выключателя, а электрический выключатель может использоваться, например, в качестве выключателя двигателя привода электрической технологической машины.

Предпочтительно, чтобы первое переключающее устройство содержало электрический контакт и электрические выводы для замыкания электрической цепи. Электрический контакт предпочтительно предусмотрен для того, чтобы в выключенном состоянии не соединять электрические выводы, таким образом размыкая электрическую цепь, а во включенном состоянии - соединять электрические выводы, таким образом замыкая электрическую цепь.

Также предпочтительно, чтобы электрический выключатель имел свой корпус. При этом особенно предпочтительно, чтобы за пределами корпуса частично располагались только первый и второй сигнальные органы, а также электрические выводы, чтобы они были доступны снаружи. Это защищает выключатель от воздействия внешних факторов, например от проникновения пыли и влаги. При таком выполнении электрического выключателя его целесообразно предварительно изготавливать в виде одного модульного компонента, что обеспечивает снижение затрат на его хранение, а также возможность его использования для электрических технологических машин различного типа.

В предпочтительном варианте осуществления изобретения первое переключающее устройство также содержит первый исполнительный, или ведомый, орган, взаимодействующий с первым сигнальным органом, причем электрический контакт установлен с возможностью перемещения посредством первого исполнительного органа. При перемещении первого сигнального органа перемещается первый исполнительный орган, вследствие чего электрический контакт переходит из выключенного (разомкнутого) состояния во включенное (замкнутое) состояние или обратно. Первый исполнительный орган предпочтительно выполнен в виде толкателя или в виде поворотного органа.

В еще одном предпочтительном варианте осуществления изобретения второе переключающее устройство содержит второй исполнительный, или ведомый, орган, взаимодействующий со вторым сигнальным органом, причем в допускающем фиксацию состоянии первый сигнальный орган и/или первый исполнительный орган могут фиксироваться или зафиксированы посредством второго исполнительного органа. Таким образом, при перемещении второго сигнального органа второй исполнительный орган предпочтительно перемещается таким образом, чтобы блокировать перемещение первого сигнального органа и/или первого исполнительного органа. Второй исполнительный орган также предпочтительно выполнен в виде толкателя или поворотного органа.

В этом предпочтительном варианте осуществления изобретения первый сигнальный орган и/или первый исполнительный орган в выключенном состоянии могут фиксироваться, а во включенном состоянии - зафиксированы за счет перемещения второго исполнительного органа. Кроме того, в этом предпочтительном варианте осуществления изобретения первый сигнальный орган и/или первый исполнительный орган в исходном состоянии не являются фиксируемыми или не зафиксированы посредством второго исполнительного органа. Таким образом, в этом варианте осуществления изобретения электрический выключатель после отпускания остается во включенном состоянии, только находясь в допускающем фиксацию состоянии. В любом другом состоянии он либо находится в выключенном состоянии, либо автоматически возвращается в выключенное состояние. Таким образом, фиксация во включенном состоянии должна целенаправленно устанавливаться оператором на выключателе. Этот вариант осуществления изобретения обеспечивает максимально высокую безопасность в отношении непреднамеренного замыкания электрической цепи.

Первый сигнальный орган предпочтительно приводится в действие первым органом передачи управляющих воздействий, а второй сигнальный орган также предпочтительно приводится в действие вторым органом передачи управляющих воздействий. Таким образом, первый и второй сигнальные органы представляют собой средства сопряжения, с помощью которых осуществляется управление электрическим выключателем и его перевод в различные переключаемые состояния.

В предпочтительном варианте осуществления изобретения первый сигнальный орган и/или первый исполнительный орган и/или первый орган передачи управляющих воздействий выполнен(-ы) механическим(-и). В этом варианте осуществления изобретения первый сигнальный орган предпочтительно может получать управляющее воздействие, т.е. приводиться в движение, в частности поворачиваться или перемещаться, посредством первого органа передачи управляющих воздействий, причем посредством первого сигнального органа первый исполнительный орган может переводиться, в частности поворачиваться или перемещаться, из выключенного положения во включенное положение или обратно. Особенно предпочтительным является выполнение первого сигнального органа в виде углового рычага, причем в этом случае первый исполнительный орган предпочтительно выполнен в виде толкателя, а первый орган передачи управляющих воздействий предпочтительно выполнен в виде двуплечей клавиши выключателя, т.е. представляет собой орган управления технологической машиной. Тогда угловой рычаг может получать управляющее воздействие, т.е. приводиться в движение, в частности поворачиваться, посредством двуплечей клавиши выключателя, а посредством углового рычага толкатель будет перемещаться из выключенного положения во включенное положение или обратно.

Двуплечая клавиша выключателя предпочтительно установлена на корпусе электрического выключателя с возможностью поворота. В этом варианте осуществления изобретения двуплечая клавиша выключателя предпочтительно имеет первую часть, а также вторую часть, причем электрический выключатель переводится во включенное состояние путем воздействия, в частности нажатия, на первую часть двуплечей клавиши выключателя, а в выключенное состояние - путем воздействия, в частности нажатия, на вторую часть двуплечей клавиши выключателя.

В еще одном предпочтительном варианте осуществления изобретения второй сигнальный орган, и/или второй исполнительный орган, и/или второй орган передачи управляющих воздействий выполнен(-ы) механическим(-и). В этом варианте осуществления изобретения второй сигнальный орган предпочтительно получает управляющее воздействие, т.е. приводится в движение, в частности поворачивается или перемещается, посредством второго органа передачи управляющих воздействий, причем посредством второго сигнального органа второй исполнительный орган может переводиться, в частности поворачиваться или перемещаться, из выключенного положения во включенное положение или обратно. Особенно предпочтительным является выполнение второго сигнального органа в виде переключающего рычага, а второго исполнительного органа - в виде стопора, причем второй орган передачи управляющих воздействий в этом случае предпочтительно выполнен в виде переключающего соединения, в частности в виде тягового органа или в виде боуденовского троса. Тогда переключающий рычаг может получать управляющее воздействие, т.е. приводиться в движение, в частности поворачиваться, посредством переключающего соединения, а стопор посредством углового рычага может поворачиваться из исходного положения в допускающее фиксацию положение или обратно.

Стопор предпочтительно установлен на переключающем рычаге и в допускающем фиксацию состоянии взаимодействует с толкателем. Для этого толкатель также предпочтительно имеет блокировочное средство, которое в допускающем фиксацию состоянии выключателя прилегает к стопору, так что во включенном состоянии толкатель зафиксирован и уже не имеет возможности перемещения. В результате автоматическое возвращение толкателя, а значит, и углового рычага посредством восстанавливающей силы, создаваемой первым возвратным органом, невозможно.

Также предпочтителен вариант осуществления изобретения, в котором второй сигнальный орган, и/или второй исполнительный орган, и/или второй орган передачи управляющих воздействий выполнен(-ы) электрическим(-и), электронным(-и) или электромагнитным(-и). Тогда второй сигнальный орган предпочтительно представляет собой кратковременный сигнал, выдаваемый, например, путем повторного нажатия на клавишу, или другой инициируемый оператором сигнал, в частности сигнал, формируемый переключателем режимов электрической технологической машины, например электрическим переключателем режимов. В этом варианте осуществления изобретения перемещение второго исполнительного органа предпочтительно также осуществляется электрическими средствами, например с помощью реле.

В принципе возможен также вариант осуществления изобретения, в котором первый сигнальный орган, и/или первый исполнительный орган, и/или первый орган передачи управляющих воздействий выполнен(-ы) электрическим(-и).

Поставленная задача решается также в электрической технологической машине, прежде всего в перфораторе или отбойном молотке, содержащей по меньшей мере электрический выключатель.

Поскольку предлагаемый в изобретении электрический выключатель может быть выполнен значительно более компактным вне зависимости от мощности электрической технологической машины, это либо увеличивает располагаемое монтажное пространство, имеющееся в электрической технологической машине, либо позволяет выполнить саму технологическую машину также более компактной.

В предпочтительном варианте осуществления изобретения электрический выключатель, а также первый орган передачи управляющих воздействий расположены в корпусе рукоятки, в частности антивибрационной рукоятки, причем электрическая технологическая машина имеет переключатель режимов для перемещения второго органа передачи управляющих воздействий, расположенный в основном корпусе или корпусе машины.

В этом варианте осуществления изобретения корпус рукоятки электрической технологической машины может изготавливаться более компактным, что упрощает обращение с электрической технологической машиной.

Ниже приведено описание осуществления изобретения, поясняемое чертежами. На чертежах, которые лишь иллюстрируют пример осуществления изобретения и не ограничивают общий изобретательский замысл, показано:

на фиг. 1 - электрическая технологическая машина, имеющая корпус рукоятки, выполненный в виде корпуса антивибрационной рукоятки, и содержащая предлагаемый в изобретении электрический выключатель;

на фиг. 2 - фрагмент электрической технологической машины, изображенной на фиг. 1, причем на фиг. 2а он изображен в перспективе, а на фиг. 2б - в продольном вертикальном разрезе;

на фиг. 3а-3в - предлагаемый в изобретении электрический выключатель электрической технологической машины, изображенной на фиг. 1, содержащий первое переключающее устройство и второе переключающее устройство, причем первое переключающее устройство находится в выключенном состоянии, а второе переключающее устройство - в исходном (основном) состоянии;

на фиг. 4а-4в - электрический выключатель, изображенный на фиг. 3, причем первое переключающее устройство находится во включенном состоянии, а второе переключающее устройство - в исходном (основном) состоянии;

на фиг. 5а-5в - электрический выключатель, изображенный на фиг. 3, причем первое переключающее устройство находится в выключенном состоянии, а второе переключающее устройство - в допускающем фиксацию состоянии;

на фиг. 6а-6в - электрический выключатель, изображенный на фиг. 3, причем первое переключающее устройство находится во включенном состоянии, а второе переключающее устройство - в допускающем фиксацию состоянии.

На фиг. 1 показана предлагаемая в изобретении электрическая технологическая машина 1, имеющая корпус 3 рукоятки, выполненный в виде корпуса антивибрационной рукоятки.

Корпус 3 рукоятки опирается на основной корпус 2 технологической машины посредством листовой пружины 7. При этом листовая пружина 7 имеет первый конец (на чертеже не виден), а также второй конец 72, причем своим первым концом она неподвижно соединена с основным корпусом 2. Корпус 3 рукоятки опирается на второй конец 72 листовой пружины 7 с ее верхней стороны 73, что позволяет корпусу 3 рукоятки пружинить в горизонтальном, а также в вертикальном направлении. Это делает возможным относительное перемещение между основным корпусом 2 и корпусом 3 рукоятки на несколько миллиметров. Между основным корпусом 2 и корпусом 3 рукоятки предусмотрен гофрированный чехол 21, благодаря чему движение основного корпуса 2 и корпуса 3 рукоятки относительно друг друга возможно без повреждения основного корпуса 2 или корпуса 3 рукоятки.

В корпусе 3 рукоятки съемным образом установлена рукояточная крышка 31, обеспечивающая возможность доступа снаружи к деталям и компонентам, расположенным в корпусе 3 рукоятки.

Электрическая технологическая машина 1 в данном варианте осуществления изобретения представляет собой перфоратор, который посредством переключателя 41 режимов может переключаться в режимы безударного сверления, ударного сверления, а также долбления. При описании осуществления изобретения со ссылкой на фиг. 1-6 термины "электрическая технологическая машина 1" и "перфоратор" употребляются синонимично. Переключатель 41 режимов передает управляющее воздействие на ползун 42, который перемещается в направлении 43 своего смещения, преодолевая усилие, создаваемое опирающейся на основной корпус 2 пружиной 44 сжатия, или перемещается в обратном направлении.

На ползуне 42 зафиксирован первый конец 61 второго органа 6 передачи управляющих воздействий, выполненного в данном случае в виде ленты. При описании осуществления изобретения со ссылкой на фиг. 1-6 термины "второй орган 6 передачи управляющих воздействий" и "лента" употребляются синонимично. В рассматриваемом варианте осуществления изобретения первый конец 61 ленты навешен на ползун посредством предварительно напряженной пружины 63. Вместе с тем, также предпочтительны варианты осуществления изобретения, в которых лента 6 соединена с ползуном 42 неподвижно, например с помощью резьбового соединения или зажима (замкового соединения). Также в качестве альтернативы ленте 6 может быть предусмотрено использование боуденовского троса (не показан).

Второй конец 62 ленты 6 зафиксирован на крюке 531 второго сигнального органа 53, входящего в состав второго переключающего устройства 5 (см. фиг. 3-6) электрического выключателя 800, так что с помощью ленты 6 переключатель 41 режимов соединен прямо со вторым сигнальным органом 53. Второй сигнальный орган 53 в данном случае выполнен в виде переключающего рычага. При описании осуществления изобретения со ссылкой на фиг. 1-6 термины "второй сигнальный орган 53" и "переключающий рычаг" употребляются синонимично. В частности, второй конец 62 ленты здесь зацеплен на крюк 531. Вместе с тем, также предпочтительным может быть неподвижное соединение второго конца 62 ленты со вторым переключающим устройством 5.

Таким образом, переключатель 41 режимов посредством ленты 6 механически связан со вторым переключающим устройством 5.

На электрическом выключателе 800 расположен первый орган 9 передачи управляющих воздействий, выполненный в данном случае в виде двуплечей клавиши. При описании осуществления изобретения со ссылкой на фиг. 1-6 термины "первый орган 9 передачи управляющих воздействий" и "двуплечая клавиша выключателя" употребляются синонимично. Двуплечая клавиша 9 выключателя установлена на корпусе электрического выключателя 800 с возможностью поворота. Она имеет первую часть 91, а также вторую часть 92. При воздействии на первую часть 91 двуплечей клавиши выключателя первое переключающее устройство 8 электрического выключателя 800 переводится из первого переключаемого состояния А во второе переключаемое состояние Е. В рассматриваемом варианте осуществления изобретения электрический выключатель 800 является главным выключателем электрической технологической машины 1. Поэтому при описании осуществления изобретения со ссылкой на фиг. 1-6 термины "электрический выключатель 800" и "главный выключатель" употребляются синонимично.

Поскольку электрический выключатель 800 является в данном случае главным выключателем электрической технологической машины 1, первое переключаемое состояние А в данном случае является выключенным состоянием, в котором электрическая технологическая машина 1 выключена, а второе переключаемое состояние Е - включенным состоянием Е, в котором электрическая технологическая машина 1 включена. При описании осуществления изобретения со ссылкой на фиг. 1-6 термины "первое переключаемое состояние А" и "выключенное состояние", а также термины "второе переключаемое состояние Е" и "включенное состояние" употребляются синонимично.

При переводе переключателя 41 режимов с режима безударного сверления или ударного сверления в режим долбления ползун 42 посредством контура кулачков (не показан) переключателя 41 режимов перемещается в направлении 43 своего смещения. Тем самым ползун 42 тянет за ленту 6, вследствие чего второе переключающее устройство 5 переводится посредством переключающего рычага 53 из третьего переключаемого состояния G против действия восстанавливающей силы, обозначенного здесь стрелкой 58, в четвертое переключаемое состояние AR.

В режиме безударного сверления или в режиме ударного сверления главный выключатель 800 перфоратора 1 не должен фиксироваться, чтобы при перекашивании (заклинивании) сверла перфоратор не вырвался из рук оператора и не начал неконтролируемое вращение, чреватое травмированием оператора. Поэтому в режиме безударного сверления или в режиме ударного сверления главный выключатель 800 обязательно должен функционировать в качестве клавишного выключателя. В противоположность вышеупомянутым режимам, в режиме долбления предпочтительно, чтобы главный выключатель 800 мог фиксироваться. Поэтому в этом режиме работы предпочтительно, чтобы главный выключатель 800 действовал в качестве кулисного переключателя.

Таким образом, главный выключатель 800 в рассматриваемом случае выполнен таким образом, что третье переключаемое состояние G является исходным состоянием, в котором главный выключатель 800 не может фиксироваться или не зафиксирован и которое установлено, если перфоратор 1 находится в режиме безударного сверления или в режиме ударного сверления. Кроме того, главный выключатель 800 в рассматриваемом случае выполнен таким образом, что четвертое переключаемое состояние AR является допускающим фиксацию состоянием, в котором главный выключатель 800 может фиксироваться или зафиксирован и которое наступает, если перфоратор 1 находится в режиме долбления. Поэтому при описании осуществления изобретения со ссылкой на фиг. 1-6 термины "третье переключаемое состояние G" и "исходное состояние", а также термины "четвертое переключаемое состояние AR" и "допускающее фиксацию состояние" употребляются синонимично.

Таким образом, при нажатой первой части 91 двуплечей клавиши главный выключатель 800 зафиксирован в допускающем фиксацию состоянии, если перфоратор 1 включен. Тогда главный выключатель 800 путем нажатия второй части 92 двуплечей клавиши переводится из включенного состояния Е в выключенное состояние А, при этом перфоратор 1 выключается. Но тогда главный выключатель 800 остается в допускающем фиксацию состоянии AR, вследствие чего он и в дальнейшем может быть зафиксирован.

При возврате переключателя 41 режимов из режима долбления в режим безударного сверления или в режим ударного сверления ползун 42 с помощью пружины 44 сжатия перемещается в направлении, обратном вышеупомянутому направлению 43 его смещения. Поскольку лента 6 устойчива к удлинению, т.е. обладает постоянством длины, она перемещается соответственно перемещению ползуна 42, так что крюк 531 возвращается в прежнее положение, и при этом в прежнее положение возвращается второе переключающее устройство 5, вследствие чего главный выключатель 800 переводится из допускающего фиксацию положения AR обратно в исходное положение G. При этом второе переключающее устройство 5 возвращается в исходное положение G за счет восстанавливающей силы 58.

Главный выключатель 800, а также его двуплечая клавиша 9 доступны снаружи при откреплении и снятии рукояточной крышки 31.

На фиг. 2 показан фрагмент изображенной на фиг. 1 электрической технологической машины 1, причем на фиг. 2а он изображен в перспективе, а на фиг. 26 - в продольном вертикальном разрезе. На фиг. 2 показано, что на главном выключателе 800 предусмотрены выводы 82 для подключения электрической цепи (не показана), в данном случае - электрической цепи двигателя. Выводы 82 расположены, по меньшей мере частично, за пределами корпуса 80 главного выключателя 800. Кроме того, на фиг. 2 видно, что переключающий рычаг 53, а также первый сигнальный орган 85, который в данном случае выполнен в виде углового рычага и взаимодействует с двуплечей клавишей 9 выключателя, также расположены, по меньшей мере частично, за пределами корпуса 80 с целью обеспечения возможности доступа к ним снаружи. В остальном же главный выключатель 800 расположен внутри своего корпуса 80, а значит, защищен от пыли и влаги. Кроме того, электрический выключатель 800 в этом варианте осуществления изобретения выполнен в виде модульного компонента и может использоваться во множестве различных электрических технологических машин 1. И наконец, изобретение упрощает эксплуатацию деталей и компонентов, защищенных корпусом 80 выключателя.

При описании осуществления изобретения со ссылкой на фиг. 2-6 термины "первый сигнальный орган 85" и "угловой рычаг" употребляются синонимично.

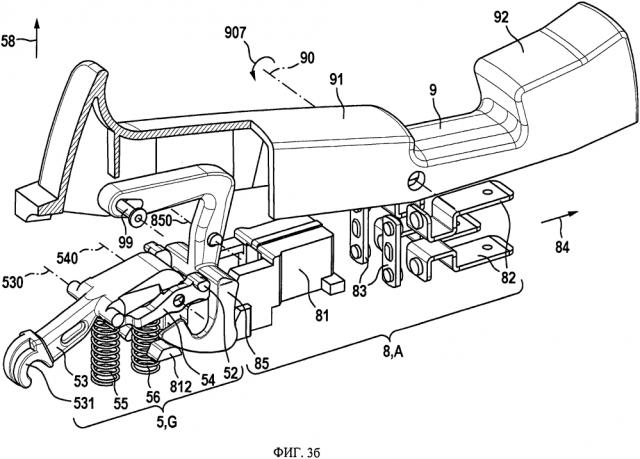

На фиг. 3, а именно на фиг. 3а-3в, показаны главный выключатель 800 изображенного на фиг. 1 перфоратора 1, а также двуплечая клавиша 9 выключателя, причем первое переключающее устройство 8 главного выключателя 800 находится в выключенном состоянии А, а второе переключающее устройство 5 - в исходном состоянии G.

Первое переключающее устройство 8 в данном случае содержит два электрических контакта 83, а также электрические выводы 82 для замыкания электрической цепи двигателя. Кроме того, первое переключающее устройство содержит первый исполнительный (ведомый) орган 81, который взаимодействует с угловым рычагом 85.

При воздействии на двуплечую клавишу 9 выключателя угловой рычаг 85, установленный на корпусе 80 главного выключателя 800, поворачивается вокруг своей оси 850 вращения. Для этого угловой рычаг имеет конец 851, обращенный к двуплечей клавише 9 выключателя, а также конец 852, обращенный к главному выключателю 800. На своем обращенном к двуплечей клавише 9 конце 851 угловой рычаг имеет средство 859 крепления, на котором с возможностью поворота закреплена двуплечая клавиша 9 выключателя. Средство 859 крепления в данном случае выполнено в виде удлиненного отверстия, причем на двуплечей клавише 9 выключателя предусмотрено ответное средство 99 крепления, которое в данном случае выполнено в виде расположенного на двуплечей клавише 9 выключателя соединительного штифта. В принципе же может использоваться и иное соединение, обеспечивающее вращательную или поступательную степени свободы.

На своем конце 852, обращенном к главному выключателю 800, угловой рычаг 85 выполнен клыкообразным. При описании осуществления изобретения со ссылкой на фиг. 3-6 обращенный к главному выключателю 800 клыкообразный выполненный конец 852 углового рычага именуется клыком. Клык 852 имеет конец 853, обращенный ко второму переключающему устройству 5, а также конец 854, обращенный от второго переключающего устройства 5. Этот обращенный от второго переключающего устройства 5 конец 854 прилегает к упору 811 первого исполнительного (ведомого) органа 81. Первый исполнительный орган 81 в данном случае выполнен в виде толкателя. Поэтому при описании осуществления изобретения со ссылкой на фиг. 3-6 термины "первый исполнительный орган 81" и "толкатель" употребляются синонимично. Вместе с тем, первый исполнительный орган 81 может быть выполнен в виде не толкателя, а поворотного органа.

Толкатель 81 установлен с возможностью перемещения против действия силы, создаваемой первым возвратным органом (не показан).

Двуплечая клавиша 9 выключателя при воздействии (нажатии) на ее первую часть 91 поворачивается вокруг своей оси 90 вращения в направлении 907 воздействия. При этом угловой рычаг 85 поворачивается вокруг своей оси 850 вращения в направлении 857. Вследствие этого толкатель 81 перемещается в направлении 84 своего прямого перемещения, причем электрические контакты 83 также перемещаются в направлении 84 прямого перемещения толкателя, пока не упрутся в электрические выводы 82, соединив их и замкнув электрическую цепь двигателя. В результате главный выключатель 800 переводится из выключенного положения А во включенное положение Е.

На фиг. 4, а именно на фиг. 4а-4в, показан главный выключатель 800, изображенный на фиг. 3, причем первое переключающее устройство 8 главного выключателя 800 находится во включенном состоянии Е, а второе переключающее устройство 5 - в исходном состоянии G.

За счет восстанавливающей силы, создаваемой первым возвратным органом, толкатель 81 в исходном состоянии G при отпускании двуплечей клавиши 9 выключателя перемещается в направлении, обратном направлению 84 своего прямого перемещения, причем электрические контакты 83 также перемещаются в направлении, обратном направлению 84 прямого перемещения толкателя, отходя от электрических выводов 82 и размыкая электрическую цепь двигателя. При этом обращенная от двуплечей клавиши 9 выключателя часть 854 углового рычага 85 посредством упора 811 толкателя 81 перемещается в направлении, обратном направле
