Батарейный источник электропитания

Батарейный источник электропитания

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к батарейному источнику электропитания, пригодному для установки в электронное устройство.

Уровень техники

В компактном электронном устройстве, таком как цифровая фотокамера, цифровая видеокамера или мобильный телефон, батарейный источник электропитания, такой как литиево-ионная аккумуляторная батарея, устанавливается с возможностью снятия. Некоторые батарейные источники электропитания, как известно, должны содержать выводы управления для связи и выводы для определения температуры, в дополнение к положительным выводам и отрицательным выводам. Например, в документе JP 2009-176486 описан батарейный источник электропитания, содержащий, прежде всего, блок выводов, в котором вывод управления, отрицательный вывод, вывод определения температуры и положительный вывод расположены в установленном порядке в направлении его ширины.

С другой стороны, в целом, батарейный источник электропитания подготавливается для каждой модели электронных устройств и расположение контактов, соединяемых с выводами батарейного источника электропитания, различается для каждой модели электронных устройств. Поэтому в электронном устройстве, в которое устанавливается батарейный источник электропитания, содержащий вывод определения температуры и вывод управления в дополнение к положительному выводу и отрицательному выводу, расположение контактов, которые должны соединяться с этими выводами, определяется таким образом, чтобы оно соответствовало расположению этих выводов батарейного источника электропитания.

Раскрытие изобретения

Однако в случае, когда батарейный источник электропитания неправильно установлен в электронное устройство или форма контакта электронного устройства нарушена, должное состояние установки батарейного источника электропитания и электронного устройства не может быть обеспечено, что создает возможность, что электронное устройство не будет правильно работать.

С учетом описанных выше обстоятельств, задача настоящего изобретения заключается в обеспечении батарейного источника электропитания, способного обеспечивать нормальную работу электронного устройства.

Чтобы решить поставленную выше задачу, соответствующую варианту осуществления настоящего изобретения, обеспечивается батарейный источник электропитания, содержащий корпус источника электропитания и множество выводов.

Корпус источника электропитания имеет первую основную поверхность и вторую основную поверхность, расположенные напротив друг друга в направлении первой оси, первую торцевую поверхность и вторую торцевую поверхность, расположенные напротив друг друга в направлении второй оси, ортогональном первому направлению оси, и первую боковую поверхность и вторую боковую поверхность, расположенные напротив друг друга в направлении третьей оси, ортогональном направлению первой оси и направлению второй оси.

Множество выводов содержат положительный вывод, отрицательный вывод, вывод определения температуры и вывод управления, расположенные на первой торцевой поверхности вдоль направления третьей оси. Отрицательный вывод расположен между выводом определения температуры и выводом управления и ближе к выводу управления, чем к выводу определения температуры.

В батарейном источнике электропитания, описанном выше, отрицательный вывод, расположенный между выводом определения температуры и выводом управления, расположен ближе к выводу управления, чем к выводу определения температуры. Соответственно, для контакта электронного устройства, который должен быть соединен с отрицательным выводом, не допускается ошибочное соединение с выводом определения температуры и состояние, в котором контакт должным образом соединен с отрицательным выводом, должно устойчиво сохраняться. В результате может быть обеспечена нормальная работа электронного устройства.

Первая торцевая поверхность может содержать первое окно для вывода, второе окно для вывода, третье окно для вывода и четвертое окно для вывода.

Первое окно для вывода выводит наружу вывод управления. Второе окно для вывода отделено от первого окна для вывода первым зазором и выводит наружу отрицательный вывод. Третье окно для вывода отделено от второго окна для вывода вторым зазором, большим, чем первый зазор, и выводит наружу вывод определения температуры. Четвертое окно для вывода выводит наружу положительный вывод.

Вывод определения температуры может быть расположен между отрицательным выводом и положительным выводом. Так как расстояние между положительным выводом и отрицательным выводом может быть увеличено, электрическая изоляция между двумя выводами может быть увеличена.

Положительный вывод может иметь площадь, большую, чем площадь отрицательного вывода. Соответственно, степень свободы расположения контакта электронного устройства увеличивается и должное состояние установки батарейного источника электропитания может быть обеспечено.

Первая торцевая поверхность может содержать первый вогнутый участок, обеспечиваемый вблизи от первой боковой поверхности, и второй вогнутый участок, обеспечиваемый вблизи второй боковой поверхности. Первый вогнутый участок и второй вогнутый участок расположены на первой торцевой поверхности и ближе ко второй основной поверхности, чем к первой основной поверхности.

Соответственно, может быть получена функция защиты от ошибочного вставления батарейного источника электропитания в электронное устройство.

В этом случае множество выводов могут быть расположены на первой торцевой поверхности и ближе к первой боковой поверхности, чем ко второй боковой поверхности.

Поскольку симметрия выводов относительно центральной линии, проходящей по первой торцевой поверхности и параллельной направлению первой оси, отсутствует, электрическое соединение между выводами и электронным устройством при ошибочном вставлении будет невозможно.

Дополнительно, в описанном выше случае первый вогнутый участок может иметь размер по ширине, больший, чем размер по ширине второго вогнутого участка в направлении третьей оси.

Соответственно, взаимодействие между первым вогнутым участком и электронным устройством при правильном вставлении может быть предотвращено и стабильное электрическое соединение с электронным устройством может быть обеспечено.

Множество выводов могут быть расположены на первой торцевой поверхности и ближе к первой основной поверхности, чем ко второй основной поверхности.

Поскольку симметрия выводов относительно центральной линии, проходящей по первой торцевой поверхности и параллельной направлению третьей оси, отсутствует, при ошибочном вставлении можно не допустить электрическое соединение между выводами и электронным устройством.

Вторая торцевая поверхность может содержать запирающий участок, выполненный с возможностью запирания в электронном устройстве. В этом случае запирающий участок располагается на второй торцевой поверхности и ближе ко второй основной поверхности, чем первая основная поверхность.

Соответственно, например, в случае, когда батарейный источник электропитания устанавливается в электронное устройство с боковой стороной первой торцевой поверхности батарейного источника электропитания, приходящей в контакт с электронным устройством, в то время как боковая сторона второй торцевой поверхности батарейного источника электропитания перемещается с вращением вокруг оси, параллельной направлению третьей оси, можно препятствовать случайному отделению батарейного источника электропитания от электронного устройства.

Как описано выше, в соответствии с настоящим решением, может быть обеспечена нормальная работа электронного устройства.

Краткое описание чертежей

На фиг. 1 показан вид в перспективе батарейного источника электропитания, соответствующего варианту осуществления настоящего изобретения.

На фиг. 2 - вид сверху батарейного источника электропитания.

На фиг. 3 - вид спереди батарейного источника электропитания.

На фиг. 4 - вид справа батарейного источника электропитания.

На фиг. 5 - вид слева батарейного источника электропитания.

На фиг. 6 - вид в перспективе с пространственным разделением деталей батарейного источника электропитания.

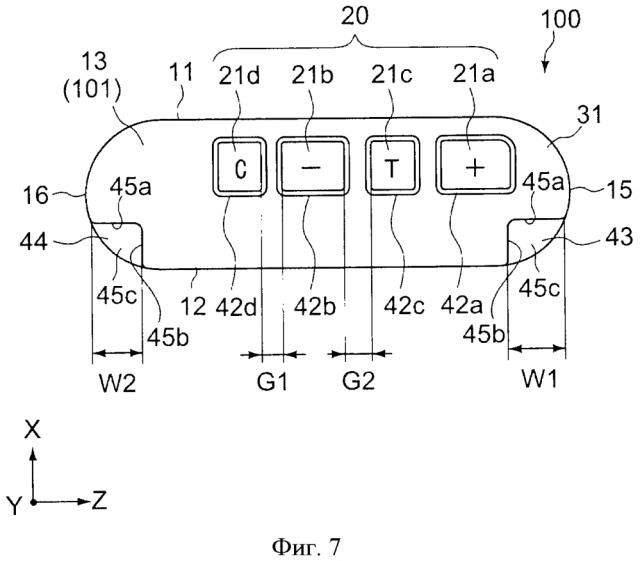

На фиг. 7 - вид сверху подробной конфигурации поверхности с выводами батарейного источника электропитания.

На фиг. 8 - вид спереди электронного устройства, в которое устанавливается батарейный источник электропитания.

На фиг. 9 - вид в разрезе основной части электронного устройства, в которую устанавливается батарейный источник электропитания.

На фиг. 10 - вид в перспективе, показывающий конструкцию внутренней поверхности верхней крышки, образующей поверхность для выводов батарейного источника электропитания.

На фиг. 11 - вид снизу, показывающий конструкцию внутренней поверхности верхней крышки.

На фиг. 12 - вид сверху верхней крышки.

На фиг. 13 - вид сверху нижней крышки, образующей заднюю поверхность батарейного источника электропитания.

На фиг. 14 - вид в разрезе основной части электронного устройства, в которую устанавливается батарейный источник электропитания.

На фиг. 15 - вид в разрезе основной части другого электронного устройства, в которую устанавливается батарейный источник электропитания.

На фиг. 16 - вид сверху для описания подробностей окон для выводов, сформированных на верхней крышке.

Осуществление изобретения

Здесь далее со ссылкой на чертежи будет описан вариант осуществления настоящего изобретения.

На фиг. 1-5 показан внешний вид батарейного источника электропитания, соответствующего варианту осуществления настоящего изобретения. На фиг. 1 представлен вид в перспективе, на фиг. 2 - вид сверху, на фиг. 3 - вид спереди, на фиг. 4 - вид справа и на фиг. 5 - вид слева. На каждом чертеже направления трех осей, ортогональных друг другу, обозначены как X, Y и Z.

Батарейный источник 100 электропитания, соответствующий этому варианту осуществления, содержит корпус 10 источника и блок 20 выводов.

Корпус источника

Корпус источника имеет верхнюю поверхность 11 (первая основная поверхность), нижнюю поверхность 12 (вторая основная поверхность), переднюю поверхность 13 (первая торцевая поверхность), заднюю поверхность 14 (вторая торцевая поверхность), правую боковую поверхность 15 (первая боковая поверхность) и левую боковую поверхность 16 (вторая боковая поверхность). Верхняя поверхность 11 и нижняя поверхность 12 расположены напротив друг друга в направлении оси X (направление первой оси). Передняя поверхность 13 и задняя поверхность 14 расположены напротив друг друга в направлении оси Y (направление второй оси). Правая боковая поверхность 15 и левая боковая поверхность 16 расположены напротив друг друга в направлении оси Z (направление третьей оси). На чертеже направление оси X соответствует направлению толщины батарейного источника электропитания, направление оси Y соответствует направлению его длины и направление оси Z соответствует направлению его ширины.

В целом, корпус 10 источника имеет, по существу, прямоугольную и плоскую форму. Верхняя поверхность 11 и нижняя поверхность 12 являются, по существу, плоскими поверхностями. Каждая из передней поверхности 13 и задней поверхности 14 имеет разницу по уровню, и поверхности, сформированные с разницей по уровню, являются, по существу, плоскими поверхностями. Правая боковая поверхность 15 и левая боковая поверхность 16 имеют поверхности в форме дуги, направленной наружу. Как показано на фиг. 2, корпус 10 источника, по существу, симметричен относительно центральной линии Р1, проходящей через центр в направлении ширины передней поверхности 13 и параллельной направлению оси X, а также, в сущности, симметричен относительно центральной линии Р2, проходящей через центр в направлении толщины передней поверхности 13 и параллельной направлению оси Z, если смотреть со стороны передней поверхности 13.

На фиг. 6 показан вид в перспективе с пространственным разделением деталей основной части батарейного источника 100 электропитания. Корпус 10 источника содержит блок 30 элементов, верхнюю крышку 31, прикрепленную к переднему концу блока 30 элементов, и нижнюю крышку 32, прикрепленную к заднему концу блока 30 элементов. Верхняя крышка 31 образует переднюю поверхность 13 корпуса 10 источника, а нижняя крышка 32 образует заднюю поверхность 14 корпуса 10 источника.

Блок 30 элементов содержит корпус в виде банки, имеющий, в целом, по существу, прямоугольную форму плоской трубки, и элемент батареи, заключенный в корпус в виде банки. Элемент батареи является аккумуляторной батареей с безводным электролитом, такой как литиево-ионная аккумуляторная батарея. Корпус в виде банки изготавливается, например, из металлического материала, такого как алюминий. На поверхности корпуса в виде банки обеспечивается слой смолы из нейлона или ему подобного материала, чтобы достигнуть электрической изоляции и защиты поверхности корпуса в виде банки. Дополнительно, слой смолы, изготовленной из полипропилена или подобного ему материала, превосходный по изолирующим свойствам и свойству изгиба, обеспечивается на внутренней поверхности, корпуса в виде банки, и корпус в виде банки пригоден для тепловой герметизации с верхней крышкой 31 и нижней крышкой 32 с помощью слоя смолы.

Верхняя крышка 31 и нижняя крышка 32 изготавливаются, например, как прессованный корпус из синтетической смолы на основе полипропилена и т.п. Верхняя крышка 31 прикрепляется к блоку 30 элементов, чтобы покрыть его передний конец. Нижняя крышка 32 прикрепляется к нижнему концу блока 30 элементов. Верхняя крышка 31 и нижняя крышка 32 имеют внешнюю форму, соответствующую форме переднего конца и заднего конца блока 30 элементов. Поэтому верхняя крышка 31 и нижняя крышка 32 на виде сверху имеют, по существу, продолговатую форму.

Этикетка 17 прикрепляется к корпусу 10 источника по верхней поверхности 11, задней поверхности 14 и нижней поверхности 12. Этикетка 17 формуется из листа смолы, изготовленной, например, из терефталата полиэтилена. Передняя сторона этикетки 17 является поверхностью для печати, на которой печатаются указания по установке, название изготовителя, модель, обозначение вывода и т.п. Обратная сторона этикетки 17 является поверхностью для прикрепления, на которую наносится клеевой слой.

Блок выводов

Блок 20 выводов устанавливается между блоком 30 элементов и верхней крышкой 31. Блок 20 выводов содержит монтажную подложку 21, положительный контакт 22 и отрицательный контакт 23, держатель 24 и термистор 25 с ПТК (положительным температурным коэффициентом), расположенные в указанном порядке, если смотреть со стороны верхней крышки 31.

Держатель 24 поддерживает положительный контакт 22 и отрицательный контакт 23. Положительный контакт 22 и отрицательный контакт 23 соединяются с положительным свинцовым выводом и отрицательным свинцовым выводом, соответственно, которые выходят изнутри блока 20 элементов. Термистор 25 с ПТК расположен между отрицательным контактом 23 и отрицательным свинцовым выводом. Термистор 25 с ПТК обладает функцией, по существу, отключения тока, протекающего в блок 30 элементов, когда температура блока 30 элементов превышает установленную температуру и электрическое сопротивление резко увеличивается.

Двухсторонняя подложка используется в качестве монтажной подложки 21. Положительный вывод 21а, отрицательный вывод 21b, вывод 21 с определения температуры и вывод 21d управления расположены на поверхности монтажной подложки 21 на боковой стороне верхней крышки 31. Положительный вывод 21а и отрицательный вывод 21b электрически соединяются с положительным контактом 22 и отрицательным контактом 23, соответственно, которые находятся на противоположной стороне задней поверхности монтажной подложки 21. Выводы 21a-21d выполнены так, чтобы иметь проводящую топологию, полученную, например, посредством ламинирования позолоченных слоев на поверхности медной фольги.

Дополнительно, термистор в качестве устройства определения температуры, схема защиты, контролирующая напряжение между выводами, схема определения, определяющая тип батареи и т.п., и т.д. расположены на поверхности монтажной подложки 21. Термистор соединяется с выводом 21с определения температуры и схема определения соединяется, например, с выводом 21d управления. Следует заметить, что в зависимости от специфики, схема определения может не устанавливаться.

Выводы 21a-21d блока 20 выводов доступны со стороны верхней поверхности 13 корпуса 10 источника, то есть, со стороны поверхности верхней крышки 31, и обращены наружу. Поэтому передняя поверхность 13 корпуса 10 источника (поверхность верхней крышки 31) формирует поверхность 101 для выводов батарейного источника 100 электропитания.

Здесь далее батарейный источник 100 электропитания этого варианта осуществления будет описан подробно.

Расположение выводов

В батарейном источнике 100 электропитания этого варианта осуществления блок 20 выводов содержит положительный вывод 21а, отрицательный вывод 21b, вывод 21 с определения температуры и вывод 21d управления, расположенные вдоль направления оси Z на поверхности 101 для выводов (передняя поверхность 13 корпуса 10 источника). Отрицательный вывод 21b расположен между выводом 21 с определения температуры и выводом 21d управления, ближе к выводу 21d управления, чем к выводу 21 с определения температуры.

На фиг. 7 представлен увеличенный вид фиг. 2, показывающий поверхность 101 для выводов. Выводы блока 20 выводов распорлагаются линейно в следующем порядке: вывод 21d управления, отрицательный вывод 21b, вывод 21 с определения температуры и положительный вывод 21а с левой стороны фиг. 7 вдоль направления оси Z. Отрицательный вывод 21b, расположенный между выводом 21d управления и выводом 21с определения температуры, расположен ближе к выводу 21d управления, чем к выводу 21с определения температуры, как показано на фиг. 7.

Следует заметить, что на фиг. 7 ради удобства вывод 21d управления обозначен символом "С", отрицательный вывод 21b обозначен символом вывод 21с определения температуры обозначен символом "Т" и положительный вывод 21а обозначен символом "+", но в реальности эти символы могут не назначаться этим выводам.

На фиг. 8 схематично представлен вид спереди, электронного устройства 200, в которое устанавливается батарейный источник 100 электропитания. Хотя в качестве электронного устройства 200 представлена цифровая фотокамера, могут использоваться и другие малогабаритные электронные устройства, например, такие как цифровая видеокамера, мобильный телефон и мобильное игровое устройство. Дополнительно, примеры электронного устройства 200 содержат зарядное устройство для заряда батарейного источника 100 электропитания.

Корпус 201 электронного устройства 200 содержит блок 202 тубуса объектива и блок 203 для установки батареи. Блок 203 для установки батареи обеспечивается в корпусе 201 устройства. Хотя на чертеже не показано, корпус 201 устройства имеет отверстие и крышку, способную закрывать отверстие на его нижней поверхности. Батарейный источник 100 электропитания вставлен в отверстие со стороны верхней поверхности 101, чтобы устанавливаться в блок 203 для установки батареи. Блок 203 для установки батареи содержит контакт 3а положительного вывода, контакт 3b отрицательного вывода, контакт 3с вывода определения температуры и контакт 3d вывода управления, которые расположены так, чтобы соединяться с положительным выводом 21а, отрицательным выводом 21b, выводом 21с определения температуры и выводом 21d управления батарейного блока 100 электропитания, соответственно. Эти контакты 3a-3d расположены таким образом, чтобы соответствовать порядку расположения и интервалам расположения выводов 21a-21d батарейного блока 100 электропитания. Следует заметить, что в зависимости от специфики электронного устройства 200 контакт 3 вывода управления может отсутствовать.

Наряду с уменьшением габаритов электронных устройств в последние годы, также уменьшаются размеры батарейных источников электропитания, используемых в таких электронных устройствах. С другой стороны, благодаря уменьшению габаритов электронных устройств и батарейных источников электропитания, промежутки расположения между контактами, обеспечиваемые в батарейных источниках электропитания электронных устройств, также уменьшаются. Поэтому, когда батарейный источник электропитания неправильно вставляется в электронное устройство или форма контактов нарушена, соответствующее состояние установки батарейного источника электропитания и электронного устройства не может быть обеспечено, что вызывает возможность неправильной работы электронного устройства.

Например, в случае, когда вывод управления, отрицательный вывод, вывод определения температуры и положительный вывод расположены в установленном порядке на поверхности для выводов батарейного источника электропитания и когда батарейный источник электропитания неправильно вставляется в электронное устройство или форма контактов электронного устройства нарушена, существует возможность, что контакт отрицательного вывода электронного устройства войдет в контакт с выводом определения температуры или выводом управления батарейного источника электропитания. Дополнительно, когда отказ, вызванный тем, что контакт отрицательного вывода входит в контакт с выводом определения температуры, сравнивается с отказом, вызванным тем, что контакт отрицательного вывода входит в контакт с выводом управления, первый отказ оказывает более вредное влияние с точки зрения обеспечения нормальной работы электронного устройства.

В этом отношении, в батарейном источнике 100 электропитания, соответствующем этому варианту осуществления, отрицательный вывод 21b, расположенный между выводом 21с определения температуры и выводом 21d управления, расположен ближе к выводу 21d управления, чем к выводу 21с определения температуры. Соответственно, контакт 3b отрицательного вывода электронного устройства защищается от ошибочного соединения с выводом 21с определения температуры и состояние, в котором контакт 3b отрицательного вывода должным образом соединяется с отрицательным выводом 21b, может устойчиво обеспечиваться. В результате может быть обеспечена нормальная работа электронного устройства 200.

Верхняя крышка 31, образующая поверхность 101 с выводами, содержит множество окон 42 (42а, 42b, 42с, 42d) для выводов (фиг. 6 и 7). Через окно 42а для вывода положительный вывод 21а выходит наружу. Через окно 42d для вывода наружу выходит вывод 21d управления. Окно 42b для вывода обеспечивается таким образом, чтобы быть удаленным от окна 42 для вывода на величину первого зазора (G1), и через него наружу выходит отрицательный вывод 21b. Окно 42 с для вывода обеспечивается таким образом, чтобы быть удаленным от окна 42b для вывода на величину второго зазора (G2), большую, чем первый промежуток (G1), и через него наружу выходит вывод 21с определения температуры. В результате, заданные промежутки между выводами 21a-21d могут быть обеспечены и надлежащее состояние установки батарейного источника 100 электропитания относительно блока 203 установки батареи может быть обеспечено более устойчиво.

В этом варианте осуществления продольный размер выводов 21a-21d вдоль направления оси X, которые выводятся из поверхности 101 для выводов, составляет 3 мм. Боковой размер положительного вывода 21а вдоль направления оси Z составляет 4,25 мм, для отрицательного вывода 21b составляет 3,85 мм, для вывода 21с определения температуры и вывода 21d управления составляет 2,7 мм. Дополнительно, зазор (G1) между отрицательным выводом 21b и выводом 21d управления составляет 1,2 мм и зазор (G2) между отрицательным выводом 2lb и выводом 21с определения температуры составляет 1,65 мм.

В этом варианте осуществления вывод 21с определения температуры расположен между отрицательным выводом 21b и положительным выводом 21а. Так как такое расположение увеличивает расстояние между положительным выводом 21а и отрицательным выводом 21b, электрическая изоляция между этими выводами 21а и 21b может быть улучшена.

Дополнительно, поскольку вышеупомянутое расположение позволяет располагать положительный вывод 21а в наиболее удаленном положении, степень свободы в отношении формы и размера положительного вывода 21а повышается. В этом варианте осуществления положительный вывод 21а выполняется таким, чтобы иметь площадь, большую, чем площадь отрицательного вывода 21b. Соответственно, степень свободы расположения контакта 3а электронного устройства повышается и соответствующее состояние установки батарейного источника 100 электропитания может быть обеспечено. Вогнутый участок

Поверхность 101 для выводов батарейного источника 100 электропитания содержит первый вогнутый участок 43 и второй вогнутый участок 44. Первый и второй вогнутые участки 43 и 44 обеспечиваются в местах, по существу, симметричных относительно центральной линии Р1 (фиг. 2) на поверхности 101 для выводов, например, на двух концах поверхности 101 для выводов, расположенных напротив друг друга в направлении оси Z.

В этом варианте осуществления первый вогнутый участок 43 обеспечивается вблизи правой боковой поверхности 15 корпуса 10 источника и второй вогнутый участок 44 обеспечивается вблизи от левой боковой поверхности 16 корпуса 10 источника. Первый и второй вогнутые участки 43 и 44 расположены на поверхности 101 для выводов и ближе к нижней поверхности 12, чем к верхней поверхности 11 корпуса 10 источника. В этом варианте осуществления первый и второй вогнутые участки 43 и 44 расположены ближе к нижней поверхности 12 корпуса 10 источника, чем центральная линия Р2 (фиг. 2) на поверхности 101 для выводов.

Как показано на фиг. 7, первый и второй вогнутые участки 43 и 44 имеют направление по ширине в направлении оси Z, направление по высоте в направлении оси Y и направление по глубине в направлении оси X. Каждый из первого и второго вогнутых участков 43 и 44 имеет плоский участок 45а, параллельный плоскости YZ, плоский участок 45b, параллельный плоскости XY, и плоский участок 45с, параллельный плоскости XZ. Каждый из первого и второго вогнутых участков 43 и 44 сформирован так, что имеет вырез, форма которого, если смотреть со стороны поверхности 101 для выводов, является, по существу, треугольной (также упоминается как, по существу, имеющий форму веера) и формируется плоским участком 45а, плоским участком 45b и боковой поверхностью 15 (боковой поверхностью 16).

На нижнем участке блока 203 установки батареи формируются два выступа, которые должны соответствовать местам, в которых сформированы первый и второй вогнутые участки 43 и 44. На фиг. 9 представлен вид в разрезе основной части электронного устройства, показывающий зависимость между блоком 203 установки батареи и батарейным источником 100 электропитания, который был должным образом вставлен в блок 203 установки батареи.

Контакты 3а-3с и два выступа 204 обеспечиваются на нижнем участке 203а блока 203 установки батареи, расположенном напротив поверхности 101 для выводов батарейного источника 100 электропитания. Контакты 3а-3с расположены так, чтобы находиться напротив выводов 21a-21d на поверхности 101 для выводов. Два выступа 204 расположены так, чтобы соответствовать местам, в которых сформированы вогнутые участки 43 и 44. На фиг. 9 показан контакт 3а положительного вывода, соединенный с положительным выводом 21а батарейного источника 100 электропитания и один из выступов 204, расположенный напротив первого вогнутого участка 43.

Когда батарейный источник 100 электропитания вставлен в электронное устройство 200 в должном положении, выступы 204 входят в области, где сформированы первый и второй вогнутые участки 43 и 44, позволяя выполнить соединение между выводами 21a-21d батарейного источника 100 электропитания и контактами 3a-3d блока 203 установки батареи. В этом состоянии длина, форма, размер и т.п. выступов 204 могут быть установлены таким образом, что выступы 204 не будут входить в контакт с любым участком поверхности 101 для выводов.

С другой стороны, когда батарейный источник 100 электропитания установлен в блок 203 установки батареи с поверхностями, перевернутыми наоборот, выступы 204 входят в контакт с областями на поверхности 101 для выводов, где отсутствуют первый и второй вогнутые участки 43 и 44, и ограничивают дальнейшее вставление батарейного источника 100 электропитания к местам расположения выводов. Соответственно, функция защиты батарейного источника 100 электропитания от неправильной установки в электронное устройство 200 может быть получена и пользователю дается возможность распознать, что батарейный источник 100 электропитания не вставлен в электронное устройство 200 в правильном положении. Дополнительно, когда установка батарейного источника 100 электропитания ограничивается благодаря выступам 204 и поверхности 101 для выводов, которые приходят в контакт друг с другом, длина выступов 204 или контактов 3a-3d может быть установлена таким образом, что выводы 21a-21d не входят в контакт с контактами 3a-3d.

В этом варианте осуществления, как показано на фиг. 7, выводы 21a-21d блока 20 выводов расположены на поверхности 101 для выводов и ближе к правой боковой поверхности 15, чем к левой боковой поверхности 16. Соответственно, симметрия выводов 21a-21d относительно центральной линии, параллельной Р1 в направлении оси X на поверхности 101 для выводов, отсутствует, что при ошибочной установке может препятствовать электрическому соединению между блоком 20 выводов и электронным устройством 200.

В этом случае первый вогнутый участок 43 имеет размер по ширине, больший, чем второй вогнутый участок 44 в направлении оси Z. Конкретно, как показано на фиг. 7, размер W1 по ширине первого вогнутого участка 43 устанавливается так, чтобы быть больше, чем размер W2 по ширине второго вогнутого участка 44.

Соответственно, во время вставления батарейного источника 100 электропитания в блок 203 установки батареи в должном положении первый вогнутый участок 43 на стороне, на которой расположены выводы 21a-21d, может быть защищен от взаимодействия с выступом 204, и может быть обеспечено устойчивое электрическое соединение между выводами 21a-21d блока 20 выводов и контактами 3a-3d блока 203 установки батареи. Дополнительно, область первого вогнутого участка 43 формируется таким образом, чтобы иметь относительно большую площадь, и взаимодействие с выступом 204 может, таким образом, отсутствовать, даже когда в углу первого вогнутого участка 43 накапливается пыль и ширина нижней поверхности области выреза становится меньше, чем ширина W1. В результате обеспечивается устойчивое электрическое соединение между блоком 20 выводов и блоком 203 установки батареи.

Величины размеров W1 и W2 по ширине первого и второго вогнутых участков 43 и 44 особенно не ограничиваются. В этом варианте осуществления размер W1 по ширине установлен равным 3,85 мм, а размер W2 по ширине установлен равным 3,5 мм. Кроме того, размер по высоте первого и второго вогнутых участков 43 и 44 вдоль направления оси Y установлен равным, например, 1,8 мм.

Дополнительно, выводы 21a-21d блока 20 выводов расположены на поверхности 101 для выводов и ближе к верхней поверхности 11, чем к нижней поверхности 12. В этом варианте осуществления выводы 21a-21d расположены на поверхности 101 для выводов и ближе к верхней поверхности 11 корпуса 10 источника, чем к центральной линии Р2 (фиг. 2) на поверхности 101 для выводов.

Соответственно, симметрия блока 20 выводов относительно центральной линии Р2 отсутствует, что может препятствовать электрическому соединению между выводами 21а-21d и контактами 3a-3d во время ошибочной установки батарейного источника 100 электропитания в блок 203 установки батареи. Дополнительно, легко обеспечиваются области, где должны быть сформированы первый и второй вогнутые участки 43 и 44.

С другой стороны, формирование первого и второго вогнутых участков 43 и 44 позволяет повысить прочность поверхности 101 для выводов. На фиг. 10 и 11 представлены вид в перспективе и вид сверху, показывающие конструкцию внутренней поверхности верхней крышки 31. Как описано выше, верхняя крышка 31 выполнена в виде литого корпуса из синтетической смолы. Верхняя крышка 31 содержит периферийный участок 310 стенки для установки в передний конец блока 30 элементов, пару установочных штырей 311 для установки монтажной подложки 21 и пару фиксирующих зажимов 312, закрепляющих монтажную подложку 21, в дополнение к окнам 42a-42d для выводов и вогнутым участкам 43 и 44.

Первый и второй вогнутые участки 43 и 44 сформированы посредством давления на определенные участки верхней крышки 31 в направлении оси Y, и выпуклости 313 и 314 сформированы на внутренней поверхности верхней крышки 31 в местах, соответствующих местам, где сформированы первый и второй вогнутые участки 43 и 44. Пара установочных штырей 311 формируются таким образом, чтобы находиться напротив друг друга в направлении оси Z, и определяют положение, в котором монтажная подложка 21 должна прикрепляться к внутренней поверхности верхней крышки 31. Пара фиксирующих зажимов 312 сформирована на внутренней поверхности периферийного участка 310 стенки, чтобы располагаться напротив друг друга в направлении оси X и входить в зацепление с обоими краями монтажной подложки 21, устанавливаемой с помощью установочных штырей 311.

С другой стороны, монтажная подложка 21 содержит пару сквозных отверстий 201а, через которые проходит пара установочных штырей 311, и вырезы 201b и 201с, выполненные с целью избежания взаимодействия с выпуклостями 313 и 314. Различные схемные устройства, такие как термистор, схема определения и схема защиты, устанавливаются на переднюю сторону или на заднюю сторону монтажной подложки 21.

В верхней крышке 31, сконфигурированной, как описано выше, каждая из выпуклостей 313 и 314 функционирует как ребро увеличения жесткости всей верхней крышки 31 и повышения ее прочности. При такой конфигурации поверхность 101 для выводов защищается от ударов при падении батарейного источника 100 электропитания и монтажная подложка 21 и различные устройства, установленные на ней, могут быть защищены от поломки. Кроме того, пара установочных штырей 311 и фиксирующие зажимы 312 позволяют очень точно устанавливать монтажную подложку 21 относительно верхней крышки 31.

Дополнительно, поскольку размер W1 по ширине первого вогнутого участка 43 выбирается таким, чтобы быть больше, чем размер W2 по ширине второго вогнутого участка 44, жесткость конца верхней крышки 31 со стороны правой боковой поверхности 15, на которой устанавливаются выводы 21a-21d блока 20 выводов, увеличиваются. Соответственно, выводы 21a-21d могут эффективно защищаться от удара при падении.

Кроме того, в верхней крышке 31 этого варианта осуществления обе боковые поверхности, противоположные друг другу в направлении ширины (направления оси Z), являются дугообразными поверхностями и первый и второй вогнутые участки 43 и 44 формируются в дугообразных областях обеих боковых поверхностей верхней крышки 31 (фиг. 12).

На фиг. 12 представлен вид сверху, показывающий переднюю поверхность верхней крышки 31. Каждая из боковых поверхностей верхней крышки 31, расположенных напротив друг друга в направлении ширины, формируется частью периферийной поверхности цилиндра заданного радиуса и, если смотреть со стороны поверхности верхней крышки 31, каждый из первого и второго вогнутых участков 43 и 44 обеспечивается внутри области круга СА, к которому принадлежит каждая из боковых поверхностей. Таким образом, путем определения областей, в которых должны формироваться первый и второй вогнутые участки 43 и 44, может быть обеспечена область подложки для монтажной подложки 21, расположенная на внутренней поверхности верхней крышки 31. Дополнительно, поскольку два угла корпуса источника (верхней крышки 31) обрезаются за счет формирования вогнутых участков 43 и 44, даже когда батарейный источник 100 электропитания случайно падает, удар при падении смягчается по сравнению со случаем, когда углы присутствуют. В результате, поломка батарейного источника 100 электропитания может быть исключена или минимизирована.

Запирающий участок

Батарейный источник электропитания, как правило, выполнен с возможностью заряда с помощью электронного устрой
