Реферат



у

1 г - .

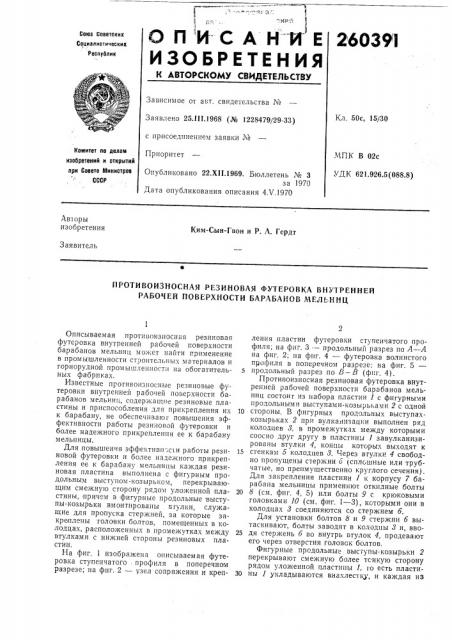

О П ИСА НИЕ

ИЗОБРЕТЕНИЯ

2603%

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Кл. 50с, 15/30

Заявлено 25,111.1968 (М 1228479/29-33) с присоединением заявки J¹

Приоритет

Комитет ло делам изобретений и открытий ори Совете Министров

СССР

МП1(В 02с

УДК 621.926.5 (088.8) Опубликовано 22.XII.1969, Бюллетень № 3 за 1970

Дата опубликования описания 4Х.1970

ABropbr изобретения

Ким-Сын-Гвон и P. А. Гердт

Заявитель

ПРОТИВОИЗНОСНАЯ РЕЗИНОВАЯ ФУТЕРОВКА ВНУТРЕННЕЙ

РАБОЧЕЙ ПОВЕРХНОСТИ БАРАБАНОВ МЕЛЬНИЦ

Описываемая протииоизносная резиновая футеровка внутпенней рабочей поверхности барабанов мельниц может найти применение в промышленности строительных материалов и горнорудной промышленности иа обогатительных фабриках.

Известные противоизносные резиновые футеровки внутренней рабочей поверхности барабанов мельниц, содержащие резиновые пластины и приспособления для прикрепления их к барабану, не обеспечиваюг повышения эффективности работы резиновой футеровки и более надежного прикрепления ее к барабану мельницы.

Для повышения зффективи",сIH работы резиновой футеровки и более надежного прикрепления ее к барабану мельницы каждая резиновая пластина выполнена с фигурным продольным выступом-козырьком, перекрывающим смежную сторону рядом уложенной пластины, причем в фигурные продольные выступы-козырьки вмонтированы втулки, служащие для пропуска стержней, за которые закреплены головки болтов, помещенных в колодцах, расположенных в промежутках между втулками с нижней стороны резиновых пластин.

На фиг. 1 изображена описываемая футеровка ступенчатого профиля в поперечном разрезе; на фиг. 2 — узел сопряжения и крепления пластин футеровки ступенчатого профиля; на фиг. 3 - — продольньш разрез по А — А на фиг. 2; на фиг. 4 — футеровка волнистого профиля в поперечном разрезе: на фиг. 5—

5 продольный разрез по  — В (фш. 4).

Противоизносная резиновая футеровка внутренней раоочей поверхности барабанов мельниц состоиг из набора пластин 1 с фигурными продольными выступами-козырьками 2 с одной

10 стороны. В фигурных продольных выступахкозырьках 2 при вулканизации выполнен ряд колодцев 8, в промежутках между которыми соосно друг другу в пластины 1 завулканизированы втулки 4, концы которых выходят к

15 стенкам б колодцев 3. Через втулки 4 свободно пропущены стержни б (сплошные или трубчатые, но преимущественно круглого сечения).

Для закрепления пластинн 1 к корпусу 7 барабана мельницы применяют откидные болты

20 8 (см. фиг. 4, 5) или болты 9 с крюковыми головками 10 (см. фиг. 1 — 3), которыми они в колодцах 3 соединяются со стержнем б.

Для установки болтов 8 и 9 стержни б вытаскивают, болты заводят в колодцы 8 и, вво25 дя стержень " во внутрь втулок 4, продевают его через отверстия головок болтов.

Фигурные продольные выступы-козырьки 2 перекрывают смежную более тснкую сторону рядом уложенной пластины 1, го есть пласти30 ны 1 укладываются внахлестку, и каждая Н3

260391

Фиг. У

9"иг. 3

Ôèã. 2 них одной стороной зажимает и уплотняет смежную сторону рядом лежащей пластины 1.

Крепление плит торцовых частей барабанов (на чертежах не показаны) осуществляется таким же образом, как и пластин 1.

Профиль футеровки может быть любого типа; ступенчатого, волнистого, комбинированного, гладкого и т. д.

Предмет изобретения

Противоизносная резиновая футеровка внутренней рабочей поверхности барабанов мельниц, содержащая резиновые влас ины и приспособления для прикрепления их к барабану, отличающаяся тем, что, с целью повышения эффективности работы резиновой футеровки и более надежного прикрепления ее к барабану

5 мельницы, каждая резиновая пластина выполнена с фигурным продольным выступом-козырьком, перекрывающим смежную сторону рядом уложенной пластины, причем в фигурlib1e продольные выступы-козырьки вмонтиро10 наны втулки, служащие для пропуска стержней, за которые закреплены головки болтов, помещенных в колодцах, расположенных в промежутках между втулками с нижней стороны резиновых пластин.

260391

Фиг Ч

Фиг 5
