Реферат



260392

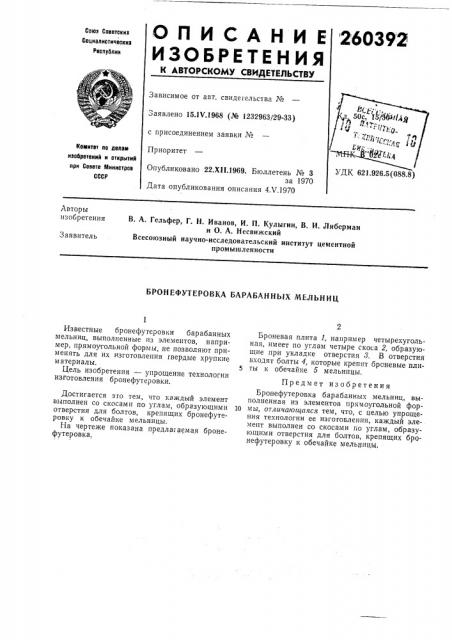

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союэ Советских

Социалистических

Республик

Зависимое от авт. свидегельства №

Заявлено 15.1Ч.1968 (№ 1232963/29-33) с присоединением заявки ¹

Комитет ло делам изобретений н открытий прн Совете Министров

СССР

Приоритет

6.5 (088.8) Опубликовано 22.XII.1969. Бюллетень № 3 за 1970

Дата опубликования описания 4Х.1970

Авторы изобретения

В. А. Гельфер, Г. Н. Иванов, И. П. Кулыгин, В. И. Либерман и О. А. Несвижский

Всесоюзный научно-исследовательский институт цементной промышленности

Заявитель

БРОНЕФУТЕРОВКА БАРАБАННЫХ МЕЛЬНИЦ

Известные бронефутеровки барабанных мельниц, выполненные из элементов, например, прямоугольной формы, не позволяют применять для их изготовления гвердые хрупкие и атериалы.

Цель изобретения — упрощение технологии изготовления бронефутеровки.

Достигается это тем, что каждый элемент выполнен со скосами по углам, образующими отверстия для болтов, крепящих бронефутеровку к обечайке мельницы.

На чертеже показана предлагаемая бронефутеровка.

Броневая плита 1, например четырехугольная, имеет по углам четыре скоса 2, образующие при укладке отверстия 8. В отверстия входят болты 4, которые крепят броневые пли5 ты к обечайке б мельницы.

Предмет изобретения

Бронефутеровка барабанных мельниц, выполненная из элементов прямоугольной фор10 мы, отличающаяся тем, что, с целью упрощения технологии ее изготовления, каждый элемент выполнен со скосами по углам, образующими отверстия для болтов, крепящих бронефутеровку к обечайке мельницы, 260392

Составитель В. Леонов

Редактор Г. Яковлева

Техред A. А. Камышиикова Корректор Г. П. Шильман

Типография; пр. Сапунова, 2

Заказ 954/13 Тираж 499 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва К-35, Раушская паб., д. 4/5
